2. Présentation
L'Inobox est un module de commande destiné à piloter les pistolets Inogun M ou le projecteur Inogun A.
Les pistolets Inogun M ou le projecteur Inogun A ont pour fonction de projeter la poudre chargée électriquement
au moyen d'une unité haute tension intégrée dans le canon et qui délivre jusqu'à 100kV et 110 μA.
Le module de commande Inobox gère, par microcontrôleur, le pilotage de l'unité haute tension et trois ou quatre
électrovannes proportionnelles selon les versions. En retour, une lecture de la tension et du courant haute tension
est effectuée, ainsi que le débit ou le courant des trois ou quatre électrovannes proportionnelles.
L'Inobox est piloté manuellement via son écran ou par un réseau de type automate dans le cas d'une liaison CAN.
Exemple:

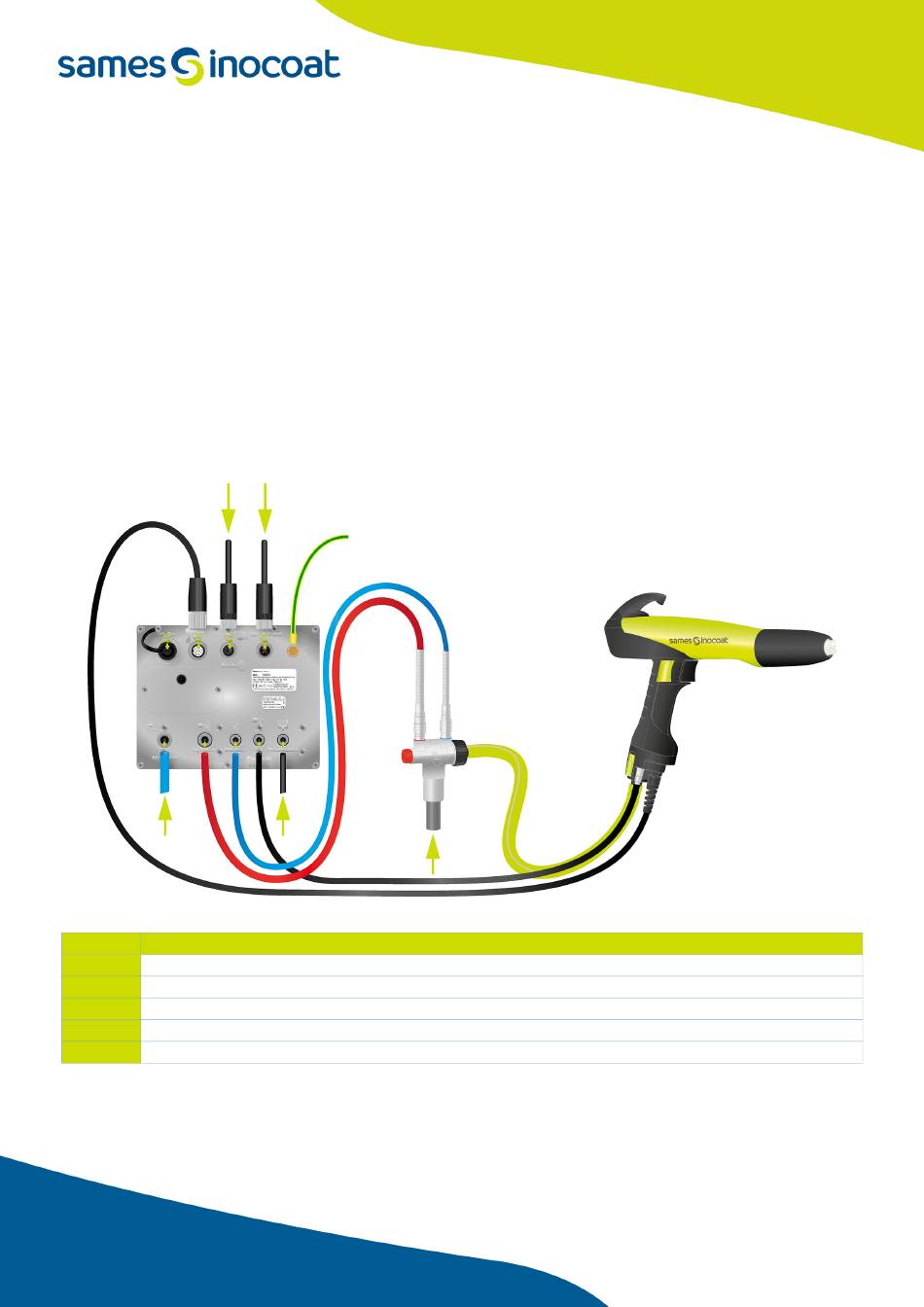

Synoptique d'une installation avec un Inogun M.
1
5
Repère
Désignation
1
Connexion vibrateur/ aspiration fumée
2
Alimentation secteur
3
Aspiration poudre
4
Sortie air de fluidisation
5
Entrée air général
2
4
3
10
DRT7145
C - 2022/11
