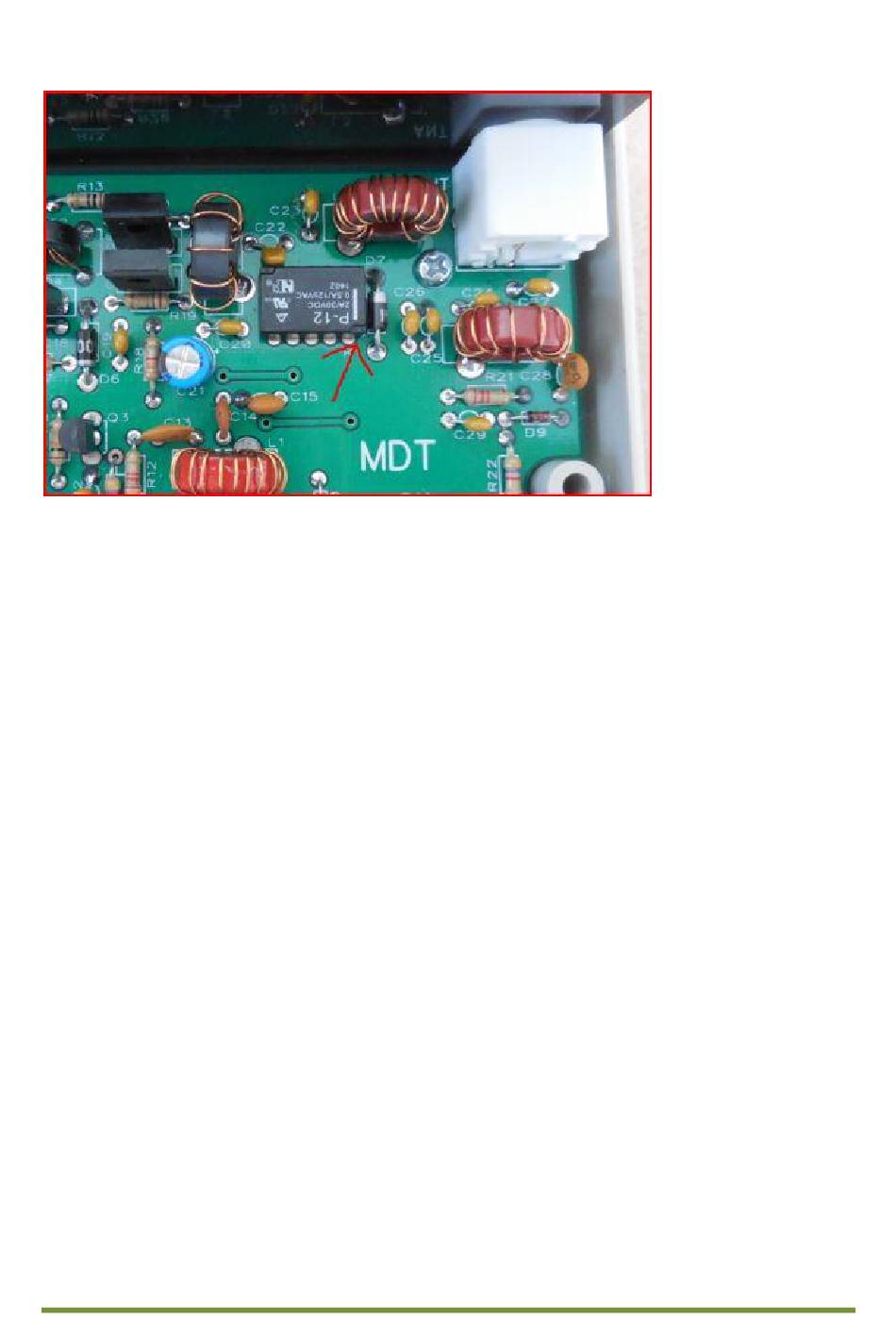

Installation du relais.
Step 11: ceramic resonator
Le résonateur céramique possède 3 broches. Le résonateur peut aller dans qu'il en soit, aussi
longtemps que la broche centrale est reliée à la terre, qui est le trou du milieu dans le modèle de
PCB.Step 12: electrolytic caps
Ceux-ci sont polarisées et il est très important qu'ils vont dans le bon sens.
Condensateurs électrolytiques ont une ligne vers le bas du côté de l'affaire, ce qui
indique la borne négative et la borne positive est le plus long. La superposition de
composant de PCB a une marque « + » pour indiquer le trou pour la borne positive.
Step 13: Connectors
Le jury de MDT utilise réglettes à broches polarisées pour le microphone et les PTT. Si
vous préférez que les fils peuvent être soudé directement sur le PCB, mais les
connecteurs autoriser une génération la recherche professionnelle, plusent permettent
débranchement facile et stable si nécessaire. Les connecteurs ont un morceau de
polarisation vertical et les connecteurs sont installés avec cette pièce vers le centre du
CCP. Installez le connecteur d'alimentation CC, le connecteur d'antenne BNC et la prise
casque de 3,5 mm. Ceux-ci ne peuvent aller dans un sens et se tiendrait plat contre le
Conseil d'administration tout en soudant.
