Final Aluminium Greenhouse FR.qxp
d'équerre et d'aplomb

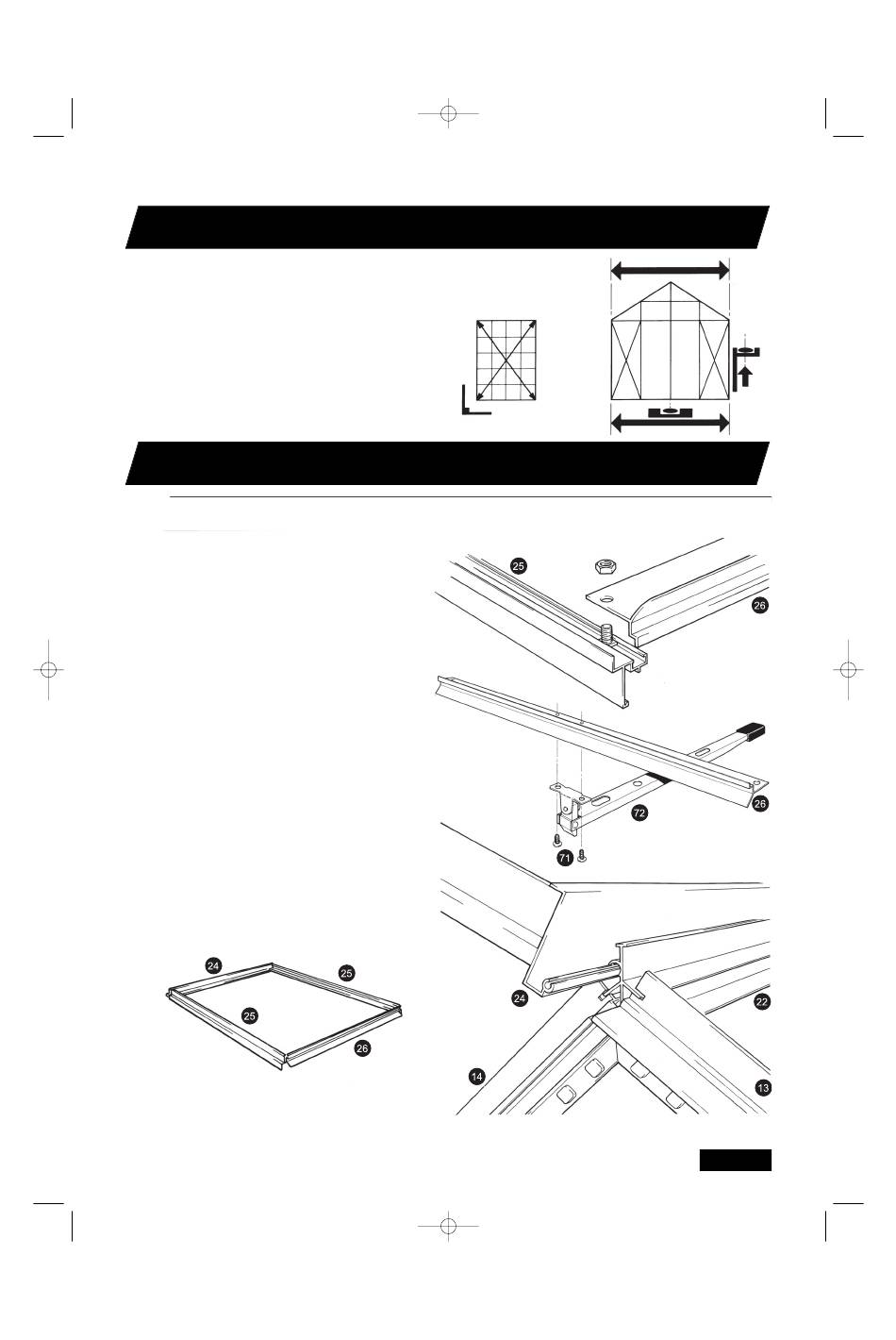

Étape 7
1. En utilisant une équerre à dessin et un niveau à bulle le
cas échéant, veillez à ce que l'assemblage entier soit
d'équerre et d'aplomb et que chaque montant soit
vertical.
2. Il est utile de vérifier si la largeur de chaque pignon
est identique au niveau du sol et à hauteur de l'avant-toit
3. Serrez tous les écrous.
Assemblage de l'ouvrant
Étape 8
1. L'ouvrant est composé d'une charnière (24), de deux
profilés latéraux (25), d'un seuil (26) et il est pourvu
d'une vitre de 610 mm par 610 mm.
2. Placez deux boulons par les trous pré-percés dans la
charnière, faites glisser les deux profilés latéraux (25)
sur les têtes de boulon et assujettissez avec des écrous.
3. Placez un boulon à tête carré dans le trou à chaque
extrémité du seuil de l'ouvrant (26) et assujettissez sans
serrer avec des écrous hexagonaux. Faites glisser les
têtes de boulon dans la gorge de vissage de chaque
profilé latéral (25) et serrez manuellement avec des
écrous hexagonaux.
4. Montez la bande de vitrage (42) uniquement sur les
profilés latéraux (25) uniquement. Posez ensuite une
vitre de 610 mm par 610 mm et fixez-la à l'ouvrant
avec quatre clips de vitrage à ressort (44) (voir
l'illustration à la page 14).
5. Assemblez l'arrêt de châssis (72) au seuil de l'ouvrant
(26) au moyen des vis fournies.
6. Appliquez de la graisse sur les assemblages à charnière
incurvés au niveau du linteau de l'ouvrant et faites
glisser l'ouvrant le long de la panne faîtière, jusqu'à la
position requise. Faites ensuite glisser le chevêtre de
l'ouvrant (27) en place, en veillant à ce que l'ouvrant
soit calé sur le chevêtre puis serrez les boulons du
chevêtre fixés aux chevrons de toit.
21/01/2008
16:20
Page 19
Toutes les illustrations sont des vues de l'intérieur vers l'extérieur
POUR
FACILITERL'ASSEMBLAGE,
LES PROFILS SONT
INVERSÉS SUR
L'ILLUSTRATION
18
