Montage en conduit (Figure 2)
1. Couper l'alimentation électrique.
2. Enlever le bouton et le couvercle de la plaque arrière (le bouton
s'enlève en tirant).
3. Enlever le module de commande de l'avant de la plaque arrière
et monter sur la face opposée.
4. Raccorder la tige d'extension au module de commande (à travers
la plaque arrière).
5. Placer le pochoir sur une surface plane verticale du plénum
de retour d'air.
6. Marquer la position des trous de fixation et les percer.
7. Découper la section du plénum pour permettre le passage
du module de commande.
8. Casser l'onglet de câblage sur la plaque arrière.
9. Fixer les fils 24 V aux bornes 2 et 3. REMARQUE : Tous les câblages
doivent être conformes aux recommandations du Code national
de l'électricité et de tous les codes locaux.
10. Fixer la plaque arrière sur le plénum (vis fournies). Diriger tous les fils
à travers la fente de câblage, mais ne pas tirer trop fort sur les fils.
S'assurer que la plaque arrière est à plat, sans contraintes excessives.
11. Réinstaller le couvercle avant et le bouton.
12. Rétablir l'alimentation électrique.
Test opérationnel
1. Mettre l'humidistat sous et hors tension au moins trois fois pour
vérifier son fonctionnement correct.
2. Contrôler l'humidité ambiante avec un psychromètre fronde. Des taux
d'humidité trop élevés peuvent endommager un édifice.
ATTENTION : La soufflerie de la chaudière doit fonctionner
avant la mise en marche de l'humidificateur.
Service à la clientèle – Téléphone 1 800 304-6563
Service à la clientèle – Télécopieur 1 800 426-0804
HVACCustomerService@robertshaw.com
Service technique
Téléphone 1 800 445-8299
TechnicalService@robertshaw.com
DONNÉES D'INSTALLATION

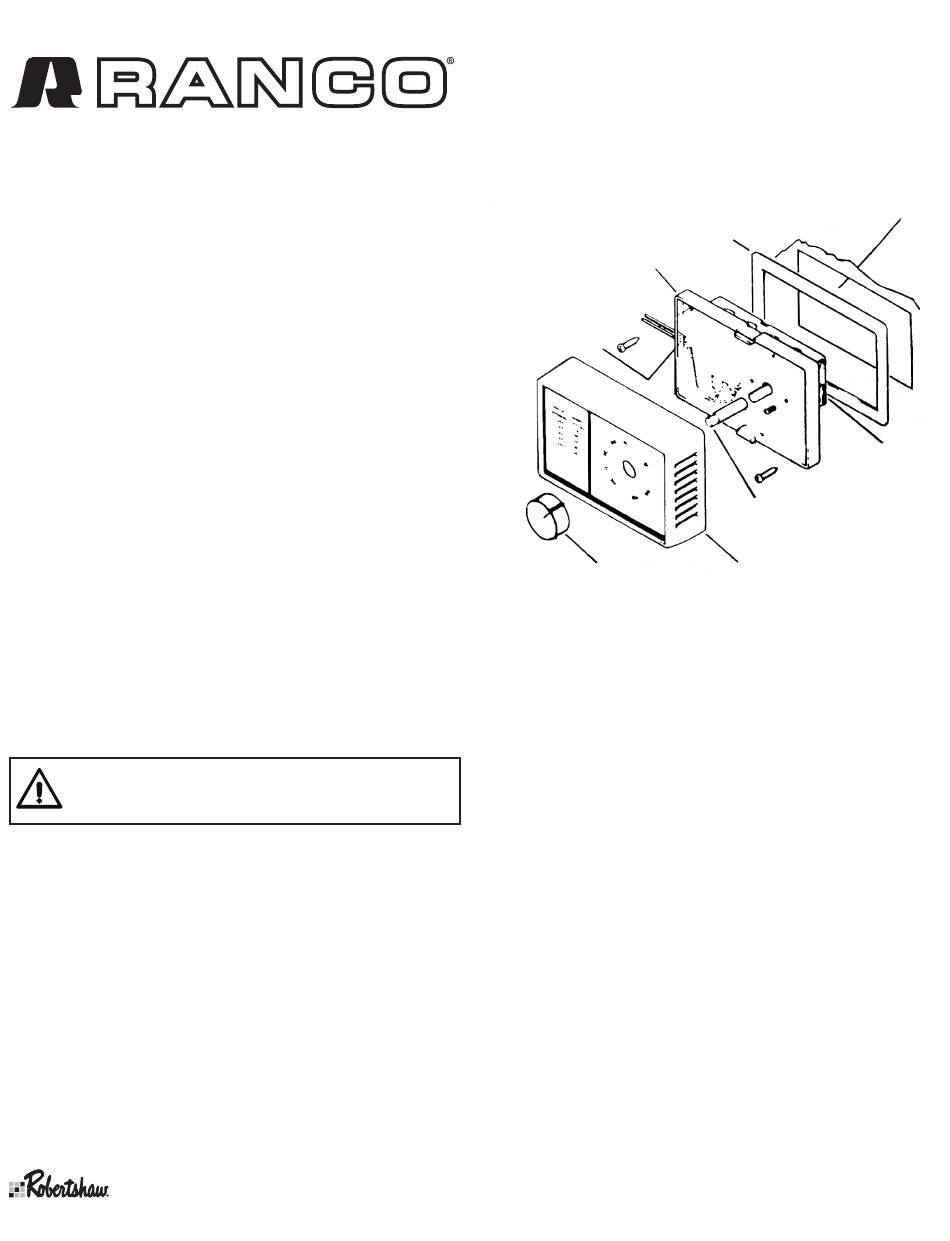

FIGURE 2
Plaque arrière
Alvéole
défonçable
pour câblage
Bouton
Robertshaw® et Ranco® sont des marques de commerce de
Robertshaw et/ou de ses filiales. Toutes les autres marques
mentionnées peuvent être les marques de commerce de leur
propriétaire respectif.
HUMIDISTAT
J10-808 ET J10-821
Ouverture dans
le plénum d'air froid
Joint
Tige
d'extension
Couvercle
www.robertshaw.com
©2018 Robertshaw
11/18 – 352-00275-001
Unité de
commande
