OM 0629
COFFRET MONTAGE/DEMONTAGE EMBRAYAGES

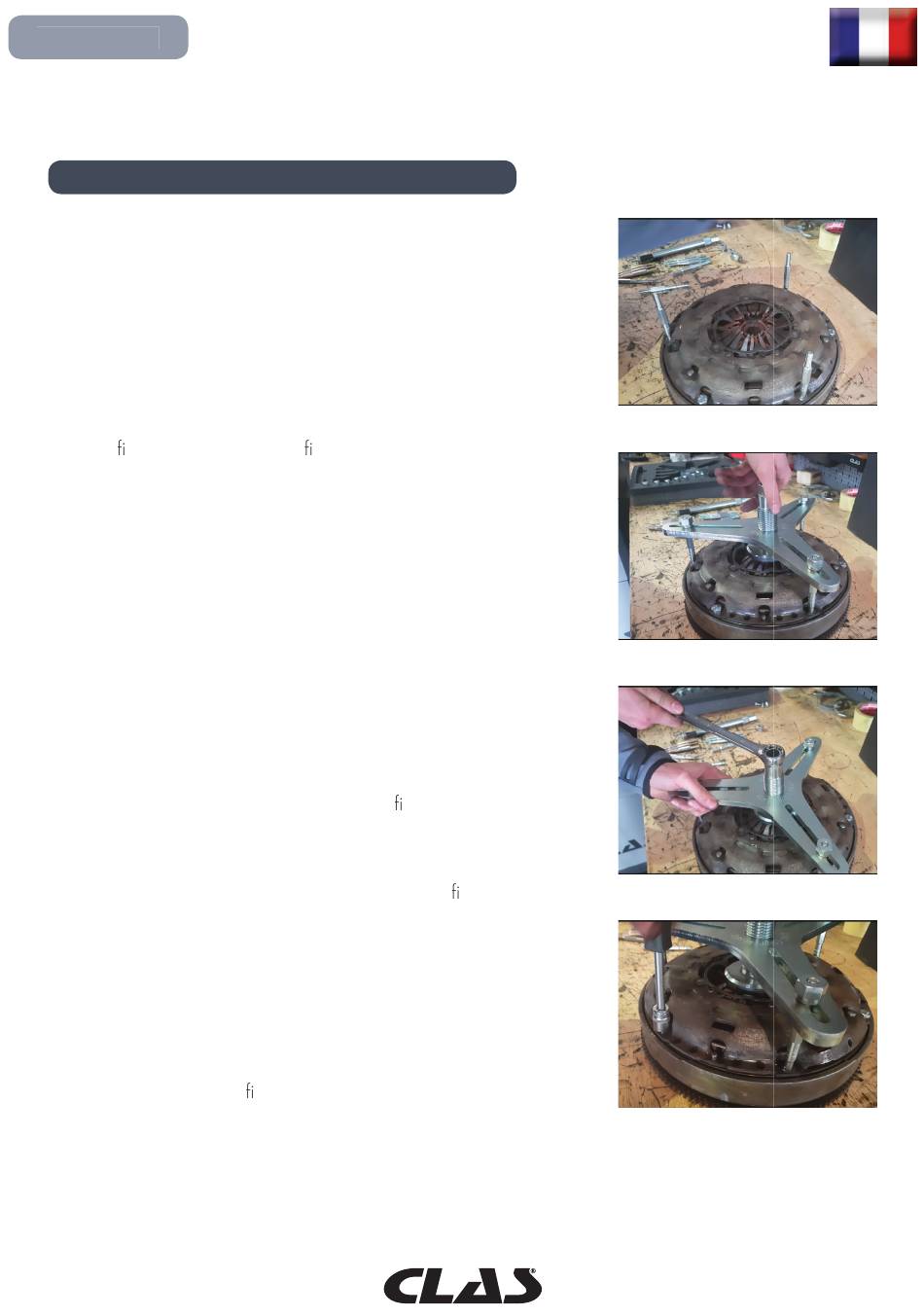

L'utilisation de l'outil spécial est fondamentale pour démonter
les embrayages SAC. En effet, si vous essayez de démonter
un embrayage SAC sans son outil, cet embrayage perdrait son
réglage et causerait des problèmes de fonctionnement.De plus,
vous risquereiez d'endommager le mécanisme o ude vous blesser.
1. Dévissez et retirez 3 vis du mécanisme d'embrayage à 120°
Sélectionnez les vis (écarteurs) de l'outil spécial adaptées à
l'embrayage à démonter et positionnez-les à la place des 3 vis
préalablement démontées.
Puis, véri ez le serrage à la clé ( g. 1).
Note : sur certains embrayages, il vous faudra démonter 4 vis
à 90° et utiliser l'étoile à 4 branches pour les étapes suivantes.
Néanmoins, le procédé reste le même.
2. Positionnez la vis de butée creuse au centre de l'étoile à 3 ou
4 branches puis vissez là au maximum. Positionnez ensuite le tout
sur les écarteurs et bloquez l'étoile sur les écarteurs à l'aide des
écrous fournis dans le coffret.
3. Tournez la vis de poussée à la main jusqu'à entrer en contact
avec les lames du diaphragme puis continuez à tourner à l'aide
d'une clé adaptée.
Le diaphragme commence à se comprimer ( g. 2 et 3).
4. Une fois le diaphragme complètement comprimé, desserrez les
dernières vis restante du mécanisme d'embrayage ( g. 4).
L'embrayage est maintenant totalement dévissé.
5. Desserrez totalement la vis de butée de l'outil avec précaution.
Une résistance peut se faire sentir et le système d'embrayage doit
s'éloigner peu à peu du volant moteur : ceci est normal.
6. Retirez l'outil (écrous xant l'étoile, l'étoile + vis de butée et
les écarteurs). Vous pouvez maintenant retirer l'embrayage et son
mécanisme en toute sécurité.
DEMONTAGE
Fig. 1
Fig. 2
Fig. 3
Fig. 4
