Fonctionnement
Exécution
Indications pour
l'ingénierie
Indications pour
le montage
Conseil
Attention
2/4
La sonde de pression différentielle enregistre la pression différentielle sur un élément
thermique. Deux enroulements chauffants, bobinés de façon symétrique autour d'une
tige métallique subissent un refroidissement différent selon la pression. La différence de
résistance qui en résulte entre les deux enroulements chauffants est traitée en tant que
signal de sonde. L'électronique de la sonde produit un signal de sortie qui correspond à
la racine carrée de la pression. L'adaptation à l'une des deux plages de mesure de pré-
cision (standard ou réglable) s'effectue par l'intermédiaire d'un potentiomètre
valeur de mesure ainsi formée est émise par la sonde sous la forme d'un signal analo-
−.
gique 0...10 V
La sonde se compose d'un boîtier plastique en 2 parties. Sur le socle se trouve la carte
imprimée avec l'électronique, l'élément de mesure, le bornier et le potentiomètre
Les manchons de raccordement au tuyau souple de l'élément-sonde, le bornier et le
potentiomètre
sont accessibles de l'extérieur.
V
n
1
1
A l'arrière du socle se trouve un dispositif de serrage servant à fixer la sonde sur un rail
normalisé et, encliquetée dans ce dispositif, un plaque de montage pour la fixation mu-
rale de la sonde.
Le capot est encliqueté sur le socle. Il comporte la plaque singalétique et un schéma
électrique d'aide au câblage.
Il faut utiliser un transformateur pour la très basse tension de sécurité (TBTS), avec en-
roulements séparés prévu pour une durée d'enclenchement de 100 %.Pour le dimen-
sionnement et la protection du transformateur, respecter les réglementations de sécurité
locales en vigueur.
Respecter les longueurs de câble admissibles.
Pour les installations sujettes à l'encrassement, utiliser un filtre à air (cf. «Accessoires»).
Pour un montage protégé (projections d'eau, recouvrement des bornes de raccorde-
ment), on dispose du boîtier de protection ARG62 avec un indice de protection IP 55.
• POLYGYR
®
Si la sonde QBM62.3/... est reliée à un RWF... ou à un RZF... comme sonde princi-
pale, celui-ci doit être équipé de l'échelle embrochable AZW61.292-a% (0...100 %).
La gaine d'air est le lieu de montage normal de la sonde. Elle peut être fixée sur un rail
DIN ou directement sur une surface verticale.
Le raccordement "+" doit être relié au côté ayant la pression la plus élevée et le raccor-
dement "–" au côté au côté ayant la pression plus basse.
Il est possible de stopper les grosses impuretés en faisant effectuer un boucle au tuyau
d'arrivée d'air.
Les instructions de montage sont jointes à la sonde.
Dans les installations sujettes à l'encrassement, le filtre à air (voir «Accessoires») doit
être monté en amont du raccordement "+" de la sonde.
Respecter les conditions d'environnement admissibles.
Le tuyau bleu monté côté surpression de la sonde QBM62.3/250 ne doit être ni enlevé,
ni raccourci !
CM1N1911F
Août 1998

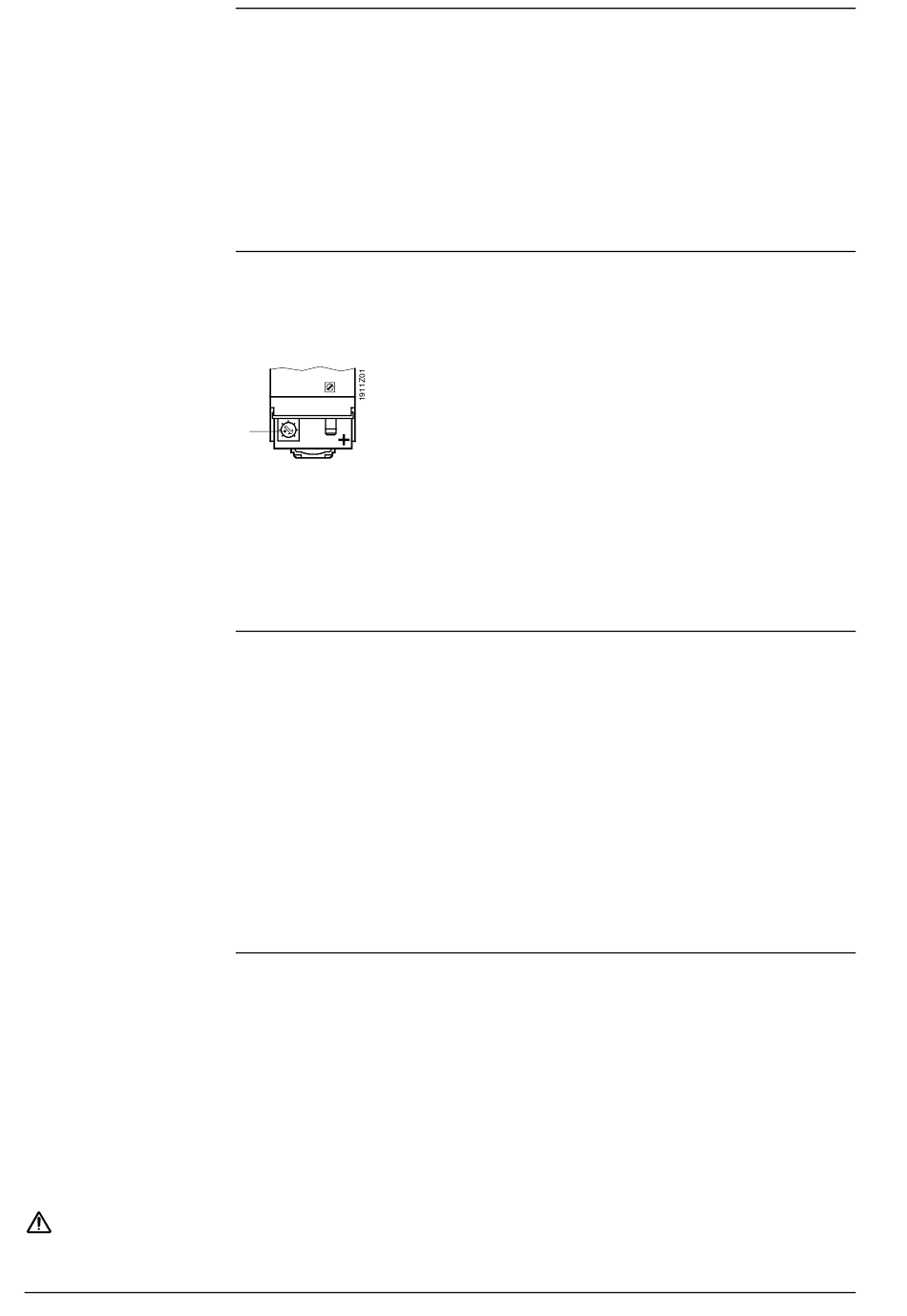

Potentiomètre de réglage de la plage de mesure (débit volumétrique nominal)
V
. La
n
.
V
n
Landis & Staefa
