Mode F5 - Thermostat différentiel
Paramètre
Description
s
Différence de fermeture - détermine la différence de température des
P5.1
capteurs T1 - T2 pour fermer le relais.
P5.2
Différence d'ouverture - détermine la différence de température des
capteurs T1-T2 pour ouvrir le relais.
P5.3
Température minimale du capteur T1 - détermine la température au
niveau du capteur T1 pour laquelle le relais sera fermé si la condition de
différence de commutation de P5.1 est atteinte en même temps.
Température d'exploitation maximale du capteur T1 - si cette
P5.4
température est dépassée, le relais sera ouvert (fonction de protection).
P5.5
Température d'exploitation maximale du capteur T2 - si cette
température est dépassée, le relais sera ouvert (fonction de protection).
P5.6
Indication de la LED 3 - indique la fermeture (ouverture dans la logique
inversée) du relais.
P5.7
Logique de relais inversée - logique inversée de la fonction du relais
(fermé en permanence en état de veille).
Temps de fermeture minimal du relais - utilisé pour limiter la mise en
P5.8
marche et l'arrêt trop fréquents du périphérique connecté. Description
des paramètres, voir P1.7.
P5.9
Temps de pause minimal - utilisé pour limiter la mise en marche et
l'arrêt trop fréquents du périphérique connecté. Description des
paramètres, voir P1.8.
Quitter le mode de paramétrage
Fin
La plage réelle possible des différences de températures dépend des réglages des limites. Exemple: Si la différence de
fermeture est réglée à 15 °C, l'envergure de réglage de la différence d'ouverture sera 1 °C - 14 °C.
d'utilisation du mode F5

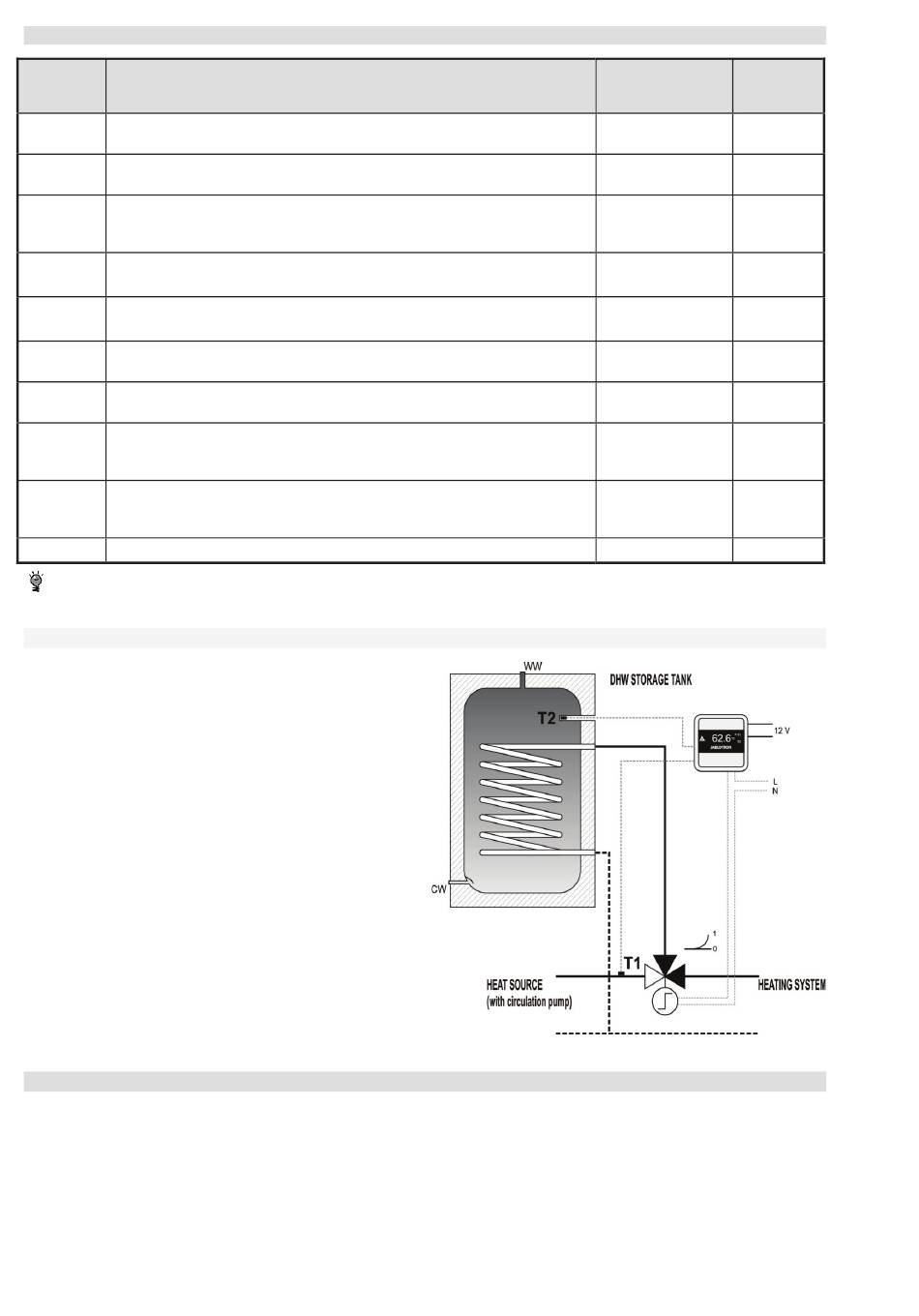

Exemple
Le thermomètre surveille la charge du réservoir d'eau
chaude (par ex. dans un circuit avec une chaudière à
combustible solide)
Le
relais
sera
fermé
de l'eau de chauffage est supérieure à la température T2
dans le réservoir, par le nombre requis de degrés
(P5.1, différence de commutation).
Le relais sera ouvert si la différence des températures T1 -
T2 revient à la valeur de la consigne (P5.2, différence
d'ouverture), ou si la température de l'eau chaude maximale
paramétrée dans le réservoir (P5.5) est atteinte.
Ainsi, les réglages de la différence de fermeture et
d'ouverture
peuvent
être
dépassement de la température de l'eau de chauffage. Il est
également possible de régler la température minimale de
fonctionnement T1 pour éviter le refroidissement de la
chaudière pendant la phase d'augmentation de puissance
(P5.3).
5.
Indication d'avertissement
Un capteur de température manquant requis par la fonction sélectionnée est indiquée par le clignotement de la LED 3 et la
LED 1 ou LED 2 correspondante. Si un seul capteur peut être connecté dans un mode particulier, il doit toujours être
connecté à la borne T1. En mode F1, l'indication d'avertissement est activée en cas de dépassement des valeurs limites.
L'indication acoustique peut être désactivée avec le paramètre P1.3. Si, en mode F1, aucun capteur n'est connecté aux
bornes T2, le paramètre P1.4 doit être réglé sur ÉTEINT. Dans les modes F2 - F5, l'enclenchement de la LED 3 peut
signaler les fermetures / ouvertures du relais (si l'indication de l'état du relais est activée par le paramètre respectif).
