Interconnexions
Interconnexions
Raccordement du controleur

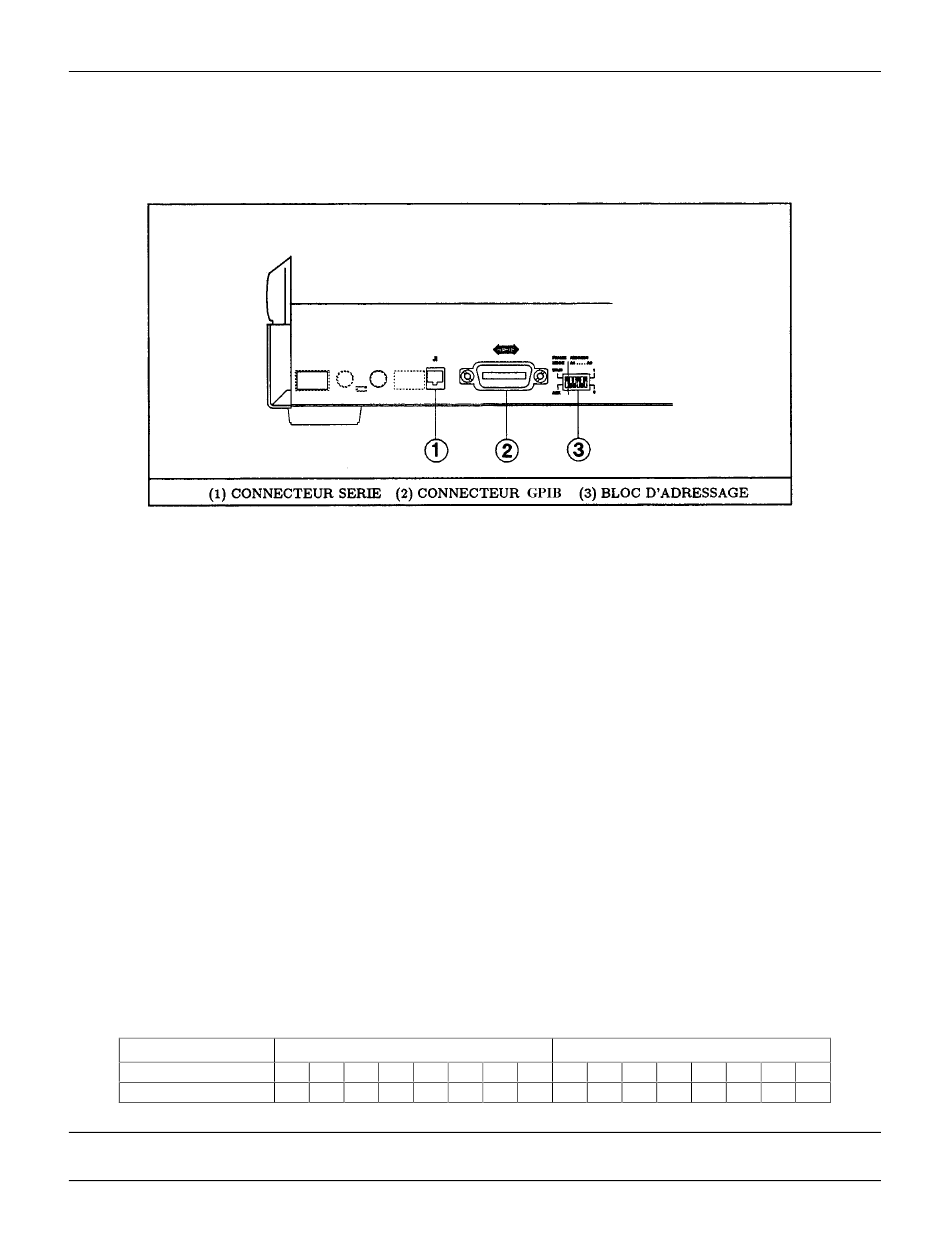

La figure 6 représente la position des connecteurs et du bloc d'adressage avec le contróleur.
Figure 6. Conneeteurs et commutateurs du contribleur

Configurations d'interconnexion

Vous pouvez interconnecter un panier d'alimentation dans l'une des configurations représentées sur la
Figure 7. Après interconnexion physique paramétrez le bloc d'adressage.
Paramétrage du bloc d'adressage
Ce bloc de commutateurs (3, Figure 6) est subdivisé en deux parties : Fonction MODE TRAME et
fonetion ADRESSE primaire GPIB.
Commutateur d'adresse GPIB
C'est un commutateur en binaire avec A0 = 2
l'interface GPIB dans la plage 0 (A4-A0 = 0000) à 30 (A4-A0 = 11110).
Commutateur MODE TRAME
Le bloc de commutateurs MODE TRAME définit l'adresse secondaire GPIB (Sous-adresses) des buit
emplacements de modules du paníer. Il doit étre positionné de la manière suivante
Sì le panier est raccordé au contróleur, positionnez MODE TRAME sur MAIN.
Si le panier n'est pas raccordé au contróleur, positionnez MODE TRAME sur AUX.
Le bloc de commutateurs MODE TRAME définit l'adresse secondaàre GPIB de chaque emplacement
comme indiqué dans le Tableau 7.
Tableau 7. Adresses des emplacements paniers principai et auxiliaire.
No emplacement
Adresse seconaire
Remarque
Il est judicieux d'étiqueter chaque module par son adresse d'emplacement et d'étiqueter
les emplacements de panier si leurs adresses sont comprises entre 8 et 15.
Page
6
0
, A1 = 2
MODETRAME=MAIN
0
1
2
3
4
5
0
1
2
3
4
5
1
, etc. Vous pouvez sélectionner tout adressage de
MODE TRAME=AUX
6
7
0
1
2
6
7
8
9
10
3
4
5
6
7
11
12
13
14
15
