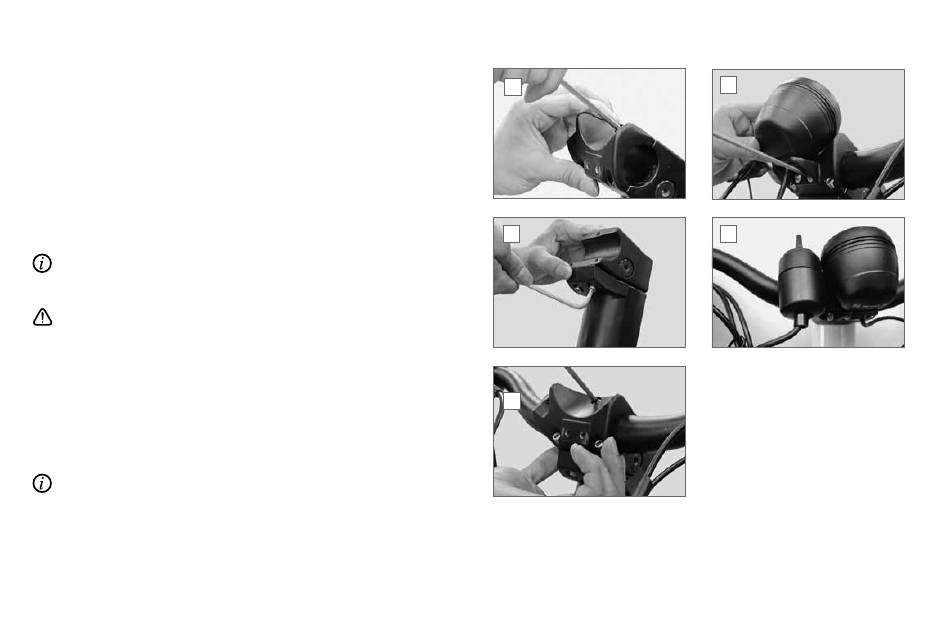

4.3 Montage du guidon et de l'écran
1. Desserrer les trois vis qui fixentla pince du guidon à la potence
avec une clé mâle à 6 pans de 4 mm (ill. a). Retirez la pince de
la potence.
2. Montez l'arrêt de guidon et ajustez-le afind'éviter le frottement du
tube de tête de commande. Serrez la vis à 6 Nm (ill. b).
3. Insérez le guidon dans la potence et veillez à ce qu'il soit ajusté
dans le sens de la course.
Il est extrêmement impor-tant que les trois vis soient serrées
uniformément afinde fixercorrectement le guidon.
La vis au haut de la potence ne devrait pas être serrée à plus de 1
Nm ! La vis à droite de la potence doit être serrée entre 10 à 12 Nm.
4. Insérez le guidon dans la potence et veillez à ce qu'il soit ajusté
dans le sens de la course.
5. Montez l'écran sur la po-tence et serrez les vis à 6 Nm (ill. d).
6. Montez l'interrupteur à clef sur la potence et serrez les vis à 3
Nm (ill. e).
Les couples de serrage indiqués se rapportent aux valeurs
de couple données à la vis pendant le serrage. Veuillez utiliser
une clé dynamométrique pour serrer les vis à la valeur de couple
appropriée.
10
a
b
c
Manuel d'utilisation
d
e
