Conservation de la capacité de coupe maximale
Avant tout réglage, retirez la fiche de la prise. Cette machine est réglée par le
fabricant pour conserver la capacité de coupe maximale à l'aide d'une lame de 305
mm de diamètre. Lorsque le diamètre de la lame devient plus petit du fait du
meulage, ajustez la machine selon l'illustration suivante : poussez le chariot dans le
sens de la barre transversale, abaissez totalement la poignée jusqu'à sa position la
plus basse. Tournez le boulon ajustable à l'aide de la clé à douille pour que l'endroit,
où le bord de la lame sur le dessus de la surface de la table rotative croise la surface
avant de la barre transversale, se trouve légèrement sous la surface supérieure de la
table rotative.
Vérifiez que la prise a bien été retirée et tournez la lame à la main, appuyez sur la
poignée jusqu'à la position la plus basse afin de vérifier que la lame n'entre pas au
contact du dessous de la table à aucun endroit. Si nécessaire, vous pouvez effectuer
un léger réglage.

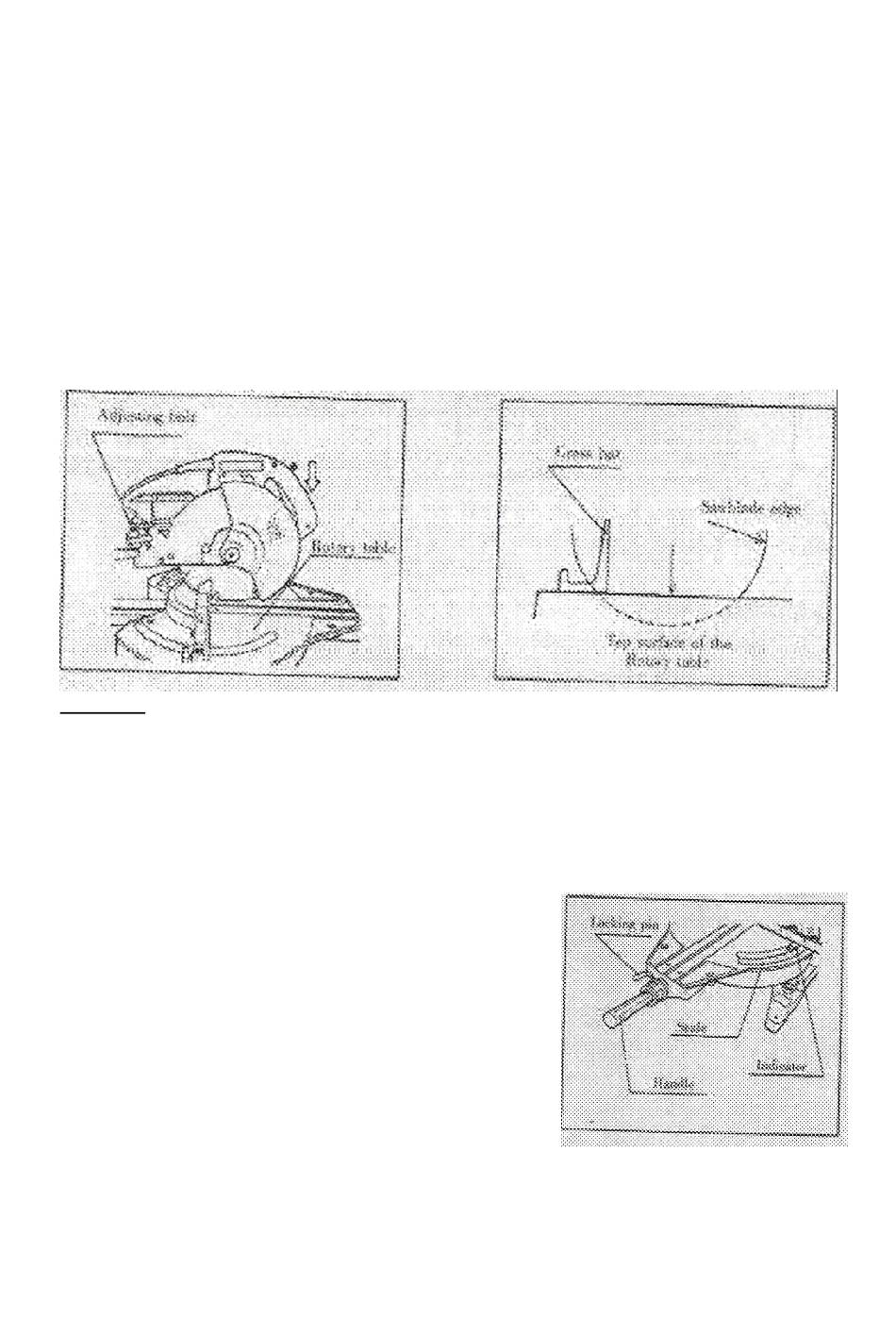

Schémas
Boulon de réglage
Table rotative
Barre transversale
Bord de la lame de scie
Surface supérieure de la table rotative
*Note : Avant d'installer la nouvelle lame, assurez-
vous que la lame ne touche aucun endroit sous la
table.
Tournez la poignée dans le sens antihoraire pour la
desserrer et appuyez sur la goupille de blocage pour
que la table rotative puisse tourner librement.
Lorsque l'angle souhaité sur la base arrive au niveau
de la flèche marquée sur la table rotative, relâchez la
goupille de blocage et resserrez la poignée.
Goupille de blocage
Graduation
Indicateur
Poignée
9
