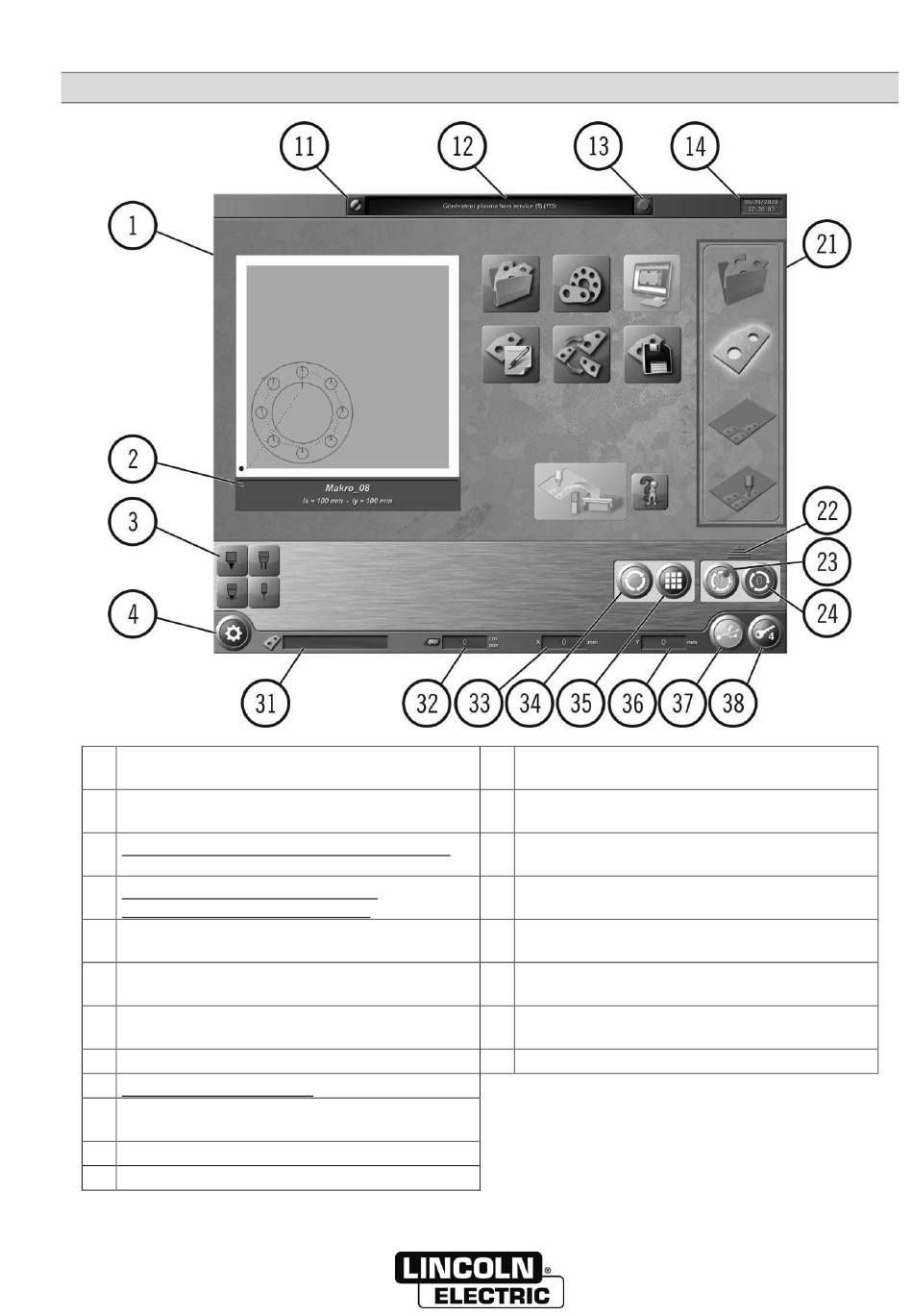

PRESENTATION DE L'ECRAN PRINCIPAL
1
Ecran de travail
2
Nom du programme sélectionné et dimensions
utiles (entrées et sorties comprises)
3
Accès aux différentes commandes manuelles
Accès au menu d'aide, d'extinction,
4
d'informations et de configurations
11 Voyant indiquant le fait qu'un programme soit en
cours d'exécution
12 Affichage des messages de défaut
13 Voyant indiquant que l'installation est hors
puissance ou qu'un défaut est présent
14 Affichage de la date et de l'heure locale
Choix de l'onglet de travail
21
22 Option : Accès aux fonctions de mouvement de
la commande numérique
23 Option : Départ cycle sur écran tactile
24 Option : Arrêt cycle sur écran tactile
HPC DIGITAL PROCESS II
31 Affichage du nom du programme actuellement
en cours d'exécution
32 Affichage de la vitesse de mouvement de la
machine actuellement sélectionnée
33 Affichage de la position actuelle selon l'axe de
mouvement X
34 Accès à la page de visualisation des
informations dynamiques lors de la coupe
35 Accès aux fonctions spécifiques à certaines
options
36 Affichage de la position actuelle selon l'axe de
mouvement Y
37 Permet la déconnexion de la clé USB pour
pouvoir l'enlever proprement de la machine
38 Accès au changement de niveau d'utilisateur
