12 Installation de l'unité
A
a
103
f
d
e
60
85
B
a
80
f
d
e
a
65
164

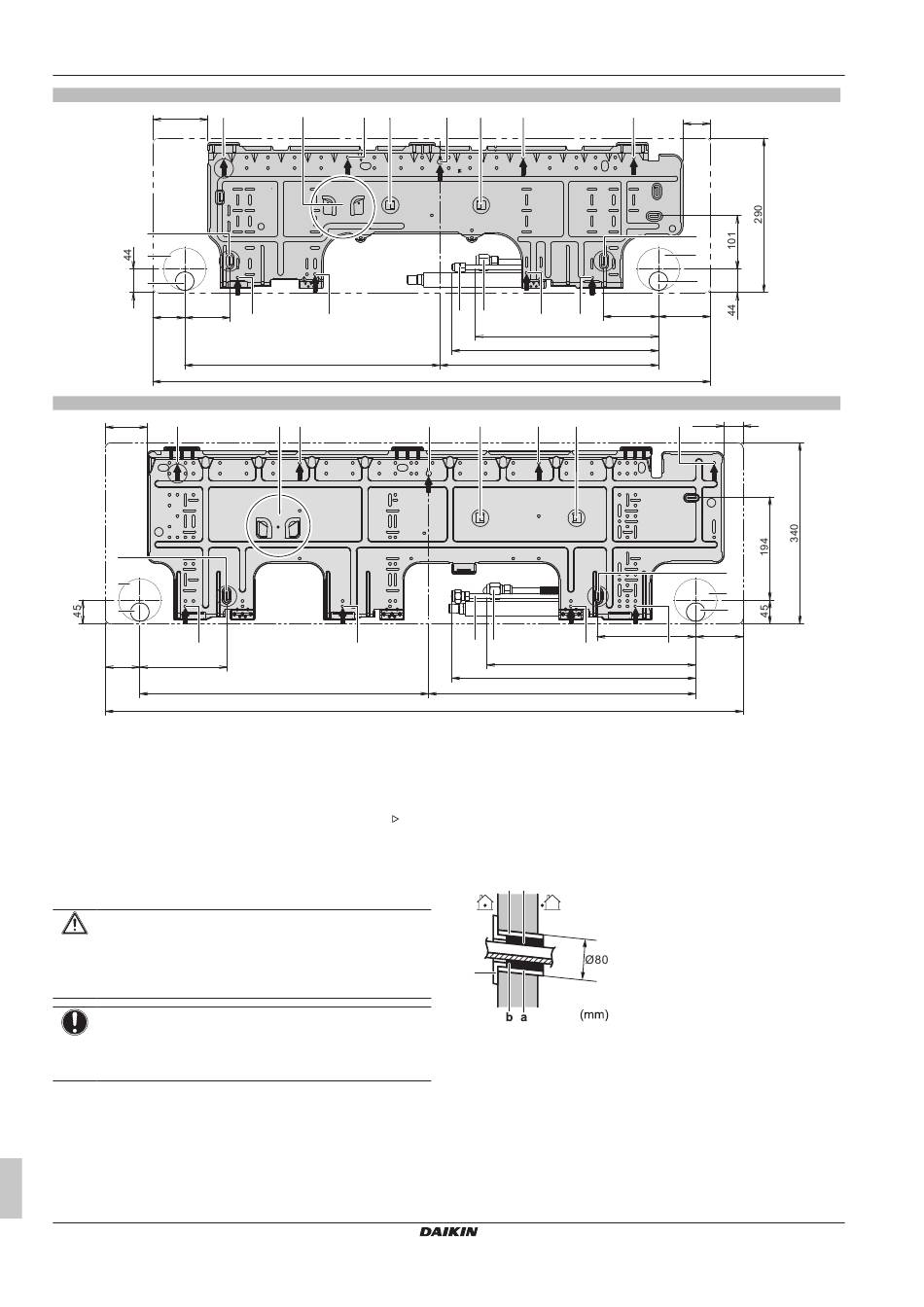

A
Modèle pour l'installation avec plaque de montage pour la classe 71
B
Modèle pour l'installation avec plaque de montage pour la classe 100
a
Points de fixation recommandés
b
Poche pour le couvercle d'orifice de tuyau
c
Languettes pour placer un niveau à bulle
d
Trou traversant de Ø80 mm
e
Position du flexible de drainage
f
Positionnez le mètre ruban au niveau du symbole " "
g
Extrémité de la conduite de gaz
h
Extrémité de la conduite de liquide
i
Trou de fixation temporaire
12.2.2
Réalisation d'un trou dans le mur
MISE EN GARDE
Pour les murs contenant une structure en métal ou une
plaque en métal, utilisez un tuyau encastré dans le mur et
un couvercle afin d'empêcher tout risque de chaleur, de
décharge électrique ou d'incendie.
REMARQUE
Veillez à boucher les espaces autour des tuyaux avec un
produit d'étanchéité (non fourni) afin d'empêcher les fuites
d'eau.
1 Percez un trou de 80 mm traversant le mur en l'inclinant vers le
bas et vers l'extérieur.
2 Insérez dans le trou le tuyau encastré dans le mur.
3 Insérez un couvre-mur dans le tuyau du mur.
Manuel d'installation et de fonctionnement
16
b
a
c
a
a
480
1050
b
a
a
543
1200
i
c
a
h
g
a
a
344
389
411
c
a
c
i
a
h
g
393
459
503
a b
c
a
Tuyau noyé dans le mur (non fourni)
b
Mastic (non fourni)
c
Cache de trou dans le mur (non fourni)
4 Après avoir terminé le câblage, la tuyauterie de réfrigérant et la
tuyauterie de purge, n'oubliez PAS de boucher l'espace avec du
mastic.
a
52
f
d
e
104
98
a
36
f
d
e
186
89
a
FAA71+100BUV1B
Système de climatiseur à deux blocs
3P654518-1D – 2022.09
(mm)
(mm)
