NOTE
• L'inclinaison du tuyau de purge doit être inférieure ou
égale à 75mm afin que la tubulure de purge ne soit pas
soumise à une force supplémentaire.
• Pour garantir une pente de 1:100, installer des barres de
suspension tous les 1-1,5m.
• Pour réunir plusieurs conduites de purge, installer les
conduites comme sur la figure 9. Choisir des conduites de
purge convergeantes dont la section est adaptée à la
capacité en service de l'unité.
1 Joint en T pour conduites de purge convergeantes
2. Lorsque les conduites sont posées, vérifier que l'eau de
purge s'écoule régulièrement.
• Ouvrir le couvercle d'admission d'eau et ajouter pro-
gressivement environ 2 l d'eau, puis vérifier l'écoulement
de l'eau de purge.
Méthode pour ajouter de l'eau : voir la figure 12
1 Pompe portable
2 Conduite de purge
3 Couvercle de service
4 Ouverture d'inspection
5 Sortie de purge de service (avec bouchon en caoutchouc) (Utiliser
cette sortie pour évacuer l'eau du bac de purge)
6 Bac d'eau en plastique (le tube doit avoir une longueur d'environ
100 mm) (Ajouter l'eau par la sortie d'évacuation d'air.)
7 Sceau (ajouter de l'eau par l'ouverture d'inspection)
LORSQUE LE CABLAGE ELECTRIQUE EST TERMINE
Vérifier l'écoulement de l'eau de purge en mode REFROIDISSEMENT,
en suivant les explications données au chapitre "ESSAI DE
FONCTIONNEMENT".
LORSQUE LE CABLAGE ELECTRIQUE N'EST PAS TERMINE
• Retirer le couvercle de l'armoire de commande et faire passer
l'interrupteur d'urgence au-dessus de l'assemblage de la
plaquette de circuits imprimés de l'unité intérieure de "Normal"
à "Urgence". Raccorder l'alimentation monophasée (50Hz
230V) aux bornes No. 1 et No. 3 de la plaque à bornes d'ali-
mentation et vérifier le fonctionnement de l'évacuation. Veiller
à changer l'interrupteur avant de mettre l'alimentation en
circuit.
• Noter que le ventilateur tournera pendant le fonctionnement.
• Après avoir vérifié l'évacuation, mettre l'alimentation hors circuit
et veiller à remettre l'interrupteur d'urgence sur "NORMAL".
voir la figure 13
1 Couvercle de la boîte de distribution (1)
2 Alimentation électrique
3 Bornier d'alimentation électrique
4 Bague en caoutchouc A
5 Serre-joint A
6 Couvercle de la boîte de distribution (2) avec étiquette de schéma
électrique
7 Câbles de transmission
8 Bornier pour câbles de transmission
9 Bague en caoutchouc B
10 Serre-joint B
11 Extérieur de l'unité
12 Intérieur de l'unité
13 Câble (alimentation électrique ou câble de transmission)
14 Ouverture du câble
15 Petite étanchéité

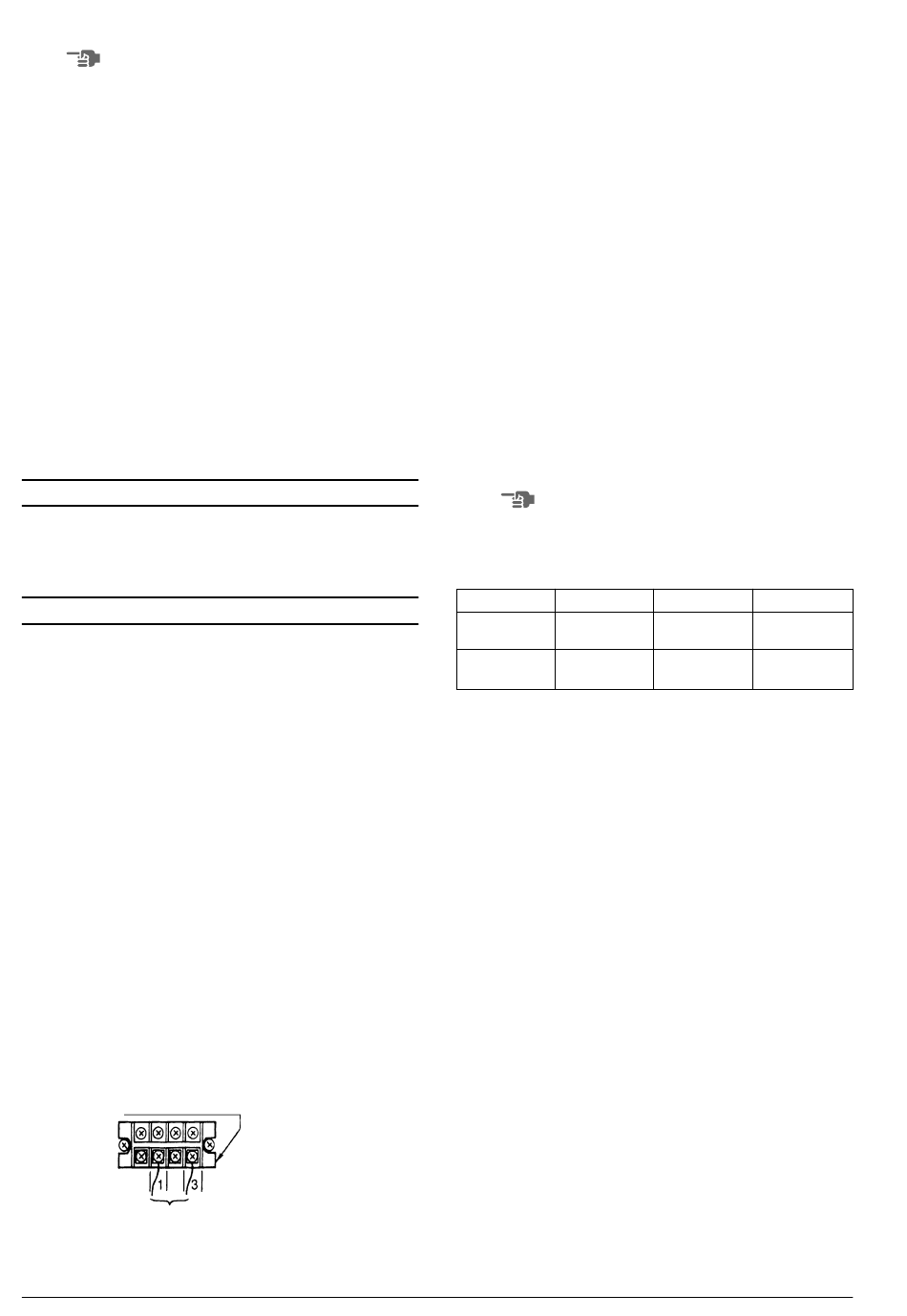

Plaque à bornes
d'alimentation (1)
Alimentation
monophasée (2)
5
CABLAGE ELECTRIQUE
Instructions générales
• Toutes les pièces et matériels non fournis et l'installation
électrique doivent être conformes aux codes locaux.
• Utiliser uniquement des câbles en cuivre.
• Suivre le «Schéma de câblage» joint à l'unité pour câbler
l'unité extérieure, l'unité intérieure et le dispositif de régulation
à distance. Pour plus de détails sur la connexion du dispositif
de régulation à distance, voir le «Manuel d'installation du
dispositif de régulation à distance».
• Tout le câblage doit être réalisé par un électricien agréé.
• Un disjoncteur capable de couper l'alimentation de l'ensemble
du système doit être installé.
• Le fonctionnement redémarrera automatiquement si l'alimen-
tation électrique principale est mise hors tension puis remise
sous tension.
• Se référer aux instructions d'installation jointes à l'unité
extérieure et aux instructions pour le câblage pour la taille du
câble électrique raccordé à l'unité extérieure, au disjoncteur
et à l'interrupteur.
Caractéristiques électriques
NOTE
• Pour plus de détails, se reporter aux caractéristiques électriques.
Spécifications du câblage procuré localement
Câble
Entre les unités H05VV-U4G
intérieures (REMARQUE. 1)
Câble gainé
Télécommande
(2 câbles)
de l'unité
REMARQUE: Ce tableau montre le cas où le conduit est utilisé.
S'il n'y a pas de protection, utiliser HO7RN-F.
Dimensions (mm 2 ) Longueur
codes locaux -
0,75 - 1,25 500m maximum
