ALBFX
DISPOSITIF D'ALARME MODBUS RTU AVEC
BUZZER
CÂBLAGE ET RACCORDEMENTS
INSTRUCTIONS DE MONTAGE PAR ÉTAPES
NOTE
MIW-ALBFX-FR-000 - 09 / 08 / 2022
Type d'article
ALBFF
VIN
18—34 VDC
A
/B
Raccordements
Borniers à contacts à ressort, section du câble : 0,75 - 2,5 mm
12345
En-tête P1
12345
Avant de commencer à monter l'appareil, lisez attentivement la section Sécurité et
précautions. Choisissez une surface lisse pour l'installation (un mur, un panneau,
etc.) et procédez comme suit :
Montage encastré
1.
Retirez le couvercle du boîtier.
2.
Connectez les câbles d'alimentation, les câbles A et /B aux borniers, selon la section
Câblage et raccordements et le schéma Fig. 1 « Câblage et raccordements».

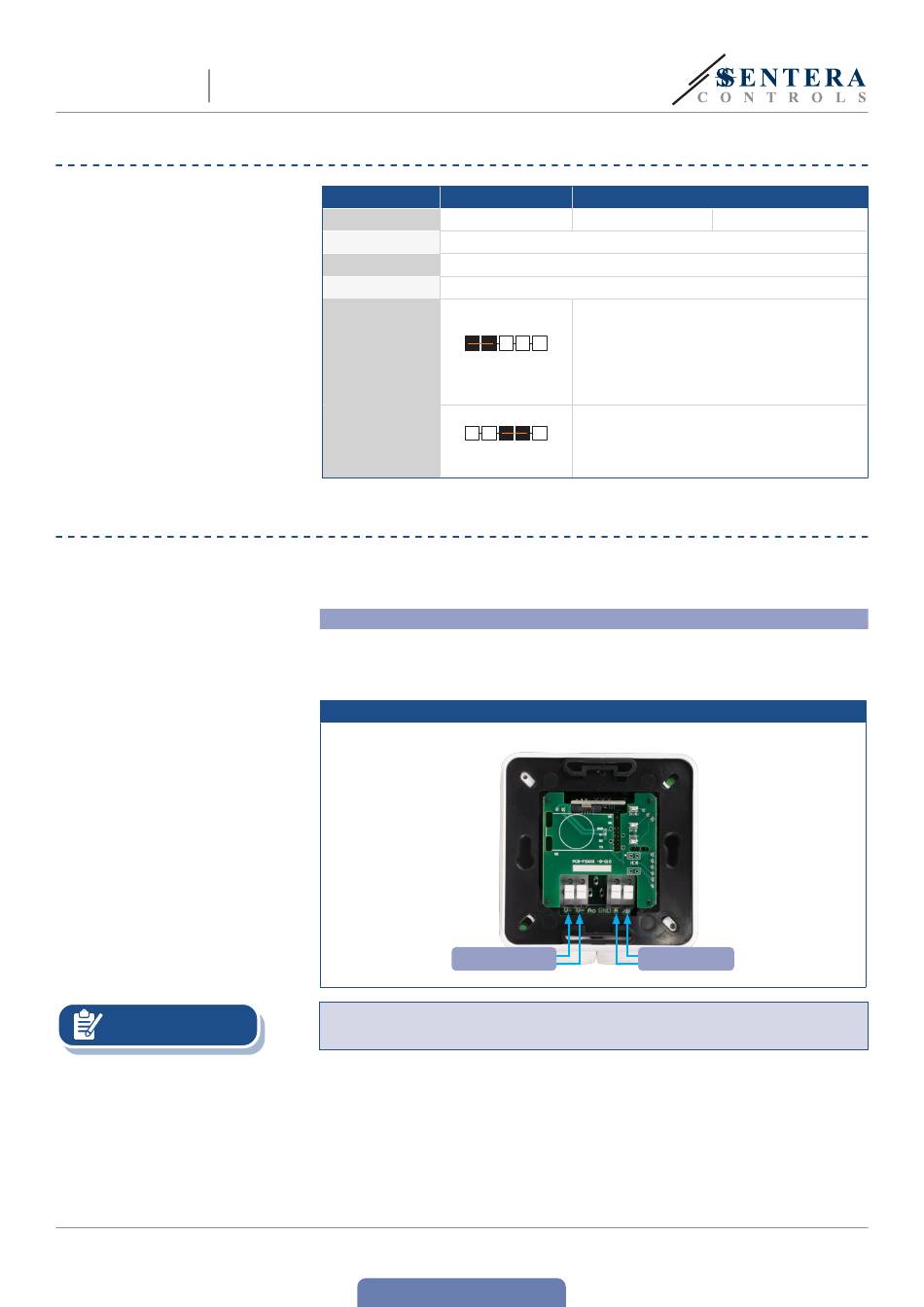

Fig. 1 Câblage et raccordements
Alimentation
Montez l'appareil de manière à ce que le bornier et les connexions soient sur le côté
inférieur.
3.
Fixez la boîte intérieure avec 4 vis.
4.
Montez le couvercle et fixez-le avec les vis fournies conformément à la Fig. 2
« Dimensions de montage - montage encastré ».
www.sentera.eu
retour à la table des matières
ALBFG
18—34 VDC
Modbus RTU (RS485), signal A
Modbus RTU (RS485), signal /B
Placez un cavalier entre la broche 1
et la broche 2 pendant 10 secondes
pour réinitialiser les paramètres de
communication Modbus à leurs valeurs par
défaut (adresse esclave 1, débit en bauds
19200 Bps, parité paire)
Placez un cavalier entre la broche 3 et
la broche 4 et redémarrez la tension
d'alimentation pour passer en mode
chargeur de démarrage.
Modbus RTU
15—24 VAC ±10 %
2
6 - 8
