Instructions de montage
N° 200.281

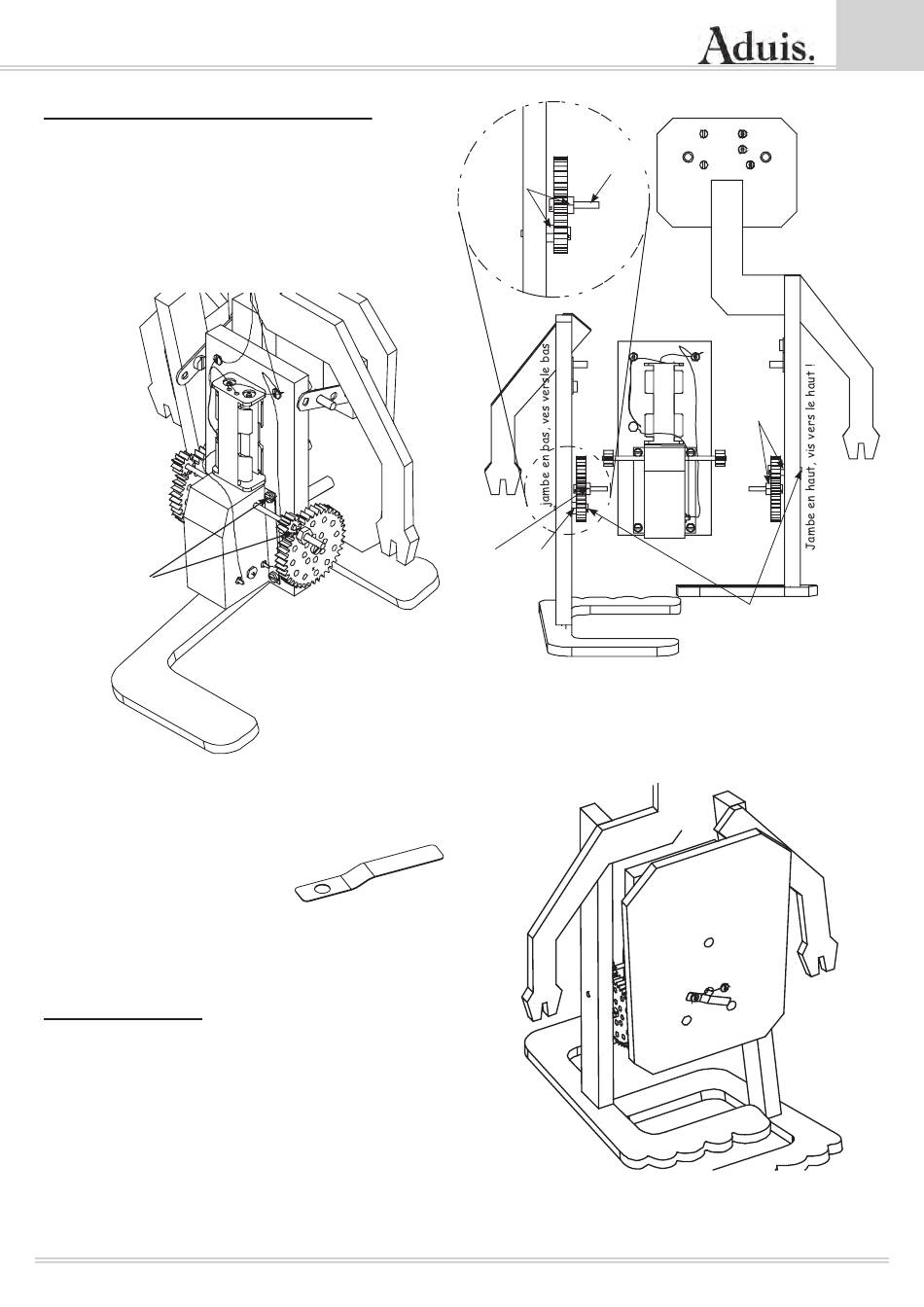

Attention à la position des jambes :
Une jambe est en haut, l'autre est en bas.
• Fixe les vis au moteur électrique afi n que les
2 roues dentées s'emboitent. Ne pas serrer
trop fort.
Régler la pression
avec les vis
• Fixe les 2 bandelettes perforées avec 2 vis
(M4 x 10 mm) à la pièce (K).
7. Interrupteur :
• Tords un peu l'interrupteur (plaquette en
cuivre 30 x 5 mm) selon le schéma.
• Fixe 2 vis (2,9 x 6,5 mm) et cet interrupteur
sur la pièce (J).
• Fixe 2 vis (2,9 x 6,5 mm) dans la pièce (C).
Instructions de montage
écrou M4
vis
sert pour la
(M3 x 20)
distance
E
B
écrou M4
A
G
D
B
écrou M4
ATTENTION,
IMPOR-
TANT : les pieds sont
décalés, une vis est en
haut, l'autre est en bas.
J
A
