Instructions pour le responsable d'exploitation

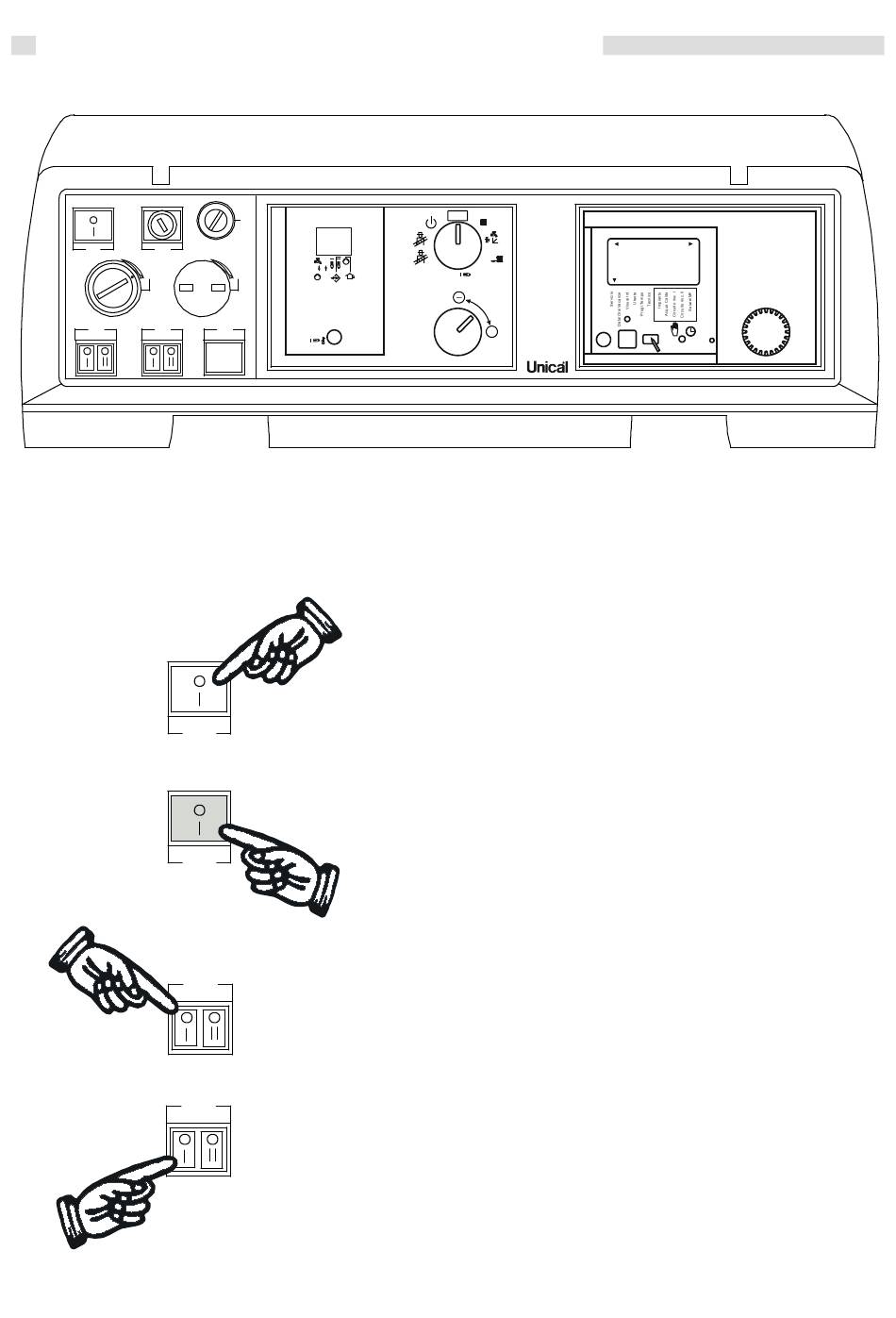

6.2 - TABLEAU DE COMMANDE MASTER MODULANT réf. 38779 (avec chaudière en cascade)
14
15
16
17
33
18
19
20
21
14 Interrupteur général avec témoin
16 Fusible général (4A)
18 Interrupteur brûleur
19 Interrupteur pompe boucle primaire chaudière n° 1 (P1)
14
14
1 8
1 8
7
35
°C
1
2
1
2
34
22
23
OK
>1s
15
15
1 9
1 9
Run
°C
°C
1
2
°C
BUS ID
1/2/11/Mod
+
20 Interrupteur pompe chauffage du circuit direct (Pz1)
21 Interrupteur pompe chauffage du circuit mélangé (Pz2)
33 Thermostat général
35 Thermostat de sécurité
Interrupteur général avec témoin
Au moyen de cet interrupteur n° 14, il est possible de
mettre / couper la tension au niveau de la chaudière n° 1 :
- Avec l'interrupteur dans la position 0 , la chaudière n° 1
n'est pas alimentée électriquement (témoin vert éteint).
- Avec l'interrupteur dans la position I , la chaudière n° 1
est alimentée électriquement (témoin vert allumé) et de
ce fait, est prédisposée pour la production de chauffage
et d'eau chaude sanitaire éventuelle.
Interrupteur brûleur
Au moyen de cet interrupteur n° 18, il est possible de
mettre / couper la tension au niveau du brûleur de la
chaudière n° 1 :
- Avec l'interrupteur dans la position 0 , le brûleur de la
chaudière n° 1 n'est pas alimenté électriquement.
- Avec l'interrupteur dans la position I , le brûleur de la
chaudière n° 1 est alimenté électriquement et de ce fait,
est prédisposé à fonctionner sur la base des demandes
de la régulation électronique climatique intégrée.
