Installation du récepteur (Unités de BF)

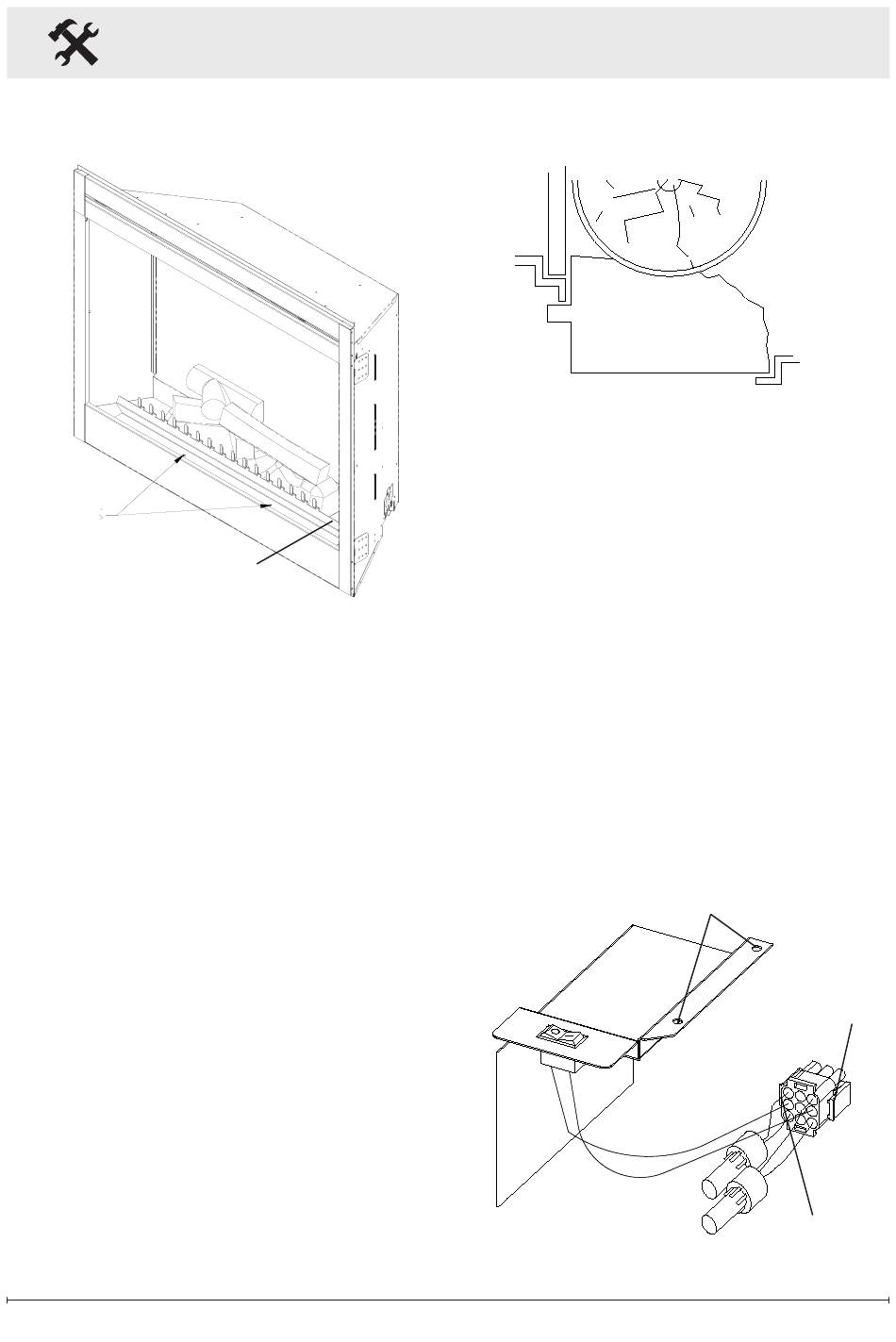

Figure 1
Vis
Commandes
manuelles
1. Ouvrir le rideau en acier (enle-
ver les portes vitrées si néces-
saire).
2. Retirer les deux (2) vis sur le
support à bûches, puis retirer
le support à bûches (Figure 1).
3. Tirer l'extrémité avant du lit de
braises en plastique vers le
haut, puis vers l'avant jusqu'à
ce que le taquet arrière se
dégage de l'arrière du verre
partiellement réfléchissante
(Figure 2).
!
NOTA : Le lit de braises est
solidement accroché au foyer,
il faudra peut-être tirer avec
effort pour l'enlever.
4. Repérer et retirer les deux (2)
Figure 2
Rebord
arrière
Taquet
arrière
Vue latérale
vis du support des comman-
des manuelles (Figure 3).
Retirer le support.
5. Repérer et abaisser les
taquets de fixation de la fiche
et retirer le support des com-
mandes manuelles (Figure 3).
6. Repérer le connecteur à 9 bro-
ches en plastique dans le coin
inférieur du foyer, dans lequel
étaient branchées les com-
mandes manuelles.
Figure 3
Commandes
manuelles
Lit de
braises
Extrémité
avant
Endroits de vis
Taquets de
fixation
Fiche
