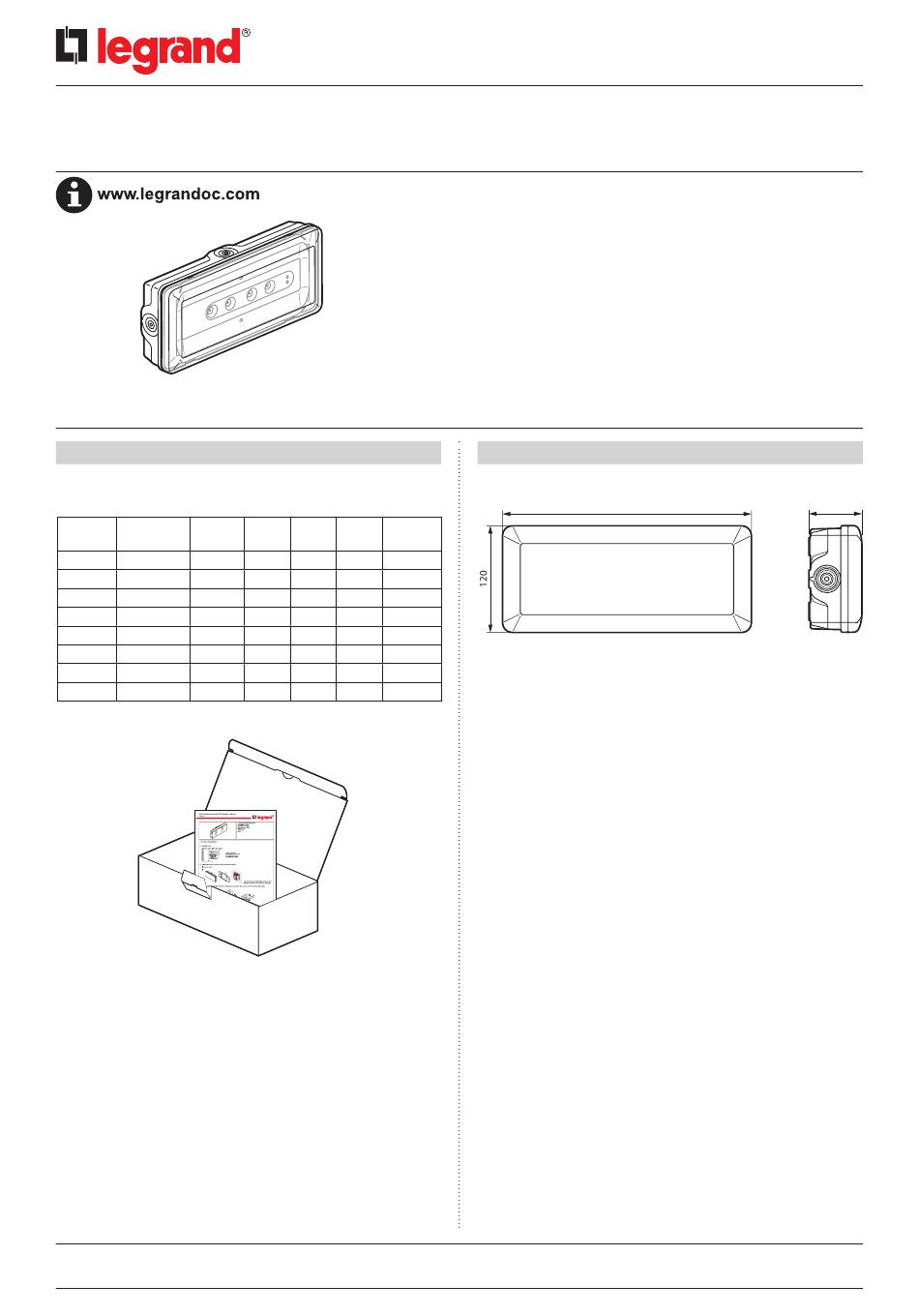

LEGRAND B65 Mode D'emploi

Luminaires d'éclairage de sécurité à LEDs
B65 LED
Standard : 6 614 31/33/34/40
Adressable LVS : 6 624 31/33/34/40
1. DESCRIPTION
Luminaires d'éclairage de sécurité à LEDs IP 65 - IK 07
Classe II : 0
Ref Flux/ STD/
autonomie LVS
6 614 31 100lm/1H STD
6 614 33 200lm/1H STD
6 614 34 350lm/1H STD
6 614 40 100lm/3H STD
6 624 31 100lm/1H LVS
6 624 33 200lm/1H LVS
6 624 34 350lm/1H LVS
6 624 40 100lm/3H LVS
• Livraison
Fiche technique : S000083090FR-2
Mode Conso Conso Type de
P NP batterie
P/NP 4 2 NiCd
P/NP 4 2 NiCd
P/NP 4 2 NiCd
P/NP 3 0,8 NiMH
P/NP 4 2 NiCd
P/NP 4,2 2 NiCd
P/NP 3 0,8 NiMH
P/NP 3 0,8 NiMH
Mise à jour : 16/01/2015
SOMMAIRE
1. Description . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
2. Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
3. Fonctionnement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
4. Raccordement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
5. Adressage d'un luminaire LVS avec l'outil de configuration . . . . 6
6. Données photométriques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
7. Maintenance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
8. Conformité et agrément . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
9. Accessoires . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
1. DESCRIPTION (SUITE)
• Cotes d'encombrement
280
Poids du produit conditionné : 700 grammes
Volume du produit conditionné : 2,3 dm
• Caractéristiques techniques
Alimentation 230 V± - 50/60 Hz
Equipé de bornes à raccordement automatique à forte capacité ( 2 x 2,5 mm
Classe II : 0
Température d'utilisation : de 0 °C à + 40 °C.
Télécommande pour la mise au repos lors des coupures secteur volontaires.
Bornes d'entrée de la télécommande protégée contre les erreurs de
branchement.
Borne permettant d'allumer et d'éteindre la partie permanente du
luminaire dans les blocs P/NP.
Conforme aux normes : EN 60598-2-22
Admis à la marque de qualité ENEC EN 60 598 2-22 et AENOR
Produit pour fixation saillie, en mural ou plafonnier.
Référence(s) : 6 614 31/33/34/40
6 624 31/33/34/40
