Retrait du câble SATA direct connect
1.
Mettez la lame de serveur hors tension
2.
Retirez la lame de serveur
3.
Placez la lame de serveur sur une surface de travail plane et de niveau.
4.
Retirez le panneau d'accès
5.

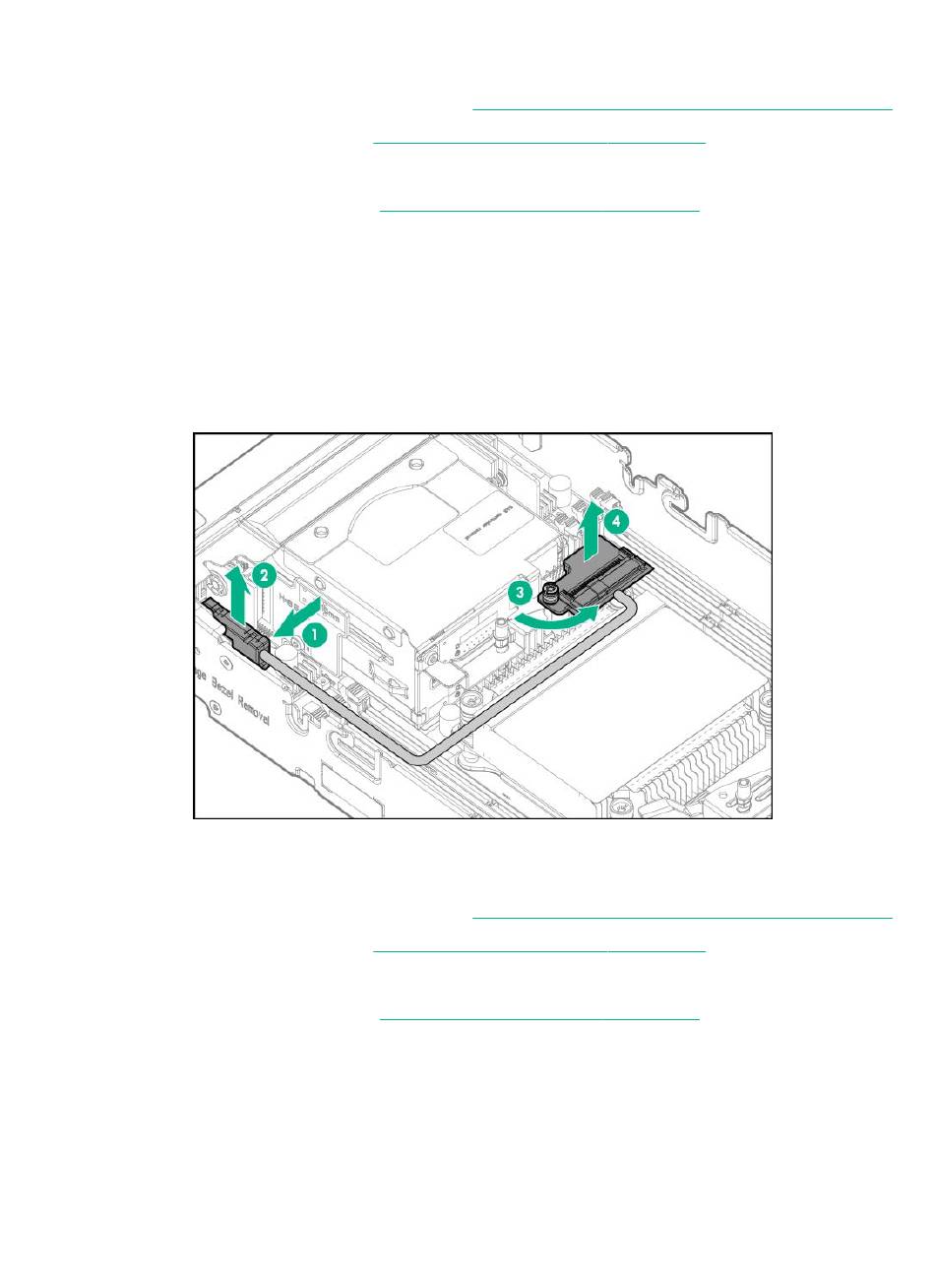

Retirez le câble SATA direct connect
a.
Appuyez sur le loquet du connecteur.
b.
Déconnectez le connecteur de la carte mère.
c.
Desserrez la vis captive.
d.
Déconnectez l'autre extrémité du câble du fond de panier d'unité.
e.
Libérez le câble du module DIMM.
Installation du câble SATA direct connect
1.
Mettez la lame de serveur hors tension
2.
Retirez la lame de serveur
3.
Placez la lame de serveur sur une surface de travail plane et de niveau.
4.
Retirez le panneau d'accès
5.
Installez le câble SATA direct connect.
a.
Branchez le câble SATA direct connect au fond de panier de cage disque.
b.
Fixez la vis captive.
c.
Branchez l'autre extrémité du câble à la carte mère.
FRWW
(Mise hors tension de la lame de serveur à la page
(Retrait de la lame de serveur à la page
(Retrait du panneau d'accès à la page
(Mise hors tension de la lame de serveur à la page
(Retrait de la lame de serveur à la page
(Retrait du panneau d'accès à la page
12).
13).
12).
13).
Retrait du câble SATA direct connect
11).
11).
17
