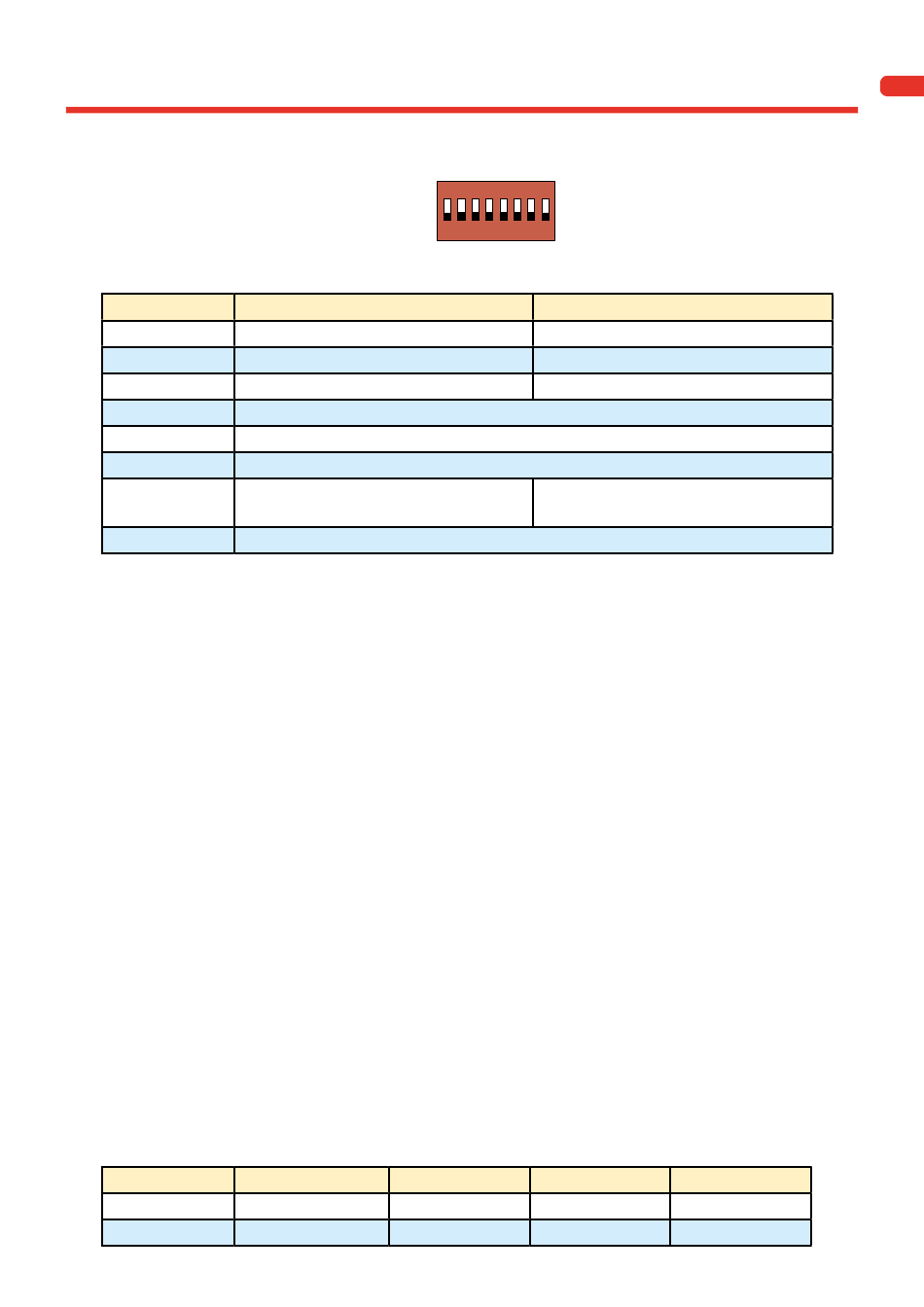

Position par défaut des interrupteurs DIP
Possibilités de configuration
Broche
1
2
3
4
5
6
7
8
Explication concernant la broche 2:
Afin d'activer le changement de position de la broche 2 il est nécessaire d'interrompre et de restaurer l'alimen-
tation vers le IxI-R1.
Explication concernant la broche 3 :
Si l'İxİ-R1 est utilisé conjointement avec l'İxİ-R120, la broche 3 doit être en position ON (BACnet).
Explication concernant la broche 5 :
Si l'İxİ-R1 est utilisé conjointement avec l'İxİ-R200+, le débit en bauds peut être maintenu à 9600 Bps. Les bro-
ches 4 et 5 sont alors en position OFF (par défaut).
Explication concernant la broche 7 :
• « Système » d'alarme du détecteur de fumée : le signal du détecteur de fumée est transféré directement au
système où il est traité.
• « Servomoteur » d'alarme du détecteur de fumée : le signal du détecteur de fumée est directement lié au
servomoteur. En cas d'alarme générée par le détecteur du fumée, le clapet coupe-feu raccordé au même
İxİ-R1 sera fermé. Le signal du détecteur de fumée est transmis au contrôleur.
L'explication ci-dessus ne concerne que les applications de compartimentage. Pour les applications de désenfu-
mage, le signal du détecteur de fumée n'a aucune influence directe sur le servomoteur. Le signal sera transmis
dans tous les cas au système.
Sélection du débit en bauds (Modbus)
La sélection du débit est uniquement nécessaire si vous optez pour une communication Modbus. Pour BACnet,
le débit en bauds est automatiquement détecté. Si l'IxI-R1 est utilisé conjointement avec l'IxI-R200+ un débit en
bauds de 9600 Bps est suffisant.
4
5
CONFIgURATION à l'AIdE dES INTERRUpTEURS dIp
Off (désactivée, par défaut)
Bus
Application de compartimentage
Modbus RTU
Débit en bauds (Off par défaut)
Débit en bauds (Off par défaut)
Alarme détecteur fumée système
9600 (par défaut)
19200
Off (désactivée)
On (activée)
Off (désactivée)
Off (désactivée)
CONF
ON
7
1 2 3 4 5 6
8
On (activée)
Analogique
Application de désenfumage
BACnet
MS/TP
Non utilisée = Off
Alarme détecteur fumée servomoteur
Non utilisée = Off
38400
Off (désactivée)
On (activée)
76800
On (activée)
On (activée)
11
