Queues d'aronde percées
Les assemblages à queues d'aronde les plus simples, les queues d'aronde
percées ajoutent résistance et esthétisme à vos articles de menuiserie. Ce
sont également les assemblages les plus polyvalents que vous pouvez
découper avec votre gabarit Incra. En fait, la plupart des assemblages
décoratifs que nous avons conçus au fur et à mesure des années sont juste
des variantes de la technique des queues d'aronde percées que vous allez
apprendre. Une fois que vous maîtriserez les étapes ci-
dessous, vous trouverez ces assemblages décoratifs très
faciles à réaliser.
1. Vous devrez commencer par découper votre pièce
de bois aux longueurs et largeurs nécessaires à la
construction de votre boîte.
Découpez également une pièce de 3⁄4" d'épaisseur
sur la même largeur, vous
pour le centrage.
2. Installez un foret pour queues d'aronde de ½'' à 14°
dans la table de la défonceuse et réglez la
profondeur de coupe selon la description de la
page 6. Les deux coupes d'essai doivent être
espacées de 7/8'' pour le gabarit DOV1.
3. Centrez le foret sur la largeur de votre pièce de
bois et installez le gabarit. Utilisez la méthode de
centrage décrite à la page 7 pour trouver le centre
de la largeur de votre planche. N'oubliez pas que la
planche utilisée pour les coupes d'essai doit être de
la même largeur que les pièces que vous
assemblerez plus tard. Une fois que vous avez
trouvé le centre, faites glisser le gabarit DOV1 dans
une des fentes à règle auxiliaire et positionnez la
coupe centrale suggérée (8B) directement sous le
curseur à ligne fine.

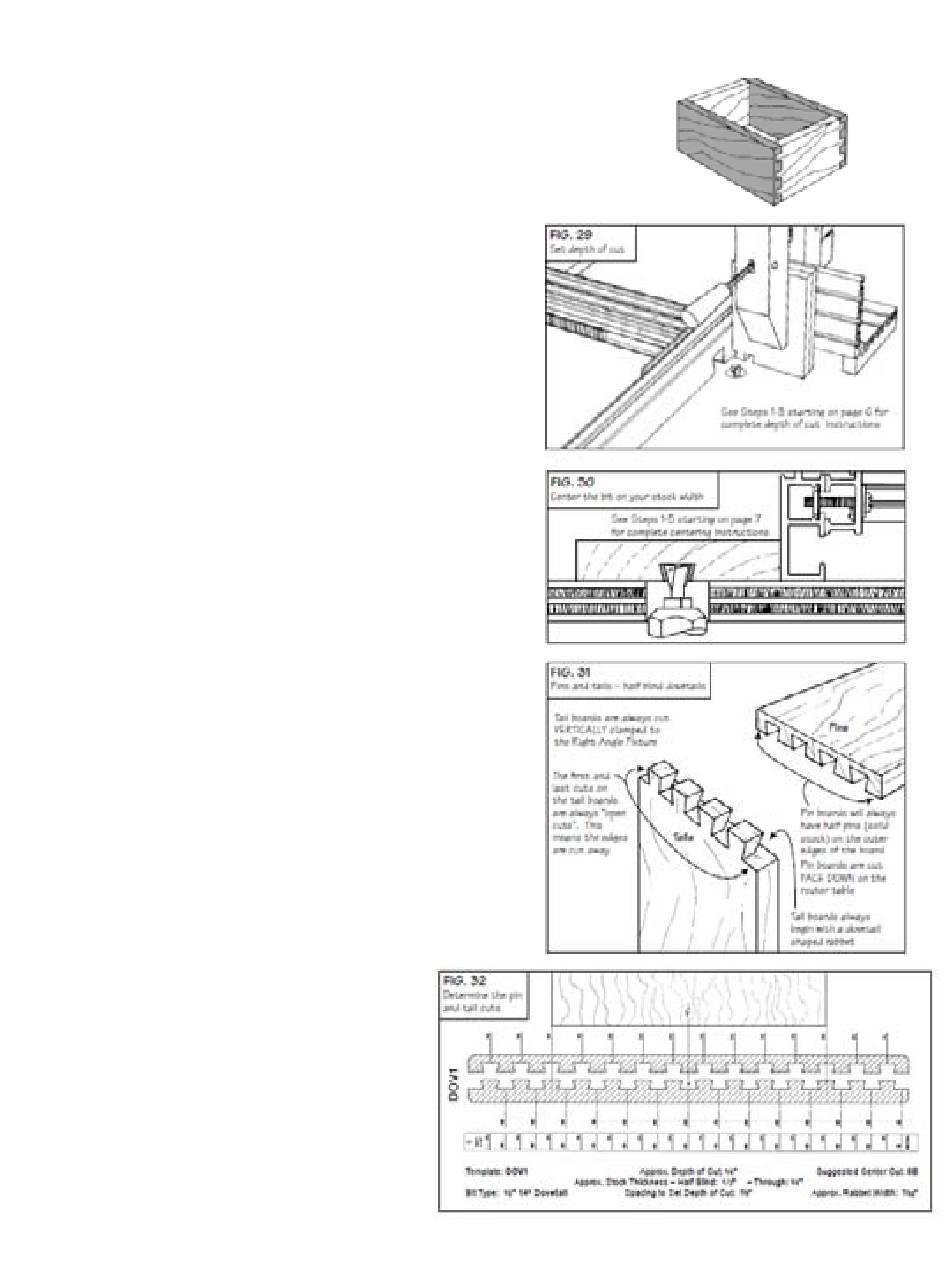

4. Déterminez les découpes des parties creuses et
des parties saillantes. La Fig. 31 détaille les
caractéristiques d'une planche à parties creuses et
d'une planche à parties saillantes bien découpées.
Vous remarquerez que la planche à parties
saillantes commence et se termine toujours par des
coupes ouvertes, alors qu'une planche à parties
creuses se termine toujours par des parties
massives. De ce fait, il est donc important de
déterminer quelles séries de découpes (« A » ou
« B ») seront utilisées pour les planches
à parties saillantes et quelles séries
seront utilisées pour les planches à
parties creuses. Pour ce faire, reportez-
vous au schéma avec les dimensions
pour le gabarit DOV1 représenté pages
8-9. Avec un stylo, marquez le centre de
la
largeur
d'une
assembler. Alignez la marque faite au
stylo avec la marque de coupe centrale
(8B) sur le plan, reportez-vous à la Fig.
32. Sur un des plans, les bords externes
l'utiliserez plus tard
des
planches
à
17
