1
Les caractéristiques
Cette interface permet d'insérer des signaux vidéo CVBS
RGB-navigation ou sur les écrans d'origine Audi A4, A5, Q5
(connecteur carré 10 broches).
- Navigation dans les accessoires externes installés (DVD et autres
sources) via les boutons d'origine.
- Tous les connecteurs sont plug-and-play, il n'est aps nécessaire de
couper les fils.
- L'écran tactile pour la navigation peut être utilisé pour contrôler les
dispositifs vidéo installés tels que le DVD, etc
- La sortie IR peut être programmée.
2

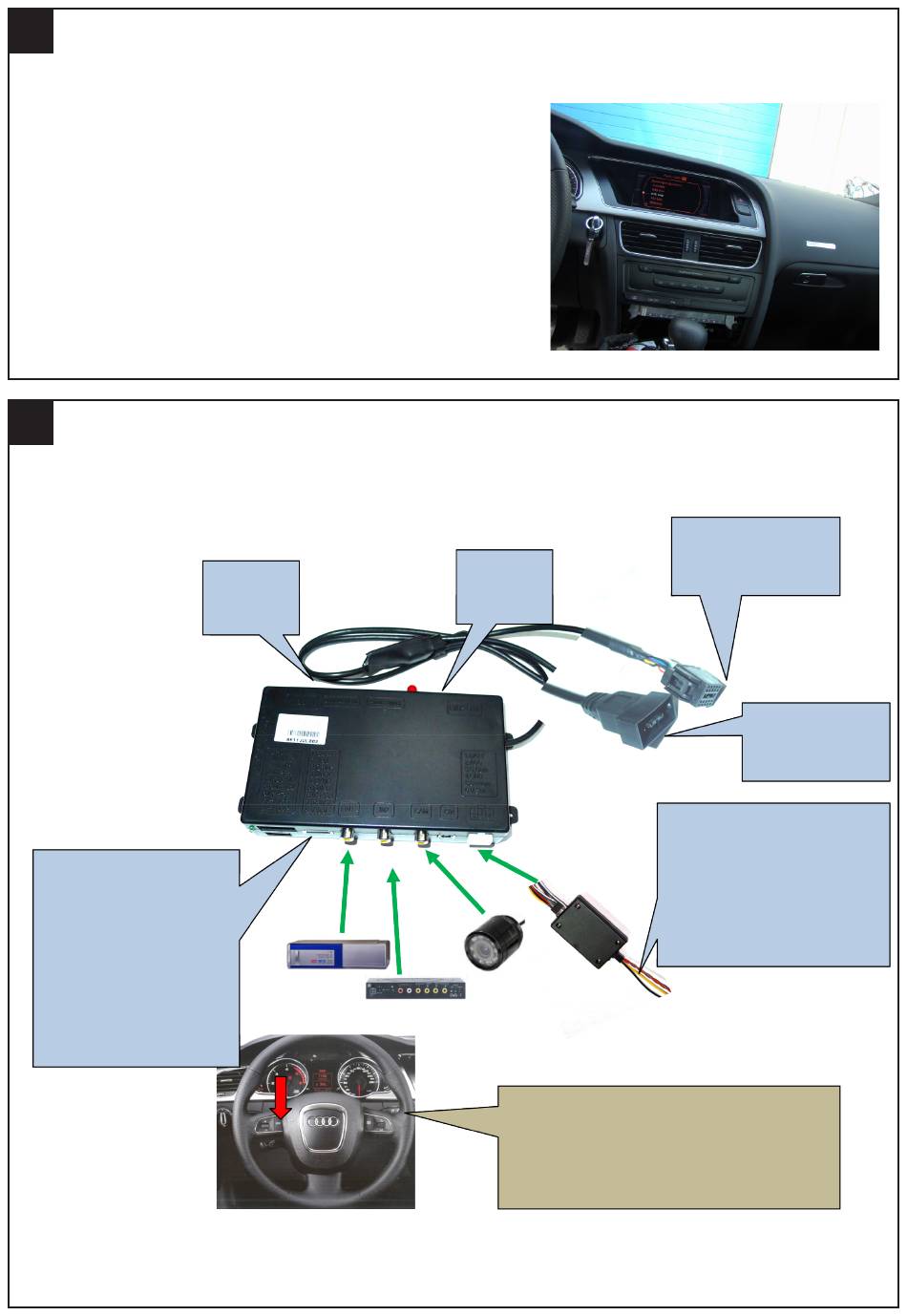

Connexion
AV1, AV2, CAM vidéo doivent
être connectés à l'entrée vidéo.
Les connecteurs PIN6, 7 ont
une sortie IR qui peut être
connectée à des périphériques
audio/vidéo externes, les télé-
commandes des péripheriques
pourront ne plus être utilisées.
PIN 6/7 donne les mêmes
données tandis que la tension
est de 3,3 V et 5 V respecti-
vement.
Menu réglage :
- Couleur
- DVD
- TV
AV1, 2 audio
entrée / sortie
Exercer une pression longue sur la touche «MODE»
pour commuter en mode
voiture->RVB->AV1->AV2->voiture
Pour les voitures non équipé de la touche «MODE»,
utilisez le clavier supplémentaire pour commuter.
La sortie vidéo de l'inter-
face doit être insérée à la
prise derrière le moniteur.
La fiche vidéo du
moniteur doit être
insérée ici.
Les 4 fils d'entrée d'alimentation
doivent être reliés au connecteur
situé derrière le lecteur CD :
voiture Gris -------- gris
voiture Orange / bleu -------- bleu
voiture marron -------- marron
voiture rouge -------- rouge
