Mounting
CO2RT-R should be mounted in a location with good air circulation where
they can be expected to give a representative reading.
Mount the sensor on a wall-box or directly on the wall. Remove the front
cover by depressing the locking tounge in the lower part of the casing
using a 3 mm flat-blade screwdriver (see arrow in figure above). Press
and twist the screwdriver at the same time as you pull the bottom part
of the front outwards. When the bottom end of the front is free from the
casing bottom part, slide the cover towards the top of the casing to free
the hooks holding the upper edge of the front cover.

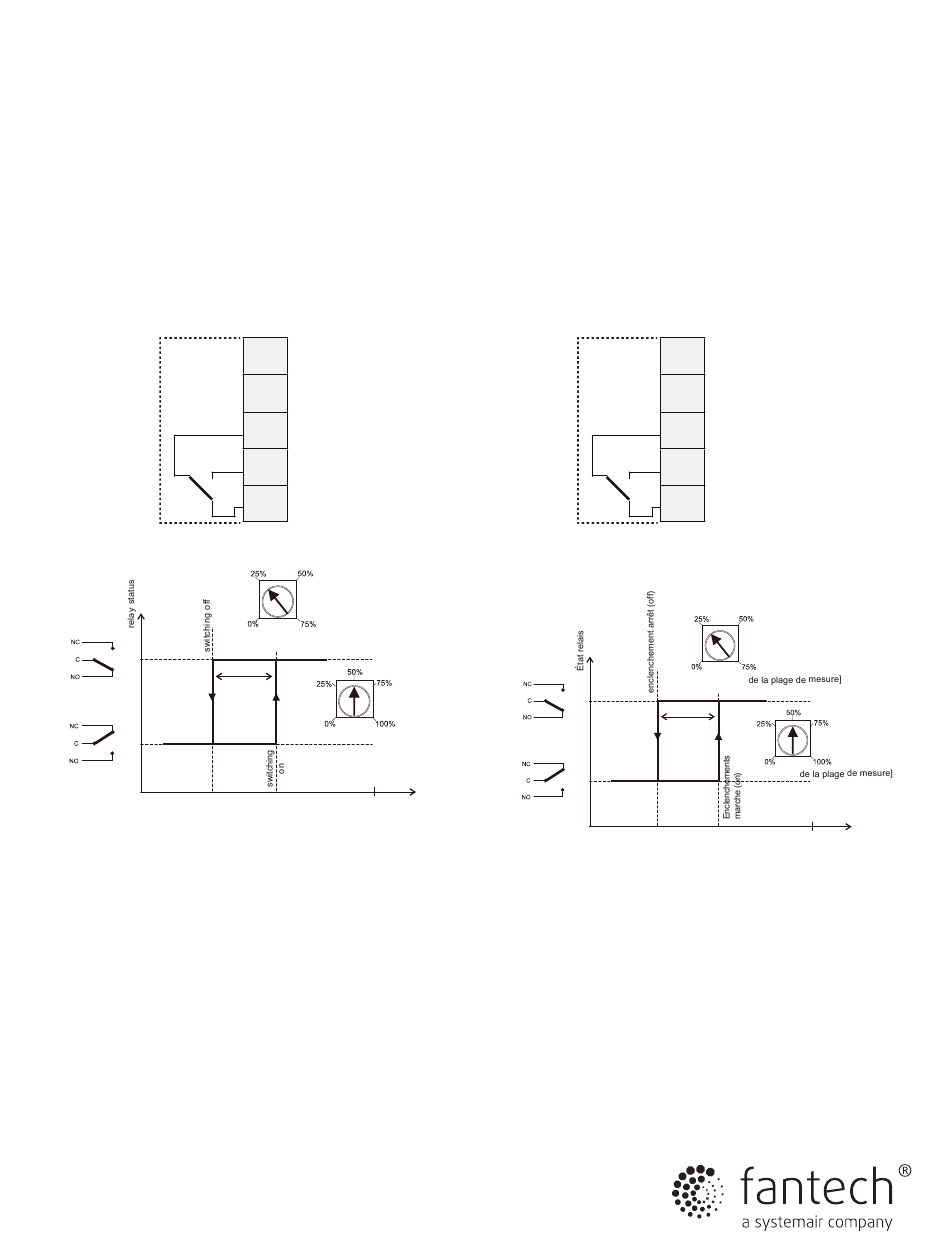

Wiring
Supply voltage 24 V AC ±15%, 50...60
Hz or 15...35 V DC.
Consumption 3 W
Hysteresis and level
ON
OFF
500
Start-up
After applying power to the sensor, it will take a few minutes before it
shows correct values
Calibration
CO2RT-R is factory calibrated before delivery and do not need to be
calibrated at installation.
CO2RT-R is calibrated automatically, which means that manual
recalibration is not required during the lifetime of the sensors.
United States 10048 Industrial Blvd. • Lenexa, KS 66215 • 1.800.747.1762 • www.fantech.net
Canada 50 Kanalflakt Way • Bouctouche, NB E4S 3M5 • 1.800.565.3548 • www.fantech.net
Fantech, reserves the right to modify, at any time and without notice, any or all of its products' features, designs, components and
specifications to maintain their technological leadership position.
Fantech se réserve le droit de modifier partiellement ou entièrement, en tout temps et sans préavis, les caractéristiques, la conception,
les composantes et les spécifications de ces produits afin de conserver sa position de leader en matière de technologie.
1
R
2
C
3
D +
4
D –
5
Hysteresis [% of measuring range]
25% of
measuring
range
Level [% of measuring range]
1000
2000
Montage
CO2RT-R doit être monté dans un endroit ayant une bonne circulation
d'air où les transmetteurs peuvent donner des valeurs représentatives.
Monter dans CO2RT-R dans un boîtier ou sur un mur. Pour enlever le
capot, enfoncer la languette en plastique située sur le dessous du boîtier
à l'aide d'un tournevis large de 3 mm (voir la flèche indiquant
l'emplacement de la languette sur la figure ci-dessus). Faire tourner le
tournevis en tirant légèrement le capot. Quand la partie inférieure du
capot se détache, pousser le capot vers le haut pour libérer la partie
supérieure des crochets du boîtier.
Raccordement
Tension d'alimentation 24 V AC ±20%,
50...60 Hz ou 15...35 V DC.
Consommation 3 W.
Hysteresis and level
Marche
(on)
Arrêt
(off)
ppm
Démarrage
Après le démarrage, patienter quelques minutes avant que le CO2RT-R
n'affichent des valeurs représentatives.
Calibrage
CO2RT-R est précalibré et n'a pas besoin d'être calibré à l'installation.
De plus, CO2RT-R est doté d'une fonction d'autocalibration, ce qui veut
dire qu'il n'est pas nécessaire d'effectuer d'étalonnage manuel pendant
toute la durée de vie du capteur.
1
R
2
C
3
D +
4
D –
5
Hystérésis [%
25% de
la plage
de mesure
Seuil [%
500
1000
2000
ppm
