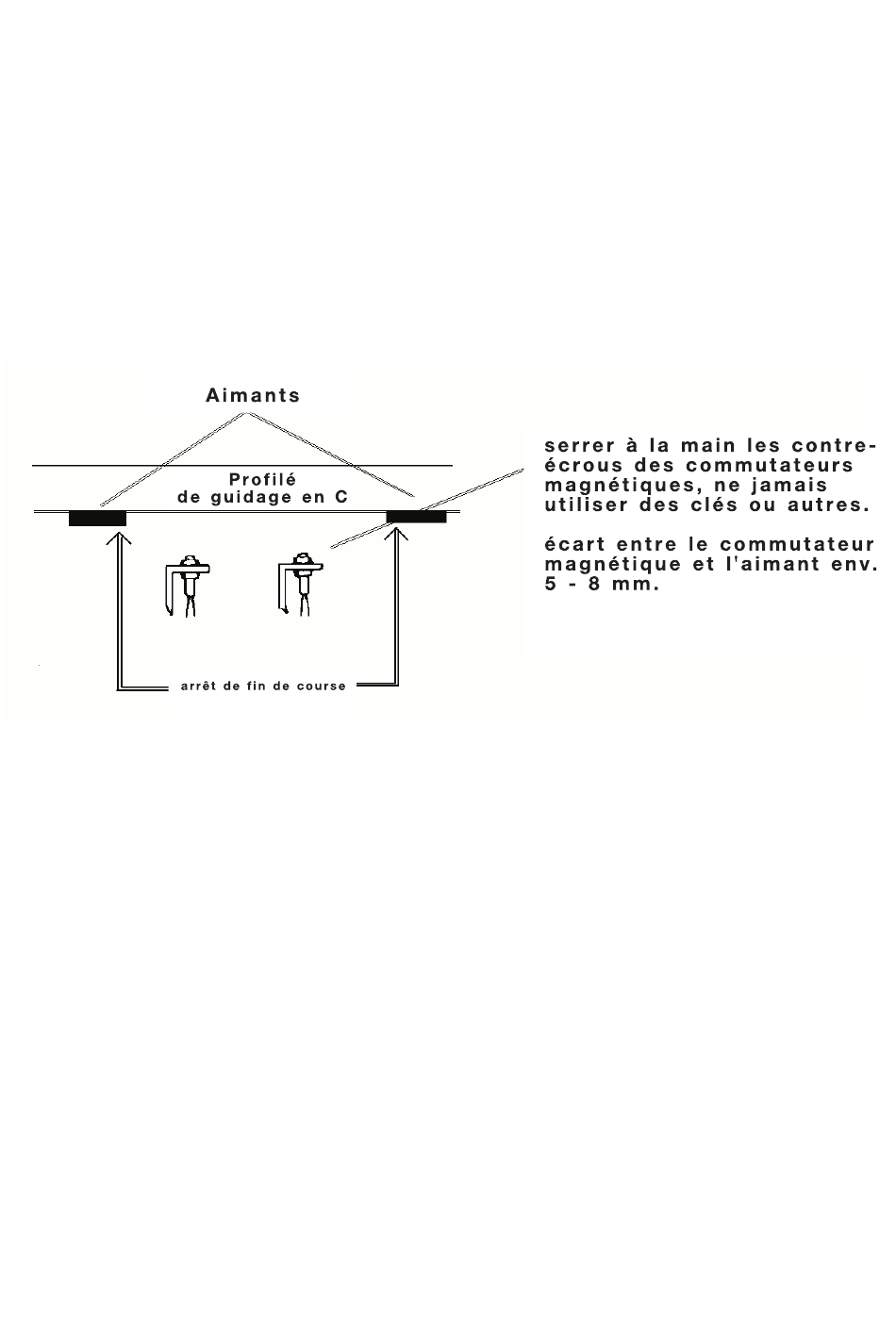

6 . A r r ê t d e f i n d e c o u r s e
L a m i s e h o r s s e r v i c e e n p o s i t i o n f i n a l e " p o r t e o u v e r t e " e t
" p o r t e f e r m é e " s e f a i t p a r l ' i n t e r m é d i a i r e d e c o m m u t a t e u r s
m a g n é t i q u e s . T i r e r a v e c f o r c e s u r l e b o u t o n n o i r s i t u é
s o u s l e m o t e u r p o u r d é v e r r o u i l l e r l e m o t e u r, e t p o u s s e r l a
p o r t e e n p o s i t i o n f i n a l e " O U V E R T " . C o l l e r m a i n t e n a n t l ' u n
d e s a i m a n t s f o u r n i s j u s t e a v a n t l e c o m m u t a t e u r m a g n é t i q u e .
P o u s s e r l a p o r t e e n p o s i t i o n f i n a l e " F E R M É " , e t p r o c é d e r
p a r a n a l o g i e . P o u s s e r m a i n t e n a n t l a p o r t e e n p o s i t i o n "
s e m i o u v e r t " e t v e r r o u i l l e r l e m o t e u r e n p o u s s a n t l e l e v i e r
n o i r v e r s l e h a u t .
7. M i s e e n s e r v i c e e t r é g l a g e d e l a c o m m a n d e d u m o t e u r
D è s q u e l a f i c h e s e c t e u r e s t e n f o n c é e d a n s u n e p r i s e d e
c o u r a n t , l a c o m m a n d e e f f e c t u e u n a u t o - d i a g n o s t i c , l a
d i o d e é l e c t r o l u m i n e s c e n t e r o u g e c l i g n o t e p e n d a n t c e t e m p s .
E n v i r o n 3 s e c o n d e s p l u s t a r d , l a D E L v e r t e s ' a l l u m e e t
i n d i q u e q u e l ' i n s t a l l a t i o n e s t s o u s t e n s i o n .
E f f e c t u e r m a i n t e n a n t d e u x o u v e r t u r e s e t d e u x f e r m e t u r e s
a v e c l a m o t o r i s a t i o n , j u s q u ' à l a p o s i t i o n f i n a l e c o r r e s p o n -
d a n t e .
A t t e n t i o n : S i l a m o t o r i s a t i o n d é p l a c e l e p o r t a i l d a n s
l e s e n s " F E R M É " l o r s d e l a p r e m i è r e i m p u l s i o n , i l f a u t
m o d i f i e r l e s e n s d e r o t a t i o n .
P o u r c e l a , i n v e r s e r l a p o s i t i o n d e s d e u x f i l s 13 e t 14 ,
e t i n v e r s e r l e s d e u x i n t e r r u p t e u r s d e f i n d e c o u r s e
O U V E R T e t F E R M É .
A t t e n t i o n : L e d i s p o s i t i f d e s é c u r i t é m é c a n i q u e n ' e s t
p a s e n c o r e a c t i f p e n d a n t c e s c o u r s e s " d ' a p p r e n t i s s a g e " !
5
