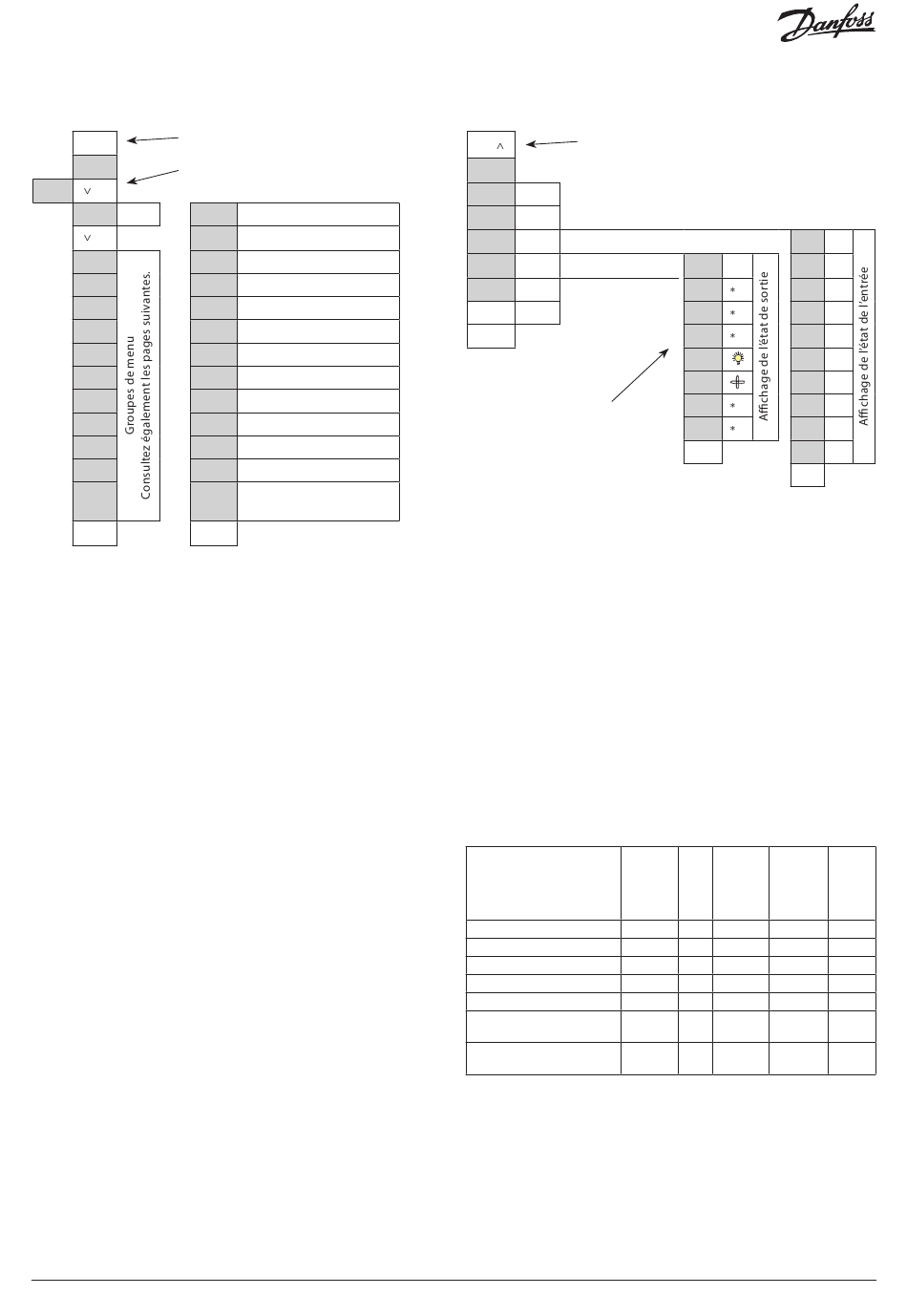

Regroupement de paramètres lors du fonctionnement de l'affichage
Bouton SET, 3 s : Réglages de configuration
SET
PS: Mot de passe (si applicable)
Jeu
(PS)
cFg SET r12
Þ
o61
r-- o03
A-- r89
d-- r00
n-- o30
F-- o20
t-- o21
h-- d01
o-- d03
p-- d10
q-- d04
u-- d02
< <
(Retour) (Retour)
Un bon début
Suivez la procédure ci-dessous pour démarrer au plus
vite la régulation :
1. Aller au paramètre r12 et arrêter le régulateur
(dans un nouvel appareil qui n'a jamais été réglé,
r12 est déjà réglé à 0, ce qui signifie « régulation arrêtée »)
2. Sélectionner l'application selon les diagrammes électriques
des pages 2-3
3. Aller au paramètre o61 et introduire le numéro d'application
4. Pour le réseau. Introduire l'adresse en o03.
5. Puis sélectionner un jeu de préréglages depuis
le tableau d'aide « Type de denrée »
6. Aller au paramètre r89 pour y introduire le numéro
du jeu de préréglages. Les quelques réglages choisis
sont alors transférés au menu.
7. Régler la température de coupure désirée r00.
8. Choisir le réfrigérant via le paramètre o30.
9. Définir les valeurs minimales et maximales du transmetteur
de pression via les paramètres o20 et o21
10. Introduire la méthode de dégivrage désirée en d01
11. Introduire l'intervalle entre débuts de dégivrage en d03
12. Introduire la sonde de dégivrage désirée en d10
13. Introduire le temps de dégivrage maximum en d04
14. Introduire la température d'arrêt de dégivrage en d02
15. Aller au paramètre r12 et débuter la régulation
16. Parcourir la liste des paramètres et modifier les valeurs
usine lorsque cela s'avère nécessaire
17. Mettre le régulateur en service sur le réseau :
• MODBUS : Activer la fonction de scannage dans
l'unité système.
• Si une autre carte de transmission de données
est utilisée dans le régulateur :
- Lon RS485 : Activer la fonction o04
8 | AN300030680307fr-000101
Interrupteur principal
Application
Adresse du MODBUS
Type de denrée
Température de coupure
Type de réfrigérant
Min. plage transmetteur
Max. plage transmetteur
Méthode de dégivrage
Intervalle de dégivrage
Sonde de dégivrage
Temps de dégivrage max.
Température d'arrêt
du dégivrage
Bouton Info, 3 s : Informations pour la maintenance
Inf
StA SET Voir message Regul Etat (à la page 15)
App SET Voir l'application sélectionnée
po SET
Þ
sortie SET
Þ
buS SET Qualité du MODBUS
SoF SET Voir version SW
<
(Retour)
État de sortie
Si on souhaite des informations
sur une sortie de relais, le point
montrera si le relais est activé
(mis sous tension) pour,
par exemple :
do4=non activé
do.4=activé
Type de denrée
Réglage des préréglages (r89).
Après avoir réglé les réglages
1 à 5, la valeur affichée
revient à 0.
Type de denrée = Légumes
Température (r00)
Réglage de temp. max. (r02)
Réglage de temp. min. (r03)
Seuil d'alarme supérieur (A13)
Seuil d'alarme inférieur (A14)
Seuil d'alarme supérieur
pour S6 (A22)
Seuil d'alarme inférieur
pour S6 (A23)
Peut uniquement être réglé quand r12=0.
AI1
AI2
do1
Akv
AI3
do2
AI4
do3
AI5
do4
AI6
do5
di1
do6
di2
do7
di3
Ao1
Ao1
<
<
(Retour)
(Retour)
*)
Fonction de la sortie
(déterminée lors de la configuration).
La régulation des DO et AO peut
également être forcée depuis ce
menu lorsque l'interrupteur général
r12 est dans la position « service ».
La régulation forcée d'une fonction
peut également être effectuée
dans les codes q11 à q27.
**)
Fonction de l'entrée
(déterminée lors de la configuration).
1 2 3 4
Viande/ Aliments
Lait poisson congelés
8 °C 0 °C -2 °C -20 °C
10 °C 4 °C 2 °C -16 °C
4 °C -4 °C -6 °C -24 °C
14 °C 8 °C 8 °C -15 °C
0 °C -5 °C -5 °C -30 °C
14 °C 8 °C 8 °C -15 °C
0 °C -5 °C -5 °C -30 °C
© Danfoss | DCS (vt) | 2019.12
PE
S2A
S4A
**
**
**
**
**
**
**
5
Crème
glacée
-24 °C
