Prozeda grandis 650 HK Mode D'emploi page 9

Quatre circuits chauffants – occupation interne et externe
Tous les circuits chauffants (jusqu'à 4) peuvent être occupés partiellement ou
complètement en externe. Un module flex 400 peut être occupé par un circuit chauffant
mixte ou non mixte.

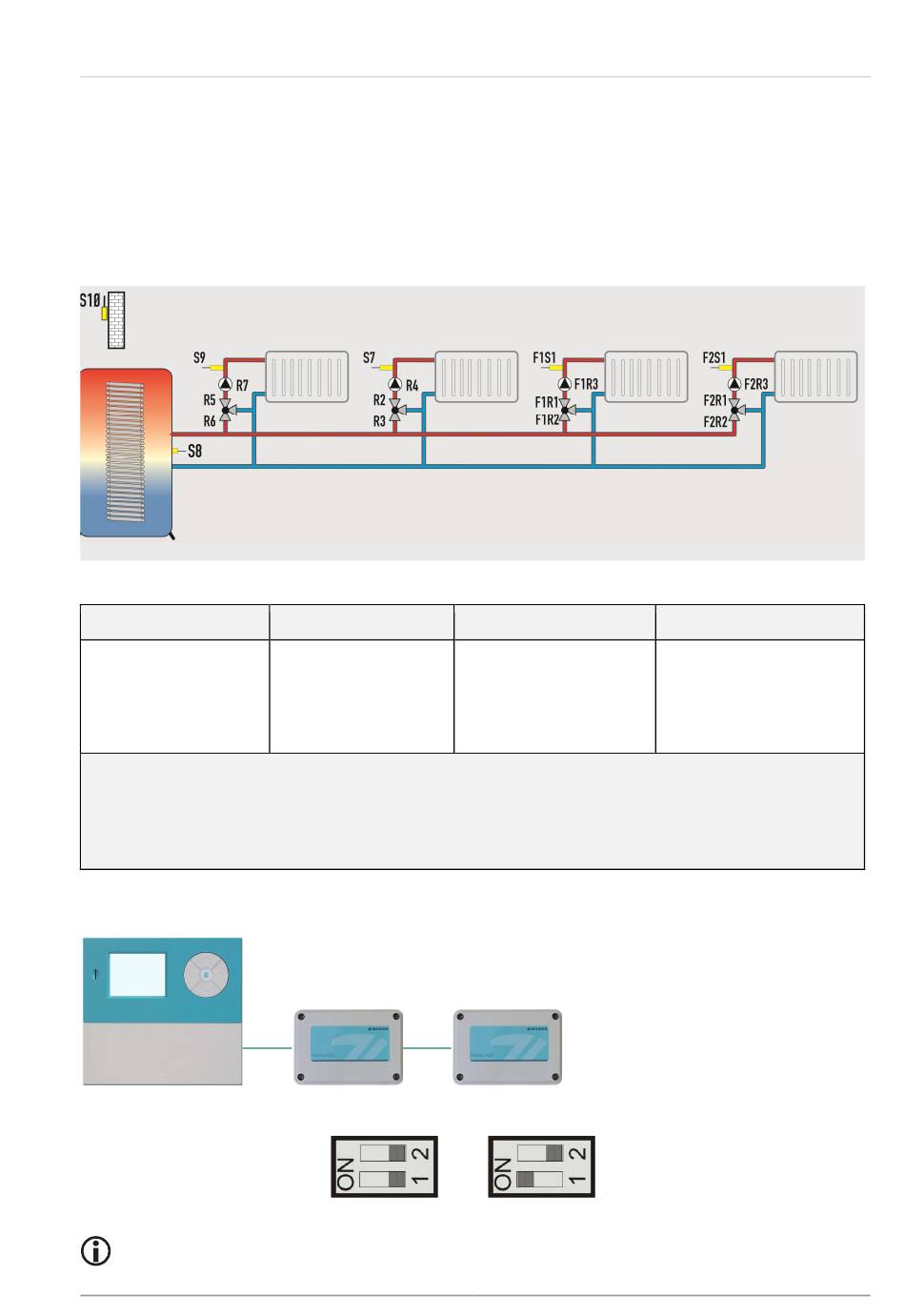

Exemple - Schéma hydraulique avec 2 modules flex 400 :
Quatre circuits chauffants mixtes Occupation : 2x interne, 2x flex 400
HK1 : interne 1
S9 Sonde aller HK 1
R5 Mélangeur HK 1 ouvert
R5 Mélangeur HK 1 fermé
R7 Pompe HK 1
Sondes et sorties pour tous les circuits chauffants :
S8 Sonde ballon 1 au milieu
S10 Sonde température extérieure
R0 Réquisition chaudière
Pas de mélangeur ni de sonde aller si non mixte
HK 1 + HK 2
Note : Si le flex 400 mais pas programmé comme circuit chauffant, ceci peut servir
en complément de régulateur multifonctions.
Interne 1
HK2 : interne 2
S9 Sonde aller HK 2
R2 Mélangeur HK 2 ouvert
R3 Mélangeur HK 2 fermé
R4 Pompe HK 2
HK 3
flex 400 n° 1
Schémas hydrauliques – Circuits chauffants
Interne 2 flex 400 n° 1
HK3 : flex 400 n° 1
F1S1 Sonde aller HK 3
F1R1 Mélangeur HK 3 ouvert
F1R2 Mélangeur HK 3 fermé
F1R3 Pompe HK 3
HK 4
flex 400 n° 2
flex 400 n° 2
HK4 : flex 400 n° 2
F2S1 Sonde aller HK 4
F2R1 Mélangeur HK 4 ouvert
F2R2 Mélangeur HK 4 fermé
F2R3 Pompe HK 4
9
