HOMCOM A91-054 Guide Rapide page 5

FR
Assemblée
2
44
27
3
36
26
16
5
44

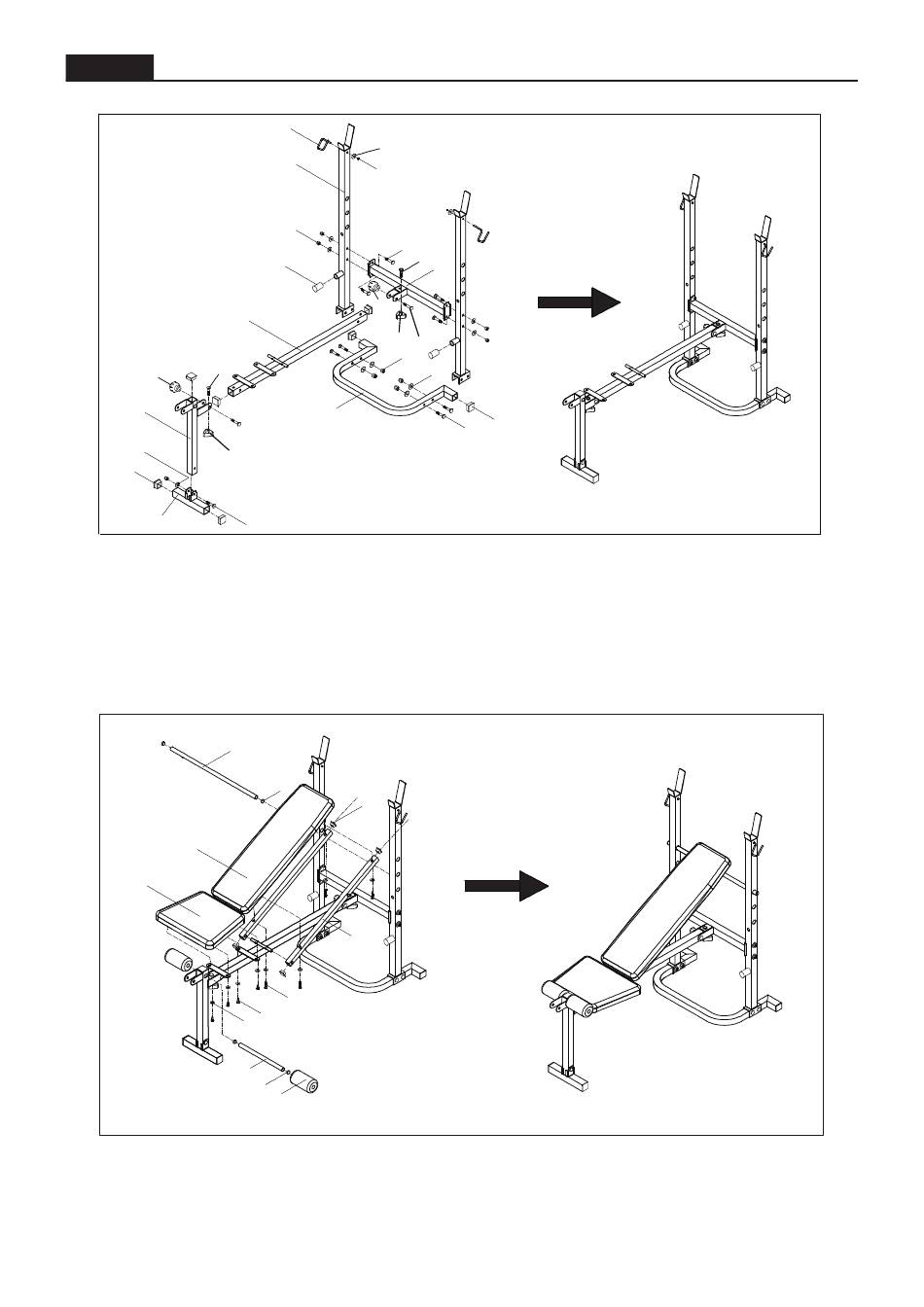

ÉTAPE 1
Fixez les deux montants (1) au stabilisateur arrière "U" (25) utilisez 4 ensembles de vis (28),
la rondelle (36) et l'écrou (41), reliez la traverse (4) aux deux montants (1) Utiliser 4
ensembles de vis (28), rondelle (36) et écrou (41), fixer le faisceau principal (2) au centre de
la traverse (4) utiliser un jeu de vis (29), le bouton (27) et Un jeu de vis (44), le bouton (26).
Ensuite, fixez le montant avant (3) au stabilisateur avant (5) utilisez un jeu de vis (44), la
rondelle (36) et l'écrou (41), et connectez le support avant (3) à l'utilisation du faisceau
principal (2) Un ensemble de vis (29), le bouton (27) et un jeu de vis (44), le bouton (26).
7
15
14
33
36
11
18
ÉTAPE 2
Insérez la barre transversale (7) sur le trou des deux montants (1), fixez la barre de pivotement
(6) au faisceau principal (2), fixez le dossier (15) sur la barre de pivotement (6), utilisez 4
ensembles de vis (32) et laveuse (36), puis fixez le siège (14) sur le faisceau principal (2)
utilisez 4 ensembles de vis (33) et la rondelle (36), Insérer le tube en mousse (26) sur le mon-
tant avant (3) et attacher la mousse (27) au tube en mousse (26).
12
39
1
42
41
28
44
21 4
27
26
29
41
36
25
18
17
6
32
24
19
28
