SQEx 05.2 SQEx 14.2 / SQREx 05.2
ACExC 01.2 Non-Intrusive
Montage
Respecter avant la co-
nnexion :
5.4.2.

Support temporaire

Application
SQREx 14.2 Bloc de commande : électronique (MWG)

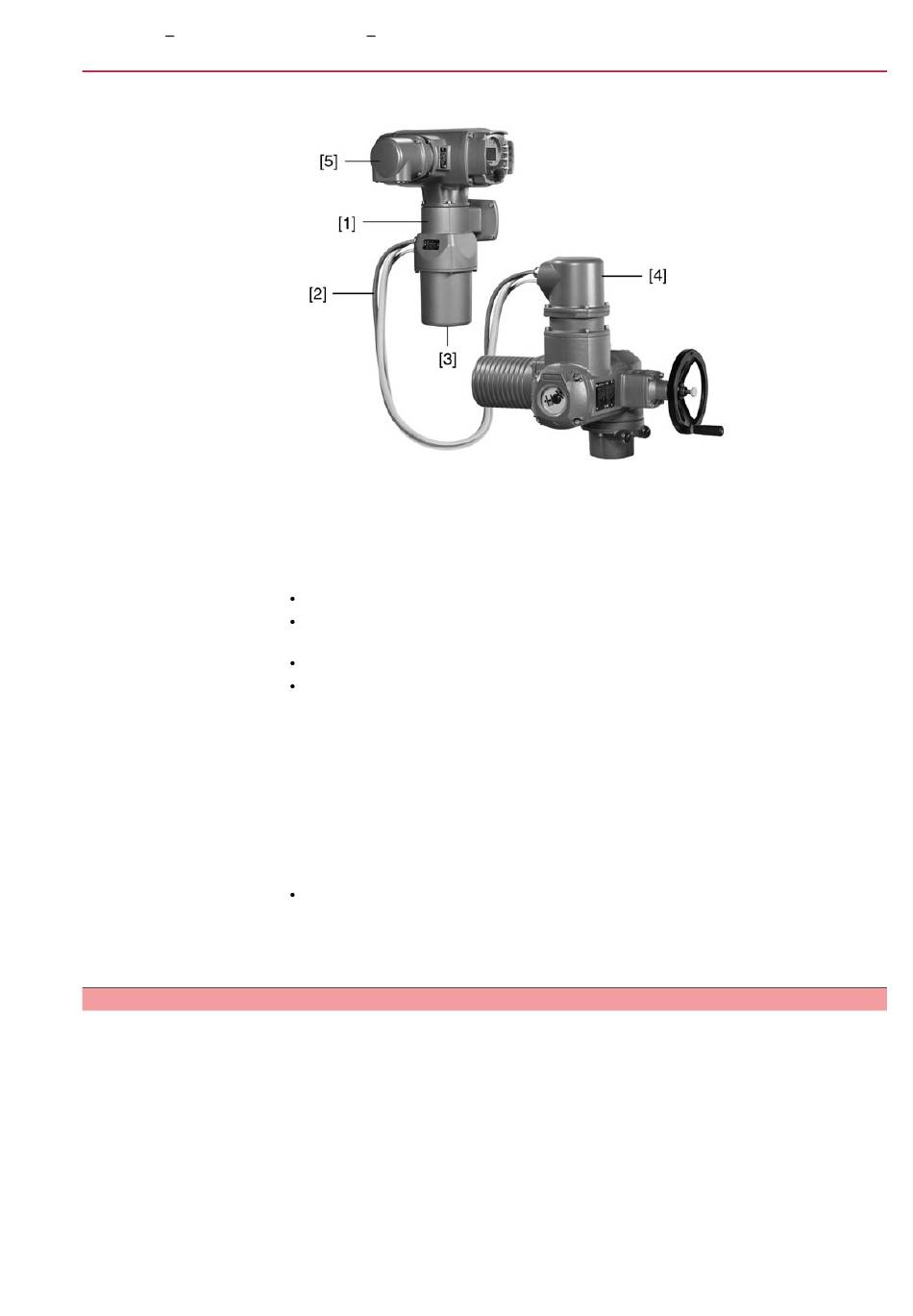

Figure 17 : Montage avec support mural
[1] Support mural
[2] Câbles de liaison
[3] Raccordement électrique du support mural (XM)
[4] Raccordement électrique du servomoteur (XA)
[5] Raccordement électrique de la commande (XK) - connecteur client
Longueur admissible des câbles de liaison : maxi. 100 m
Longueur admissible des câbles de liaison pour une séparation ultérieure du
servomoteur et de la commande : maxi. 10 m
Nous recommandons : Jeu de câbles LSW21-KES ou LSW22-KP AUMA.
En cas de non-utilisation du jeu de câbles AUMA :
- Utiliser des câbles de liaison appropriés, souples et blindés.
- Utiliser un câble de données séparé de type CAN à impédance de 120
Ohm pour les applications avec MWG (transmetteur magnétique de position
et de couple) (p.ex. UNITRONIC BUS-FD P CAN UL/CSA - 2 x 2 0,5 mm²,
société Lapp).
- Connexion du câble de données : XM2-XA2 = CAN L, XM3-XA3 = CAN
H.
- Alimentation de tension MWG : XM6-XA6 = GND, XM7-XA7 = +24 V DC
(cf. schéma de câblage).
Si des câbles de liaison sont disponibles, p.ex. du chauffage, étant câblés dire-
ctement du servomoteur au connecteur client XK (XA-XM-XK, cf. schéma de
câblage), ces câbles de liaison doivent être soumis à un test d'isolement selon
EN 50178. Les câbles de liaison du MWG forment une exception et ne doivent
pas être soumis à un test d'isolement.
Support temporaire pour une conservation sûre du connecteur retiré.
Pour empêcher le contact direct et pour protéger contre les influences de
l'environnement.
Raccordement électrique
25
