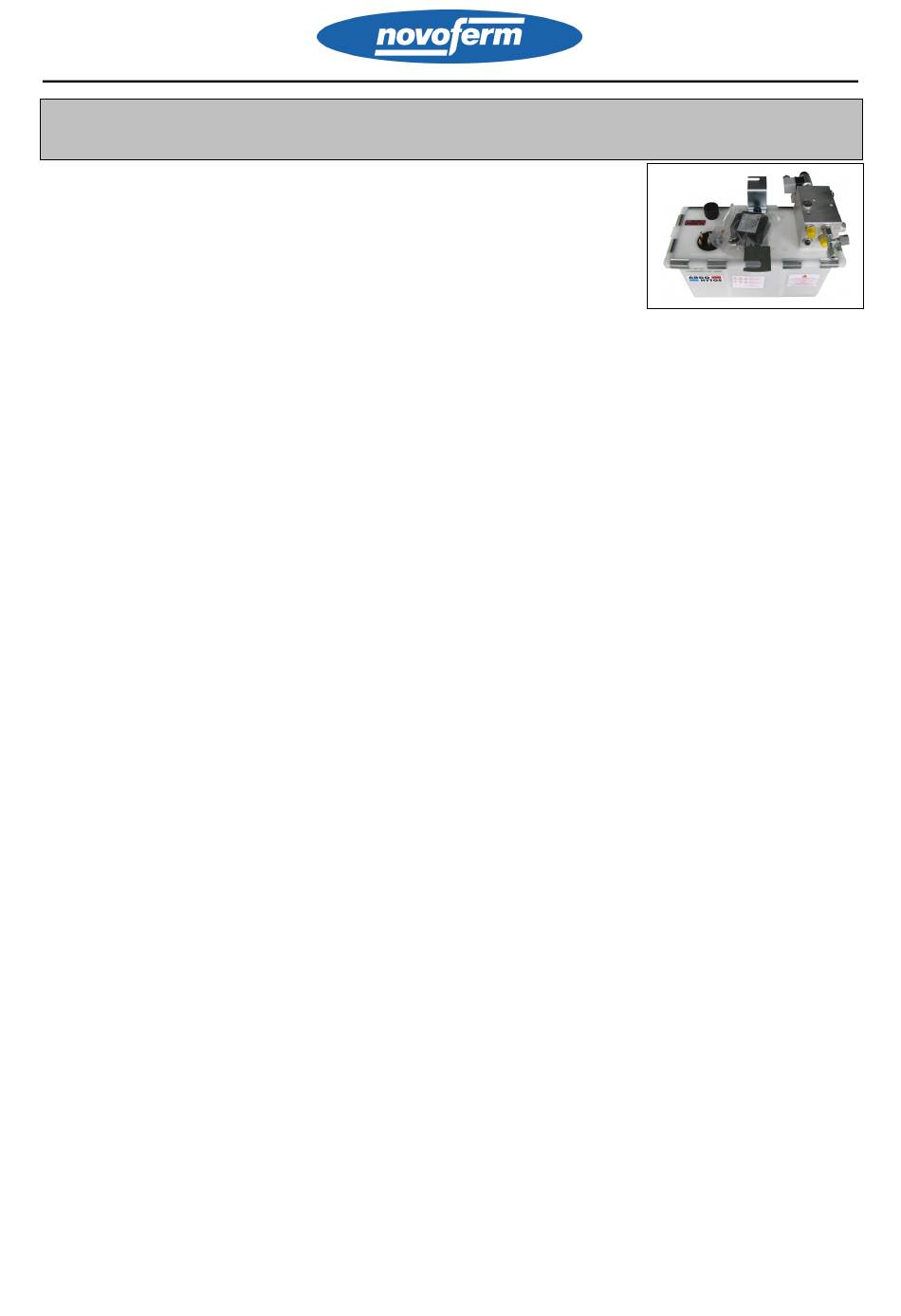

Hydraulique NovoDock L530
Instructions de réglage
Numéro du groupe hydraulique: DS0110340
Puissance du moteur:
Descriptif:
1.
Instructions de base
Ces instructions de réglage s'adressent aux personnes impliquées dans l'installation, la
maintenance ou l'entretien des systèmes hydrauliques sur les niveleurs de quai. Toutes les
manipulations sur les systèmes hydrauliques doivent être réalisées par des experts ou des
personnes qualifiées. Les normes et règles sont supposées être connues.
Avec l'aide de ces instructions, un expert ou une personne qualifiée peut effectuer tous les travaux
d'ajustement nécessaires au groupe hydraulique. De plus, ces instructions sont destinées à
prévenir des risques existants pour la vie et la santé de l'expert ou de la personne qualifiée, ou
d'un tiers. Toute personne ayant travaillé sur le système hydraulique doit avoir lu et compris ce
manuel d'instruction du début à la fin.
Seules les huiles hydrauliques et les pièces détachées approuvées par le fabricant sont utilisées.
Sans quoi, il n'y aucune garantie d'un fonctionnement optimal. En outre, la garantie est nulle !
1.1.
Avertissements sur les risques possibles
D'après une analyse des risques, on attire l'attention sur les risques suivants :
REMARQUE: Veillez à ce que tous les travaux d'installation, d'entretien et de réparation sur le
groupe hydraulique soient soumis à des prescriptions légales sur la prévention des accidents et la
protection de l'environnement, ainsi qu'aux réglementations nationales et aux normes techniques
reconnues pour l'exécution sûre et correcte des travaux.
ATTENTION: Le groupe hydraulique contient des composants électriques. Toutes les connexions
électriques doivent être réalisées par un électricien qualifié et d'après le plan de câblage.
MISE EN GARDE: Avant de commencer la manipulation, veillez à ce que le niveleur de quai soit
sécurisé conformément aux spécifications des manuels d'entretien correspondants, afin d'assurer
un travail en toute sécurité. Si le système hydraulique est sans pression, le groupe hydraulique doit
être déconnecté de l'alimentation et le contrôle doit être protégé contre la reconnexion.
ATTENTION: Le groupe hydraulique et tous les éléments relatifs à celui-ci peuvent être sous
pression.
1.2.
Localisation du groupe et processus de montage
Le groupe hydraulique ne peut être monté qu'avec le support de montage sous la plateforme. Un
défaut de montage peut endommager l'unité, en particulier le réservoir en plastique. Voir
également les schémas de la situation d'installation en annexes de ce document.
Sous réserve de modifications techniques.
1,1kW
Groupe hydraulique
à lèvre télescopiquesAvec 2 électrovannes
Version: 0.3
Date: 16.01.2018
Page: 1 / 10
Publicité
Table des Matières
Manuels Connexes pour Novoferm NovoDock L530
Sommaire des Matières pour Novoferm NovoDock L530
- Page 1 Version: 0.3 Date: 16.01.2018 Page: 1 / 10 Hydraulique NovoDock L530 Instructions de réglage Numéro du groupe hydraulique: DS0110340 Puissance du moteur: 1,1kW Descriptif: Groupe hydraulique à lèvre télescopiquesAvec 2 électrovannes Instructions de base Ces instructions de réglage s’adressent aux personnes impliquées dans l’installation, la maintenance ou l’entretien des systèmes hydrauliques sur les niveleurs de quai.
-
Page 2: Installation Électrique Et Connexion À La Source De Courant
Version: 0.3 Date: 16.01.2018 Page: 2 / 10 Le respect des consignes de propreté est une condition fondamentale pour un fonctionnement sans problème du système hydraulique. Tous les composants hydrauliques sont faits avec une grande précision. Toute contamination peut provoquer un dysfonctionnement ou raccourcir la durée de vie de l’appareil. - Page 3 Version: 0.3 Date: 16.01.2018 Page: 3 / 10 Niveau d’huile minimum: • Le niveau d’huile minimum ne doit pas être plus de 6 cm sous le marquage “FULL“. Niveau d’huile optimal en position de repos: • Le marquage “MIN” indique le niveau d’huile optimal quand le niveleur de quai est en position de repos.
-
Page 4: Premier Démarrage
Version: 0.3 Date: 16.01.2018 Page: 4 / 10 Tableau des huiles hydrauliques recommandées: Type Temp.-Area [º C] Utilisation Huile standard MD Performance - 20 to +50 Conditions normales (DS0704440) hydraulic oil Huile basse Endroits critiques et non protégés température AVIATICON HV-CHF - 40 to +50 (ex. -
Page 5: Ajuster La Pression D'élévation
Version: 0.3 Date: 16.01.2018 Page: 5 / 10 Réglage du groupe hydraulique Exigences: • Les composants hydraulique et électrique du niveleur de quai sont entièrement installés. • Un manomètre est connecté au port de mesure « M » ou directement sur le flexible du vérin de plateau. -
Page 6: Compléter L'ajustement
Version: 0.3 Date: 16.01.2018 Page: 6 / 10 Pression de sortie de la lèvre télescopique Le réglage d’usine de la vanne « 10 » est fixé à 50 bars et ne peut pas être réglé. Ajuster la vitesse d’abaissement de la plateforme La vitesse d’abaissement de la plateforme est réglée suivant les spécifications du fabricant et peut être ajustée si besoin. -
Page 7: Schéma Hydraulique
Version: 0.3 Date: 16.01.2018 Page: 7 / 10 Schéma Hydraulique : Signes sur l’unité: 1 / P Pompe hydraulique 2 / M Moteur électrique 3 / RV Clapet anti-retour 4 / DB1 Limiteur de pression (Montée) Filtre d’aspiration réservoir Filtre d’aération Valve Montée –... - Page 8 Version: 0.3 Date: 16.01.2018 Page: 8 / 10 4. Remarques Tableau 1: Intervalles de contrôle et de maintenance pour assurer un fonctionnement sûr du groupe Tous les 2 Intervalle Quotidien Hebdomadaire Trimestriel Annuel Huile hydraulique Niveau d’huile Température Changement Système hydraulique Fuite Endommagement...
-
Page 9: Schéma De Montage
Version: 0.3 Date: 16.01.2018 Page: 9 / 10 Schéma de montage Sous réserve de modifications techniques. - Page 10 Version: 0.3 Date: 16.01.2018 Page: 10 / 10 5. Résumé des instructions – DS0110340 Remarque: Avant d’utiliser ce résumé, les instructions d’ajustement doivent être lues. Les remarques, les instructions de sécurité et de maintenance doivent avoir été prises en compte. Ajuster la pression d’élévation •...
