Medva MAG NET 800 PRO Notice D'instructions page 5

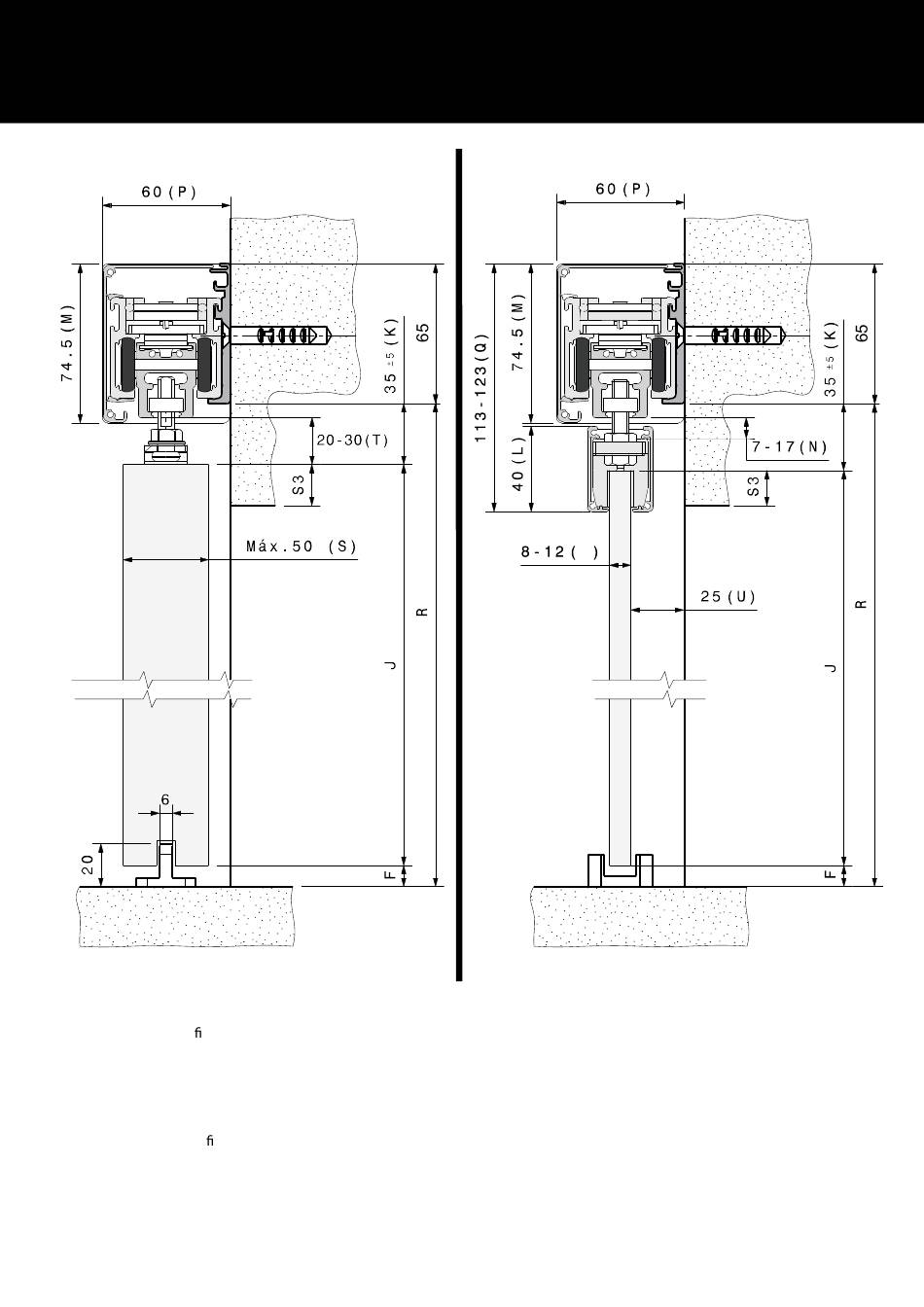

CALCUL POSITION PROFIL POUTRE
CALCUL POSITION PROFIL POUTRE
PORTE EN BOIS
F- Distance porte-sol 8 à 12 mm
J- Hauteur porte.
K- Constante pro l poutre-porte.
L- Hauteur pince.
M- Hauteur capot.
N- Distance chariot-pince.
P- Largeur capot.
Q- Hauteur total capot-plaque pince.
R- Distance sol-pro l poutre
S- Largeur porte en bois-verre.
T- Distance chariot-porte en bois.
U- Séparation mur-porte en verre.
S3- Chevauchement porte hauteur supérieure.
PORTE EN VERRE (PINCES)
POSITION PROFIL POUTRE (R) = F+J+35
S
