Fixation Sur Muret; Fixation En Encastrement - Renz Courriel Notice De Montage Et De Mise En Service

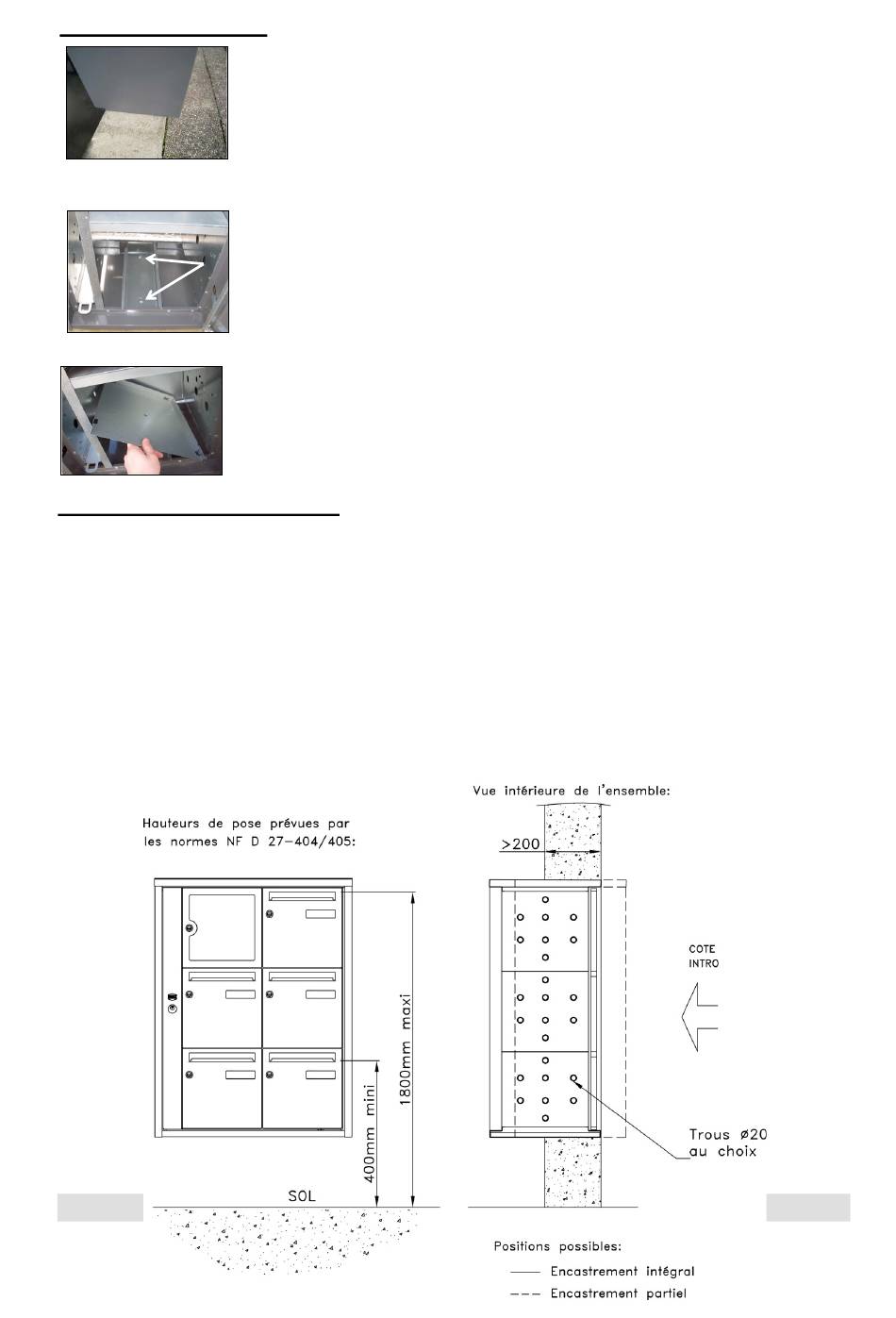

Fixation sur muret :

Fixation en encastrement :

Pour un mur > 200 mm
Ouvrez l'ensemble, puis à l'aide d'un tournevis, enfoncez les opercules « utiles » (Ø 20 mm)
en fonction du type d'encastrement souhaité (total ou partiel).
Percez au travers de l'habillage avec un foret à tôle adapté afin de laisser passer les
chevilles adéquates. Veiller à ce que l'ensemble repose sur le mur, les vis ne devant en
aucun cas supporter la totalité du poids de l'ensemble.
Contre-percez à travers les trous Ø 20 mm avec un foret à béton et insérez les chevilles
dans le mur. Pour les ensembles de 2 et 3 alvéoles en hauteur, il est nécessaire de fixer
votre boîte aux lettres par 2 vis dans la hauteur côté droit et gauche. Ajoutez une vis au
milieu, pour les ensembles de 4 et 5 alvéoles en hauteur, soit 3 de chaque côté.
Posez l'ensemble de boîtes aux lettres sur le muret de façon centrée
(le mur doit avoir une largeur minimum de 200 mm).
Puis, ouvrir l'ensemble (attention au risque de basculement de
l'ensemble). Pour votre sécurité, le port de gant de protection est
fortement conseillé.
Dans le fond de l'ensemble, repérez les deux trous de perçage prévus
et tracez à travers l'emplacement des trous de fixation.
Retirez l'ensemble du muret, percez les trous et mettre en place les
chevilles. Attention les vis, chevilles et rondelles ne sont pas fournies
et devront être adaptées en fonction du type de support (agglos,
béton,...). Remettre l'ensemble sur le muret et le fixer à l'aide des vis
et des rondelles.
Prendre les planchers inférieurs, étiquette vers le bas et les incliner à
45° afin de les mettre en place dans l'ensemble.
Remettre les planchers à l'horizontal et les clipper à l'arrière puis à
l'avant.
5
