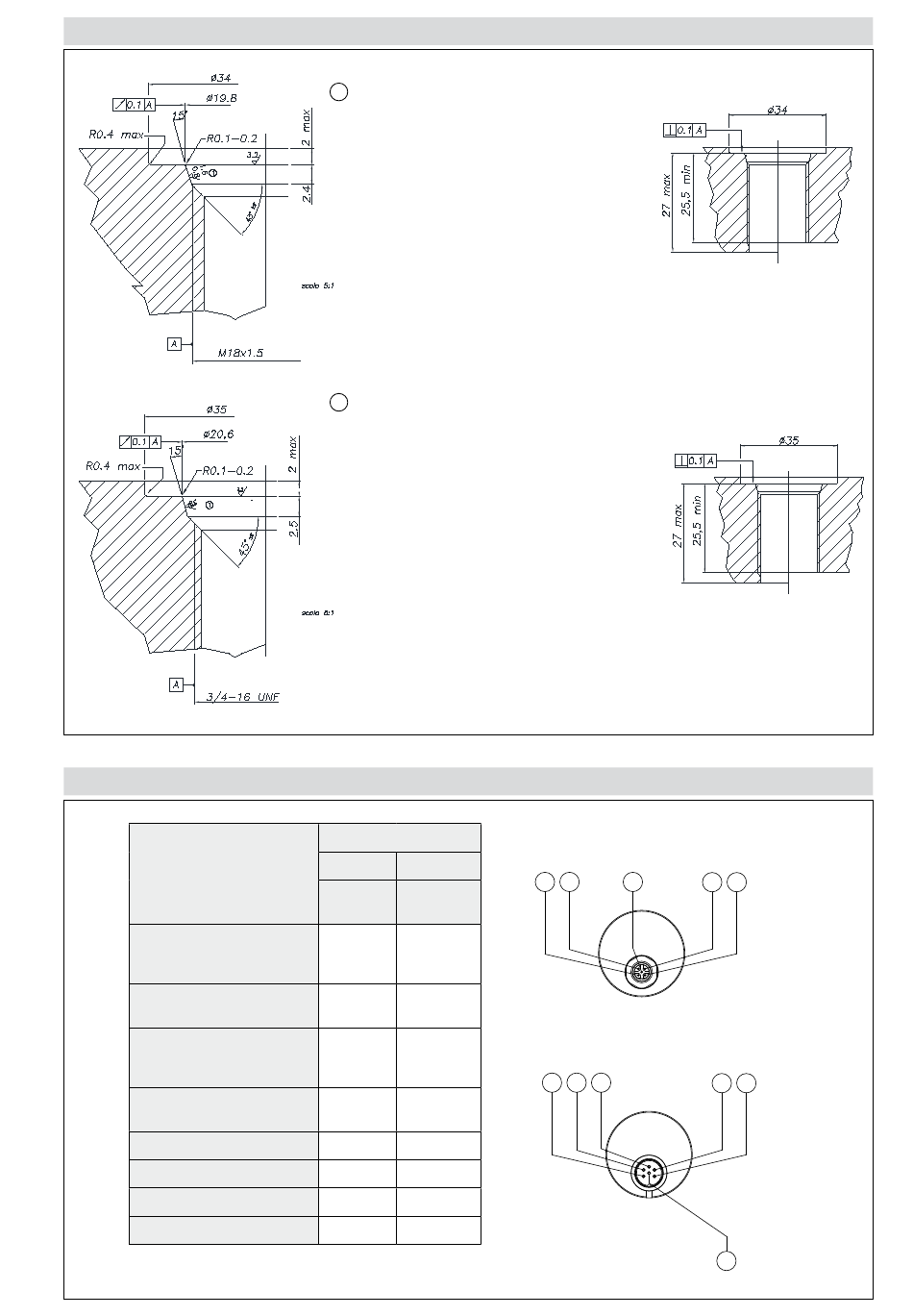

INSTALLATION DANS UN CYLINDRE
CONNEXIONS ELECTRIQUES
Fonction
Sortie 1 (position)
0...10V
4...20mA
GND Sortie 1
(0V)
Sortie 2 (position inverse)
10...0V
20...4mA
GND Sortie 2
(0V)
Alimentation +
Alimentation GND
n.c.
n.c.
1
FILETAGE M18x1,5
La surface d'étanchéité doit être exempte
d'éraflures longitudinales ou en spirale
Ro 1.6 μm pour les joints d'étanchéité SANS
pulsation de pression
Ro 0.8 μm pour les joints d'étanchéité à
pulsation de pression
Joint torique préconisé :
PARKER
6-349 15,4x2,1
Matériau:
Viton 90° Shore-A
Compositions: PARKER N552-90
1
FILETAGE 3/4"-16UNF
La surface d'étanchéité doit être exempte
d'éraflures longitudinales ou en spirale
Ro 1.6 μm pour les joints d'étanchéité SANS
pulsation de pression
Ro 0.8 μm pour les joints d'étanchéité à
pulsation de pression
Joint torique préconisé :
PARKER
3-908 16,36x2,21
Matériau:
Viton 90° Shore-A
Compositions: PARKER N552-90
CONNECTEUR
WRG-A-A
WRG-A-B
5 pôles
6 pôles
M12
M16
1
1
2
2
3
3
2
4
5
5
4
6
-
-
-
-
Sortie
WRG-A-A
1
4
5
3
Sortie
WRG-A-B
5
4
3
2
2
1
6
