1. Tilslutning for cirkulationsrør ¾"
Anschluss für zirkulationrohr ¾"
Circulation pipe connection ¾"
Branchement à tuyeau de circulation ¾"
2. Varmtvandsudtag ¾"
Warm Wasser ¾"
Hot water connection ¾"
Sortie eau chaude ¾"
3. Koldt vandsindtag ¾"
Kalt wasser ¾"
Cold water connection ¾"
Alimentation eau froide ¾"
4. Retur suppleringsspiral ¾"
Rücklauf Sol ¾"
Return supplementary coil ¾"
Retour échangeur supplémentaire¾"
5. Fremløb suppleringsspiral ¾"
Vorlauf Sol ¾"
Inlet supplementary coil ¾"
Alimenration échangeur supplémentaire ¾"
L'échangeur pour un circuit solaire est intégré que dans la variante Compact P Solaire et Compact
P Rafraichissement Solaire
Sous réserve de modifications ultérieures

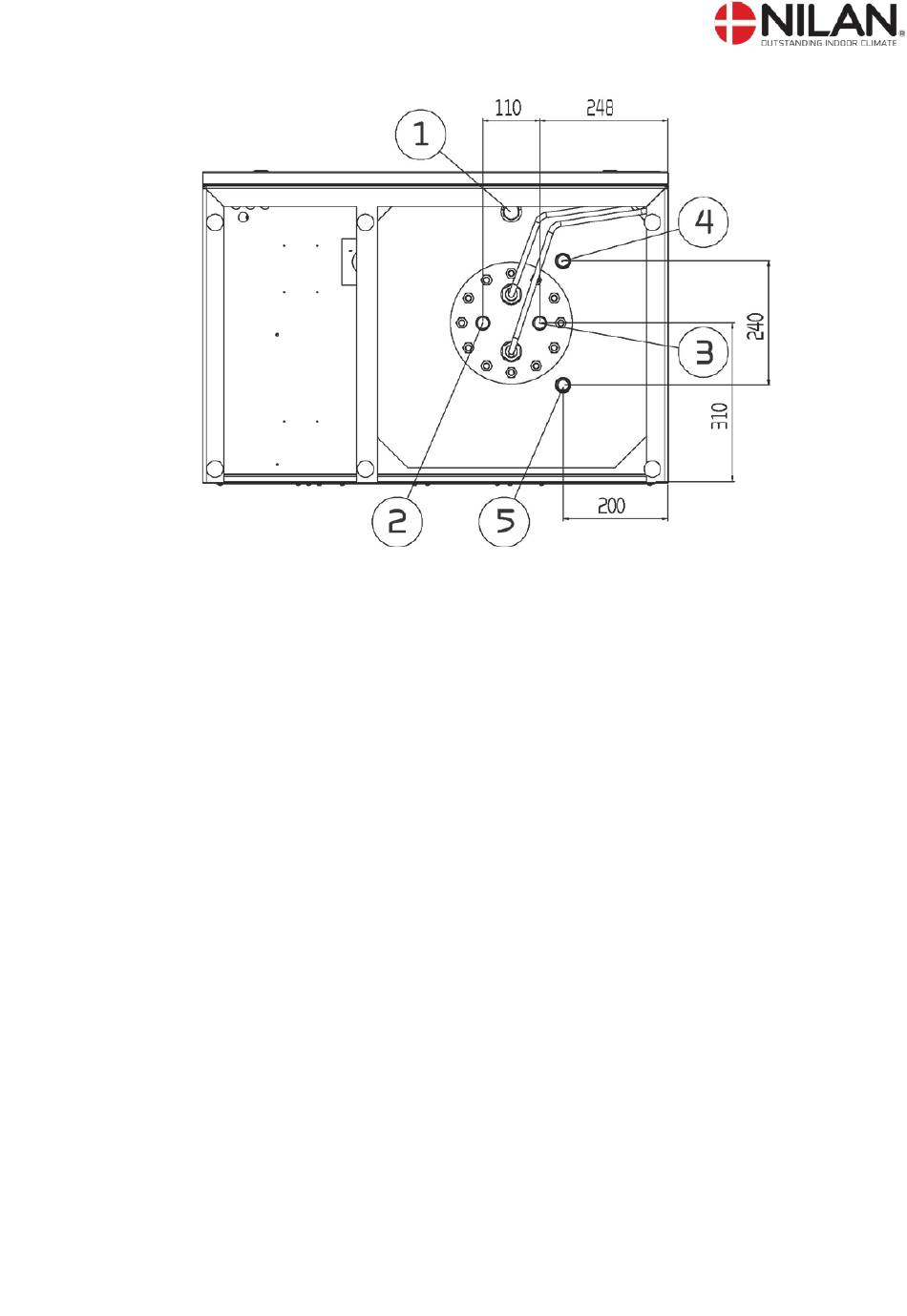

Figur 6: Raccordement sanitaire
