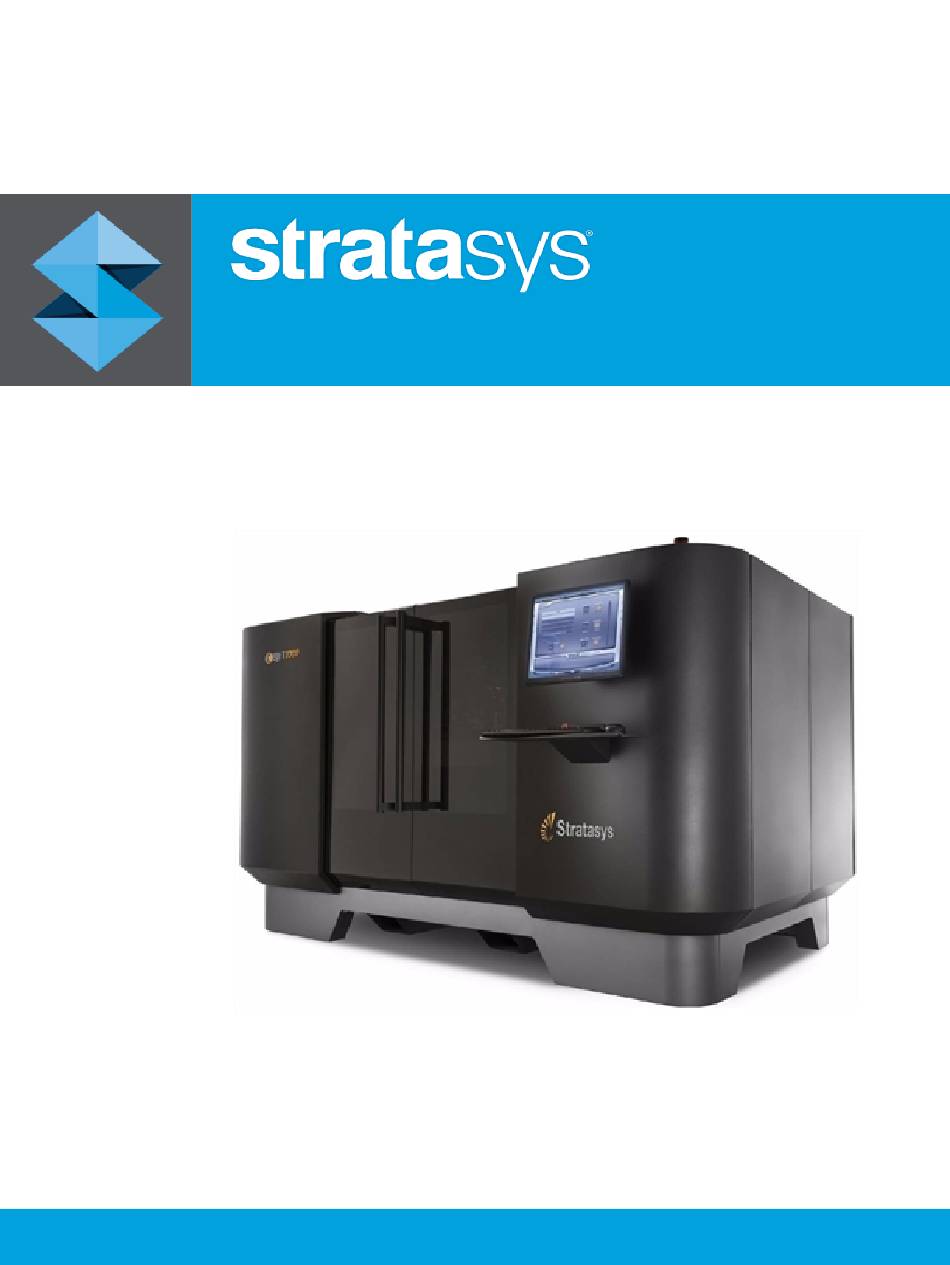

Guide d'utilisation
Objet1000 Plus
Système d'impression 3D
DOC-06810 Rév. C

Publicité

Table des Matières
loading

Manuels Connexes pour Stratasys Objet1000 Plus

Sommaire des Matières pour Stratasys Objet1000 Plus

  • Page 1 Guide d'utilisation Objet1000 Plus Système d'impression 3D DOC-06810 Rév. C...

  • Page 2: Marques Commerciales

    (même si Stratasys a été informée de la possibilité de tels dommages), résultant des faits suivants : (i) utilisation ou impossibilité d'utilisation du produit ou du logiciel ; (ii) coût d'approvisionnement de biens et services de remplacement résultant des produits, biens, données, logiciels, informations ou...
  • Page 3 Ce produit est couvert par un ou plusieurs des brevets américains suivants : 6259962 6569373 6658314 7209797 7225045 7364686 7369915 7500846 7604768 7628857 7658976 7725209 7896639 7958841 7962237 7991498 7996101 8219234 8278866 8323017 8469692 8781615 8865047 8932511 9017589 9020627 9031680 9227365 Stratasys Ltd. www.stratasys.com   DOC-06810 Révision C mars 2020 DOC-06810 Rév. C...

  • Page 4: Table Des Matières

    Sommaire 1  À propos de ce guide Utilisation de ce guide Ressources supplémentaires Terminologie utilisée dans ce guide 2  Sécurité Dispositifs de sécurité Symboles et panneaux d'avertissement Consignes de sécurité Installation de l'imprimante Utilisation de l'imprimante Rayons UV Maintenance de l'imprimante Matériaux de modèle et de support Lampes UV Premiers secours pour utiliser les matériaux d'impression Contact cutané Contact oculaire Ingestion Inhalation Élimination des déchets 3  Présentation de Objet1000 Plus Imprimante 3D Bienvenue dans l'impression Connex™ Configurations de travail Fichiers source Fichiers STL Fichiers STC Matériaux d'impression Stockage Durée de conservation Exposition à la lumière Considérations relatives à la sécurité Mise au rebut Environnement de travail Préparation des fichiers pour utilisation avec les systèmes d'impression  PolyJet 3D Conversion des fichiers CAO au format STL Conversion des fichiers CAO au format SLC Applications logicielles de préparation des tâches d'impression 4 ...
  • Page 5 5  Utilisation de Objet Studio Démarrage Objet Studio Avertissement de sécurité de Windows® 7 Interface Objet Studio Commandes du ruban Menu des commandes Objet Studio Volet de l'arborescence du modèle 5-10 Affectation de propriétés aux objets masqués 5-10 Préparation des modèles pour la production 5-11 Fichiers OBJDF : vue d'ensemble 5-11 Fichiers de modèle 5-11 Placement des objets sur le plateau de fabrication 5-12 Ouverture des fichiers du plateau Objet 5-17 Commandes du modèle d'accès rapide 5-19 Sélection des objets 5-20 Copie et collage des objets 5-21 Fini de surface 5-22 Fractionnement des objets en composants 5-23 Paramètres modèle-matériau 5-24 Changement de matériau de modèle 5-26 Matériaux numériques 5-27 Affectation d'un matériau de modèle aux objets 5-28 Placage des objets 5-28 Placement des objets sur le plateau de fabrication 5-30...
  • Page 6 Division des objets 5-65 Choix de la solidité du support 5-66 « Hollow (Creux) » : remplissage des modèles avec du matériau de sup- port 5-68 Affichage en coupe des objets 5-70 Enregistrement de l'écran d'affichage sous forme de fichier image 5-71 Enregistrement des plateaux de fabrication 5-71 Personnalisation Objet Studio 5-73 Créer une barre d'outils d'accès rapide 5-73 Masquage du ruban 5-76 Couleurs d'affichage 5-76 Raccourcis clavier 5-78 Paramétrage des préférences de l'utilisateur 5-79 Fonctions du mode Professionnel 5-80 Paramètres par défaut 5-81 Configuration du pilote OpenGL 5-82 Obtenir une assistance supplémentaire Objet Studio 5-84 Version Objet Studio, module de matériau et fonctions sous licence 5-84 Surveillance et gestion des tâches d'impression 5-87 Écran Job Manager 5-88 Paramétrage de la connexion de l'imprimante à distance (mode client) 5-93 Commandes de Job Manager 5-94 Configuration des alertes utilisateur...
  • Page 7 Test et calibrage des lampes UV 6-66 Remplacement du tuyau de déchets du rouleau 6-70 Calibrage des cellules de charge 6-74 Remplacement du filtre à odeur 6-76 Remplacement des lampes UV 6-76 Tests intégrés 6-82 Remplacement des conteneurs de déchets 6-88 Nettoyage des panneaux extérieurs 6-89 Nettoyage de l'écran UV 6-89 7  Manipulation des modèles imprimés Retrait des modèles après impression Retrait du plateau de fabrication de l'imprimante Retrait du matériau de support Traitement après impression Modèles réalisés avec VeroClear Instructions de photoblanchiment Stockage des modèles Ressources supplémentaires Centre d'assistance Stratasys Communauté GrabCAD DOC-06810 Rév. C...

  • Page 8: Utilisation De Ce Guide Ressources Supplémentaires Terminologie Utilisée Dans Ce Guide

    À propos de ce guide Utilisation de ce guide Ressources supplémentaires Terminologie utilisée dans ce guide DOC-06810 Rév. C...

  • Page 9: Ressources Supplémentaires

    Objet1000 Plus Guide d'utilisation 1 À propos de ce guide Utilisation de ce guide Ce guide d'utilisation présente les instructions d'installation, d'utilisation et de  maintenance des systèmes d'impression 3D Objet1000 Plus. Il explique  comment utiliser les fonctions et présente des exemples pratiques pour vous  guider dans l'utilisation du système. Le texte et les figures dans ce guide sont basés sur l'imprimante 3D  Objet1000, la version logicielle 100.3.0et Objet Studio la version logicielle 9.2. Le présent guide suppose que : • tous les composants matériels, logiciels et réseau de votre système sont  installés, configurés et opérationnels. • l'opérateur possède des connaissances pratiques de la plate-forme PC  ® Windows Ressources supplémentaires Consultez le Centre d'assistance Stratasys pour télécharger la dernière édition  de ce document.   C e document est également disponible dans d'autres langues. Pour toute question ou commentaire sur la façon dont les informations sont  présentées dans ce guide, ou pour exprimer vos suggestions pour les éditions à  venir, merci d'adresser un message à c-support@stratasys.com. Stratasys vous encourage à en apprendre plus sur votre imprimante et ses  capacités dans des conditions réelles. Une quantité d'informations est  disponible dans le Centre d'assistance, votre portail contenant des milliers  d'actifs de connaissances, y compris des informations sur la conception, les  applications, les matériaux et la formation Web. Le site contient également ...

  • Page 10: Terminologie Utilisée Dans Ce Guide

    Objet1000 Plus Guide d'utilisation 1 À propos de ce guide Terminologie utilisée dans ce guide Plateau de Dans l'application de préparation de l'impression : surface  fabrication affichée à l'écran, qui représente le plateau de fabrication  proprement dit situé dans l'imprimante. Dans l'imprimante : surface sur laquelle les modèles sont  produits. Liquide de Nettoyant destiné à rincer les tuyaux d'alimentation du matériau  nettoyage et le bloc d'impression, utilisé pour éliminer complètement le  matériau de modèle et de support du système avant de charger un  autre type de matériau dans l'imprimante et avant un arrêt  prolongé. Le liquide de nettoyage est fourni dans des contenant de  matériau.
  • Page 11 Objet1000 Plus Guide d'utilisation 1 À propos de ce guide Matériau de Matériau utilisé pour fabriquer les modèles. modèle Objet Studio Application logicielle qui prépare les fichiers pour l'impression sur  les imprimantes Stratasys PolyJet. OBJDF Extension d'un fichier qui contient les informations de géométrie  d'un objet et les matériaux nécessaires pour l'imprimer. Les  fichiers objdf sont créés dans Objet Studio. OBJTF Extension d'un fichier qui contient toutes les informations  nécessaires pour une tâche d'impression d'un modèle sur les  imprimantes 3D PolyJet. Un fichier objtf est utilisé par Objet  Studio pour envoyer une tâche d'impression à une imprimante 3D  PolyJet. OBJZF Extension d'un fichier « wrapper » compressé, contenant tous les  fichiers utilisés dans un plateau de fabrication Objet Studio. En  utilisant des fichiers objzf, une tâche d'impression peut être  enregistrée sous forme de fichier unique afin d'en faciliter le  stockage et le transfert. Ordinateur de Ordinateur interne de l'imprimante Objet1000 qui la commande. l'imprimante Interface de Interface graphique utilisateur (GUI) utilisée pour commander les ...

  • Page 12: Sécurité

    Sécurité Dispositifs de sécurité Symboles et panneaux d'avertissement Consignes de sécurité Installation de l'imprimante Utilisation de l'imprimante Rayons UV Maintenance de l'imprimante Matériaux de modèle et de support Lampes UV Premiers secours pour utiliser les matériaux d'impression2-8 Contact cutané Contact oculaire Ingestion Inhalation Élimination des déchets DOC-06810 Rév. C...
  • Page 13 Objet1000 Plus Guide d'utilisation 2 Sécurité Dispositifs de sécurité Objet1000 les imprimantes 3D sont équipées des dispositifs de  sécurité suivants : L'alimentation électrique de la lampe UV et des moteurs de  Commutateur de verrouillage mouvement est coupée à l'ouverture des portes. Avertissement Ne désactivez (neutralisez) pas l'interrupteur de verrouillage sous peine d'encourir des blessures personnelles  graves. Si l'interrupteur de verrouillage ne fonctionne pas  correctement, n'utilisez pas l'imprimante, et contactez votre  fournisseur de services. Les portes sont verrouillées pendant le fonctionnement de  Verrouillage de sécurité l'imprimante. Le verrouillage est ouvert lorsque l'imprimante  revient en mode pause ou arrêt. Avertissement Ne désactivez (neutralisez) pas le verrouillage de sécurité ...

  • Page 14: Arrêt D'urgence

    Objet1000 Plus Guide d'utilisation 2 Sécurité Arrêt d'urgence Les interrupteurs d'arrêt d'urgence sont situés à l'avant et à  l'arrière de l'imprimante. Important :  pousser l'interrupteur d'arrêt d'urgence coupe  uniquement l'alimentation des moteurs. Cet interrupteur ne coupe  pas l'alimentation de l'imprimante ; les circuits de l'imprimante  demeurent activés.  Figure 2-1 Objet1000 - vue de face  Figure 2-2 Objet1000 - vue de dos Si l'imprimante n'est pas utilisée comme indiqué dans ce guide, les dispositifs de sécurité  sont susceptibles de ne pas fournir une protection adéquate. DOC-06810 Rév. C...

  • Page 15: Symboles Et Panneaux D'avertissement

    Objet1000 Plus Guide d'utilisation 2 Sécurité Symboles et panneaux d'avertissement Le tableau suivant décrit les étiquettes d'avertissement situées sur ou à l'intérieur de  l'imprimante. Symbole Signification Emplacement Commentaires d'avertissement Danger (général) Sur la plaque  Lisez les instructions  signalétique à l'arrière de  fournies dans le document  l'imprimante. avant d'utiliser  l'imprimante. Surface chaude Sur le bloc d'impression. Risque de brûlure. Ne  touchez pas cette surface  après une impression. Haute tension À proximité des  Risque de choc électrique. connecteurs de lampe  À proximité des boîtiers  d'alimentation électrique. Rayons UV À proximité des lampes  Risque de blessures par  rayonnements ultraviolets.

  • Page 16: Consignes De Sécurité

    Objet1000 Plus Guide d'utilisation 2 Sécurité Consignes de sécurité Les consignes générales suivantes, ainsi que les instructions fournies dans  l'ensemble de ce guide d'utilisation, assurent la sécurité de l'utilisateur lors du  fonctionnement et de la maintenance du système. En cas d'utilisation du système ne respectant pas ces consignes, la sécurité de l'utilisateur peut être compromise. ➢  L'installation et le retrait de l'imprimante doivent être effectués  Installation de l'imprimante uniquement par un personnel qualifié. ➢  Branchez l'imprimante et l'unité d'alimentation permanente à  l'alimentation électrique à l'aide d'un cordon d'alimentation certifié  conforme en termes de sécurité. ➢  Ne branchez jamais la prise électrique à une sortie ne disposant pas de ...

  • Page 17: Rayons Uv

    Objet1000 Plus Guide d'utilisation 2 Sécurité ➢  Ne tentez jamais d'ouvrir la fenêtre de service sur la droite de  l'imprimante. Cette fenêtre doit toujours demeurer verrouillée, sauf quand  du personnel autorisé intervient sur l'imprimante. N'utilisez pas  l'imprimante si elle est ouverte.  Figure 2-3    Fenêtre de service sur le côté droit de l'imprimante ➢  Certaines parties de l'imprimante restent extrêmement chaudes même  lorsque celle-ci ne fonctionne plus. Évitez de toucher les lampes UV et le  bloc d'impression.  Rayons UV Les lampes UV utilisées dans l'imprimante émettent des rayonnements  dangereux.  ➢  Si les lampes UV restent allumées lorsque l'imprimante est ouverte, ne les  regardez pas directement.   F ermez l'imprimante et contactez votre  prestataire de service Stratasys. ➢  Les opérations d'entretien doivent être effectuées uniquement par un  Maintenance personnel qualifié et formé au respect des précautions de sécurité. l'imprimante ➢  Informez vos collègues et les personnes ayant accès à l'imprimante avant  de commencer des travaux inhabituels et dangereux. Signalez tout danger potentiel et accident lié à la sécurité à votre responsable  de la sécurité ou aux autorités compétentes. Les matériaux de modèle et de support sont composés de substances  Matériaux de chimiques. Bien qu'il soit nécessaire de manipuler ces matériaux directement ...

  • Page 18: Lampes Uv

    Objet1000 Plus Guide d'utilisation 2 Sécurité ➢  Le matériau d'impression non traité est considéré comme une substance  dangereuse. Sa manipulation directe nécessite de prendre certaines  précautions. Pour éviter toute irritation de la peau, portez des gants en néoprène ou en nitrile. S'il existe le moindre risque de projection des  matériaux de modèle et de support, portez des lunettes de protection. Un  contact direct prolongé avec les matériaux d'impression peut provoquer  une réaction allergique. ➢  Lors de la manipulation de modèles traités aux UV dont la surface peut ne  pas être entièrement traitée, portez des gants en latex courants. ➢  Pour éviter toute irritation respiratoire, aérez les lieux dans lesquels les  matériaux de modèle et de support sont utilisés. ➢  En cas de renversement, nettoyez le matériau de modèle et de support à  l'aide de serviettes jetables ou autre matériau absorbant jetable, tel que de  la sciure ou du charbon actif. Rincez avec de l'alcool dénaturé ou  isopropylique (IPA), puis avec de l'eau savonneuse. Les matériaux  absorbants doivent être mis au rebut conformément aux réglementations  locales en vigueur. ➢  Ne lavez pas les vêtements contaminés chez vous, mais confiez-les à un  service de nettoyage professionnel. ➢  Jetez les chaussures, ceintures et autres éléments en cuir contaminés  conformément aux réglementations locales en vigueur. Le matériau  d'impression absorbé risque d'exposer à nouveau l'utilisateur si ses objets  sont portés. Lampes UV Les lampes UV utilisées par l'imprimante pour durcir les matériaux  d'impression contiennent une petite quantité de mercure. Dans le cas ...

  • Page 19: Premiers Secours Pour Utiliser Les Matériaux D'impression2

    Objet1000 Plus Guide d'utilisation 2 Sécurité Premiers secours pour utiliser les matériaux d'impression De façon, générale, évitez tout contact direct avec un matériau d'impression  non traité. En cas de contact avec les yeux ou la peau, rincez immédiatement  et abondamment avec de l'eau, et suivez ces instructions de premiers secours. La Fiche technique santé-sécurité (FTSS) fournie avec les matériaux  d'impression contient des informations importantes relatives à la sécurité.  Conservez-la dans un lieu accessible, proche du lieu d'utilisation et de  stockage de ces matériaux. Contact cutané En cas de contact du matériau d'impression non traité avec la peau, rincez  immédiatement et abondamment avec de l'eau froide et du savon, puis retirez  les vêtements contaminés. Portez une attention particulière au rinçage des  cheveux, oreilles, nez et autres parties du corps plus difficiles à nettoyer. ➢  Utilisez de l'eau froide pour éviter que les pores de la peau ne s'ouvrent, ce  qui faciliterait la pénétration du matériau liquide dans la peau. ➢  N'utilisez pas de solvants pour nettoyer la peau. ➢  En cas d'exposition d'une importante zone cutanée, ou si un contact  prolongé provoque l'apparition de cloques, consultez un médecin. Dans  tous les cas, si l’irritation persiste, consultez un médecin. ➢  Évitez le transfert accidentel du matériau d'impression des mains vers  d'autres parties du corps, en particulier les yeux. ➢  Si une crème protectrice a été utilisée, ne l'appliquez pas à nouveau avant ...

  • Page 20: Inhalation

    Objet1000 Plus Guide d'utilisation 2 Sécurité Inhalation Les vapeurs des matériaux d'impression peuvent être irritantes pour les voies  respiratoires. En cas d'irritation des voies respiratoires, faites respirer de l'air  frais immédiatement à la victime. ➢  En cas d'arrêt respiratoire, exécutez une procédure de respiration  artificielle ou de réanimation cardio-respiratoire. ➢  Consultez immédiatement un médecin. ➢  Gardez la personne au chaud, sans excès. ➢  Ne jamais faire ingérer quoi que ce soit à une personne inconsciente. ➢  L'oxygène doit être administré uniquement par un membre du personnel  autorisé. Élimination des déchets Les modèles imprimés entièrement traités peuvent être jetés avec les déchets  de bureau courants. Toutefois, des précautions particulières sont nécessaires  pour la manipulation des déchets d'imprimante (matériau d'impression non  durci). ➢  Portez des gants en néoprène ou en nitrile pour retirer le conteneur de  Matériaux  déchets de l'imprimante. d'impression ➢  Pour éviter toute projection de déchets liquides dans les yeux, portez des  lunettes de protection. ➢  Les déchets liquides de l'imprimante sont considérés comme des déchets  industriels dangereux. Les déchets de matériau d'impression doivent par ...
  • Page 21 Objet1000 Plus Guide d'utilisation 2 Sécurité Lampes UV Les lampes UV utilisées par l'imprimante pour durcir les matériaux  d'impression contiennent une petite quantité de mercure et sont considérées  comme des déchets universels. Recyclez ou jetez les lampes usagées  conformément aux réglementations applicables. Lampes brisées :  Après avoir aéré la zone, utilisez des gants de protection et retirez  soigneusement le mercure renversé, selon une méthode qui évite la création  de vapeur de mercure, avec une seringue, du ruban adhésif d'emballage et ou  papier par exemple. Placez la lampe brisée, le mercure et les matériaux  contaminés dans un contenant étanche non métallique. Jetez le contenant  conformément aux réglementations en vigueur. DOC-06810 Rév. C 2-10...
  • Page 22 Présentation de Objet1000 Plus Imprimante 3D Bienvenue dans l'impression Connex™ Configurations de travail Fichiers source Fichiers STL Fichiers STC Matériaux d'impression Stockage Durée de conservation Exposition à la lumière Considérations relatives à la sécurité Mise au rebut Environnement de travail Préparation des fichiers pour utilisation avec les systèmes  d'impression PolyJet 3D Conversion des fichiers CAO au format STL Conversion des fichiers CAO au format SLC Applications logicielles de préparation des tâches  d'impression   DOC-06810 Rév. C...

  • Page 23: 3 Présentation De Objet1000 Plus Imprimante 3D

    Objet1000 Plus Guide d'utilisation 3 Présentation de Objet1000 Plus Imprimante 3D Bienvenue dans l'impression Connex™ Les capacités avancées des systèmes d'impression Connex sont possibles grâce  à la technologie spécialement mise au point par Stratasys pour imprimer des  modèles avec différents matériaux de modèle simultanément. L'impression  des modèles avec des combinaisons de matériaux de base (matériaux  numériques) permet de choisir parmi une large gamme de propriétés  mécaniques - de souple à rigide - et de couleurs. Grâce aux imprimantes Connex vous pouvez obtenir les résultats suivants  lorsque vous imprimez des modèles 3D : • Vous pouvez préparer les objets à imprimer en leur assignant deux   matériaux de modèle puis les imprimer simultanément. Vous pouvez ainsi  affecter des propriétés mécaniques ou chromatiques spécifiques aux objets. • Vous pouvez imprimer des pièces du même modèle - simultanément - avec  différents matériaux (ou combinaisons de matériaux). • Vous pouvez imprimer des objets dont l'« enrobage » est réalisé avec un  matériau différent de la partie principale de l'objet. Les   i mprimantes Connex pouvant être chargées avec différents matériaux,  vous pouvez rationaliser et optimiser le processus de production des modèles : • L'impression des modèles composés de différents matériaux sur le même  plateau de fabrication (« plateau mixte »), lors de la même tâche  d'impression, évite de charger un autre matériau, de rincer le système et  d'envoyer la tâche d'impression distincte, ce qui est coûteux et demande du  temps. • Vous pouvez alterner rapidement les tâches d'impression en utilisant les ...

  • Page 24: Configurations De Travail

    Objet1000 Plus Guide d'utilisation 3 Présentation de Objet1000 Plus Imprimante 3D Configurations de travail Le système d'impression 3D Objet1000 Plus peut être configuré en tant que  systèmes monoposte ou multiposte. Lorsqu'il est connecté à un réseau  informatique local, le système peut desservir plusieurs utilisateurs. Dans ce  type de configurations, chaque utilisateur (client) prépare les fichiers de  production. Un serveur dans l'imprimante traite les tâches et contrôle  l'impression. La Figure 3-1 présente l'imprimante installée en configuration multi clients.  Figure 3-1    Configuration en réseau multi clients Lorsque les tâches sont envoyées à l'imprimante, le gestionnaire de tâches les  organise sur l'ordinateur du serveur en fonction de leurs priorités, du type  modèle-matériau et d'autres facteurs. Dans les configurations multi postes,  l'opérateur du serveur - généralement d'administrateur de la production -  maîtrise totalement les tâches envoyées à l'imprimante et peut hiérarchiser les  tâches, les supprimer, consulter l'historique des tâches et réimprimer une  tâche. DOC-06810 Rév. C...

  • Page 25: Fichiers Source

    Objet1000 Plus Guide d'utilisation 3 Présentation de Objet1000 Plus Imprimante 3D Fichiers source Les systèmes d'impression Objet1000 Plus produisent des modèles  tridimensionnels conçus avec la plupart des outils de CAO et certaines autres  applications 3D. Objet Studio est compatible avec ces formats de fichier : • STL • SLC GrabCAD Print est compatible avec les fichiers STL et VRML et de plus avec  les formats CAO natifs de ces programmes : Creo, SOLIDWORKS, NX, CATIA  et Inventor. Pour consulter la liste complète des formats de fichier  compatibles avec GrabCAD Print, accédez à : help.grabcad.com/print/file- formats. Objet1000 offrent la possibilité de produire simultanément différents types de  fichiers de modèle. STL est l'acronyme de STereoLithography ou de Standard Triangulation Fichiers STL Language. Ce langage considère les objets comme une collection de surfaces  et décrit chacune des surfaces de l'objet comme une collection de triangles. Par exemple, un carré peut être décrit comme deux triangles ; un cube (six  carrés) comme 12 triangles. La description des surfaces incurvées nécessite  davantage de triangles. Plus la tolérance est élevée (pour les surfaces lisses),  plus grand est le nombre de triangles nécessaire. Par conséquent, ces  descriptions d'objet de grande qualité se traduisent par des fichiers très lourds. La plupart des logiciels de CAO peuvent exporter les fichiers STL. Objet Studio  ouvre ces fichiers pour l'impression des modèles sur l'imprimante Objet1000. STC est l'acronyme de Stereo-Lithography Contour. Les fichiers SLC ...

  • Page 26: Matériaux D'impression

    Objet1000 Plus Guide d'utilisation 3 Présentation de Objet1000 Plus Imprimante 3D Matériaux d'impression Les imprimantes Objet1000 Plus produisent les modèles par jet de fines  couches de matériaux d'impression sur le plateau de fabrication, jusqu'à  formation complète du modèle. Deux types de matériau sont utilisés dans ce  processus : • Matériau de modèle, qui constitue le modèle fini • Matériau de support, qui remplit les espaces du modèle pendant  l'impression et qui est retiré ensuite Pour prendre connaissance des toutes dernières informations sur les  matériaux d'impression PolyJet et leurs propriétés, consultez le site  www.stratasys.com/materials/polyjet. Stockage Les matériaux utilisés pour imprimer des modèles avec les imprimantes  Objet1000 sont constitués de résine, composée de monomères et d'oligomères  réactifs. Bien que les matériaux d'impression soient fournis dans des  contenants scellés et résistants aux UV, ils doivent être stockés et manipulés  avec soin. Suivez ces recommandations pour protéger les opérateurs et  l'environnement et optimiser les résultats. • Pour garantir la stabilité du produit, ne laissez pas ces matériaux entrer en  contact avec le métal. Les plastiques fabriqués à partir de substances  solubles dans les monomères (comme le polystyrène ou le chlorure de  polyvinyle) ne conviennent pas au stockage des matériaux d'impression  Polyjet. • Hors utilisation, conservez les contenants de matériau parfaitement  fermés pour les protéger de toute contamination, de l'exposition aux  rayons UV et d'un renversement accidentel. • Entreposez les contenants de matériau à l'intérieur, dans un lieu sec et  bien ventilé, entre 15 et 25 degrés Celsius (59 à 77 degrés Fahrenheit). En ...

  • Page 27: Considérations Relatives À La Sécurité

    Objet1000 Plus Guide d'utilisation 3 Présentation de Objet1000 Plus Imprimante 3D rayonnements UV provoque une augmentation de la viscosité et, enfin, de la  solidification. Considérations Avant durcissement, les résines sont des matériaux dangereux. Pour éviter les  relatives à la éventuels risques sanitaires, observez les consignes suivantes relatives aux  sécurité matériaux d'impression : • Ne les exposez pas aux flammes, à la chaleur ni aux étincelles. • Évitez tout contact avec la peau et les yeux. • Ventilez les zones où ils sont manipulés. • Maintenez-les à l'écart des aliments et des boissons. Une fois sèches, les pièces en plastique ne présentent aucun danger. Elles  peuvent être manipulées et stockées sans précaution. Des informations de sécurité supplémentaires sur les résines se trouvent  dans :   « Consignes de sécurité » à la page 2-5   « Premiers secours pour utiliser les matériaux d'impression » à la page 2-8 Mise au rebut Jetez les contenants de matériau de modèle et de support conformément à  toutes les lois et réglementations en vigueur. Environnement de travail Des conditions de chaleur et d'humidité extrêmes peuvent exercer un effet ...

  • Page 28: Préparation Des Fichiers Pour Utilisation Avec Les Systèmes D'impression Polyjet 3D

    Objet1000 Plus Guide d'utilisation 3 Présentation de Objet1000 Plus Imprimante 3D Préparation des fichiers pour utilisation avec les systèmes d'impression PolyJet 3D Avant d'imprimer des fichiers conceptuels avec l'imprimante Objet1000,  vérifiez que leur format est compatible avec les applications que vous utilisez  pour envoyer les tâches d'impression à l'imprimante Objet Studio ou  GrabCAD Print. (Voir « Fichiers source » à la page 3-4.) Conversion Cette procédure peut varier légèrement, en fonction du logiciel de CAO utilisé,  des fichiers toutefois les instructions ci-après sont applicables en règle générale. CAO au format Conversion d'un fichier au format STL (dans un logiciel de CAO) : 1.  Depuis le menu File (Fichier), sélectionnez Save As (Enregistrer sous). 2.  Dans la boîte de dialogue Save As (Enregistrer sous) ouvrez la liste ...

  • Page 29: Applications Logicielles De Préparation Des Tâches D'impression

    Objet1000 Plus Guide d'utilisation 3 Présentation de Objet1000 Plus Imprimante 3D Applications logicielles de préparation des tâches d'impression À la fois Objet Studio et GrabCAD Print vous offre un grand nombre d'options  de préparation des fichiers, selon la procédure de base suivante : 1.  Définition des matériaux à utiliser sur le plateau de fabrication 2.  Insertion d'un ou plusieurs objets sur le plateau de fabrication 3.  Positionnement du ou des objets sur le plateau de fabrication 4.  Configuration des paramètres de l'objet et du plateau 5.  Envoi du fichier à l'imprimante 3D pour fabrication Objet Studio Objet Studio est une application logicielle pour la préparation des tâches  d'impression sur les systèmes d'impression 3D Stratasys. L'interface se  compose de deux écrans principaux : • Studio • Gestionnaire Dans l'écran Studio, vous préparez les fichiers source pour la fabrication dans  l'imprimante. L'utilisation de Objet Studio pour effectuer ces tâches est décrite  en détail dans Chapitre 5, « Utilisation de Objet Studio ». Les tâches envoyées à l'imprimante 3D sont surveillées et gérées dans l'écran ...

  • Page 30: Installation Objet Studio

    Installation Objet Studio Comment installer Objet Studio DOC-06810 Rév. C...
  • Page 31 Objet1000 Plus Guide d'utilisation 4 Installation Objet Studio Comment installer Objet Studio Le logiciel Objet Studio est installé lors de l'installation de l'imprimante. Cette  section est présentée pour le cas où vous auriez besoin de réinstaller Objet  Studio ou de l'installer sur un ordinateur distant (client). L'assistant de configuration Objet Studio vous guide lors de l'installation du  logiciel. Objet Studio est installé sur l'ordinateur du serveur d'imprimante  (« hôte »), l'un des ordinateurs d'imprimante intégrés, mais il peut également  être installé sur des ordinateurs « clients » distants et sur des ordinateurs  utilisés pour préparer les fichiers d'impression des modèles ou à des fins de  formation et de démonstration. Lors de l'installation, vous choisissez  d'installer l'application du serveur d'imprimante (« hôte ») ou l'application  client. Pour installer Ie logiciel Objet Studio : 1.  Connectez la clé USB (fournie avec l'imprimante) à un port USB. 2.  Sur la clé USB, naviguez jusqu'au fichier d'installation Objet Studio et  exécutez-le. 3.  Pour installer Objet Studio, vous devez accepter le contrat de licence.  Après en avoir lu les termes, cliquez sur   Y es (Oui)   p our continuer ou sur  No (Non) pour fermer l'assistant. Si vous cliquez sur Yes (Oui), l'écran suivant s'affiche.    Figure 4-1    Vérification de comptabilité de Objet Studio 4. ...
  • Page 32 Objet1000 Plus Guide d'utilisation 4 Installation Objet Studio 5.  Dans l'écran Installation type (Type d'installation), sélectionnez l'option  d'installation requise. Sélectionnez Objet Studio pour un ordinateur serveur - ❒  si vous installez Objet Studio sur l'ordinateur du serveur (hôte) - l'un  des ordinateurs intégrés à l'imprimante. ❒  si vous installez Objet Studio sur un ordinateur autonome (hors ligne). Sélectionnez Objet Studio pour poste de travail client si vous installez Objet  Studio sur un poste de travail client - un ordinateur distant qui prépare les  travaux d'impression puis les envoie à un ordinateur serveur.  Figure 4-2    Sélection de configuration Objet Studio DOC-06810 Rév. C...
  • Page 33 Objet1000 Plus Guide d'utilisation 4 Installation Objet Studio 6.  Dans l'écran Choose Destination Location (Choix de l'emplacement de destination), vérifiez le dossier de destination et cliquez sur Next (Suivant).  Figure 4-3    Sélection du dossier d'installation Objet Studio Il est conseillé de ne pas modifier le dossier de destination par défaut. 7.  Dans l'écran Select Printer Type (Choix du type d'imprimante),  sélectionnez l'imprimante 3D utilisée pour produire les modèles et cliquez  sur Next (Suivant).  Figure 4-4    Choix de l'imprimante DOC-06810 Rév. C...
  • Page 34 Objet1000 Plus Guide d'utilisation 4 Installation Objet Studio 8.  Lorsque l'écran suivant s'affiche, cliquez sur Install (Installer) pour  commencer l'installation.  Figure 4-5    Écran Ready to Install (Prêt à installer) Après avoir cliqué sur Install, une barre de progression s'affiche, indiquant  le déroulement du processus d'installation.  Figure 4-6    Barre de progression de l'installation ® ® Objet Studio exige que Microsoft  DirectX  soit installé sur l'ordinateur. Au  besoin, un écran d'installation de se programme s'affiche. Pour poursuivre  l'installation de Objet Studio, acceptez le contrat DirectX. DOC-06810 Rév. C...

  • Page 35: Comment Désinstaller Objet Studio

    Objet1000 Plus Guide d'utilisation 4 Installation Objet Studio Une fois l'installation terminée, le dernier écran de l'assistant InstallShield  s'affiche.  Figure 4-7    Dernier écran d'installation 9.  Pour terminer l'installation du logiciel, cliquez sur Finish (Terminé). Le processus d'installation est terminé lorsque la ou les icônes appropriées  figurent sur le bureau de l'ordinateur : • Objet Studio • Arrêt du gestionnaire de tâches (pour les serveurs et les postes autonomes) Comment désinstaller Objet Studio S'il est nécessaire de désinstaller le logiciel Objet Studio, ne tentez pas de le  faire depuis le panneau de configuration de Windows. (Tous les composants  du logiciels ne sont pas supprimés par cette méthode.) Procédez comme suit : ➢  Dans le menu Démarrer sélectionnez Tous les programmes > Stratasys >  DésinstallerObjet Studio. DOC-06810 Rév. C...

  • Page 36: Utilisation De Objet Studio

    Utilisation de Objet Studio Démarrage Objet Studio Avertissement de sécurité de Windows® 7 Interface Objet Studio Commandes du ruban Menu des commandes Objet Studio Volet de l'arborescence du modèle 5-10 Affectation de propriétés aux objets masqués 5-10 Préparation des modèles pour la production 5-11 Fichiers OBJDF : vue d'ensemble 5-11 Fichiers de modèle 5-11 Placement des objets sur le plateau de fabrication 5-12 Ouverture des fichiers du plateau Objet 5-17 Commandes du modèle d'accès rapide 5-19 Sélection des objets 5-20 Copie et collage des objets 5-21 Fini de surface 5-22 Fractionnement des objets en composants 5-23 Paramètres modèle-matériau 5-24 Changement de matériau de modèle 5-26 Matériaux numériques 5-27 Affectation d'un matériau de modèle aux objets 5-28 Placage des objets 5-28...
  • Page 37 Options d'affichage 5-46 Affichage des objets 5-46 Disposition de l'écran 5-48 Perspective du plateau 5-49 Paramétrage des couleurs d'objet 5-51 Chargement de gros fichiers 5-52 Manipulation de gros fichiers 5-52 Options d'agrandissement 5-54 Manipulation des plateaux 5-56 Validation du plateau 5-56 Estimations de production 5-57 Modes d'impression 5-58 Envoi par e-mail des fichiers numériques Objet 5-59 Impression du plateau 5-60 Application de fonctions supplémentaires Objet Studio 5-65 Division des objets 5-65 Choix de la solidité du support 5-66 « Hollow (Creux) » : remplissage des modèles avec du matériau de  support 5-68 Affichage en coupe des objets 5-70 Enregistrement de l'écran d'affichage sous forme de fichier image 5-71 Enregistrement des plateaux de fabrication 5-71...
  • Page 38 Objet1000 Plus Guide d'utilisation 5 Utilisation de Objet Studio Démarrage Objet Studio Après l'installation Objet Studio, une icône de démarrage   s'affiche sur  le bureau de Windows. Ouvrez l'application en cliquant deux fois sur cette  icône ou en sélectionnant Objet Studio dans le menu Démarrer. ® En fonction des paramètres de contrôle de compte utilisateur dans Windows   Avertissement 7, l'avertissement suivant est susceptible de s'afficher lors de l'ouverture Objet  de sécurité de ® Windows Studio.  Figure 5-1    Avertissement de sécurité Si vous cliquez sur Oui, Objet Studio s'ouvre. Cependant, ce message  d'avertissement s'affiche à chaque ouverture de l'application tant que vous ne  modifiez pas les paramètres de contrôle de compte utilisateur. Pour empêcher le message d'avertissement de s'afficher : 1.  Cliquez sur le lien au bas de la boîte de dialogue de l'avertissement de  sécurité (Changer lorsque ces notifications s'affichent). DOC-06810 Rév. C...
  • Page 39 Objet1000 Plus Guide d'utilisation 5 Utilisation de Objet Studio 2.  Dans l'écran User Account Control Settings (Paramètres de contrôle de compte utilisateur) déplacez le curseur sur Never notify (Ne jamais avertir).  Figure 5-2    Modification des paramètres de contrôle de compte utilisateur 3.  Cliquez sur OK. 4.  Dans la boîte de dialogue suivante, cliquez sur Oui.  Figure 5-3    Confirmation de la modification des paramètres de contrôle  de compte utilisateur DOC-06810 Rév. C...

  • Page 40: Interface Objet Studio

    Objet1000 Plus Guide d'utilisation 5 Utilisation de Objet Studio Interface Objet À l'ouverture Objet Studio, l'écran Tray Settings (Paramètres du plateau)  Studio s'affiche et présente un plateau de fabrication vide.  Figure 5-4    Écran d'ouverture Objet Studio L'interface Objet Studio se compose de deux écrans principaux : • Tray Settings (Paramètres du plateau), pour disposer les modèles  et les préparer à l'impression. • Job Manager (Gestionnaire de tâches), pour surveiller et gérer les  tâches d'impression. Cet écran est décrit à la rubrique « Surveillance et gestion des tâches  d'impression » à la page 5-87. Chacun des écrans est commandé par des menus et des icônes sur son propre  ruban. Un ruban supplémentaire intitulé Model Settings (Paramètres du modèle), affiche les commandes de configuration et de manipulation des ...
  • Page 41 Objet1000 Plus Guide d'utilisation 5 Utilisation de Objet Studio Le ruban, les couleurs utilisées et plusieurs autres caractéristiques de  l'interface peuvent être personnalisés. Comment modifier l'aspect de  l'interface est expliqué à la rubrique « Personnalisation Objet Studio » à la  page 5-73. Les instructions d'utilisation des commandes de préparation des modèles  pour la production et l'envoi des tâches à l'imprimante sont abordées plus loin  dans le présent chapitre.   Figure 5-5    Ruban Tray Settings (Paramètres du plateau)  Figure 5-6    Ruban Model Settings (Paramètres du modèle) DOC-06810 Rév. C...

  • Page 42: Commandes Du Ruban

    Objet1000 Plus Guide d'utilisation 5 Utilisation de Objet Studio Commandes Le tableau suivant indique les groupes de commandes du ruban Tray Settings du ruban (Paramètres du plateau) et Model Settings (Paramètres du modèle) et précise  quand ils sont activés et où ils figurent.   Groupe Usage Activé quand Ruban des Ruban des paramètres paramètres du plateau du modèle Paramétrage des  Toujours.  ...
  • Page 43 Objet1000 Plus Guide d'utilisation 5 Utilisation de Objet Studio Groupe Usage Activé quand Ruban des Ruban des paramètres paramètres du plateau du modèle Placer des fichiers de  Toujours.     modèle sur le plateau de  fabrication.   Commandes de pré- Les modèles      fabrication/fabrication. sont sur le  plateau de  fabrication.    ...

  • Page 44: Menu Des Commandes Objet Studio

    Objet1000 Plus Guide d'utilisation 5 Utilisation de Objet Studio Après l'activation de certaines commandes du ruban (en cliquant dessus), elles  demeurent actives tant que vous ne cliquez pas sur un autre bouton ou que vous  n'appuyez pas sur la touche Échap. Menu des Cliquer sur l'icône   dans l'angle supérieur gauche ouvre le "Objet Studio  commandes menu Commands" (Commandes). Ce menu affiche les commandes et options  Objet Studio de base de l'application.  Figure 5-7    Objet Studio Menu des commandes Le bouton   O ptions  ouvre une boîte de dialogue de personnalisation d'Objet  Studio.  Figure 5-8    Boîte de dialogue Options DOC-06810 Rév. C...

  • Page 45: Volet De L'arborescence Du Modèle

    Objet1000 Plus Guide d'utilisation 5 Utilisation de Objet Studio Volet de Le volet Model Tree (Arborescence du modèle) indique les objets placés sur le  l'arborescence plateau de fabrication selon une hiérarchie parent-enfant. Par défaut, le volet  du modèle est flottant, c'est-à-dire que vous pouvez le déplacer dans l'écran et le  redimensionner. Vous pouvez également fixer sa position sur la gauche de la  fenêtre d'application et même le masquer. Affectation de Pour pouvoir affecter des matériaux et autres propriétés aux pièces des objets  propriétés aux qui sont masqués dans l'affichage du plateau de fabrication, vous pouvez  objets désactiver temporairement l'affichage de certains objets. masqués Pour empêcher l'affichage des objets : 1.  Cliquez sur un objet avec le bouton droit de la souris, sur le plateau de  fabrication ou dans l'arborescence du modèle. 2.  Dans le menu qui s'ouvre, sélectionnez l'une des options suivantes : ❒  Hide (Masquer), pour faire disparaître l'objet sélectionné. ❒  Hide Others (Masquer autres), pour faire disparaître tous les autres  objets du plateau de fabrication, de sorte que seul l'objet sélectionné  soit affiché.

  • Page 46: Préparation Des Modèles Pour La Production

    Objet1000 Plus Guide d'utilisation 5 Utilisation de Objet Studio Préparation des modèles pour la production La préparation des modèles implique les étapes de base suivantes : 1.  Placer les objets ou les assemblages sur le plateau de fabrication. 2.  Au besoin, manipulez l'orientation et la position des objets. 3.  Sélectionnez les matériaux et le fini du modèle. Tout comme les imprimantes Objet1000 peuvent produire différents modèles  sur le plateau de fabrication en utilisant différents matériaux, vous pouvez  produire des composants d'un modèle avec différents matériaux. Pour ce faire,  chaque pièce du modèle doit être un fichier stl distinct. Si les pièces qui composent le modèle n'ont pas été enregistrées dans le  logiciel de CAO sous forme de fichiers stl distincts, vous pouvez utiliser Objet  Studio pour séparer le modèle en pièces. (Cette fonction est décrite à la  rubrique « Fractionnement des objets en composants » à la page 5-23 et la  rubrique « Division des objets » à la page 5-65.)  Un fichier objdf décrit à la fois la géométrie d'un seul objet et le matériau,  Fichiers OBJDF ainsi que le fini nécessaire pour l'imprimer. Le fichier objdf peut représenter  : vue un objet qui correspond à un seul fichier stl ou un objet assemblé à partir de  d'ensemble fichiers stl de composant. ...

  • Page 47: Placement Des Objets Sur Le Plateau De Fabrication

    Objet1000 Plus Guide d'utilisation 5 Utilisation de Objet Studio • en collant les objets que vous avez copiés dans le presse-papiers de  Windows.   Placement des Pour placer un objet sur le plateau de fabrication : objets sur le 1.  Ouvrez la boîte de dialogue Insert (Insérer) : plateau de ❒  Dans le menu Object (Objet), sélectionnez Insert (Insérer). fabrication ou : ❒  Dans le ruban Tray settings (Paramètres du plateau), cliquez sur  ou : ❒  Cliquez avec le bouton droit de la souris sur le plateau de fabrication et  sélectionnez Insert (Insérer) dans le menu contextuel. La boîte de dialogue Insert (Insérer) s'affiche.
  • Page 48 Objet1000 Plus Guide d'utilisation 5 Utilisation de Objet Studio affiché dans la boîte de dialogue uniquement s'il existe un fichier   b mp  équivalent dans le même dossier. Par conséquent, lorsque vous enregistrez  des fichiers VRML dans un programme de CAO, un fichier bmp de  l'assemblage doit être enregistré. Vous pouvez ouvrir plusieurs fichiers stlpour placer plusieurs modèles sur  le plateau de fabrication. Si vous sélectionnez plusieurs fichiers stl qui  constituent un assemblage, vous pouvez sélectionner tout ou partie des  pièces. Pour imprimer le modèle complet, sélectionnez tous les fichiers de  composant stl et cochez la case Assembly (Assemblage). Les pièces sont  ainsi positionnées sous forme de modèle complet et intégré plutôt que  comme des pièces indépendantes. Les effets obtenus en cochant la case  Assembly (Assemblage) dans l'arborescence du modèle et dans l'affichage  du plateau de fabrication sont indiqués dans les figures ci-après.  Figure 5-11    Case Assembly (Assemblage) cochée—les fichiers stl sont  placés sous forme d'assemblage  Figure 5-12    Case Assembly (Assemblage) non cochée—les fichiers stl  sont placés sous forme de pièces DOC-06810 Rév. C 5-13...
  • Page 49 Objet1000 Plus Guide d'utilisation 5 Utilisation de Objet Studio Le ruban Model Settings (Paramètres du modèle) est affiché lorsque les  objets sont placés sur le plateau de fabrication. Le poids maximum combiné des modèles autorisé pour l'impression est de  135 kg. Vous pouvez vérifier que les modèles sur le plateau ne dépassent pas  cette limite en cliquant sur Validate (Valider) ou sur Estimate (Estimer). Un  message s'affiche s'il est nécessaire de diminuer le poids des modèles. Dans  ce cas, vous pouvez supprimer ou redimensionner un ou plusieurs modèles. 5.  Sélectionnez l'une des options suivantes, selon les besoins : ❒  Units (Unités)—Millimeters (millimètres) ou inches (pouces) pour les  unités de mesure de l'objet. Le fichier 3D contient les proportions de l'objet, mais pas ses unités de  mesure. Par conséquent, veillez à bien sélectionner des millimètres ou  des pouces lorsque vous insérez un objet. Sinon, la taille de l'objet sur  le plateau de fabrication sera beaucoup trop grande ou beaucoup trop  petite. Pour modifier les unités de mesure des objets déjà placés sur le  plateau, consultez la rubrique « Unités de mesure » à la page 5-37. ❒  Number of copies (Nombre d'exemplaires) - nombre d'exemplaires de  cet objet à placer sur le plateau de fabrication. ❒  Orient Automatically (Orientation automatique) - oriente ...
  • Page 50 Objet1000 Plus Guide d'utilisation 5 Utilisation de Objet Studio Objet Studio place l'objet sur le plateau de fabrication et dans  l'arborescence du modèle.  Figure 5-13    Disposition de l'écran par défaut Le ruban Model Settings (Paramètres du modèle) est affiché lorsque les  objets sont placés sur le plateau de fabrication. Si l'objet dépasse une certaine taille, la boîte de dialogue Loading Placed Elements (Chargement des éléments placés) est susceptible de s'afficher.    Figure 5-14    Boîte de dialogue Loading Placed Elements (Chargement des éléments placés) Vous pouvez accélérer l'ouverture de grands fichiers en modifiant les  paramètres Large Files (Grands fichiers)  - voir « Chargement de gros  fichiers » à la page 5-52. DOC-06810 Rév. C...
  • Page 51 Objet1000 Plus Guide d'utilisation 5 Utilisation de Objet Studio Ouverture de fichiers objdf Avant de placer des fichiers objdf sur le plateau de fabrication, Objet Studio  doit extraire les fichiers composants stl ainsi que les informations concernant  leur position relative et matériau de modèle. Pour ce faire, Objet Studio crée  un dossier du même nom que le fichier objdf , au même emplacement. Si vous ouvrez un fichier objdf , la boîte de dialogue Insert (Insérer) inclut  également un champ Materials (Matériaux) qui indique l'affectation de  matériau d'impression de l'objet (voir ci-dessous).  Figure 5-15    Boîte de dialogue Insert (Insérer) (fichier objdf) Un message d'avertissement s'affiche lorsqu'une pièce est définie avec des  matériaux incompatibles avec votre système, ou si un objet déjà sur le plateau  de fabrication utilise des matériaux différents. (Dans ce cas, voir  « Paramètres modèle-matériau » à la page 5-24 pour les options  d'impression.) DOC-06810 Rév. C 5-16...

  • Page 52: Ouverture Des Fichiers Du Plateau Objet

    Objet1000 Plus Guide d'utilisation 5 Utilisation de Objet Studio Ouverture des Vous pouvez ouvrir les plateaux enregistrés sous forme de fichiers objtf.  fichiers du (L'enregistrement des objtf fichiers est décrit dans « Enregistrement des  plateau Objet plateaux de fabrication » à la page 5-71). Pour placer un objet enregistré comme fichier de plateau Objet (objtf) sur le  plateau de fabrication : 1.  Dans le groupe File (Fichier), cliquez sur  ou : Dans le menu Objet Studio Commands (Commandes)  , cliquez sur  Open (Ouvrir). La boîte de dialogue Open (Ouvrir) s'affiche.  Figure 5-16    Boîte de dialogue Open (Ouvrir) du fichier de plateau Objet 2.  Sélectionnez le fichier voulu et vérifiez qu'il figure dans le champ File name (Nom du fichier). Si la case Preview (Aperçu) est cochée, l'objet s'affiche. 3.  Cliquez sur Open (Ouvrir).
  • Page 53 Objet1000 Plus Guide d'utilisation 5 Utilisation de Objet Studio Préférences de  S'il existe des fichiers stldu même nom à plusieurs emplacements, vous devez  chargement des  vérifier que les fichiers de composant stl corrects sont reliés au fichier objtf .  fichiers STL Par exemple, s'il existe des fichiers stl du même nom sur un disque dur et sur  une clé, (comme ce peut être le cas si vous copiez les fichiers originaux dans  un dossier de travail), vous pouvez définir l'emplacement par défaut à partir  duquel charger les fichiers. Pour définir l'ordre de chargement : 1.  Dans le menu Tools (Outils), sélectionnez Options. ou : Dans le menu Commands (Commandes) Objet Studio  , cliquez sur  Options. 2.  Dans la boîte de dialogue Options, affichez l'onglet Settings (Paramètres).  Figure 5-17    Boîte de dialogue Options, onglet Settings (Paramètres) 3.  Sous Load Search Order (Ordre de recherche de chargement), ...

  • Page 54: Commandes Du Modèle D'accès Rapide

    Objet1000 Plus Guide d'utilisation 5 Utilisation de Objet Studio Commandes Vous pouvez accéder aux commandes courantes pour travailler sur des objets  du modèle sur le plateau de fabrication avec la barre d'outils du modèle et des menus  d'accès rapide contextuels très pratiques.     Barre d'outils du  Sélectionnez un objet dans le plateau pour afficher la barre d'outils du modèle,  modèle qui contient des icônes permettant d'exécuter les tâches courantes.  Figure 5-18    Barre d'outils du modèle Le tableau ci-dessous décrit les icônes de la barre d'outils du modèle. Icône Description Applique un fini mat au modèle. Applique un fini brillant au modèle. Ouvre la boîte de dialogue Advanced Properties (Propriétés avancées) pour définir le style de la grille et l'option Hollow  (Vide). Permet de faire glisser un objet (voir la page 5-39). Ouvre la boîte de dialogue Transform (Transformer) pour  modifier la position et l'échelle de l'objet. Commute le paramètre de verrouillage d'orientation du  modèle.

  • Page 55: Sélection Des Objets

    Objet1000 Plus Guide d'utilisation 5 Utilisation de Objet Studio Sélection des Pour manipuler un objet sur le plateau de fabrication ou lui attribuer des  objets caractéristiques (matériau de modèle, style de fabrication, etc.), vous devez  préalablement sélectionner l'objet. Pour sélectionner un objet, cliquez dessus  sur le plateau ou dans l'arborescence du modèle. Son image sur le plateau de  fabrication change (en bleu clair par défaut) et son nom est mis en évidence  dans l'arborescence du modèle. Vous pouvez sélectionner plusieurs objets en  traçant un cadre autour avec le curseur de la souris ou en appuyant sur la  touche Ctrl ou Maj tout en cliquant sur des objets supplémentaires. Autrement, vous pouvez sélectionner ou dé-sélectionner des objets en  utilisant les commandes suivantes du menu Edit (Modifier) : • Select All (Sélectionner tout) • Invert Selection (Inverser la sélection) • Undo Select object (Annuler l'objet sélectionné)  Figure 5-19    Menu Edit (Modifier) Il est parfois nécessaire de sélectionner des éléments individuels d'un  assemblage. Dans d'autres cas, vous devez sélectionner l'assemblage complet.  L'icône de Selection (Sélection) affichée dans le ruban détermine ce qui est  sélectionné lorsque vous cliquez sur le modèle :  ou  Pour changer l'action de sélection : 1.  Dans le ruban Tray Settings (Paramètres du plateau) ou Model Settings (Paramètres du modèle) -...

  • Page 56: Copie Et Collage Des Objets

    Objet1000 Plus Guide d'utilisation 5 Utilisation de Objet Studio Copie et Si vous souhaitez dupliquer des objets sur le plateau de fabrication, vous  collage des pouvez insérer plusieurs fois le même objet depuis son fichier. Il est toutefois  objets plus facile de copier et coller l'objet. Vous pouvez copier les objets depuis le  plateau de fabrication ou l'arborescence du modèle —individuel, plusieurs  pièces ou assemblage . Les objets copiés demeurent dans le presse-papiers de  Windows jusqu'à ce que vous les copiiez sur le plateau de fabrication. Vous pouvez également copier des objets d'un plateau et les coller sur un  autre, de la même manière que vous copiez du texte dans un document et le  collez dans un autre. En revanche, Objet Studio permet d'ouvrir un seul  plateau à la fois. Pour chaque plateau de fabrication avec lequel vous devez  travailler (simultanément), vous devez ouvrir une fenêtre Objet Studio  distincte, en ré-exécutant l'application (depuis le menu Démarrer de  Windows). Il peut s'avérer pratique d'ouvrir plusieurs fenêtres Objet Studio lorsque vous  devez manipuler ou configurer des objets avant de les insérer dans votre  plateau de fabrication de production. Par exemple, si vous devez changer le  matériau de modèle d'un objet (enregistré sous forme de fichier objdf) pour  qu'il corresponde au matériau de modèle déjà utilisé dans le plateau de  fabrication de production, vous devez le faire sur un autre plateau avant  d'insérer l'objet. La fonction copier/coller permet également d'utiliser des  objets déjà configurés ou des plateaux de fabrication auparavant utilisés pour  des projets plus récents. Vous exécutez les commandes Copier et Coller comme dans les autres  applications de Windows : • à partir du menu contextuel qui s'affiche en cliquant sur le bouton droit de ...

  • Page 57: Fini De Surface

    Objet1000 Plus Guide d'utilisation 5 Utilisation de Objet Studio  Figure 5-21    Boîte de dialogue Paste Special (Collage spécial) Fini de surface Les modèles peuvent être imprimés avec un fini de surface mat ou brillant.  Pour créer un fini mat, l'imprimante entoure les modèles d'une fine couche de  matériau de support. Pour définir le fini du modèle : 1.  Sélectionnez un modèle. 2.  Sélectionnez Matte (Mat)   ou Glossy (Brillant)   dans l'un des  emplacements suivants : ❒  Ruban Model Setting (Paramètres du modèle), groupe Options ❒  Barre d'outils du modèle ❒  Cliquez avec le bouton droit de la souris sur le menu contextuel (en  sélectionnant le modèle) Vous pouvez configurer Objet Studio pour distinguer le fini de surface des  objets sur le plateau de fabrication par couleur. Pour configurer comment ...

  • Page 58: Fractionnement Des Objets En Composants

    Objet1000 Plus Guide d'utilisation 5 Utilisation de Objet Studio Fractionnemen Vous pouvez convertir un objet complexe en un assemblage de pièces de  t des objets en composant. Pour ce faire, fractionnez le fichier stl qui représente l'objet en un  composants groupe de fichiers stl , chacun d'entre eux représentant un composant. (Il y  est fait référence dans l'interface Objet Studio comme séparation de l'objet en  matrices.) Vous pouvez ensuite affecter un matériau de modèle à chacun des  fichiers stl et enregistrer l'assemblage fraîchement créé sous forme de fichier  objdf. Pour fractionner un objet en un assemblage de pièces de composant : 1.  Si l'objet n'est pas affiché, placez-le sur le plateau de fabrication en  insérant son fichier stl (voir « Placement des objets sur le plateau de  fabrication » à la page 5-12). L'objet s'affiche - sur le plateau de fabrication et dans le volet de  l'arborescence du modèle - comme une seule pièce. Par défaut, le matériau  de modèle principal lui est affecté. (Si Objet Studio est configuré avec un  matériau secondaire, vous pouvez l'affecter—ou un matériau numérique — à l'ensemble de l'objet. Cette opération est expliquée à la rubrique  « Paramètres modèle-matériau » à la page suivante.)  Figure 5-22    Objet placé sur le plateau de fabrication à partir d'un seul  fichier stl Remarque :  il est inutile de redimensionner ou de disposer l'objet sur le plateau ...

  • Page 59: Paramètres Modèle-Matériau

    Objet1000 Plus Guide d'utilisation 5 Utilisation de Objet Studio 2.  Un fois l'objet sélectionné : ❒  Dans le menu Object (Objet), sélectionnez Separate Into Shells  (Séparer en matrices). ou : ❒  Dans le ruban, cliquez sur  Une boîte de dialogue s'ouvre, dans laquelle vous pouvez spécifier où  enregistrer les fichiers stl de composant. (Par défaut, Objet Studio propose  d'enregistrer les nouveaux fichiers dans un dossier situé au même  emplacement que le fichier stl original.)  Figure 5-23    Sélection du dossier d'enregistrement des fichiers stl après  fractionnement en matrices 3.  Cliquez sur OK. Objet Studio fractionne l'objet en un assemblage de pièces de composant,  chacune constituant un fichier stl distinct (« matrice »). L'objet s'affiche - sur le plateau de fabrication et dans le volet de  l'arborescence du modèle - sous forme d'assemblage de pièces  (« matrices »). Vous pouvez affecter un matériau de modèle différent à  chaque pièce (cette opération est expliquée sous la rubrique « Paramètres  modèle-matériau » ci-dessous).  Figure 5-24    Objet après conversion en un assemblage de pièces de  composant Paramètres Avant de placer les objets sur le plateau de fabrication dans Objet Studio, vous  modèle- devez prêter attention aux paramètres de sélection de matériau dans le ruban ...
  • Page 60 Objet1000 Plus Guide d'utilisation 5 Utilisation de Objet Studio  Figure 5-25    Paramètres de sélection de matériau • Par défaut, les paramètres de sélection du matériau du ruban  correspondent aux deux contenants de modèle chargés dans l'imprimante. • Les matériaux affichés sont les matériaux de modèle de base.  Ces  matériaux peuvent ensuite être combinés pour créer des matériaux  numériques (voir « Matériaux numériques » à la page 5-27). • Le matériau affiché en haut (VeroBlack dans l'illustration ci-dessus) est  considéré comme le matériau principal du modèle (« Model-1 »). Il est  affecté aux objets qui n'ont pas de matériau affecté lorsque vous les placez  sur le plateau de fabrication. Par exemple, les fichiers stl  ne contenant pas  d'informations concernant le matériau de modèle, Objet Studio leur affecte  le matériau de modèle principal. Par ailleurs, si vous tentez d'insérer des  fichiers objdf dont les matériaux affectés ne sont pas reconnus par votre  version Objet Studio, vous pouvez insérer le fichier en substituant le  matériau principal du modèle aux matériaux manquants. • Sélectionnez Single Material (Matériau unique) si vous souhaitez imprimer  en utilisant un seul matériau - les deux menus contextuels du matériau  contiennent le même matériau. Si vous décidez d'imprimer avec plusieurs  matériaux, celui du menu contextuel demeure affecté à l'objet tant que  vous ne sélectionnez pas d'autre matériau. • Si vous insérez un fichier objdf dans un plateau de fabrication vide et que  l'affectation modèle-matériau ne correspond pas aux paramètres du ruban  Tray Settings (Paramètres du plateau) ces paramètres sont  automatiquement modifiés. En revanche, s'il existe déjà un objet sur le  plateau de fabrication dont les matériaux ne correspondent pas à  l'affectation de matériau du fichier objdf, vous ne pouvez pas placer l'objet ...

  • Page 61: Changement De Matériau De Modèle

    Objet1000 Plus Guide d'utilisation 5 Utilisation de Objet Studio 3.  Modifiez les paramètres de sélection de matériau dans le ruban Tray Settings (Paramètres du plateau) pour ceux qui sont utilisés sur l'autre  plateau de fabrication. 4.  Affectez les matériaux aux composants (consultez la rubrique « Affectation  d'un matériau de modèle aux objets » à la page 5-28). 5.  Sélectionnez l'objet et copiez-le. 6.  Affichez l'autre fenêtre Objet Studio et collez l'objet sur le plateau de  fabrication. Remarque : vous pouvez enregistrer l'objet avec les nouveaux matériaux sous  forme de nouveau fichier objdf, ou en enregistrant le fichier original avec les  modifications. Changement Lorsque vous créez un plateau de fabrication dans Objet Studio, vous pouvez  de matériau de utiliser des matériaux de modèle qui ne sont pas nécessairement installés sur  modèle l'imprimante. Les matériaux installés étant affichés par défaut, changez les  paramètres de sélection de matériau dans le ruban Tray Settings (Paramètres du plateau) au besoin.

  • Page 62: Matériaux Numériques

    Objet1000 Plus Guide d'utilisation 5 Utilisation de Objet Studio Matériaux Lorsque deux matériaux de modèle figurent dans le ruban, vous pouvez  numériques produire des objets à partir de n'importe lequel d'entre eux ou en les  combinant - matériaux numériques. Différentes paires de matériaux de  modèle permettent d'imprimer des objets avec des caractéristiques uniques.  Certains matériaux numériques peuvent produire des objets avec différentes  nuances de couleur. Les combinaisons de matériaux de modèle possédant  différentes propriétés mécaniques produisent des matériaux numériques dotés  de caractéristiques uniques. Pour afficher les matériaux numériques disponibles pour imprimer des objets (en  utilisant deux matériaux de modèle de base) : 1.  Vérifiez que vous avez sélectionné les matériaux de modèle appropriés et  que l'option Multiple Materials (Multi-matériaux) est sélectionnée.  Figure 5-27    Sélection de matériau avec deux matériaux de modèle de  base 2.  Cliquez sur  Le guide de sélection des matériaux s'affiche, indiquant les matériaux de  modèle de base et les matériaux numériques (combinaisons des  précédents).  Figure 5-28    Guide de sélection des matériaux, indiquant les matériaux  numériques  disponibles avec les matériaux de modèle de base DOC-06810 Rév. C 5-27...

  • Page 63: Affectation D'un Matériau De Modèle Aux Objets

    Objet1000 Plus Guide d'utilisation 5 Utilisation de Objet Studio Affectation Vous pouvez affecter l'un des matériaux disponibles aux objets sur le plateau  d'un matériau de fabrication. de modèle aux Pour affecter un matériau de modèle aux objets : objets 1.  Sélectionnez un objet sur le plateau de fabrication (consultez la rubrique  « Sélection des objets » à la page 5-20). Lorsqu'un objet est sélectionné, ses propriétés - notamment les matériaux  de modèle - sont affichées sur la barre d'outils Model (Modèle) et sur le  ruban.  Figure 5-29     Propriétés de l'objet, sur le ruban et dans la barre d'outils du  modèle 2.  Affichez le menu contextuel du matériau et sélectionnez le matériau voulu.    Figure 5-30    Menu d'affectation des matériaux aux objets Lorsque vous dé-sélectionnez l'objet sur le plateau de fabrication, il est  affiché par défaut avec la couleur du matériau que vous avez sélectionné.  De même, vous pouvez affecter l'un des matériaux de modèle à chacun des  objets indépendants sur le plateau de fabrication. Pour fractionner un objet en pièces de composant indépendantes (constituant  chacune un fichier stl), voir « Fractionnement des objets en composants » à la  page 5-23.   Vous pouvez imprimer des modèles composites dont la surface est réalisée ...
  • Page 64 Objet1000 Plus Guide d'utilisation 5 Utilisation de Objet Studio 3.  Sélectionnez Coat With (Enrober avec) et, dans la liste contextuelle,  sélectionnez le matériau d'enrobage.  Figure 5-31    Matériau d'enrobage sélectionné 4.  Dans le champ Thickness (Épaisseur), saisissez une épaisseur d'enrobage  entre 0,3 et 3 millimètres. Remarque : l'épaisseur de l'enrobage n'affecte pas les dimensions extérieures  de l'objet, qui demeurent inchangées. La couche d'enrobage remplace une  partie du matériau principal du modèle. 5.  Cliquez sur Apply (Appliquer). Remarque : lorsque vous dé-sélectionnez des objets, ils sont affichés par défaut  avec les couleurs représentant la combinaison modèle-matériau. Même après  l'ajout d'un enrobage à un objet, sa couleur demeure celle du matériau principal  plutôt que celle du matériau d'enrobage. Pour inspecter, modifier ou supprimer l'enrobage appliqué à un objet : 1.  Dans la barre d'outils Model (Modèle) ou le ruban Model Settings (Paramètres du modèle), cliquez sur  La boîte de dialogue Coat with (Enrober avec) s'ouvre.

  • Page 65: Placement Des Objets Sur Le Plateau De Fabrication

    Objet1000 Plus Guide d'utilisation 5 Utilisation de Objet Studio Placement des objets sur le plateau de fabrication Pour produire des modèles efficacement et présentant le fini souhaité, il  importe de positionner soigneusement les objets sur le plateau. Objet Studio  prend en charge le positionnement automatique des objets. Vous devez  toutefois vérifier que les objets sont orientés de manière optimale pour vos  besoins, conformément aux considérations expliquées dans « Positionnement  manuel » à la page 5-32. Les deux aspects qui affectent le positionnement des objets sur le plateau de  fabrication sont l'orientation et le placement. Vous pouvez laisser Objet  Studio déterminer l'orientation et la position optimales ou bien les contrôler. Par défaut, Objet Studio oriente automatiquement les objets, lorsqu'ils sont  Orientation placés sur le plateau de fabrication, pour la durée d'impression la plus courte.  automatique (Vous pouvez changer l'orientation manuellement ultérieurement). Il est  toutefois possible d'annuler l'orientation automatique en plaçant un objet sur  le plateau de fabrication. Pour placer un objet sur le plateau de fabrication sans orientation automatique : ➢  Dans la boîte de dialogue Insert (Insérer) vérifiez que l'option Orient Automatically (Orientation automatique) n'est pas sélectionnée.

  • Page 66: Positionnement Automatique

    Objet1000 Plus Guide d'utilisation 5 Utilisation de Objet Studio Vous pouvez modifier le réglage par défaut de sorte que l'orientation  automatique ne soit pas appliquée, sauf si vous cochez la case Orient Automatically (Orientation automatique) chaque fois que vous placez un objet  sur le plateau de fabrication. Pour ce faire, consultez la rubrique  « Paramètres par défaut » à la page 5-81. Positionnemen Après avoir placé plusieurs objets sur le plateau de fabrication, vous pouvez  t automatique laisser le soin à Objet Studio de les disposer sur le plateau pour l'impression.  Vous avez ainsi la garantie que les objets sont positionnés correctement et  sont imprimés dans le plus court délai avec la quantité minimale de matériau. Pour disposer automatiquement les objets sur le plateau de fabrication : ➢  Dans le ruban Tray settings (Paramètres du plateau), cliquez sur  ou : Dans le menu Tools (Outils), sélectionnez Automatic Placement  (Placement automatique). Les effets du positionnement automatique sont présentés dans les illustrations  ci-dessous.  Figure 5-33    Plateau avant la disposition correcte des objets  Figure 5-34    Disposition du plateau après l'application du plan de coupe DOC-06810 Rév. C...

  • Page 67: Positionnement Manuel

    Objet1000 Plus Guide d'utilisation 5 Utilisation de Objet Studio   Pour obtenir les meilleurs résultats, disposez le plateau avec l'option  Automatic Placement (Placement automatique), sur le ruban TraySettings (Paramètres du plateau), même si vous avez inséré les objets avec l'option  Orient Automatically (Orienter automatiquement).   Les caractéristiques physiques de chaque type de matériau de modèle utilisé  peuvent affecter le positionnement des objets sur le plateau de fabrication.  Par conséquent, sélectionnez le matériau avant   d 'exécuter le placement automatique. Positionnemen Vous pouvez modifier la position des objets sur le plateau de fabrication,  t manuel même s'ils ont été insérés avec l'option Orient Automatically (Orientation automatique). Les outils pour modifier la position des objets sont exposés à la  rubrique « Manipulation des objets sur le plateau » à la page 5-34. L'orientation des modèles sur le plateau de fabrication affecte la rapidité et  l'efficacité avec lesquelles ils sont produits par l'imprimante, où et comment le ...
  • Page 68 Objet1000 Plus Guide d'utilisation 5 Utilisation de Objet Studio Règle du plus haut à gauche Cette règle concerne les modèles qui, une fois orientés sur le plateau de  fabrication en tenant compte des autres considérations, présentent un côté  plus haut que l'autre. ➢  Les têtes d'impression se déplaçant sur l'axe des X de gauche à droite, les  sections les plus hautes sur la droite exigent que les têtes d'impression  balayent inutilement depuis la gauche pour les atteindre. Si, en revanche,  les sections les plus hautes sont positionnées sur la gauche du plateau de  fabrication, les têtes d'impression n'ont à balayer le modèle que jusqu'à  l'impression de ces sections, une fois les parties plus basses terminées. Par  conséquent, vous devez positionner le côté le plus haut du modèle, dans la  mesure du possible, sur la gauche. Les règles ci-après sont fondées sur le fait que le matériau de support n'est  pas nécessaire en haut du modèle imprimé. Règle du décrochement en haut Cette règle concerne les modèles contenant des décrochements de la surface. ➢  Les décrochements de la surface (creux, trous percés, etc.) doivent, dans la  mesure du possible, être orientés face en haut. Règle de la surface fine Cette règle concerne les modèles dont une face comporte des détails fins  (comme le clavier d'un téléphone). ➢  La face du modèle qui comporte des détails fins doit, dans la mesure du  possible, être orientée face en haut. Le résultat obtenu est plus régulier.

  • Page 69: Manipulation Des Objets Sur Le Plateau

    Objet1000 Plus Guide d'utilisation 5 Utilisation de Objet Studio Manipulation des objets sur le plateau Positionnemen Lorsque vous utilisez l'option de positionnement automatique pour disposer  t des objets sur les objets sur le plateau de fabrication (voir « Orientation automatique » à la  l'axe des Z page 5-30), les objets sont positionnés directement sur le plateau. Si vous  n'insérez pas les objets avec le positionnement automatique, ils figurent au- dessus ou au-dessous du plateau. En pratique, le système Objet1000 Plus imprime tous les modèles du plateau  de fabrication sur un lit de matériau de support d'un millimètre. L'importance  du positionnement direct des objets avec Objet Studio réside dans l'affichage  correct des objets à l'écran. Pour positionner les objets directement sur le plateau : 1.  Sélectionnez l'objet. 2.  Dans le menu Object (Objet), sélectionnez Lay On (Poser sur). Pour que les objets soient toujours systématiquement positionnés sur le plateau : 1.  Dans le menu Tools (Outils), sélectionnez Options et affichez l'onglet ...

  • Page 70: Placement D'objet Valide

    Objet1000 Plus Guide d'utilisation 5 Utilisation de Objet Studio • Never (Jamais) - l'affichage des objets situés au-dessus ou au-dessous du  plateau n'est pas modifié. Placement Vous pouvez vérifier que les objets ne se chevauchent pas lorsque vous les  d'objet valide positionnez sur le plateau de fabrication et qu'ils n'en dépassent pas. Pour vérifier que le placement d'objet est valide : 1.  Dans le menu Tools (Outils), sélectionnez Constraints Settings  (Paramètres des contraintes).  Figure 5-36    Boîte de dialogue Constraints Settings (Paramètres des contraintes) 2.  Sélectionnez Dynamic check (Contrôle dynamique) pour identifier : ❒  le placement incorrect d'objet pendant cette opération - On Drop (À la pose) sélectionné. ❒  le placement incorrect d'objet après le déplacement des objets - While Drag (En faisant glisser) sélectionné.

  • Page 71: Utilisation D'une Grille Pour Positionner Les Objets

    Objet1000 Plus Guide d'utilisation 5 Utilisation de Objet Studio Utilisation L'affichage d'une grille sur l'image du plateau de fabrication peut s'avérer utile  d'une grille au positionnement des objets. Pour utiliser les fonctions de grille, sélectionnez  pour les options de menu suivantes. positionner les Option de menu Résultat objets Tools (Outils) > Grid (Grille) Affiche une grille sur le plateau de fabrication. Tools (Outils) > Snap to grid  Lorsque vous déplacez l'objet, il est aligné sur la  (Accrocher à la grille) ligne la plus proche de la grille. Tools (Outils) > Options > Grid  Permet de modifier l'origine de la grille  (Grille) (point de rencontre de l'axe des X et de l'axe des Y)  et son aspect. Vous pouvez vérifier et configurer les paramètres de la grille - et les appliquer -  depuis la boîte de dialogue Options. Pour afficher et modifier les paramètres de la grille : 1.  Dans le menu Tools (Outils), sélectionnez Options et affichez l'onglet Grid (Grille).

  • Page 72: Unités De Mesure

    Objet1000 Plus Guide d'utilisation 5 Utilisation de Objet Studio Unités de Le fichier 3D contient les proportions d'un objet, mais pas ses unités de  mesure mesure. Par conséquent, veillez à bien sélectionner des millimètres ou des  pouces lorsque vous insérez un objet. Sinon, la taille de l'objet sur le plateau  de fabrication sera beaucoup trop grande ou beaucoup trop petite. Pour définir les unités de mesure en insérant un objet : ➢  Dans la boîte de dialogue Insert (Insérer), et le champ Units (Unités),  sélectionnez Millimeter (Millimètre) ou Inch (Pouce) :  Figure 5-38    Champ Units (Unités) dans la boîte de dialogue Insert (Insérer) Pour modifier les unités de mesure d'un objet sélectionné depuis le ruban Model Settings (Paramètres du modèle) : 1.  Ouvrez la barre d'outils flottante Units (Unités).  Figure 5-39    Barre d'outils flottante des unités 2.  Sélectionnez les unités de mesure souhaitées. DOC-06810 Rév. C 5-37...

  • Page 73: Paramétrage Des Dimensions Du Modèle

    Objet1000 Plus Guide d'utilisation 5 Utilisation de Objet Studio Pour modifier les unités de mesure d'un objet sélectionné depuis la barre d'outils  standard : 1.  Dans le menu Object (Objet), sélectionnez Change Units (Changer les  unités).  Figure 5-40    Boîte de dialogue Model Units (Unités du modèle) 2.  Dans la boîte de dialogue Model Units (Unités du modèle), modifiez le  réglage et cliquez sur OK. Paramétrage Vous pouvez modifier les dimensions d'un objet en changeant sa taille sur les  axes des X, Y, et Z, dans le groupe Dimensions du ruban Model Settings dimensions du (Paramètres du modèle). modèle  Figure 5-41    Dimensions dans le ruban Model Settings (Paramètres du modèle)

  • Page 74: Repositionnement Manuel Des Objets

    Objet1000 Plus Guide d'utilisation 5 Utilisation de Objet Studio Repositionnem Vous pouvez déplacer et faire pivoter manuellement un objet sur le plateau de  ent manuel des fabrication avec les flèches directionnelles ou en le faisant glisser avec la  objets souris. Pour manipuler un objet manuellement : 1.  Sélectionnez un objet en cliquant dessus sur le plateau de fabrication ou  dans le volet de l'arborescence du modèle. 2.  Cliquez sur   dans la Barre d'outils du modèle ou sur le ruban Model Settings (Paramètres du modèle). Un cadre s'affiche autour de l'objet et le curseur change pour indiquer que  l'objet peut être déplacé.  Figure 5-42    Déplacement manuel d'un objet 3.  Si vous cliquez sur un angle du cadre, le curseur change pour indiquer que  l'objet peut pivoter.  Figure 5-43    Rotation manuelle d'un objet 4.  Manipulez l'objet avec les touches directionnelles ou avec la souris. DOC-06810 Rév. C 5-39...
  • Page 75 Objet1000 Plus Guide d'utilisation 5 Utilisation de Objet Studio Utilisation de la  Vous pouvez modifier un objet avec précision en modifiant les propriétés dans  boîte de  la boîte de dialogue Transform (Transformer). dialogue  Pour accéder à la boîte de dialogue Transform (Transformer) (lorsqu'un objet est  Transform sélectionné) : (Transformer) • Cliquez sur   dans la   b arre d'outils du modèle ou sur le ruban Model Settings (Paramètres du modèle). • Depuis le menu contextuel qui s'affiche en cliquant sur le bouton droit de  la souris, sélectionnez Transform (Transformer). • Dans le menu Object (Objet), sélectionnez Transform (Transformer).  Figure 5-44    Boîte de dialogue Transform (Transformer) Pour modifier un objet avec la boîte de dialogue Transform (Transformer) : ➢  Modifiez les valeurs et cliquez sur Apply (Appliquer) pour voir comment  l'objet change sur le plateau de fabrication. Remarque :  les valeurs modifiées demeurent dans la boîte de dialogue après ...

  • Page 76: Modification De L'orientation D'un Objet

    Objet1000 Plus Guide d'utilisation 5 Utilisation de Objet Studio Pour réinitialiser toutes les valeurs dans la boîte de dialogue : ➢  Cliquez sur Reset (Réinitialiser). Remarque :  l'objet ne change pas. Toutes les modifications préalablement  appliquées demeurent. Pour annuler toutes les modifications effectuées avec la boîte de dialogue  Transform (Transformer) : ➢  Cliquez sur Cancel Actions (Annuler les actions). Une fois la boîte de dialogue Transform (Transformer) cliquez sur Undo (Annuler) (dans le ruban Model Settings (Paramètres du modèle) ou depuis  le menu Edit (Modifier)) annule toutes les modifications effectuées avec la  boîte de dialogue. Modification de Il existe plusieurs méthodes pour modifier l'orientation des objets sur le  l'orientation plateau de fabrication. d'un objet Pour faire pivoter un objet : ➢  Sélectionnez l'objet et utilisez les options du menu Object (Objet) (consultez également la rubrique « Repositionnement manuel des objets » ...
  • Page 77 Objet1000 Plus Guide d'utilisation 5 Utilisation de Objet Studio 2.  Cliquez sur une partie d'un objet sur le plateau de fabrication. Le plan sélectionné est affiché.  Figure 5-45    Alignement par plan 3.  Dans la barre d'outils d'alignement, cliquez sur l'icône appropriée pour  modifier l'alignement ou : Dans le menu Tools (Outils), sélectionnez Plane Alignment (Alignement du  plan)   e t choisissez l'option d'alignement.  Figure 5-46    Menu Tools , options Plane Alignment (Alignement du plan) DOC-06810 Rév. C 5-42...
  • Page 78 Objet1000 Plus Guide d'utilisation 5 Utilisation de Objet Studio Pour annuler la sélection du plan après réalignement des objets sur le plateau de  fabrication : ➢  Dans le ruban Tray Settings (Paramètres du plateau) ou Model Settings (Paramètres du modèle) - a.  Cliquez sur l'icône dans le groupe Selection (Sélection) :      ou     b.  Dans la barre d'outils flottante, cliquez sur l'icône Select Element (Sélectionner l'élément) ou sur l'icône Select Group (Sélectionner le groupe) : ou— ➢  Dans le menu Tools (Outils), sélectionnez Plane Alignment (Alignement du ...

  • Page 79: Regroupement Et Dégroupement Des Objets

    Objet1000 Plus Guide d'utilisation 5 Utilisation de Objet Studio Regroupement Vous pouvez manipuler plusieurs objets simultanément sur le plateau de  fabrication. dégroupement • Sélection de plusieurs objets des objets La manipulation d'un objet affecte tous les objets sélectionnés. Par  exemple, faire pivoter un objet sur son axe fait pivoter tous les objets  sélectionnés sur leurs axes respectifs. • Convertir les objets en assemblage Des objets distincts peuvent faire partie d'une même unité. Par exemple,  faire pivoter l'assemblage sur son axe fait pivoter toutes les pièces qui le  constituent comme une seule unité. Pour convertir les objets en assemblage : 1.  Sélectionnez les objets (voir « Sélection des objets » à la page 5-20). 2.  Dans le menu Object (Objet), sélectionnez Group to Assembly (Grouper  pour assemblage). Dans l'arborescence du modèle, les objets figurent désormais comme  dépendants d'un élément principal (assemblage).  Figure 5-47    Assemblage dans l'arborescence du modèle L'arborescence du modèle n'affiche pas le nom du fichier de l'assemblage,  sauf si vous l'ouvrez (l'insérez) comme fichier objdf. Après avoir créé un assemblage, vous pouvez l'enregistrer sous forme de  fichier objdf afin de le réutiliser. (Il est inutile d'enregistrer l'assemblage pour  le manipuler et l'imprimer.) Pour enregistrer un assemblage : 1.  Sélectionnez l'assemblage (sur le plateau de fabrication ou dans ...

  • Page 80: Figer L'orientation Du Modèle

    Objet1000 Plus Guide d'utilisation 5 Utilisation de Objet Studio Pour séparer les assemblages en objets individuels (fichiers stl) : 1.  Sélectionnez l'assemblage (sur le plateau de fabrication ou dans  l'arborescence du modèle). 2.  Dans le menu Object (Objet), sélectionnez Ungroup (Dégrouper). Dans l'arborescence du modèle, les éléments ne font pas partie d'un  assemblage.  Figure 5-48    Objets séparés dans   l 'arborescence du modèle Si vous manipulez un objet sur le plateau de fabrication, vous pouvez figer son  Figer orientation de sorte qu'elle ne change pas lorsque vous le positionnez  l'orientation du automatiquement (voir « Positionnement automatique » à la page 5-31). modèle Pour figer un objet : 1.  Sélectionnez un objet sur le plateau de fabrication. 2.  Dans le ruban Model Settings (Paramètres du modèle) et le groupe  Manipulate (Manipuler) ou dans la Barre d'outils du modèle, cliquez sur  Pour débloquer un objet : ➢ ...

  • Page 81: Options D'affichage

    Objet1000 Plus Guide d'utilisation 5 Utilisation de Objet Studio Options d'affichage Affichage des Vous pouvez modifier la façon dont les objets sont affichés dans le menu  objets View (Afficher). La méthode d'affichage par défaut des modèles sur le plateau  de fabrication est sous forme d'objets unis (ombrés).  Figure 5-49    Plateau et modèle affichés en vue Shaded (Ombrée) Les autres options d'affichage sont WireFrame (Structure filaire) et Points. Pour afficher le plateau de fabrication en vue WireFrame (Structure filaire) : ➢  Dans le menu View (Affichage), sélectionnez WireFrame (Structure filaire).  Figure 5-50    Plateau et modèle affichés en vue WireFrame (Structure filaire) Pour revenir à la vue ombrée : ➢  Dans le menu View (Affichage), sélectionnez Shaded (Ombrée). DOC-06810 Rév. C 5-46...
  • Page 82 Objet1000 Plus Guide d'utilisation 5 Utilisation de Objet Studio Pour afficher les objets sous forme de boîtes, indiquant leurs dimensions  maximales plutôt que leur forme : ➢  Dans le menu View (Affichage), sélectionnez Display Bounding Box  (Afficher le rectangle englobant).  Figure 5-51    Modèle affiché avec boîte englobante Pour afficher la surface nécessaire autour des objets pour le matériau de support  (afin de produire un fini mat) : ➢  Dans le menu View (Affichage), sélectionnez Display Thickening Box  (Afficher le cadre d'épaississement).  Figure 5-52    Modèle affiché avec cadre d'épaississement Pour afficher la hauteur de fabrication maximale : ➢  Dans le menu View (Affichage), sélectionnez Display Tray 3D Box (Afficher  la boîte 3D du plateau).  Figure 5-53    Boîte 3D du plateau DOC-06810 Rév. C 5-47...

  • Page 83: Disposition De L'écran

    Objet1000 Plus Guide d'utilisation 5 Utilisation de Objet Studio Pour afficher les objets sans le plateau de fabrication : ➢  Dans le menu View (Affichage), décochez l'option Display Tray (Afficher le plateau). Disposition de Objet Studio ajuste automatiquement l'écran par défaut pour afficher des vues  l'écran optimales du plateau de fabrication et de l'arborescence du modèle. Vous  pouvez afficher les modèles sous différentes perspectives en changeant la  disposition de l'écran. Pour changer la disposition de l'écran : ➢  Dans la barre d'outils flottante View (Afficher), sélectionnez Single View  (Une seule vue) ou 4 Views (Vues).  Figure 5-54    Icônes de disposition de l'écran ❒  La disposition par défaut de l'écran est Single View (Une seule vue) ❒  4 Views (Vues)   affiche les vues en perspective, de dessus, de face et  de droite.

  • Page 84: Perspective Du Plateau

    Objet1000 Plus Guide d'utilisation 5 Utilisation de Objet Studio  Figure 5-56    Disposition de l'écran en 4 vues Perspective du La perspective par défaut du plateau de fabrication est « isométrique ». Vous  plateau pouvez modifier la perspective de la fenêtre active avec l'une des dix options. Pour changer la perspective du plateau de fabrication dans la fenêtre active : 1.  Dans le ruban Tray Settings (Paramètres du plateau), ouvrez la barre  d'outils flottante Perspective.  Figure 5-57    Barre d'outils Perspective 2.  Cliquez sur l'icône qui représente la perspective voulue. DOC-06810 Rév. C 5-49...
  • Page 85 Objet1000 Plus Guide d'utilisation 5 Utilisation de Objet Studio Positionnement  Pour afficher le plateau et les modèles depuis différentes orientations, vous  du plateau pouvez déplacer le plateau dans l'écran et modifier son angle d'affichage. Pour déplacer le plateau dans l'écran Objet Studio : ➢  Appuyez sur la molette de la souris en déplaçant cette dernière.  Figure 5-58    Plateau après déplacement dans l'affichage Objet Studio Pour faire pivoter manuellement le plateau : ➢  Appuyez sur Alt et sur la molette de la souris en déplaçant cette dernière.  Figure 5-59    Plateau après pivotement à l'envers Pour afficher le plateau et les modèles depuis différentes orientations, vous  pouvez modifier son angle d'affichage. DOC-06810 Rév. C 5-50...

  • Page 86: Paramétrage Des Couleurs D'objet

    Objet1000 Plus Guide d'utilisation 5 Utilisation de Objet Studio Paramétrage La couleur des objets sur le plateau de fabrication peut indiquer comment ils  des couleurs sont imprimés. Objet Studio permet de choisir l'affichage des couleurs pour  d'objet distinguer aisément le matériau, la surface et l'enrobage des objets. Pour choisir comment les couleurs sont appliquées dans l'affichage : ➢  Dans le ruban Model Settings (Paramètres du modèle)   e t le groupe Colors (Couleurs) sélectionnez l'une des options de la barre d'outils flottante.  Figure 5-60    Options d'affichage des couleurs Avant d'envoyer un plateau de fabrication à l'imprimante, ou lorsque vous  effectuez la validation du plateau, Objet Studio vérifie s'il existe un problème  avec les fichiers stl ou le positionnement des objets sur le plateau. Dans ce  cas, les objets concernés sont affichés dans des couleurs spéciales  (consultez la rubrique « Validation du plateau » à la page 5-56). DOC-06810 Rév. C 5-51...

  • Page 87: Chargement De Gros Fichiers

    Objet1000 Plus Guide d'utilisation 5 Utilisation de Objet Studio Chargement de Le chargement de très gros fichiers stl peut être lent et ils peuvent être  gros fichiers difficiles à manipuler sur le plateau de fabrication. Dans ce cas, vous pouvez  afficher une seule image de l'objet sur le plateau de fabrication, sans charger le  fichier complet. Le fichier stl proprement dit n'est pas chargé et le fichier  complet est envoyé à l'imprimante. Pour afficher une image de fichiers stl lorsque vous placez des objets sur le  plateau de fabrication : 1.  Dans le menu Tools (Outils), sélectionnez Options et affichez l'onglet  Settings (Paramètres).  Figure 5-61    Boîte de dialogue Options, onglet Settings (Paramètres) 2.  Dans la section Large Files (Gros fichiers), sélectionnez Load Partial  (reduced) (Chargement partiel) (réduit). Manipulation Si vous devez travailler avec un modèle détaillé composé d'un grand nombre  de gros fichiers de polygones, vous pouvez accélérer son affichage et sa manipulation dans  Objet Studio en réduisant le nombre de polygones à l'écran. Bien que la ...
  • Page 88 Objet1000 Plus Guide d'utilisation 5 Utilisation de Objet Studio  Figure 5-63    Objet affiché avec seulement cinq pour cent de ses  polygones visibles Pour utiliser la réduction des polygones : 1.  Dans le menu Tools (Outils), sélectionnez Options. ou : Dans le menu Objet Studio Commands (Commandes)  , cliquez sur  Options. 2.  Dans la boîte de dialogue Options, affichez l'onglet  Display (Afficher)  Figure 5-64    Boîte de dialogue Options, onglet Display (Affichage) 3.  Sélectionnez Enable Polygon Reduction (Activer la réduction des  polygones) . 4.  Sélectionnez Polygon Reduction (Percent) (Réduction des polygones  (Pourcentage)). 5.  Saisissez le pourcentage total des polygones à afficher. Lorsque vous cliquez sur Apply (Appliquer), l'affichage change. Remarque : le réglage affecte l'affichage statique (lorsque les objets ne sont  pas en mouvement). 6.  Définissez les options d'affichage lorsque l'objet est en mouvement ...
  • Page 89 Objet1000 Plus Guide d'utilisation 5 Utilisation de Objet Studio ❒  Bounding Box (Rectangle englobant) - une boîte représentant les  dimensions maximales de l'objet est affichée. ❒  Adaptive Polygon Reduction (Réduction adaptative des polygones) -  différents degrés de réduction des polygones sont appliqués, selon le  cas. ❒ Entire Object (Objet complet) -aucune réduction des polygones n'est  appliquée. 7.  Pour enregistrer ces paramètres, de sorte à les appliquer chaque fois que  vous placez cet objet sur le plateau de fabrication, cliquez sur Save  Polygon Reduction Data (Enregistrer les données de réduction des  polygones). 8.  Cliquez sur Apply (Appliquer) pour voir les résultats des paramètres sans ...
  • Page 90 Objet1000 Plus Guide d'utilisation 5 Utilisation de Objet Studio Pour changer le niveau d'agrandissement : ➢  Dans le ruban, ouvrez la barre d'outils flottante Zoom (Agrandissement) et  sélectionnez une option :  Figure 5-65    Barre d'outils flottante d'agrandissement ❒  Zoom Object (Agrandissement de l'objet) est centré sur l'objet  sélectionné. ❒  Zoom Tray (Agrandissement du plateau) affiche le plateau complet. ❒  Zoom by Rectangle (Agrandissement par rectangle) permet d'afficher  une section du plateau en la sélectionnant avec la souris. Vous pouvez également agrandir et réduire avec la molette de la souris. Vous pouvez configurer Objet Studio pour agrandir automatiquement les  objets placés sur le plateau de fabrication. Consultez « Agrandissement  automatique » à la page 5-82.

  • Page 91: Manipulation Des Plateaux

    Objet1000 Plus Guide d'utilisation 5 Utilisation de Objet Studio Manipulation des plateaux Après avoir préparé les modèles sur le plateau de fabrication, vous pouvez : • Tester qu'ils peuvent être imprimés (« validation »). • Calculer le temps et les ressources matérielles nécessaires pour l'imprimer. • L'envoyer à l'imprimante pour fabrication. • L'enregistrer pour le terminer ou l'imprimer ultérieurement. • L'enregistrer sous forme de fichier compressé pour stockage et transfert  pratiques.   Avant d'envoyer une tâche à l'imprimante pour production, vous devez  Validation du vérifier que le plateau est valide et qu'il peut être imprimé. plateau Remarque :  en raison des caractéristiques uniques de chaque type de  matériau de modélisation, vérifiez que le matériau approprié est sélectionné  avant de valider le plateau. Pour valider que le plateau peut être imprimé : ➢  Dans le ruban Tray Settings (Paramètres du plateau), dans le groupe  Build Process (Processus de fabrication), cliquez sur ...

  • Page 92: Estimations De Production

    Objet1000 Plus Guide d'utilisation 5 Utilisation de Objet Studio L'état de validation figure dans la barre au bas de l'écran.  Figure 5-67    Détails de validation dans la barre d'état   Si le poids maximum combiné des modèles sur le plateau de fabrication est  supérieur à 135 kg, un message d'avertissement s'affiche. Dans ce cas, vous  pouvez supprimer ou redimensionner un ou plusieurs modèles avant  d'envoyer le plateau à l'imprimante. Objet Studio permet de calculer les ressources temporelles et matérielles  Estimations de nécessaires à la production des plateaux avant de les envoyer à l'imprimante.  production Le temps nécessaire à Objet Studio pour effectuer ce calcul dépend du nombre  d'objets sur le plateau et de leur complexité. Le calcul d'estimation de  production pour un plateau complet peut prendre jusqu'à 15 minutes, en  fonction des caractéristiques de votre ordinateur. Pour calculer le temps et les matériaux nécessaires pour produire le plateau  actuel : ➢  Dans le ruban Tray Settings (Paramètres du plateau), dans le groupe  Build Process (Processus de fabrication), cliquez sur  Pendant le calcul de l'estimation, une barre de progression est affichée -  sur la droite de la barre d'état (au bas de l'écran).

  • Page 93: Modes D'impression

    Objet1000 Plus Guide d'utilisation 5 Utilisation de Objet Studio déterminer le mode d'impression (voir ci-dessous) et s'il convient d'autoriser  les matériaux de modèle de substitution lors de l'impression de la tâche. Remarque :  sélectionnez le mode d'impression et les options de matériau de  substitution après avoir envoyé le plateau de fabrication à l'imprimante (voir  « Impression du plateau » à la page 5-60). Si le poids maximum combiné des modèles sur le plateau de fabrication est  supérieur à 135 kg, un message d'avertissement s'affiche. Dans ce cas, vous  pouvez supprimer ou redimensionner un ou plusieurs modèles avant  d'envoyer le plateau à l'imprimante. Modes Les imprimantes Objet1000 peuvent fabriquer les modèles en utilisant trois  d'impression modes d'impression. Mode HQ (Haute qualité)— • Les modèles sont imprimés en couches de 16 microns, produisant des  surfaces lisses qui conviennent à la production de détails fins et d'articles  délicats. • L'impression de la plupart des plateaux demande presque le double de  temps qu'avec le réglage Haute vitesse. • Ce réglage n'est disponible que lorsque le matériau de modèle peut être  utilisé dans quatre têtes d'impression, en impression de matériau de modèle unique. Impression avec un seul matériau : toutes les têtes d'impression ...

  • Page 94: Envoi Par E-Mail Des Fichiers Numériques Objet

    Objet1000 Plus Guide d'utilisation 5 Utilisation de Objet Studio • Utilisé pour produire des modèles à partir d'un seul des matériaux de  modèle chargés dans l'imprimante en imprimante avec deux seulement des  têtes d'impression. • Les modèles sont produits en couches de 34 microns, mais l'impression est  proche de la haute qualité. • Le temps d'impression est similaire à celui du mode Haute qualité. Bien que le temps d'impression soit plus long qu'avec le mode Haute  vitesse, le mode Matériau numérique peut rendre le remplacement de  matériau inutile, offrant un gain de temps et de coût en termes de déchets  de matériau de modèle. Le mode Matériau numérique est sélectionné automatiquement lorsque  plusieurs matériaux de modèle sont affectés aux objets du plateau. Vous pouvez afficher des estimations des ressources temporelles et matérielles  nécessaires pour imprimer les plateaux en utilisant différents modes  d'impression (consultez la rubrique « Estimations de production » à la page  5-57). Vous pouvez également afficher les estimations de production lorsque  vous envoyez le plateau à l'imprimante. À ce stade, vous pouvez sélectionner  le mode d'impression, notamment une option qui permet à Objet Studio  d'imprimer le plateau selon la méthode la plus efficace (voir "Printing-Mode  Selection" on page 1). Envoi par e- Vous pouvez envoyer facilement par e-mail les fichiers objdf en utilisant  ® ® mail des Microsoft  Office Outlook . L'envoi de fichiers objdf est conseillé (plutôt que ...

  • Page 95: Impression Du Plateau

    Objet1000 Plus Guide d'utilisation 5 Utilisation de Objet Studio Impression du Lorsqu'un plateau est prêt à imprimer, il est placé dans la file d'attente des  plateau tâches. Lorsque la tâche arrive en haut de la file d'attente, Objet Studio pré- traite le fichier de plateau pour créer des coupes et les envoie à l'imprimante. Pour envoyer le plateau dans la file d'attente d'impression : ➢  Dans le ruban Tray Settings (Paramètres du plateau), dans le groupe  Build Process (Processus de fabrication), cliquez sur  ❒  Si l'impression du plateau nécessite deux matériaux de modèle (mode  Matériau numérique), la boîte de dialogue Job Summary (Récapitulatif de la tâche) s'ouvre.  Figure 5-70    Récapitulatif de la tâche (matériaux de modèle  multiples) Remarque : les valeurs affichées sont le produit d'un calcul rapide et  représentent une estimation grossière des matériaux et du temps ...
  • Page 96 Objet1000 Plus Guide d'utilisation 5 Utilisation de Objet Studio ❒  Si l'impression du plateau n'exige qu'un seul matériau de modèle, la  boîte de dialogue Printing Mode Selection (Sélection du mode d'impression) s'ouvre.  Figure 5-71    Boîte de dialogue Printing Mode Selection (Sélection du mode d'impression) Remarque : les valeurs affichées sont le produit d'un calcul rapide et  représentent une estimation grossière des matériaux et du temps  nécessaires pour imprimer la tâche. Pour un calcul plus précis, cliquez sur  Fine Estimation   ( Estimation affinée). ❒  Si le poids maximum combiné des modèles sur le plateau de fabrication  est supérieur à 135 kg, un message d'avertissement s'affiche. Dans ce  cas, vous pouvez supprimer ou redimensionner un ou plusieurs  modèles avant de poursuivre. ➢  Sélectionnez le mode d'impression approprié. Pour obtenir une explication sur les modes d'impression, voir ...
  • Page 97 Objet1000 Plus Guide d'utilisation 5 Utilisation de Objet Studio nécessité d'exécuter une procédure de remplacement de matériau.  Sinon, le mode Haute vitesse est utilisé. Par exemple, si l'impression du plateau ne nécessite qu'un seul des  matériaux de modèle chargés dans l'imprimante, seules les deux  têtes d'impression utilisant ce matériau de modèle sont utilisées  pour imprimer les modèles - mode Matériau numérique. (Les  modes Haute qualité et Haute vitesse nécessitent d'imprimer le  modèle avec quatre têtes, ce qui peut vous conduire à exécuter une  procédure de remplacement de matériau.) En revanche, si l'impression du plateau peut être effectuée en  utilisant les quatre têtes d'impression sans exécuter la procédure de  remplacement de matériau, le mode Haute vitesse est utilisé. Ceci  est possible si toutes les têtes d'impression sont alimentées avec un  matériau de modèle ou si vous autorisez l'impression avec un  mélange arbitraire de matériaux similaires (voir ci-dessous). Qualité du modèle lorsque le mode Matériau numérique est utilisé   Pour la plupart des modèles la qualité est proche de la haute  qualité.   Si tous les objets du plateau sont insérés à partir de fichiers  stl individuels, ils sont imprimés en résolution standard de 600 dpi ...
  • Page 98 Objet1000 Plus Guide d'utilisation 5 Utilisation de Objet Studio ❒  Si la substitution de matériau est autorisée pour cette tâche, la boîte de  dialogue Model Material Substitution (Substitution de matériau de modèle) s'ouvre.  Figure 5-72    Boîte de dialogue Model Material Substitution (Substitution du matériau de modèle) Si vous autorisez l'utilisation de matériaux de modèle de substitution,  l'imprimante utilise des matériaux de substitution dont les  caractéristiques (résistance, souplesse, etc.) sont similaires à celles du  matériau affecté à l'objet lors de la conception du plateau de  fabrication, dans les conditions suivantes : •  Le matériau que vous avez affecté n'est pas installé dans  l'imprimante au moment de l'impression. Dans ce cas, le plateau est imprimé avec un ou deux matériaux de  substitution (en fonction des matériaux installés dans l'imprimante  au moment de l'impression). Si possible, le mode Haute vitesse est  utilisé. •  En plus du matériau que vous avez sélectionné, un autre matériau ...
  • Page 99 Objet1000 Plus Guide d'utilisation 5 Utilisation de Objet Studio Si le fichier du plateau de fabrication n'a pas été enregistré lorsque vous  Continuer ici cliquez sur Build (Construire), la boîte de dialogue Save As (Enregistrer sous) s'ouvre afin que vous puissiez le faire. Objet Studio vérifie s'il existe un problème avec le positionnement des  objets sur le plateau. Dans ce cas, les objets concernés sont affichés dans  des couleurs spéciales (consultez la rubrique « Validation du plateau » à la  page 5-56) et un message d'avertissement s'affiche.  Figure 5-73    Message d'avertissement de validation de plateau ➢  Pour annuler la commande Build (Fabriquer) pour remédier au problème,  cliquez sur No (Non). ➢  Pour imprimer les modèles tels qu'ils sont positionnés sur le plateau,  cliquez sur Yes (Oui). L'écran Job Manager s'ouvre pour surveiller la progression de vos plateaux  - avant, pendant et après l'impression. Consultez « Surveillance et gestion  des tâches d'impression » à la page 5-87. DOC-06810 Rév. C 5-64...

  • Page 100: Application De Fonctions Supplémentaires Objet Studio

    Objet1000 Plus Guide d'utilisation 5 Utilisation de Objet Studio Application de fonctions supplémentaires Objet Studio Vous pouvez utiliser la fonction de division des objets pour produire des objets  Division des plus grands que la surface du plateau en divisant le modèle en plusieurs  objets parties. Cette fonction permet de produire uniquement une section spécifique  d'un modèle. Pour diviser un objet : 1.  Sélectionnez l'objet. 2.  Dans le menu Object (Objet), sélectionnez Split (Diviser). 3.  Dans la boîte de dialogue Split Object (Diviser l'objet) saisissez les valeurs  pour déterminer comment Objet Studio doit diviser l'objet. Vous pouvez  diviser un objet le long de l'un de ses axes en saisissant des mesures exactes  ou le nombre de pièces.  Figure 5-74    Boîte de dialogue Split Object (Diviser l'objet) 4. ...

  • Page 101: Choix De La Solidité Du Support

    Objet1000 Plus Guide d'utilisation 5 Utilisation de Objet Studio Choix de la Lors de la production des modèles, le matériau de support remplit certains  solidité du trous et sections vides (consultez la rubrique « Positionnement manuel » à la  support page 5-32). Objet Studio permet d'ajuster la solidité de la structure formée  avec le matériau de support. Cet ajustement trouve son utilité pour la  production de grands et très grands modèles ou de modèles petits ou délicats.  Dans la plupart des cas, le réglage par défaut assure une solidité adéquate du  support. Pour modifier la solidité de la structure de support lors de l'impression d'un  modèle : 1.  Sélectionnez un modèle sur le plateau. 2.  Dans le ruban Model Settings (Paramètres du modèle), dans le groupe  Options , cliquez sur  ou : ❒  Dans la Barre d'outils du modèle, cliquez sur  ou : ❒  Depuis le menu contextuel qui s'affiche en cliquant sur le bouton droit ...
  • Page 102 Objet1000 Plus Guide d'utilisation 5 Utilisation de Objet Studio ❒  Lite (Léger) - pour les modèles délicats nécessitant peu de support. (Ce  paramètre facilite le retrait du matériau de support.) 4.  Cliquez sur Apply (Appliquer). DOC-06810 Rév. C 5-67...

  • Page 103: Hollow (Creux) » : Remplissage Des Modèles Avec Du Matériau De Sup- Port

    Objet1000 Plus Guide d'utilisation 5 Utilisation de Objet Studio « Hollow De nombreux objets placés sur le plateau à partir de fichiers stl sont  (Creux) » : « solides ». En d'autres termes, une fois imprimé, le modèle est entièrement  remplissage rempli de matériau de modèle. Ceci est fréquemment inutile dans le cas de  des modèles grands objets. Le modèle peut plutôt être rempli de matériau de support,  avec du moins onéreux. Il est également préférable de remplir les modèles avec du  matériau de matériau de support lorsqu'ils sont en préparation pour de la fonderie à  support modèle perdu, car ce matériau brûle plus rapidement lors du processus de  réalisation du moulage. Objet Studio permet d'imprimer les objets sur le plateau avec une matrice  externe de matériau de modèle et un centre rempli de matériau de support.  Lorsque cette fonction, appelée « Hollow » (Creux) est utilisée, l'épaisseur de  la matrice ne doit pas être inférieure à 0,5 millimètres. Pour utiliser la fonction Hollow (Creux) : 1.  Sélectionnez un modèle sur le plateau. ou : ❒  Dans Barre d'outils du modèle cliquez sur ou :...
  • Page 104 Objet1000 Plus Guide d'utilisation 5 Utilisation de Objet Studio 3.  Si vous modifiez ou annulez le paramètre Hollow (Creux), cliquez sur  Apply (Appliquer). DOC-06810 Rév. C 5-69...

  • Page 105: Affichage En Coupe Des Objets

    Objet1000 Plus Guide d'utilisation 5 Utilisation de Objet Studio Affichage en La fonction Section (Coupe) permet d'afficher l'intérieur d'un objet en le  coupe des coupant sur n'importe quel axe. Vous pouvez ensuite manipuler l'objet pour  objets vérifier l'intérieur sous différents angles. Ceci peut être important pour  déterminer le type de support nécessaire pour produire le modèle (voir  « Choix de la solidité du support » à la page 5-66). L'affichage d'un objet en  coupe affecte uniquement l'affichage du plateau à l'écran. L'objet proprement  dit n'est pas modifié. Pour afficher le plateau en coupe : 1.  Dans le menu Tools (Outils), sélectionnez Section (Coupe). La boîte de dialogue Section (Coupe)  s'ouvre.  Figure 5-77    Boîte de dialogue Section (Coupe) 2.  Sélectionnez Enable Clipping (Activer la coupe). 3.  Utilisez les commandes du curseur des axes des X, Y et Z pour couper le  plateau afin d'afficher la coupe souhaitée.  Figure 5-78    Gauche : vue complète ; Droite : vue en coupe, après  utilisation du curseur Z DOC-06810 Rév. C...

  • Page 106: Enregistrement Des Plateaux De Fabrication

    Objet1000 Plus Guide d'utilisation 5 Utilisation de Objet Studio Enregistrement Vous pouvez enregistrer l'image affichée dans l'écran actif sous forme de  de l'écran fichier graphique. d'affichage Pour enregistrer l'écran d'affichage sous forme d'image : sous forme de fichier image 1.  Appuyez sur Ctrl+B. ou : Dans le menu Objet Studio Commands (Commandes)  , sélectionnez  Save Bitmap (Enregistrer Bitmap). La boîte de dialogue Save bitmap (Enregistrer le bitmap)  s'ouvre.  Figure 5-79    Boîte de dialogue Save Bitmap (Enregistrer le bitmap) 2.  En haut de la boîte de dialogue, sélectionnez le dossier approprié. 3.  Au bas de la boîte de dialogue, saisissez un nom de fichier.
  • Page 107 Objet1000 Plus Guide d'utilisation 5 Utilisation de Objet Studio Remarque : les fichiers objtf faisant référence aux fichiers stl utilisés, ils doivent  demeurer au même emplacement que lors de l'enregistrement du fichier objtf. Pour enregistrer le plateau sous forme de fichier objtf : ➢  Dans l'onglet Tray Settings (Paramètres du plateau), groupe File (Fichier),  cliquez sur  Pour ouvrir les plateaux enregistrés sous forme de fichiersobjtf, voir  « Ouverture des fichiers du plateau Objet » à la page 5-17. Fichiers OBJZF Pour enregistrer commodément tous les fichiers positionnés sur le plateau de  fabrication, pour stocker la tâche ou pour la transférer à un autre  emplacement, Objet Studio les compresse en un seul fichier objzf. Pour  utiliser le fichier objzf ultérieurement, il doit être décompressé dans Objet  Studio et ses composants doivent être enregistrés. Remarque : si vous exportez un fichier objzf contenant un fichier stl enregistré à  l'origine en lecture seule, vous ne pouvez pas ouvrir (importer) ce fichier objzf  dans le dossier où le fichier stl en lecture seule est enregistré. Pour créer un fichier objzf : 1.  Dans le menu Objet Studio Commands (Commandes)  , sélectionnez  Export Packed Job (Exporter la tâche condensée). La boîte de dialogue Save As (Enregistrer sous)  s'ouvre.

  • Page 108: Personnalisation Objet Studio

    Objet1000 Plus Guide d'utilisation 5 Utilisation de Objet Studio Personnalisation Objet Studio Vous pouvez personnaliser Objet Studio pour l'adapter à vos besoins et  préférences de travail personnelles. Vous pouvez personnaliser les fonctions  suivantes : ❒  Créer une barre d'outils d'accès rapide pour les commandes  fréquemment utilisées. ❒  Changer la position de la barre d'outils d'accès rapide. ❒  Réduire le ruban. ❒  Modification du Objet Studiothème chromatique. ❒  Configurer les paramètres par défaut pour les objets placés sur le  plateau de fabrication. En travaillant avec Objet Studio, vous utilisez peut-être certaines commandes  Créer une fréquemment. Vous pouvez créer une barre d'outils d'accès rapide pour  barre d'outils faciliter votre tâche. d'accès rapide Pour créer une barre d'outils d'accès rapide : 1.  Au-dessus des onglets du ruban, cliquez sur  Le menu Customize Quick Access Toolbar (Personnaliser la barre d'outils d'accès rapide) s'ouvre.
  • Page 109 Objet1000 Plus Guide d'utilisation 5 Utilisation de Objet Studio 2.  Sélectionnez une commande à ajouter à la barre d'outils. Une icône pour la commande sélectionnée est ajoutée à la barre d'outils.  Figure 5-81    Barre d'outils d'accès rapide Pour ajouter une autre commande, répétez la procédure ci-dessus. DOC-06810 Rév. C 5-74...
  • Page 110 Objet1000 Plus Guide d'utilisation 5 Utilisation de Objet Studio 3.  Pour choisir parmi une plus large gamme de commandes : ❒  Dans le menu Customize Quick Access Toolbar (Personnaliser la barre d'outils d'accès rapide)  (voir Figure 5-80 à la page 5-73),  sélectionnez More Commands (Plus de commandes). ou : ❒  Cliquez avec le bouton droit de la souris sur l'icône Objet Studio  Commands (Commandes)  , ou ailleurs sur le ruban et sélectionnez  Customize Quick Access Toolbar (Personnaliser la barres d'outils d'accès  rapide).  Figure 5-82    Menu du ruban qui s'affiche en cliquant sur le bouton  droit de la souris La boîte de dialogue Options s'ouvre.  Figure 5-83    Boîte de dialogue Options de la barre d'outils d'accès rapide 4.  Ouvrez la liste contextuelle et sélectionnez Popular Commands  (Commandes fréquentes) ou Commands not on the Ribbon (Commandes  ne figurant pas sur le ruban). 5.  Sélectionnez une commande et cliquez sur Add (Ajouter).

  • Page 111: Masquage Du Ruban

    Objet1000 Plus Guide d'utilisation 5 Utilisation de Objet Studio Masquage du Pour dégager davantage d'espace pour l'affichage du plateau de fabrication,  ruban vous pouvez masquer les rubans Objet Studio. Pour masquer les rubans : 1.  Cliquez avec le bouton droit de la souris sur le ruban ou la barre de menu,  ou dans le menu Commands (Commandes) d'Objet Studio  2.  Sélectionnez Minimize the Ribbon (Réduire le ruban). Les rubans disparaissent, mais vous pouvez afficher temporairement leurs  icônes en cliquant sur Tray Settings (Paramètres du plateau) ou sur Job  Manager dans la barre de menu. Lorsque vous cliquez à nouveau en  dehors du ruban, il disparaît. Pour revenir à l'affichage permanent du ruban : ➢  Recommencez les étapes ci-dessus pour annuler  Minimize the Ribbon (Réduction du ruban). Couleurs Vous pouvez personnaliser certaines des couleurs utilisées pour l'affichage des  d'affichage écrans Objet Studio et pour afficher les objets sur le plateau de fabrication. Pour modifier les couleurs utilisées dans les écrans Objet Studio : 1.  Dans le menu Tools (Outils), sélectionnez Options.
  • Page 112 Objet1000 Plus Guide d'utilisation 5 Utilisation de Objet Studio 2.  Vous pouvez configurer l'affichage dans l'onglet Appearance (Aspect) de la  boîte de dialogue Options. ❒  La sélection du Mode détermine l'aspect des modèles sur le plateau de  fabrication. La méthode d'affichage par défaut des modèles sur le  plateau de fabrication est sous forme d'objets unis (ombrés). Les autres  options sont WireFrame (Structure filaire) et Points. ❒  Lorsque l'option Shaded (Ombré) est sélectionnée, vous pouvez  afficher le modèle sur le plateau comme objet transparent.  Figure 5-85    Affichage transparent ❒  Cliquez deux fois sur les chartes de couleurs pour personnaliser les  couleurs. ❒  Les paramètres Windows Background Color (Couleur d'arrière-plan Windows) permettent de modifier la couleur derrière le plateau de  fabrication—par une couleur unie ou un dégradé de deux couleurs. ❒  Pour revenir aux paramètres d'affichage par défaut, cliquez sur Default  (Par défaut). Objet Studiopermet de choisir parmi quatre thèmes chromatiques d'arrière- Modification des  plan : bleu, noir, argenté et aqua.

  • Page 113: Raccourcis Clavier

    Objet1000 Plus Guide d'utilisation 5 Utilisation de Objet Studio Raccourcis Vous pouvez définir des raccourcis clavier pour les commandes fréquemment  clavier utilisées. Pour définir des raccourcis clavier : 1.  Au-dessus des onglets du ruban, cliquez sur  Le menu Customize Quick Access Toolbar (Personnaliser la barre d'outils d'accès rapide) s'ouvre.  Figure 5-87    Menu Customize Quick Access Toolbar (Personnaliser la barre d'outils d'accès rapide) 2.  Sélectionnez More Commands (Plus de commandes). La boîte de dialogue Options s'ouvre (voir la Figure 5-83 à la page 5-75). 3.  Cliquez sur Customize (Personnaliser).

  • Page 114: Paramétrage Des Préférences De L'utilisateur

    Objet1000 Plus Guide d'utilisation 5 Utilisation de Objet Studio 4.  Sélectionnez la commande Categories (Catégories) pour afficher toutes les  commandes de cette catégorie, comme par exemple toutes les commandes  Model Settings (Paramètres du modèle). Les raccourcis claviers actuels sont affichés. 5.  Saisissez le raccourci clavier dans le champ  Press new shortcut key (Appuyer sur la touche du nouveau raccourci) , et cliquez sur Assign (Affecter). 6.  Si vous souhaitez redéfinir tous les raccourcis clavier, cliquez sur Reset All  (Réinitialiser tout). Paramétrage Vous pouvez modifier plusieurs paramètres Objet Studio qui affectent les  objets placés sur le plateau de fabrication. préférences de Pour modifier les paramètres par défaut :...

  • Page 115: Fonctions Du Mode Professionnel

    Objet1000 Plus Guide d'utilisation 5 Utilisation de Objet Studio Fonctions du mode Professionnel Certaines fonctions avancées Objet Studio ne sont accessibles qu'en mode Professionnel. Pour afficher les paramètres actuels Objet Studio : ➢  Ouvrez le menu Tools (Outils).  Figure 5-90    Menu Tools (Outils), indiquant que le mode Professionnel  est sélectionné Lorsque le mode Professionnel est sélectionné, les fonctions avancées sont  affichées. Pour modifier le paramètre de mode Professionnel : 1.  Dans le menu Tools (Outils), sélectionnez Professional Mode (mode  Professionnel). Le message suivant s'affiche, pour vous rappeler que la modification ne  prendra effet que la prochaine fois que vous ouvrirez Objet Studio —même  si la marque de sélection en regard de l'option Professional Mode (mode Professionnel) s'affiche immédiatement.

  • Page 116: Paramètres Par Défaut

    Objet1000 Plus Guide d'utilisation 5 Utilisation de Objet Studio Paramètres par Vous pouvez contrôler les paramètres par défaut de plusieurs fonctions Objet  défaut Studio depuis l'onglet Advanced (Avancé) de la boîte de dialogue Options. Pour afficher la boîte de dialogue Options ➢  Dans le menu Tools (Outils), sélectionnez Options. ou : Dans le menu Commands (Commandes) Objet Studio  , cliquez sur  Options.  Figure 5-92    Boîte de dialogue Options, onglet Advanced (Avancé) L'onglet Advanced (Avancé) n'est accessible que lorsque le mode  Professionnel est activé (consultez la rubrique « Fonctions du mode  Professionnel » à la page précédente). Par défaut, Objet Studio oriente les objets de façon optimale lorsqu'ils sont  Orientation  placés sur le plateau de fabrication, pour la durée d'impression la plus courte.  automatique Au besoin, vous pouvez annuler l'orientation automatique à chaque fois que  vous placez un objet sur le plateau de fabrication (consultez la rubrique  « Orientation automatique » à la page 5-30). Dans tous les cas, lorsque les  objets sont sur le plateau de fabrication, vous pouvez changer leur orientation  manuellement (consultez la rubrique « Positionnement manuel » à la page  5-32.) Pour modifier le réglage par défaut de sorte à désactiver Automatic Orientation (Orientation automatique) :...

  • Page 117: Configuration Du Pilote Opengl

    Objet1000 Plus Guide d'utilisation 5 Utilisation de Objet Studio Agrandissement  Lorsque l'option Auto Zoom (Agrandissement auto) est sélectionnée dans la  automatique section Advanced (Avancé) de la boîte de dialogue Options, l'affichage est  agrandi pour afficher les objets placés sur le plateau de fabrication. Vous  pouvez ainsi inspecter soigneusement et manipuler les objets. Par défaut, cette fonction n'est pas activée. Dans tous les cas, vous pouvez  modifier le niveau d'agrandissement selon les besoins (consultez la rubrique  « Options d'agrandissement » à la page 5-54). Configuration Le pilote OpenGL affiche des graphiques 3D sur votre écran. Il est  du pilote généralement inutile d'ajuster ses paramètres. Si vous soupçonnez un  OpenGL problème dans la façon dont Objet Studio affiche les objets, vous pouvez  utiliser l'outil de configuration du pilote OpenGL pour vérifier et configurer  les paramètres du pilote. Pour accéder à la boîte de dialogue OpenGL Driver Configuration (Configuration du pilote OpenGL) : 1.  Dans le menu Tools (Outils), sélectionnez Options.
  • Page 118 Objet1000 Plus Guide d'utilisation 5 Utilisation de Objet Studio 3.  Cliquez sur OpenGL Driver Configuration (Configuration du pilote OpenGL). La boîte de dialogue qui s'ouvre affiche les détails d'identification du  format des pixels (indice) pour la fenêtre et la mémoire.  Figure 5-94    Boîte de dialogue OpenGL Driver Configuration (Configuration du pilote OpenGL) Si vous souhaitez afficher les valeurs et les modifier, cliquez sur  . Vous  pouvez également sélectionner Choose Format (Choisir le format) et modifier  les valeurs dans cette boîte de dialogue. Pour effectuer un test de la configuration du pilote et saisir l'identifiant du format  des pixels suggéré : 1.  Sélectionnez Choose Format (Choisir le format). 2.  Cliquez sur Test. Objet Studio indique l'identifiant du format des pixels recommandé.  Figure 5-95    Identifiant du format des pixels recommandé 3.  Cliquez sur OK. 4.  Dans la boîte de dialogue OpenGL Driver Configuration (Configuration du pilote OpenGL) (Figure 5-94), sélectionnez Pixel Format ID (Identifiant ...

  • Page 119: Obtenir Une Assistance Supplémentaire Objet Studio

    Objet1000 Plus Guide d'utilisation 5 Utilisation de Objet Studio Obtenir une assistance supplémentaire Objet Studio L'aide Objet Studio présente des instructions et des informations à l'écran, en  cours d'utilisation. Pour afficher l'aide Objet Studio : ➢  Dans la barre d'outils standard, cliquez sur   puis sur Aide Objet Studio .  Figure 5-96    Options d'aide Vous pouvez également afficher des informations sur les thèmes suivants : ❒  Troubleshooting (Dépannage) ouvre la liste des messages d'erreur et  leurs explications. ❒  Check for Updates (Rechercher les mises à jour) vérifie si vous utilisez  la dernière version de Objet Studio. Version Objet Studio, module de matériau et fonctions sous licence Vous pouvez afficher les détails de la version Objet Studio, le module de ...
  • Page 120 Objet1000 Plus Guide d'utilisation 5 Utilisation de Objet Studio  Figure 5-98    Onglet   O bjet Studio About (À propos) Onglet Module  L'onglet Materials Module (Module de matériau) indique les détails du  de matériau module de matériau installé.  Figure 5-99    Onglet Module de matériau • Module version (Version du module) Lorsqu'une mise à niveau (un correctif) du module de matériau a été  installé(e), la nouvelle version du module de matériau est affichée. Dans le  cas contraire, la version du module est la même que celle Objet Studio. • Module date (Date du module) Lorsqu'une mise à niveau (un correctif) du module de matériau a été  installé(e), la date de sa création est affichée. Dans le cas contraire, la date du module est la date d'installation Objet Studio.
  • Page 121 Objet1000 Plus Guide d'utilisation 5 Utilisation de Objet Studio • Module properties (Propriétés du module) Lorsqu'une mise à niveau (un correctif) du module de matériau a été  installé(e), sa description est affichée. Dans le cas contraire, Default (Par  défaut) est affiché. Onglet Feature L'onglet Feature License (Licence des fonctions) indique les fonctions Objet  License (Licence Studio disponibles avec votre licence. des fonctions)  Figure 5-100    Onglet Feature License (Licence des fonctions) Cliquez sur   pour développer les détails de chaque fonction. • Modes indique les modes d'impression disponibles. Voir « Modes d'impression » à la page 5-58.  • Materials (Matériaux) indique les matériaux de modèle de base  disponibles. • Digital Materials (Matériaux numériques) indique les matériaux ...

  • Page 122: Surveillance Et Gestion Des Tâches D'impression

    Objet1000 Plus Guide d'utilisation 5 Utilisation de Objet Studio Surveillance et gestion des tâches d'impression Dans l'écran Job Manager (Gestionnaire de tâches) d'Objet Studio, vous  surveillez et gérez les tâches envoyées à l'imprimante. Il existe quelques  différences entre Objet Studio sur les postes de travail clients et l'ordinateur  connecté directement à l'imprimante 3D - le poste de travail serveur. • Objet Studio installé sur des ordinateurs clients n'affiche que la file  d'attente et l'état des   t âches envoyées au serveur d'imprimante 3D depuis  cet ordinateur et permet la modification de ces tâches uniquement. Remarque : s'il existe plusieurs imprimantes Objet sur le réseau local, les  ordinateurs clients peuvent être connectés à n'importe laquelle, mais à une  seule à la fois. • Objet Studio installé sur l'ordinateur connecté directement à une  imprimante 3D spécifique (serveur), affiche la file d'attente et l'état de  toutes les tâches envoyées à cette imprimante 3D par le serveur et par tous  les ordinateurs clients sur le réseau. Il permet également de manipuler  toutes les tâches et de renvoyer des tâches précédemment imprimées à  l'imprimante. Si Objet Studio n'est pas connecté à une imprimante (ou à un serveur ...

  • Page 123: Écran Job Manager

    Objet1000 Plus Guide d'utilisation 5 Utilisation de Objet Studio Écran Job L'écran du Job Manager est identique sur les postes de travail clients et  Manager serveur. Le fait que les options qui ne concernent que le poste de travail  serveur sont désactivées pour les installations de client constitue la seule  différence.  Figure 5-101    Écran Job Manager (Gestionnaire de tâches) L'écran du Job Manager est divisé en panneaux : • File d'attente des tâches • Progression de l'impression •    H istorique • Ressources disponibles • Consommation de matériau • PlateauAperçu • Déchets DOC-06810 Rév. C 5-88...
  • Page 124 Objet1000 Plus Guide d'utilisation 5 Utilisation de Objet Studio File d'attente  Sur le serveur, la file d'attente des tâches indique les 15 dernières tâches  des tâches envoyées par les ordinateurs clients.  Sur les postes de travail clients, elle indique les tâches envoyées par cet  ordinateur au serveur d'imprimante. Les informations relatives à chacune des tâches dans la file sont affichées,  notamment l'état de la tâche. État Signification En attente L'impression de cette tâche n'a pas commencé. Building (Fabrication) L'impression de cette tâche est en cours. Stopped (Arrêtée) L'impression de cette tâche a été interrompue. L'impression  peut être poursuivie ultérieurement (Resume (Reprendre)) ou  recommencée (Restart (Redémarrer)). Erreur Des erreurs se sont produites pendant l'impression de cette  tâche, qui a été remise dans la file d'attente des tâches. Editing (Modification) Cette tâche est en cours de modification dans  Objet Studio . Spooling (Mise en ...
  • Page 125 Objet1000 Plus Guide d'utilisation 5 Utilisation de Objet Studio Progression de  Le panneau Time (Temps) indique les temps d'impression et le nombre de  l'impression coupes envoyées à l'imprimante.    H istorique Le panneau History (Historique) indique les informations des 50 dernières  tâches et leur état final. Vous pouvez faire glisser une tâche depuis History (Historique) dans Jobs Queue (File d'attente des tâches) pour ré-imprimer le  plateau. DOC-06810 Rév. C 5-90...
  • Page 126 Objet1000 Plus Guide d'utilisation 5 Utilisation de Objet Studio Le panneau Available Resources (Ressources disponibles) contient des  Ressources  indicateurs graphiques de la quantité de matériau d'impression disponible  disponibles restant dans l'imprimante. • Actual (Réelle) - quantité de matériau utilisée jusqu'à maintenant Consommation  • Required (Nécessaire) - quantité de matériau encore nécessaire pour  de matériau terminer la tâche Objet Studio affiche le poids des matériaux d'impression dans les deux contenants dans la mesure où chaque contenant contient plus  de 100 grammes de matériau. Le poids inférieur à 100 grammes n'est pas calculé ni affiché.En revanche, lorsqu'un contenant contient  moins de 100 grammes de matériau, l'imprimante l'utilise tant que le matériau de l'autre contenant pèse plus de 100 grammes. Dans  tous les cas, le poids de chaque contenant est affiché dans l'application de l'imprimante. DOC-06810 Rév. C 5-91...
  • Page 127 Objet1000 Plus Guide d'utilisation 5 Utilisation de Objet Studio Plateau Le panneau Tray Preview (Aperçu du plateau) affiche la vue du plateau de  Aperçu fabrication de la tâche sélectionnée dans la liste de la file d'attente des tâches  ou de l'historique. Sur un serveur, vous pouvez ouvrir une fenêtre d'aperçu agrandie en cliquant  sur Tray Preview display (Afficher l'aperçu du plateau) (consultez la rubrique  « Fonctions supplémentaires du serveur » à la page 5-99). Déchets La quantité de déchets s'affiche lorsque le curseur est placé sur l'affichage  Waste (Déchets). DOC-06810 Rév. C 5-92...

  • Page 128: Client)

    Objet1000 Plus Guide d'utilisation 5 Utilisation de Objet Studio   Paramétrage Lorsque vous ouvrez Objet Studio pour la première fois sur une installation  de la client, vous êtes invité(e) à le connecter à un ordinateur serveur qui envoie les  connexion de tâches à une imprimante 3D. Pour ce faire, l'ordinateur serveur doit être  l'imprimante à opérationnel et connecté au réseau local. distance (mode Pour définir (ou modifier) la connexion à l'ordinateur serveur : client) 1.  Dans le ruban Job Manager (Gestionnaire de tâches), dans le groupe 3D Printer (Imprimante 3D), cliquez sur  2.  Saisissez le nom de l'ordinateur serveur ou son adresse IP ou cliquez sur  Browse (Parcourir) pour le trouver et le sélectionner. 3.  Cliquez sur OK.  Figure 5-102    Boîte de dialogue Printer Server Connection (Connexion ...
  • Page 129 Objet1000 Plus Guide d'utilisation 5 Utilisation de Objet Studio Commandes Le ruban Job Manager compte trois groupes d'icônes : de Job ❒  Imprimante 3D Manager ❒  File d'attente ❒  Tâche  Figure 5-103    Commandes du ruban du Job Manager   ( Gestionnaire de  tâches) Les icônes sont activées ou désactivées en fonction de leur pertinence. Par  exemple, vous ne pouvez pas arrêter l'impression d'une tâche qui n'est pas en  cours d'impression, par conséquent la commande Stop est désactivée. Les icônes de Job Manager sont décrites dans le tableau de la page suivante. DOC-06810 Rév. C 5-94...
  • Page 130 Objet1000 Plus Guide d'utilisation 5 Utilisation de Objet Studio Les opérations suivantes sont disponibles dans le ruban du Job Manager (Gestionnaire de tâches) : DOC-06810 Rév. C 5-95...
  • Page 131 Objet1000 Plus Guide d'utilisation 5 Utilisation de Objet Studio Groupe Icône Usage Imprimante  Serveur : paramètre la connexion de l'imprimante. Consultez "Setting  the Printer Connection" on page 1-1. Client : paramètre la connexion au serveur. Consultez « Paramétrage  de la connexion de l'imprimante à distance (mode client) » à la page  5-93.   Configure  les  options  pour  les  alertes  de  l'imprimante.  Consultez    « Configuration des alertes utilisateur » à la page 5-98. File  Serveur : déplace une tâche en haut de la file d'attente. d'attente Client : désactivé. Voir « File d'attente des tâches » à la page 5-89.   Serveur: déplace une tâche plus haut dans la file d'attente. Client : désactivé. Voir « File d'attente des tâches » à la page 5-89  ...
  • Page 132 Objet1000 Plus Guide d'utilisation 5 Utilisation de Objet Studio En plus des icônes de commande du ruban, vous pouvez utiliser des  commandes dans des barres d'outils contextuelles et dans le menu Job (Tâche) de la barre d'outils standard.  Figure 5-104    Icônes de la barre d'outils contextuelle (serveur)  Figure 5-105    Icônes de la barre d'outils contextuelle (poste de travail client) Remarque :  la plupart des icônes et des commandes de menu ne sont activées  que lorsqu'une tâche est sélectionnée. Lorsque vous placez le curseur sur une option, une bulle d'aide affiche le nom  de la commande.  Figure 5-106    Options de menu de la tâche (serveur) DOC-06810 Rév. C 5-97...

  • Page 133: Configuration Des Alertes Utilisateur

    Objet1000 Plus Guide d'utilisation 5 Utilisation de Objet Studio Configuration Objet Studio peut vous alerter (ainsi que d'autres personnes) de l'état des  des alertes tâches envoyées au serveur pour impression. Cette fonction est  utilisateur particulièrement utile pendant les longues tâches d'impression, lorsque  l'opérateur est éloigné de l'imprimante. Les événements suivants peuvent être  signalés : • Le niveau de matériau de support de modèle est bas. • La tâche a été interrompue. • La tâche s'est terminée correctement. Pour envoyer des alertes par e-mail et SMS, vérifiez qu'un logiciel de  messagerie compatible MAPI est installé sur l'ordinateur du serveur. Pour  envoyer des alertes par SMS, le service de téléphonie cellulaire doit être  compatible avec la transmission de messages électroniques par SMS. Seule la  ligne d'objet du message électronique est transmise par SMS. Pour configurer Objet Studio afin d'envoyer des notifications et des alertes : 1.  Dans le ruban Job Manager (Gestionnaire de tâches), dans le groupe 3D Printer (Imprimante 3D), cliquez sur   Figure 5-107    Boîte de dialogue Notifications (serveur)  Figure 5-108    Boîte de dialogue Notifications (poste de travail client) 2. ...

  • Page 134: Impression Depuis La File D'attente Des Tâches

    Objet1000 Plus Guide d'utilisation 5 Utilisation de Objet Studio  Figure 5-109    Choix des événements pour les alertes 4.  Dans la boîte de dialogue Report Events (Événements de rapport),  sélectionnez les événements de rapport et cliquez sur OK. 5.  Dans la boîte de dialogue Notifications, cliquez sur OK. Impression S'il existe une tâche dans la file d'attente, elle est automatiquement envoyée à  depuis la file l'imprimante Stratasys PolyJet, dans la mesure où elle est sous tension,  d'attente des connectée à l'ordinateur et en ligne. tâches Chapitre 6 décrit le démarrage et l'utilisation de l'imprimante.  Fonctions Objet Studio sur le serveur d'imprimante comporte les  supplémentair fonctions supplémentaires suivantes : es du serveur • Aperçu étendu du plateau • Modification des tâches • Redémarrage des tâches • Reprendre les tâches • Programmation des tâches • Exportation des tâches (objzf) • Modification de l'écran Job Manager...
  • Page 135 Objet1000 Plus Guide d'utilisation 5 Utilisation de Objet Studio 2.  Cliquez sur le volet Tray Preview (Aperçu du plateau).  Figure 5-110    Aperçu de la tâche ❒  Tournez la molette de la souris pour modifier l'agrandissement du  plateau. ❒  Pour afficher le plateau dans une perspective différente, cliquez sur  l'icône correspondante. ❒  Pour redimensionner la fenêtre, faites glisser ses bords ou ses angles. Si le plateau de fabrication compte plusieurs objets, vous pouvez en exclure un  ou plusieurs de l'impression, sans supprimer l'objet du fichier de plateau. Pour empêcher l'impression d'un objet sur le plateau de fabrication : 1.  Cliquez deux fois sur l'objet que vous ne voulez pas imprimer. 2.  Affichez l'onglet Build (Fabrication). 3.  Sélectionnez Exclude from Build (Exclure de la fabrication).  Figure 5-111    Exclusion d'un modèle de la fabrication 4.  Cliquez sur Yes (Oui) pour confirmer. Sur les ordinateurs serveurs, vous pouvez utiliser l'aperçu du plateau pour  afficher dynamiquement les objets à mesure qu'ils sont imprimés, couche par  couche. Vous pouvez ainsi surveiller visuellement la progression à l'écran de  l'ordinateur. DOC-06810 Rév. C...

  • Page 136: Modification Des Tâches

    Objet1000 Plus Guide d'utilisation 5 Utilisation de Objet Studio Pour afficher la progression de l'impression dans le volet Tray Preview (Aperçu  du plateau) : ➢  Dans le menu Job (Tâche), sélectionnez Show 3dProgress (Afficher la  progression 3D). Cette option utilise davantage de ressources du système. Modification des tâches Vous pouvez ouvrir les tâches dans la file d'attente pour les modifier. Pour modifier une tâche : 1.  Sélectionnez la tâche. 2.  Cliquez sur l'icône Edit (Modifier) L'écran Tray Settings (Paramètres du plateau) s'ouvre et affiche le plateau  de fabrication. L'état de la tâche dans l'écran Job Manager se transforme  en Editing (Modification). 3.  Modifiez la tâche. 4.  Dans le ruban Tray settings (Paramètres du plateau), cliquez sur  L'état de la tâche dans l'écran Job Manager redevient Waiting (En  attente).

  • Page 137: Programmation Des Tâches

    Objet1000 Plus Guide d'utilisation 5 Utilisation de Objet Studio Programmation des tâches Vous pouvez programmer des tâches pour impression ultérieure. Par exemple,  vous pouvez configurer Objet Studio pour commencer les tâches d'impression  longues tard le soir ou tôt le matin. Pour programmer une tâche : 1.  Sélectionnez une tâche dans la file d'attente et cliquez sur   la barre  d'outils contextuelle. 2.  Dans la boîte de dialogue Scheduler (Programmateur), définissez la date et  l'heure de début de la tâche. Cliquez sur la flèche Start Date (Date de début) pour ouvrir un calendrier.  Figure 5-112    Programmateur affichant un calendrier 3.  Cliquez sur OK. Exportation des tâches (objzf) Vous pouvez enregistrer les tâches d'impression sous forme de fichiers  compressés. Pour obtenir des explications sur les fichiers objzf, consultez la rubrique  « Enregistrement des plateaux de fabrication » à la page 5-71. Exporter une tâche d'impression : 1.  Sélectionnez une tâche. 2.  Dans la barre d'outils contextuelle, cliquez sur  3.  Dans la boîte de dialogue Save As (Enregistrer sous), sélectionnez un ...

  • Page 138: Modification De L'écran Job Manager

    Objet1000 Plus Guide d'utilisation 5 Utilisation de Objet Studio Modification de l'écran Job Manager Vous pouvez modifier la taille des sections de l'écran Job Manager en faisant  glisser les bords du panneau. Cette fonction concerne : • le panneau de la file d'attente • le panneau temporel • le panneau d'historique De même, vous pouvez modifier la façon dont la surface de l'écran est divisée  entre la section principale (Jobs Queue/Time/History) (File  d'attente/Temps/Historique) et les panneaux situés sur la droite de l'écran. Vous pouvez réduire (masquer) les panneaux de droite (Available Resources/Material Consumption/Tray View) (Ressources  disponibles/Consommation de matériau/Vue du plateau) en cliquant en haut  du panneau. ➢  Cliquez encore pour afficher le panneau. DOC-06810 Rév. C 5-103...

  • Page 139: Utilisation Et Maintenance De L'imprimante

    Utilisation et maintenance de l'imprimante Démarrage de l'imprimante Chargement des contenants de modèle et de support Production des modèles Préparation de l'imprimante Démarrage de l'impression Code couleur de l'interface de l'imprimante 6-10 Indicateurs d'impression 6-12 Reprise de la production après arrêt de l'impression 6-13 Changement de matériau d'impression 6-16 Paramètres avancés 6-21 Maintien de l'imprimante en mode Veille prolongée 6-23 Arrêt de l'imprimante 6-24 Maintenance de l'imprimante 6-27 Programme de maintenance systématique 6-27 Vérification de la lampe UV 6-29 Test de modèle 6-29 Sauvegarde de la configuration de l'imprimante 6-32 Amélioration de la qualité d'impression 6-33 Nettoyage des têtes d'impression, du rouleau et du balai 6-33 Nettoyage du collecteur de déchets du rouleau et inspection du grat- toir du rouleau 6-37 Remplacement du grattoir du rouleau 6-40...
  • Page 140 Nettoyage de l'écran UV 6-89 DOC-06810 Rév. C...

  • Page 141: Démarrage De L'imprimante

    Objet1000 Plus Guide d'utilisation 6 Utilisation et maintenance de l'imprimante  Figure 6-1    L'imprimante 3D Objet1000 Plus Démarrage de l'imprimante Attention   N'essayez pas de faire fonctionner l'imprimante avant d'être formé par un  agent Stratasys agréé.   Respectez tous les avertissements de sécurité et les consignes de sécurité  décrites au Chapitre 2. 1.  Activez l'interrupteur d'alimentation principal, situé au dos de  l'imprimante.    Figure 6-2    Interrupteur d'alimentation principal  DOC-06810 Rév. C...
  • Page 142 Objet1000 Plus Guide d'utilisation 6 Utilisation et maintenance de l'imprimante 2.  Une fois l'ordinateur qui commande l'imprimante démarré, connectez- vous à Windows et lancez le programme de commande de l'imprimante : ❒  Sur le bureau de l'ordinateur de l'imprimante, cliquez deux fois sur  l'icône de l'imprimante Objet1000. ou : ❒  Dans le menu Démarrer de Windows, sélectionnez Tous les  programmes > Objet > Objet1000. Une clé HASP contenant une clé d'activation du produit valide est nécessaire  sur l'ordinateur de l'imprimante. Elle est fournie pendant l'installation ou la  mise à niveau de l'imprimante. Si l'application ne s'ouvre pas et qu'un  message HASP s'affiche, contactez votre revendeur ou prestataire de  services Stratasys. 3.  Une fois l'ordinateur du serveur de l'imprimante démarré, lancez le  programme Objet Studio. Pour commuter le clavier, la souris et l'écran entre l'ordinateur de commande  de l'imprimante et l'ordinateur du serveur de l'imprimante, appuyez deux fois  sur Arrêt défil. puis sur Entrée.  L'ordinateur de commande de l'imprimante affiche l'interface principale de  l'imprimante. L'ensemble de la surveillance et du contrôle de l'imprimante  s'effectue à partir de cette interface.  Figure 6-3    Interface de l'imprimante DOC-06810 Rév. C...
  • Page 143 Objet1000 Plus Guide d'utilisation 6 Utilisation et maintenance de l'imprimante Un écran affiche à la fois l'ordinateur exécutant Objet Studio et l'ordinateur  serveur de l'imprimante.   DOC-06810 Rév. C...

  • Page 144: Chargement Des Contenants De Modèle Et De Support

    Objet1000 Plus Guide d'utilisation 6 Utilisation et maintenance de l'imprimante Chargement des contenants de modèle et de support Les imprimantes Objet1000 utilisent quatre contenants de matériau de  modèle et deux contenants de matériau de support, pesant chacun 18 kilos  lorsqu'ils sont pleins. Une représentation graphique des contenants chargés et  leur poids actuel s'affiche sur l'interface de l'imprimante (voir la figure à la  page 6-4).  L'imprimante utilise la technologie RFID pour identifier automatiquement les  contenants de matériau d'impression. À cet effet, un module RFID est intégré  au matériel de l'imprimante. Altérer ce module rend l'imprimante inopérante  et peut annuler les garanties et les contrats de service de Stratasys. Important :  si vous devez remplacer le matériau d'impression actuellement  installé par un autre type, voir « Changement de matériau d'impression » à la  page 6-16. Sinon, veillez à remplacer la cartouche de matériau par une  cartouche contenant le même type de matériau. Pour charger le matériau de modèle et de support : 1.  Sur le côté de l'imprimante, ouvrez les portes du compartiment de  stockage. 2.  Si vous remplacez un contenant de matériau, débranchez-le du tube  d'alimentation. Saisissez ensuite la poignée et sortez le contenant de ...
  • Page 145 Objet1000 Plus Guide d'utilisation 6 Utilisation et maintenance de l'imprimante Astuces de chargement et de remplacement des contenants de matériau :   Vous pouvez charger des contenants partiellement utilisés, dans la mesure  où ils contiennent plus de 100 grammes de matériau.    Vous pouvez remplacer les contenants de matériau avant ou pendant  l'impression.      Si l'impression est interrompue pendant une période prolongée avant le  remplacement d'un contenant de matériau, l'imprimante peut passer en mode  Standby (Veille) ou Idle (Veille prolongée). Dans ce cas, voir « Reprise de la  production après arrêt de l'impression » à la page 6-13.    Vous pouvez remplacer un contenant partiellement utilisé pour éviter de le  faire pendant l'impression.     Le type de contenant est automatiquement détecté par l'imprimante. Si vous  remplacez un contenant qui renferme un matériau de modèle différent, un  message s'affiche, vous recommandant d'exécuter l'assistant Material  Replacement (Remplacement de matériau) pour rincer l'ancien matériau.  DOC-06810 Rév. C...

  • Page 146: Production Des Modèles

    Objet1000 Plus Guide d'utilisation 6 Utilisation et maintenance de l'imprimante Production des modèles Les modèles peuvent être imprimés une fois disposés sur un plateau de  fabrication virtuel dans un programme d'impression 3D. Deux programmes de  ce type sont disponibles pour préparer les plateaux pour impression sur  l'imprimante Objet1000 : • Objet Studio  • GrabCAD Print  Pour des informations sur la préparation des fichiers de modèle pour  impression, consultez la documentation correspondante - • le chapitre « Utilisation de Objet Studio » dans le présent guide  d'utilisation ou l'aide dans l'application Objet Studio. • GrabCAD Print documentation en ligne. Préparation de Avant de commencer la production de modèles, il est conseillé de vérifier la  l'imprimante qualité d'impression des têtes d'impression en exécutant un test de modèle  (consultez la rubrique « Test de modèle » à la page 6-29). Pour préparer l'imprimante à la production de modèles : 1.  Vérifiez que le plateau de fabrication dans l'imprimante est vide et propre.  Sinon, retirer le matériau durci avec un grattoir et nettoyez soigneusement  le plateau avec un chiffon humide. Le plateau de fabrication de l'imprimante Objet1000 est amovible pour  faciliter la manipulation et le retrait des modèles imprimés. Vérifiez que le  plateau de fabrication est installé lors de la préparation de l'imprimante à  la production de modèles. Attention Utilisez des gants de protection pour nettoyer le plateau de fabrication et ...

  • Page 147: Démarrage De L'impression

    Objet1000 Plus Guide d'utilisation 6 Utilisation et maintenance de l'imprimante Vous pouvez surveiller les indicateurs d'état de l'imprimante en commutant  l'affichage de son interface. Pour ce faire, cliquez sur le bouton bascule de  l'affichage dans l'écran de l'interface de l'imprimante.  Figure 6-5    État de l'imprimante Démarrage de Pour commencer l'impression : l'impression ➢  Dans l'interface de l'imprimante, cliquez sur le bouton rouge pour passer  l'imprimante en mode en ligne. La couleur du bouton passe du rouge au vert (voir la figure à la page 6-4).  S'il existe une tâche dans la file d'attente Job Manager, elle est envoyée à  l'imprimante.  En faisant passer l'imprimante au mode en ligne, un message s'affiche si une  activité de maintenance est nécessaire pour assurer une qualité d'impression  optimale. (Voir « Programme de maintenance systématique » à la page 6-27.)  Les notifications de maintenance peuvent être désactivées/activées depuis le  menu Options. Avant d'imprimer une tâche, le logiciel exécute un ensemble de tests matériels  et logiciels pour assurer des résultats d'impression optimaux. Dans l'interface  de l'imprimante, le mode de l'imprimante passe de Idle (Veille prolongée) à  Pre-print (Pré-impression), lorsque les composants de l'imprimante se  préparent pour la production : • Le bloc d'impression est préchauffé.

  • Page 148: Code Couleur De L'interface De L'imprimante

    Objet1000 Plus Guide d'utilisation 6 Utilisation et maintenance de l'imprimante que chaque coupe est imprimée sous forme de couche des modèles sur le  plateau de fabrication, une autre coupe est envoyée à l'imprimante. Selon la taille du ou des modèles à produire, l'impression peut prendre entre  plusieurs heures et plusieurs jours. Dans la mesure où la quantité de matériau  de modèle et de support est suffisante dans les contenants d'alimentation,  l'impression continue automatiquement jusqu'à la fin de la tâche. Pendant l'impression, l'ordinateur serveur doit rester allumé et communiquer  avec l'imprimante Objet1000. Ne déconnectez pas Windows jusqu'à la fin de  l'impression. L'imprimante Objet1000 utilise un ou deux contenants de matériau de modèle  et un contenant de matériau de support pour produire les modèles. Lorsque  des contenants supplémentaires sont installés alors qu'ils ne sont pas  immédiatement nécessaires pour l'impression, l'interface de l'imprimante  l'indique (voir « Code couleur de l'interface de l'imprimante » ci-dessous). Les couleurs d'arrière-plan dans les champs d'indicateur de l'imprimante vous  Code couleur indiquent d'un regard si la valeur ou l'option convient ou est prête pour  de l'interface l'impression. l'imprimante • Vert - convient/prêt à l'impression Par exemple, dans Figure 6-5 à la page précédente: ❒  Heads Liquid (Liquide têtes) - le niveau de matériau de modèle et de ...
  • Page 149 Objet1000 Plus Guide d'utilisation 6 Utilisation et maintenance de l'imprimante • Bleu - n'est pas prêt(e) Par exemple, dans Figure 6-5 à la page 6-9: ❒  UV lamps (Lampes UV)—Les lampes UV ne sont pas allumées. ❒  Heads (Têtes)(°C)—les têtes n'ont pas atteint la température nécessaire  pour imprimer les modèles (en mode d'impression). ❒  Pre-Heater (Réchauffeur)—les résines de modèle et de support doivent  être chauffées avant d'alimenter le bloc d'impression. La température  n'a pas encore atteint la plage acceptable. La couleur des contenants de matériau affichée dans l'interface de  l'imprimante indique quels contenants sont actifs pour la tâche d'impression  en cours (ou la suivante). Par exemple, dans Figure 6-3 à la page 6-4: • Bleu - contenant actif • Gris - cartouche de réserve DOC-06810 Rév. C 6-11...

  • Page 150: Indicateurs D'impression

    Objet1000 Plus Guide d'utilisation 6 Utilisation et maintenance de l'imprimante Indicateurs L'écran d'interface de l'imprimante change lorsque vous envoyez une tâche  d'impression d'impression à l'imprimante; lorsqu'elle est en ligne: • Le mode passe de Pre-print (Pré-impression) à Printing (Impression). • L'activité spécifique en cours est indiquée dans le champ « current  activity » (activité en cours). • Les informations de la tâche d'impression en cours sont affichées. • La barre de progression de l'impression s'affiche. • Les boutons Stop et Pause sont activés. Lorsque le poids d'un contenant   d escend en-dessous de 100 grammes,  l'affichage du niveau du matériau dans l'interface de l'imprimante est rouge.  Figure 6-6       I nterface de l'imprimante pendant l'impression DOC-06810 Rév. C 6-12...

  • Page 151: Reprise De La Production Après Arrêt De L'impression

    Objet1000 Plus Guide d'utilisation 6 Utilisation et maintenance de l'imprimante Reprise de la production après arrêt de l'impression Si le processus d'impression est interrompu, le gestionnaire d'impression cesse  d'envoyer des coupes à l'imprimante. Cette situation peut se produire, par  exemple, si le matériau d'impression vient à manquer au milieu d'une tâche  d'impression et que vous ne remplacez pas le contenant vide immédiatement.   Lorsque l'imprimante passe en mode Standby (Veille) ou Idle (Veille prolongée), vous devez reprendre l'impression depuis de gestionnaire  d'impression (dans Objet Studio ou dans GrabCAD Print).  Une fois l'impression interrompue, l'imprimante passe en mode Standby (Veille) lorsque le chauffage des têtes d'impression diminue. Environ 10  heures plus tard, l'imprimante passe en mode Idle (Veille prolongée) lorsque  le chauffage des têtes d'impression est arrêté. Pour continuer l'impression du modèle : 1.  Si l'imprimante est en mode hors ligne, mettez-la en mode en ligne  cliquant sur le bouton rouge au bas au bas de l'interface de l'imprimante  (voir la figure à la page 6-4).
  • Page 152 Objet1000 Plus Guide d'utilisation 6 Utilisation et maintenance de l'imprimante 4.  Dans l'application de préparation des tâches, vérifiez que le numéro de  coupe correct est saisi dans la boîte de dialogue.  Figure 6-7    Confirmation de coupe dans Objet Studio  Figure 6-8    Confirmation de coupe dans GrabCAD Print    Figure 6-9    Interface de l'imprimante après une impression interrompue 5.  Si, pour une quelconque raison, le numéro correct ne figure pas dans la  boîte de dialogue, saisissez-le et cliquez sur OK. Vous ne pouvez pas continuer l'impression du modèle si : • Le numéro de la dernière coupe imprimée ne figure pas dans l'interface de  l'imprimante, même si l'ordinateur serveur affiche la boîte de dialogue de  confirmation Continue from Slice (Continuer à partir de la coupe) . • L'interruption de l'impression a été relativement longue, même si les  indicateurs « last slice » (dernière coupe) et « continue from slice »  (continuer à partir de la coupe) sont corrects. La pièce du modèle déjà  DOC-06810 Rév. C 6-14...
  • Page 153 Objet1000 Plus Guide d'utilisation 6 Utilisation et maintenance de l'imprimante imprimée risque de se déformer ou de se rétracter, et une différence visible  est susceptible d'exister entre elle et la pièce récemment imprimée. Les  effets d'une interruption d'impression sur un modèle dépendent de la taille  et de la structure du modèle, du matériau utilisé, de la température  ambiante et de la durée de l'interruption. Si vous ne pouvez pas poursuivre l'impression : 1.  Annulez la tâche dans l'application d'impression (Objet Studio ou  GrabCAD Print). Dans GrabCAD Print, procédez depuis l'écran Schedule (Programme) : ❒  Cliquez avec le bouton droit sur la tâche pour afficher le menu  contextuel, puis sélectionnez Cancel job (Annuler la tâche). OU : ❒  Cliquez avec le bouton gauche sur la tâche pour afficher les détails de  l'état de la tâche, puis cliquez sur l'icône Cancel (Annuler) 2.  Retirez le modèle partiellement imprimé du plateau de fabrication. 3.  Renvoyez la tâche à l'imprimante depuis l'application d'impression. ❒  Dans Objet Studio, cliquez sur  ❒  Dans GrabCAD Print, cliquez sur  Vous pouvez arrêter d'imprimer depuis l'interface de l'imprimante ou depuis  l'application d'impression (Objet Studio ou GrabCAD Print). • Après avoir cliqué sur le bouton   S top dans l'application d'impression, vous ...

  • Page 154: Changement De Matériau D'impression

    Objet1000 Plus Guide d'utilisation 6 Utilisation et maintenance de l'imprimante Changement de matériau d'impression Avant de produire des modèles utilisant un autre type de matériau  d'impression que celui installé, exécutez l'assistant Material Replacement  (Remplacement du matériau) pour rincer le bloc d'impression et les tubes  d'alimentation. Une fois le matériau de support changé avec l'assistant, l'optimisation des  têtes est nécessaire avant d'imprimer des modèles. Il convient de planifier soigneusement l'impression de modèles avec différents  matériaux, afin d'éviter le gaspillage inutile des matériaux actuellement  chargés. La quantité de matériau rincé dépend du cycle de rinçage choisi et si  vous remplacez une ou deux cartouches de modèle. Pour remplacer le matériau d'impression avec l'assistant : 1.  Démarrez l'assistant Material Replacement (Remplacement du matériau)  depuis le menu Options.    Figure 6-10    Démarrage de l'assistant de remplacement du matériau 2.  Dans l'écran d'accueil, cliquez sur Next (Suivant). 3.  Si les portes de l'imprimante sont ouvertes, un écran s'affiche pour vous  inviter à les fermer. Confirmez qu'elles sont fermées et cliquez sur Next  (Suivant). DOC-06810 Rév. C 6-16...
  • Page 155 Objet1000 Plus Guide d'utilisation 6 Utilisation et maintenance de l'imprimante  Figure 6-11    Options de remplacement du matériau Dans l'écran Material Replacement Options (Options de remplacement du matériau), sélectionnez les paramètres qui déterminent comment  l'assistant remplace le matériau actuellement dans le système par du  matériau récemment chargé. 4.  Choisissez si vous souhaitez produire des modèles en mode Single Material (Matériau unique) ou en mode Digital Material (Matériau numérique) (« multi-matériaux ») . Mode Matériau unique Quatre têtes d'impression sont utilisées pour imprimer avec un matériau  de modèle. ❒  Ce mode est nécessaire pour produire des plateaux de fabrication avec  le réglage High Quality (Haute qualité) et avec le réglage High Speed (Haute vitesse), en utilisant un seul matériau de modèle.
  • Page 156 Objet1000 Plus Guide d'utilisation 6 Utilisation et maintenance de l'imprimante Le chargement d'un contenant de remplacement est plus économique car  il exige potentiellement moins de rinçage du matériau présent dans le  système. En revanche, lorsqu'un contenant est insuffisant, le chargement  de deux contenants permet une impression continue jusqu'à la fin de la  tâche. Lorsqu'un contenant est vide et que l'autre est utilisé, vous pouvez  remplacer le contenant vide par un neuf. 7.  Pour les matériaux de support, sélectionnez Both (Les deux) si vous avez  besoin de charger deux contenants de remplacement. 8.  Dans la section Flushing cycle (Cycle de rinçage) de l'écran de l'assistant,  choisissez à quel niveau vous souhaitez rincer le matériau actuellement  dans le système : ❒  Economy (Économie). Ce cycle peut être utilisé pour remplacer un  matériau de modèle de couleur claire par un plus foncé (comme  TangoBlack™ ou VeroBlack™) ou si la couleur exacte des modèles  imprimés importe peu. Utilisez ce cycle pour remplacer le liquide de  nettoyage avec un matériau de modèle. L'assistant rince le système avec la quantité de matériau minimale  nécessaire pour assurer que les modèles possèdent les propriétés  mécaniques du nouveau matériau. ❒  Full (Complet). Utilisez ce cycle lorsque les modèles imprimés doivent ...
  • Page 157 Objet1000 Plus Guide d'utilisation 6 Utilisation et maintenance de l'imprimante 9.  Cliquez sur Next (Suivant) pour commencer le processus de remplacement  du matériau dans l'imprimante. L'écran de positionnement s'affiche, indiquant le nouvel emplacement des  contenants dans les compartiments de matériaux.  Figure 6-12    Placement du contenant Symboles :  Le contenant à cette position est correct.  Pas de contenant (ou contenant incorrect) à cette position.  Le contenant à cette position est d'un poids insuffisant pour terminer le  processus de remplacement de matériau.    La date d'expiration du contenant dans cette position est dépassée. 10. Remplacez les contenants de matériau selon les besoins, conformément  aux instructions dans l'écran de l'assistant. Assurez-vous de bien attacher le bouchon des contenants de matériaux  partiellement utilisés quand ceux-ci ne sont pas chargés dans l'imprimante. Si  le bouchon n'est pas correctement fermé, l'exposition à la lumière UV pourrait  provoquer la polymérisation (durcissement) du matériau, le rendant inutile à  l'impression. 11. Cliquez sur Start (Démarrer). 12. Lisez le message d'avertissement et cliquez sur OK. Si vous continuez, vous devez terminer le processus de remplacement de  matériau avant de produire des modèles. Pour remplacer les contenants de  matériau ultérieurement, cliquez sur Cancel (Annuler). Si vous continuez  (en cliquant sur OK) sans terminer le processus, vous devez redémarrer  l'assistant de remplacement du matériau avant de produire des modèles. DOC-06810 Rév. C...
  • Page 158 Objet1000 Plus Guide d'utilisation 6 Utilisation et maintenance de l'imprimante  Figure 6-13    Dernier écran de l'assistant 13. Dans le dernier écran de l'assistant, cliquez sur Done (Terminé). L'application de commande de l'imprimante est automatiquement mise à  jour puis redémarre. Lorsqu'elle s'ouvre, l'interface affiche le ou les  nouveaux matériaux.  L'interface de l'application de préparation de la tâche  est également actualisée et affiche le ou les nouveaux matériaux. 14. Inspectez la zone autour de l'unité de purge et nettoyez-la au besoin. Les contenants de matériau vides peuvent servir de contenant pour les  déchets d'impression. DOC-06810 Rév. C 6-20...
  • Page 159 Objet1000 Plus Guide d'utilisation 6 Utilisation et maintenance de l'imprimante Paramètres La boîte de dialogue Advanced Settings (Paramètres avancés) permet de  avancés configurer l'assistant de remplacement de matériau pour des usages spéciaux.  Au besoin, cliquez sur Advanced Settings (Paramètres avancés) dans l'écran  Material Replacement Options (Options de remplacement de matériau)  avant de cliquer sur Next (Suivant).    Figure 6-14    Paramètres de remplacement avancés Certains matériaux ne peuvent pas en remplacer d'autres. Si vous tentez de  le faire, l'assistant vous le signale. Sélection manuelle de la cartouche Positionnement Par défaut,  Automatic slot selection (Sélection automatique de logement)  ...
  • Page 160 Objet1000 Plus Guide d'utilisation 6 Utilisation et maintenance de l'imprimante  Figure 6-15    Sélection manuelle de la cartouche : 3 matériaux de modèle Cycles de  Le cycle de rinçage que vous sélectionnez dans l'écran Material Replacement rinçage  Options (Options de remplacement de matériau) détermine à quel niveau  supplémentaires vous rincer le matériau actuellement dans le système. Après avoir sélectionné  le cycle Economy (Économie) et rempli l'assistant, vous pouvez souhaiter un  rinçage plus soigneux pour garantir la couleur précise du modèle. Ou vous  pouvez remarquer que les modèles imprimés ne sont pas satisfaisants car ils  contiennent des traces du matériau précédent. Dans ce cas, vous pouvez  rincer avec davantage de matériau, de sorte que les prochains modèles soient  imprimés avec du matériau pur. Pour effectuer des cycles de rinçage supplémentaires : ➢  Dans l'écran Advanced Settings (Paramètres avancés), sélectionnez  "Flush again" options (Options « rincer encore » et cliquez sur Apply  (Appliquer).

  • Page 161: Maintien De L'imprimante En Mode Veille Prolongée

    Objet1000 Plus Guide d'utilisation 6 Utilisation et maintenance de l'imprimante Maintien de l'imprimante en mode Veille prolongée L'imprimante peut être inutilisée une semaine entre les tâches d'impression.  Si l'imprimante doit demeurer inutilisée pendant plus d'une semaine, utilisez  l'assistant Shutdown (Arrêt) pour exécuter automatiquement les procédures  nécessaires avant d'arrêter l'imprimante (voir « Arrêt de l'imprimante » à la  page suivante). Lorsque l'imprimante cesse de produire des modèles, son logiciel diminue  automatiquement la température des têtes d'impression comme suit : Après l'arrêt de Mode Changement de l'imprimante chauffage des têtes d'impression 15 premières minutes  Standby 1  sans changement (Veille 2) les 10 prochaines heures ...

  • Page 162: Arrêt De L'imprimante

    Objet1000 Plus Guide d'utilisation 6 Utilisation et maintenance de l'imprimante Arrêt de l'imprimante N'arrêtez l'imprimante que si elle ne doit pas être utilisée pendant plus d'une  semaine. Sinon, elle peut rester allumée en mode Idle (Veille prolongée). Le processus d'arrêt rince les matériaux d'impression des composants de  l'imprimante. Pour éviter de rincer des matériaux de valeur, veillez à imprimer  des modèles au moins une fois par semaine. Les exploitants d'imprimante  profitent de cette opportunité pour imprimer des échantillons clients ou pour  tester des modèles. Pour s'arrêter correctement, l'imprimante doit effectuer plusieurs procédures.  L'assistant d'arrêt les contrôle. N'essayez pas d'arrêter l'imprimante en fermant simplement l'interface de l'ordinateur (l'application de commande de l'imprimante) et ne débranchez jamais l'imprimante avant d'avoir terminé...
  • Page 163 Objet1000 Plus Guide d'utilisation 6 Utilisation et maintenance de l'imprimante 3.  Choisissez l'option appropriée pour la durée pendant laquelle l'imprimante  ne sera pas utilisée - moins ou plus de dix jours. Remarque :  avant de sélectionner More than 10 days (plus de 10 ou 30 jours), vérifiez que des cartouches de liquide de nettoyage sont disponibles.  Figure 6-17    Options d'arrêt 4.  Dans l'écran suivant, vérifiez si le plateau est vide et cliquez sur Next  (Suivant). La procédure d'arrêt commence.  Figure 6-18    Progression de l'arrêt DOC-06810 Rév. C 6-25...
  • Page 164 Objet1000 Plus Guide d'utilisation 6 Utilisation et maintenance de l'imprimante 5.  Lorsque le dernier écran de l'assistant s'affiche, fermez tous les  programmes sur les deux ordinateurs et arrêtez-les.  Figure 6-19    Dernier écran de l'assistant d'arrêt 6.  Une fois les deux ordinateurs de l'imprimante arrêtés, coupez  l'alimentation secteur à l'arrière de l'imprimante (voir Figure 6-2 à la page  6-3). DOC-06810 Rév. C 6-26...

  • Page 165: Maintenance De L'imprimante

    Objet1000 Plus Guide d'utilisation 6 Utilisation et maintenance de l'imprimante Maintenance de l'imprimante L'exécution des tâches de maintenance systématique est essentielle pour  obtenir des résultats satisfaisants avec votre imprimante. Exécutez les tâches  aux intervalles spécifiés. Programme de Fréquence Tâche Informations maintenance complémentaires systématique Avant l'impression Nettoyez les lentilles de lampe UV.   Avant / après impression Vérifiez l'indicateur de surchauffe de la  Consultez  lampe UV. « Vérification de  la lampe UV » à  la page 6-29. Avant / après impression Nettoyage systématique des   « Nettoyage des  composants suivants : têtes  d'impression, du ...
  • Page 166 Objet1000 Plus Guide d'utilisation 6 Utilisation et maintenance de l'imprimante Fréquence Tâche Informations complémentaires Toutes les 500 heures  Remplacez le balai. Consultez  d'impression « Nettoyage des  têtes  d'impression, du  rouleau et du  balai » à la page  6-33. Toutes les 700 heures  Remplacez les tuyaux de la pompe du  Consultez  d'impression rouleau. « Remplacement  du tuyau de  déchets du  rouleau » à la  page 6-70. Une fois par mois, après  Vérifiez l'alignement des têtes  Consultez  le remplacement des  d'impression. « Alignement des ...

  • Page 167: Vérification De La Lampe Uv

    Objet1000 Plus Guide d'utilisation 6 Utilisation et maintenance de l'imprimante Vérification de Une étiquette réactive à la chaleur est fixée sur le couvercle de la lampe UV  la lampe UV comme avertissement contre la surchauffe. Son centre vire du blanc au noir si  la température du couvercle atteint les 65°C (150°F). Si c'est le cas, ne pas  utiliser l'imprimante et appeler le prestataire de service. Par mesure de  précaution, il est conseillé de vérifier l'étiquette avant et après l'impression.  Figure 6-20    Étiquette réactive à la chaleur sur le couvercle de la lampe UV Si la lampe continue à surchauffer et que la température autour de la lampe  atteint 90°C (194° F), un fusible de chaleur coupe l'alimentation de la lampe  UV et des moteurs pour les axes des X, Y et Z.  Dans le cas improbable d'une  telle situation, l'imprimante ne peut pas être utilisée avant l'intervention d'un  technicien de service agréé. Test de modèle Le test de modèle constitue la vérification de base de la capacité de  l'imprimante à produire des modèles de qualité, car il démontre l'état des  buses au sein des têtes d'impression. Par conséquent, veillez à effectuer le test  chaque semaine et lorsque vous soupçonnez un problème d'impression. Pour effectuer le test de modèle : 1.  Vérifiez que le plateau de fabrication est vide. 2.  Préparez une feuille de papier rose, format A-4 ou Lettre. 3.  Dans l'imprimante, placez le papier rose avec du ruban adhésif sur la ...
  • Page 168 Objet1000 Plus Guide d'utilisation 6 Utilisation et maintenance de l'imprimante  Figure 6-21    Sélection du test de modèle 5.  Cliquez sur Yes (Oui) dans la boîte de dialogue Confirm (Confirmer) pour  commencer.  Figure 6-22    Confirmation du test de modèle 6.  Si le plateau de fabrication n'est pas vide, cliquez sur No (Non) dans la  boîte de dialogue suivante.  Figure 6-23    Niveau d'ajustement (Z) du plateau de fabrication Le plateau de fabrication est abaissé afin d'éviter d'endommager les  modèles sur le plateau. DOC-06810 Rév. C 6-30...
  • Page 169 Objet1000 Plus Guide d'utilisation 6 Utilisation et maintenance de l'imprimante L'imprimante imprime une suite de lignes sur le papier de test (voir  l'illustration ci-après).  Figure 6-24    Exemple de test de modèle 7.  Inspectez attentivement le papier de test pour déterminer s'il manque des  lignes. Un trop grand nombre de lignes manquantes, en particulier si elles se  trouvent dans la même zone, indique que la qualité d'impression des  modèles sera médiocre. Dans ce cas, voir « Amélioration de la qualité  d'impression » à la page 6-33. Remarque : la qualité acceptable pour les modèles est subjective et dépend  du type et de l'échelle (la taille) des modèles produits. Toutefois, en règle  générale, plus de 10 lignes manquantes dans une zone d'une colonne est  considéré comme inacceptable. DOC-06810 Rév. C 6-31...

  • Page 170: Sauvegarde De La Configuration De L'imprimante

    Objet1000 Plus Guide d'utilisation 6 Utilisation et maintenance de l'imprimante Sauvegarde de Il est conseillé de sauvegarder régulièrement les fichiers de configuration de  l'imprimante. En cas de dysfonctionnement de l'imprimante ou s'il est  configuration nécessaire de réinstaller le logiciel sur l'ordinateur de l'imprimante, les  paramètres peuvent être rétablis à partir de la sauvegarde. La sauvegarde  l'imprimante enregistre également le journal de l'imprimante ainsi que l'historique de  calibrage et de maintenance. Pour sauvegarder les fichiers de configuration de l'imprimante : 1.  Dans le menu Options, sélectionnez Collect Service Data (Collecter les  données de service). ou : Appuyez sur F2.  Figure 6-25    Sélection de Collect Service Data (Collecter les données de service) dans le menu Options 2.  Dans la boîte de dialogue de confirmation, cliquez sur Yes (Oui). Un fichier ZIP est enregistré dans ce dossier— \Objet1000\ServiceData 3.  Copiez ce fichier à un emplacement hors de l'ordinateur de l'imprimante ...

  • Page 171: Amélioration De La Qualité D'impression

    Objet1000 Plus Guide d'utilisation 6 Utilisation et maintenance de l'imprimante Amélioration Si vous pensez que la qualité d'impression est médiocre, effectuez le test de  de la qualité modèle (voir « Test de modèle » à la page 6-29). Si les résultats sont  d'impression médiocres, procédez comme suit pour améliorer la qualité d'impression. Si les résultats du dernier test de modèle sont médiocres : 1.  Dans le menu Options, sélectionnez Purge Sequence (Séquence de purge)  ou appuyez sur F4. 2.  Dans la boîte de dialogue de confirmation, cliquez sur Yes (Oui). Les têtes d'impression sont purgées du matériau de modèle et de support et  le balai en élimine tout le matériau excédentaire. 3.  Recommencez la séquence de purge. 4.  Effectuez le test de modèle. Si les résultats du test de modèle demeurent médiocres : 1.  Nettoyez manuellement les têtes d'impression (voir « Nettoyage des têtes  d'impression, du rouleau et du balai » ci-dessous). 2.  Effectuez la séquence de purge. 3.  Effectuez le test de modèle. Si les résultats du test de modèle demeurent médiocres : 1.  Nettoyez encore délicatement les têtes d'impression, en vérifiant qu'il ne ...
  • Page 172 Objet1000 Plus Guide d'utilisation 6 Utilisation et maintenance de l'imprimante 2.  Démarrez l'assistant de nettoyage depuis le menu Options.    Figure 6-26    Options > menu Wizards (Assistants) 3.  Vérifiez que le plateau de fabrication est dans l'imprimante et fermez les  portes de l'imprimante. Confirmez cette action dans l'écran de l'assistant  et cliquez sur Next (Suivant).    Figure 6-27    Vérification de la préparation L'imprimante déplace les composants en position de nettoyage. 4.  Lorsque l'écran ci-après s'affiche, ouvrez l'imprimante.    Figure 6-28    Écran de l'assistant pendant les tâches de nettoyage DOC-06810 Rév. C 6-34...
  • Page 173 Objet1000 Plus Guide d'utilisation 6 Utilisation et maintenance de l'imprimante Avertissement : surface chaude Les plaques perforées de la tête d'impression (au fond) peuvent être  chaudes. Ne les touchez pas à mains nues et faites preuve de prudence. 5.  Placez le miroir sur le plateau de fabrication. 6.  Mettez les gants. Attention Du matériau durci sur les têtes d'impression peut provoquer des irritations de  la peau. Utilisez des gants de nettoyage jetables pour protéger vos mains. 7.  Imbibez le chiffon de nettoyage d'alcool. 8.  Nettoyez les plaques perforées dans un mouvement de va et vient. Utilisez  le miroir pour vérifier que vous avez éliminé tous les résidus de matériau.  Figure 6-29    Nettoyage des têtes 9.  Nettoyez toutes les têtes d'impression, toute la surface du rouleau, en le  faisant tourner au fur et à mesure. 10. Nettoyez la lentille en verre sur les lampes UV. 11. Ouvrez la fenêtre de service sur le côté gauche de l'imprimante pour  accéder au balai. 12. À l'aide du chiffon de nettoyage imbibé d'alcool, retirez tout matériau  restant sur le balai et la zone environnante. DOC-06810 Rév. C 6-35...
  • Page 174 Objet1000 Plus Guide d'utilisation 6 Utilisation et maintenance de l'imprimante 13. Retirez tous les déchets recueillis dans l'unité de purge. Au besoin, retirez  le collecteur de déchets pour le nettoyer. Essuyez le joint en caoutchouc.    Figure 6-30    Retrait du collecteur de déchets de l'unité de purge Remarque :  en remettant le collecteur de déchets dans l'unité de purge, veillez  à l'insérer comme illustré. 14. Inspectez le balai. Si le balai est rayé, déchiré ou usé, ou s'il est impossible de le nettoyer  complètement, remplacez-le. a.  Saisissez-le et tirez-le vers le haut pour le sortir de son support. b.  Insérez le nouveau balai, en vérifiant qu'il est droit et bien fixé des deux  côtés. 15. Une fois le nettoyage terminé, cochez la case de confirmation dans l'écran  de l'assistant  (voir Figure 6-28) et cliquez sur Next (Suivant). 16. Retirez les produits de nettoyage de l'imprimante et fermez ses portes. 17. Cochez les cases de confirmation dans l'écran de l'assistant et cliquez sur  Next (Suivant). Le cycle de purge des têtes commence. Une fois terminé, le dernier écran  de l'assistant s'affiche.    Figure 6-31    Assistant de nettoyage—dernier écran DOC-06810 Rév. C 6-36...

  • Page 175: Nettoyage Du Collecteur De Déchets Du Rouleau Et Inspection Du Grattoir Du Rouleau

    Objet1000 Plus Guide d'utilisation 6 Utilisation et maintenance de l'imprimante 18. Cliquez sur Done (Terminé) pour fermer l'assistant. Nettoyage du Le collecteur de déchets du rouleau élimine les déchets de matériau grattés sur  collecteur de le rouleau. Ces déchets sont aspirés vers le conteneur de déchets de  déchets du l'imprimante. rouleau et Cet assemblage doit être nettoyé chaque semaine pour éviter un blocage dans  inspection du les tubes raccordés au conteneur de déchets, afin que les déchets ne  grattoir du débordent pas dans l'imprimante. rouleau Pour nettoyer le collecteur de déchets du rouleau : 1.  Préparez : ❒  des clés hexagonales (Allen) M2.5 et M2 ❒  des gants de ménage jetables ❒  de l'isopropanol 90 % (IPA, alcool isopropylique) ou de l'éthanol (alcool  éthylique) ❒ ...
  • Page 176 Objet1000 Plus Guide d'utilisation 6 Utilisation et maintenance de l'imprimante 4.  Déposez les cinq (5) vis qui fixent le support UV au bloc d'impression et  retirez le support.    Figure 6-33    Dépose du support UV 5.  Desserrez les deux vis qui fixent le tuyau d'aspiration sur le bloc  d'impression.  Figure 6-34    Soulèvement du tuyau d'aspiration 6.  Soulevez le tuyau d'aspiration pour le fixer en position haute. DOC-06810 Rév. C 6-38...
  • Page 177 Objet1000 Plus Guide d'utilisation 6 Utilisation et maintenance de l'imprimante 7.  Retirez les deux vis qui fixent le couvercle du collecteur de déchets du  rouleau et déposez-le. Prenez grand soin de conserver les vis du couvercle. Il s'agit de vis spéciales.  Si vous les perdez, vous devrez en commander en remplacement.  Figure 6-35    Retrait des vis du collecteur de déchets du rouleau 8.  Sortez le couvercle puis baissez-le. 9.  Nettoyez le collecteur de déchets du rouleau et la surface de la lame du  grattoir à l'aide de cotons-tiges. Veillez à éliminer tout le matériau  d'impression restant.  Figure 6-36    Nettoyage du collecteur de déchets du rouleau Avant de remettre le couvercle, vous pouvez vérifier l'efficacité du grattoir du  rouleau -  voir ci-dessous. Pour vérifier l'efficacité du grattoir du rouleau : 1.  Mettez les gants de ménage. 2.  Imbibez un chiffon d'isopropanol. 3.  Utilisez le chiffon pour humidifier le bas du rouleau. 4.  Tournez le rouleau lentement à la main.   À  mesure que la lame gratte le  rouleau, veillez à étaler l'isopropanol uniformément sur toute la longueur  de la lame. 5.  Inspectez le rouleau. S'il n'est pas sec, remplacez la lame. (Voir ...

  • Page 178: Remplacement Du Grattoir Du Rouleau

    Objet1000 Plus Guide d'utilisation 6 Utilisation et maintenance de l'imprimante 6.  Avant de remettre le collecteur de déchets du rouleau dans le bloc  d'impression, vérifiez que les goupilles sont propres.  Figure 6-37    Goupilles du collecteur de déchets du rouleau Pour assembler à nouveau les composants : 1.  Remettez le collecteur de déchets du rouleau dans le bloc d'impression et  vissez le couvercle (voir Figure 6-35 à la page précédente). 2.  Desserrez les vis qui fixent le tuyau d'aspiration.  Figure 6-38    Positionnement du tuyau d'aspiration 3.  Baissez le tuyau d'aspiration de sorte que le trou dans le panneau derrière  le tuyau d'aspiration soit visible et serrez les vis pour fixer le tuyau. 4.  Fixez l'ensemble de la lampe UV de droite sur le bloc d'impression et  rebranchez les câbles d'alimentation UV et du ventilateur. Remplacement Vous devez remplacer la lame du grattoir du rouleau - du grattoir du • après 1 000 heures d'impression. rouleau • si elle ne maintient pas efficacement la propreté du rouleau. Vous devez tester régulièrement l'efficacité du grattoir du rouleau lorsque  vous nettoyez le collecteur de déchets du rouleau. Consultez « Nettoyage du  collecteur de déchets du rouleau et inspection du grattoir du rouleau » à la  page 6-37. DOC-06810 Rév. C...
  • Page 179 Objet1000 Plus Guide d'utilisation 6 Utilisation et maintenance de l'imprimante Pour remplacer du grattoir du rouleau : 1.  Préparez : ❒  une lame de grattoir de rouleau neuve ❒  un tournevis cruciforme de 1x75 mm ❒  une clé hexagonale (Allen) de 2,5 mm et de 2 mm 2.  Retirez la lampe UV de droite et le couvercle du collecteur de déchets (voir  les étapes 3 jusqu'à 7  à la page 6-37). 3.  Desserrez les deux vis qui fixent le collecteur de déchets du rouleau et  sortez-le.  Figure 6-39    Dépose du collecteur de déchets du rouleau 4.  Retirez les vis qui fixent l'ensemble du grattoir du rouleau.  Figure 6-40    Dépose des vis du grattoir du rouleau 5.  Retirez la lame du grattoir et jetez-la. DOC-06810 Rév. C 6-41...
  • Page 180 Objet1000 Plus Guide d'utilisation 6 Utilisation et maintenance de l'imprimante  Figure 6-41    Dépose de l'ancienne lame du grattoir du rouleau 6.  Placez la nouvelle lame du grattoir sur les goupilles dans le support,  comme illustré.  Figure 6-42    Insertion de la nouvelle lame du grattoir du rouleau DOC-06810 Rév. C 6-42...

  • Page 181: Alignement Des Têtes D'impression

    Objet1000 Plus Guide d'utilisation 6 Utilisation et maintenance de l'imprimante 7.  Insérez et serrez les vis de la lame du grattoir du rouleau. Important :   Serrez les vis dans l'ordre indiqué dans Figure 6-43.   Utilisez les nouvelles vis fournies dans le kit de remplacement  Figure 6-43    Serrage des vis du grattoir du rouleau 8.  Une fois les vis serrées, inspectez la lame et vérifiez qu'elle est droite. Au  besoin, desserrez les vis et resserrez-les uniformément. 9.  Remettez l'ensemble collecteur de déchets du rouleau et la lampe UV de  droite dans le bloc d'impression. (Voir les étapes 5 jusqu'à 7 à la page 6-37  dans « Nettoyage du collecteur de déchets du rouleau et inspection du  grattoir du rouleau ».) Alignement Vous devez vérifier l'alignement des têtes d'impression : des têtes • une fois par mois d'impression • après le remplacement d'une ou plusieurs têtes • si la qualité du modèle n'est pas acceptable même après nettoyage de la  platine d'orifice au fond du bloc d'impression (voir « Nettoyage des têtes  d'impression, du rouleau et du balai » à la page 6-33). Cette procédure prend environ 20 minutes. Pour vérifier l'alignement des têtes d'impression : 1.  Préparez : ❒ ...
  • Page 182 Objet1000 Plus Guide d'utilisation 6 Utilisation et maintenance de l'imprimante 4.  Lorsque cela vous est demandé, placez le transparent sur le plateau de  fabrication, à côté des bords gauche et arrière du plateau, comme illustré  ci-après.  Figure 6-44    Positionnement du transparent sur le plateau de fabrication 5.  Vérifiez que la feuille de transparent est bien à plat et collez-la au plateau  avec du ruban adhésif. 6.  Fermez l'imprimante. 7.  Dans l'écran de l'assistant, cochez la case pour confirmer que la feuille de  transparent est sur le plateau de fabrication et cliquez sur Next (Suivant). Lorsque vous cliquez sur Next (Suivant), l'imprimante imprime le test  d'alignement des têtes sur le transparent. Une fois l’impression terminée,  l’écran suivant s'affiche.  Figure 6-45    Assistant d'alignement des têtes - étapes 8 à 10 8.  Ouvrez l'imprimante et retirez le transparent. Des ensembles de lignes verticales sont imprimés sur le transparent sur  sept colonnes, chacun indiquant les résultats d'une tête d'impression  différente. DOC-06810 Rév. C 6-44...
  • Page 183 Objet1000 Plus Guide d'utilisation 6 Utilisation et maintenance de l'imprimante  Figure 6-46    Exemple de test d'alignement des têtes Remarque :  il n'y a pas de colonne pour la tête H7 car son alignement sert  de référence pour aligner toutes les autres têtes. 9.  Pour chaque colonne de lignes, utilisez une loupe pour inspecter les paires  de rangées consécutives imprimées sur le transparent pour constater où les  lignes verticales sont alignées.  Figure 6-47    Comparaison des rangées de lignes d'alignement Remarque : peu importe quelle paire de lignes vous inspectez, car elles ont  toutes été imprimées par la même tête. Choisissez une paire de lignes  nettement imprimées pour l'inspection. (Certaines buses étant susceptibles  de ne pas imprimer nettement, vous devrez peut-être inspecter plusieurs  paires de lignes pour voir l'alignement.) L'alignement de tête optimal est visible lorsque les quatrièmes lignes des  colonnes du haut et du bas sont alignées, comme illustré par la  Figure 6- 47.  Dans l'exemple illustré, aucune modification de l'alignement des têtes  n'est nécessaire. Si d'autres lignes de l'ensemble sont alignées, vous devez  modifier l'alignement de cette tête, dans les écrans suivants de l'assistant. DOC-06810 Rév. C 6-45...
  • Page 184 Objet1000 Plus Guide d'utilisation 6 Utilisation et maintenance de l'imprimante 10. Dans l'écran de l'assistant présenté dans Figure 6-45, cochez la case  Transparency removed (Transparent retiré) et cliquez sur Next (Suivant). Le premier d'une suite d'écrans d'alignement s'affiche.  Figure 6-48    Sélection d'alignement de la tête 11. Dans l'écran d'alignement de la tête, sélectionnez le numéro qui indique  quelles lignes sont alignées dans les rangées supérieure et inférieure   d 'une  paire sur le transparent (en comptant depuis la gauche) pour cette tête. Remarque :  l'alignement des quatrièmes lignes étant optimal, le numéro  « 4 » est sélectionné, par défaut, dans l'écran de l'assistant. Ceci ne modifie  pas l'alignement de la tête. Si vous sélectionnez d'autres numéros, l'assistant  ajuste l'alignement de la tête en conséquence. 12. Cliquez sur Next (Suivant) pour afficher l'écran d'alignement de la tête  suivant et sélectionnez là encore le numéro représentant les lignes  verticales les mieux alignées sur le transparent pour cette tête  d'impression. Une fois l'alignement de toutes les têtes terminé, l'écran suivant s'affiche.  Figure 6-49    Confirmation de mise à jour des paramètres DOC-06810 Rév. C 6-46...

  • Page 185: Optimisation (Calibrage) Des Têtes D'impression

    Objet1000 Plus Guide d'utilisation 6 Utilisation et maintenance de l'imprimante 13. Continuez comme suit : ❒  Pour effectuer les modifications de l'alignement dans l'imprimante,  vérifiez que Yes (Oui) est sélectionné et cliquez sur Next (Suivant). ❒  Pour vérifier à nouveau les résultats du test d'alignement avant  d'effectuer les modifications dans l'imprimante, cliquez sur Previous  (Précédent). ❒  Si vous ne souhaitez pas effectuer les modifications d'alignement dans  l'imprimante pour le moment, sélectionnez No (Non) et cliquez sur  Next (Suivant). 14. Dans l'écran qui suit, vous pouvez choisir de recommencer la procédure  d'alignement de la tête ou de fermer l'assistant.  Figure 6-50    Répétition de l'option d'alignement de la tête ❒  Si les lignes verticales les plus étroitement alignées pour une tête  d'impression sont à l'une des deux extrémités, choisissez Yes (Oui) pour  réexécuter l'assistant d'alignement des têtes et cliquez sur Next  (Suivant). Le test du transparent indique si les têtes sont désormais correctement ...
  • Page 186 Objet1000 Plus Guide d'utilisation 6 Utilisation et maintenance de l'imprimante vous pouvez continuer l'exécution de l'assistant pour remplacer la tête  d'impression ou le faire ultérieurement. Exécutez l'assistant d'optimisation des têtes toutes les 300 heures  d'impression ou lorsque l'état des têtes d'impression affecte négativement la  qualité des modèles imprimés ou encore si vous pensez qu'il existe un  problème relatif à une ou plusieurs des têtes d'impression. Remarque : pour tester et calibrer précisément les têtes d'impression, ces  dernières doivent être propres. Au besoin, exécutez l'assistant de nettoyage  avant de commencer cette procédure. Pour tester et calibrer les têtes d'impression : 1.  Préparez : ❒  des gants de ménage jetables (n'importe quel type de gants de  protection propres et exempts de poudre) ❒  du papier rose ❒  la règle de buses manquantes ❒  la balance fournie pour l'assistant d'optimisation des têtes Important :  vérifiez que la balance est calibrée avant de commencer  cette procédure. Il est vivement conseillé de brancher la balance à la prise  électrique murale pendant l'exécution de cet assistant. Sinon, vérifiez que  la balance est complètement chargée. 2.  Démarrez l'assistant Head Optimisation (Optimisation des têtes) depuis le ...
  • Page 187 Objet1000 Plus Guide d'utilisation 6 Utilisation et maintenance de l'imprimante 5.  Dans l'écran suivant, sélectionnez Continue with Head optimization  (Continuer l'optimisation des têtes) si vous avez récemment nettoyé les têtes  d'impression. Sinon, annulez l'assistant et exécutez l'assistant de  nettoyage.  Figure 6-52    Écran de nettoyage des têtes d'impression 6.  Dans l'écran suivant, vérifiez que l'option Optimize all print heads (Optimiser toutes les têtes d'impression) est sélectionnée et cliquez sur  Next (Suivant).  Figure 6-53    Écran de sélection de la procédure 7.  Sélectionnez le mode d'impression pour lequel vous souhaitez optimiser  les têtes d'impression et cliquez sur Next (Suivant).  Figure 6-54    Sélection du mode d'impression DOC-06810 Rév. C 6-49...
  • Page 188 Objet1000 Plus Guide d'utilisation 6 Utilisation et maintenance de l'imprimante 8.  Vérifiez que le plateau de fabrication est vide et que les portes de  l'imprimante sont fermées. 9.  Dans l'écran de l'assistant, cochez les cases de confirmation et cliquez sur  Next (Suivant).  Figure 6-55    Vérification de la préparation Après le réchauffage du bloc d'impression et l'allumage des lampes UV,  l'imprimante imprime un cadre sur le plateau de fabrication pour  positionner la balance.  Figure 6-56    Cadre de positionnement de la balance sur le plateau de  fabrication DOC-06810 Rév. C 6-50...
  • Page 189 Objet1000 Plus Guide d'utilisation 6 Utilisation et maintenance de l'imprimante 10. Lorsque l'écran   «  Preparation for Pattern Test » (Préparation pour le test  de modèle) s'affiche, collez une feuille de papier rose avec du ruban adhésif  à la surface sur la gauche du plateau de fabrication, comme indiqué ci- dessous.  Figure 6-57    Papier du test de modèle positionné près du plateau de  fabrication 11. Fermez les portes de l'imprimante et cliquez sur Next (Suivant) dans  l'écran de l'assistant. 12. Lorsque l'écran ci-après s'affiche, ouvrez l'imprimante et retirez le papier  du test de modèle.  Figure 6-58    Écran Enter Missing Nozzles (Saisie des buses manquantes) DOC-06810 Rév. C 6-51...
  • Page 190 Objet1000 Plus Guide d'utilisation 6 Utilisation et maintenance de l'imprimante 13. Inspectez attentivement le papier du test de modèle à l'aide de la règle de  buses manquantes pour déterminer s'il manque des lignes.  Figure 6-59    Inspection du test de modèle Chaque ligne manquante représente une buse défectueuse dans la tête  d'impression. 14. Dans l'écran Missing Nozzles (Buses manquantes), saisissez le nombre de  buses manquantes pour chaque tête d'impression et cliquez sur Next  (Suivant). 15. L'assistant continue en fonction du nombre de buses manquantes saisi. ❒  Si les buses manquantes sont trop nombreuses pour une impression  acceptable, l'assistant vous invite à remplacer la ou les têtes  d'impression défectueuses. Vous pouvez le faire immédiatement ou  abandonner l'assistant. Si vous êtes prêt(e) à remplacer les têtes d'impression immédiatement,  l'assistant vous guide à travers la procédure lorsque vous cliquez sur  Next (Suivant). Vérifiez que vous disposez des têtes de rechange et des  outils nécessaires (voir la page 6-57). Continuez ensuite avec  « Préparation du bloc d'impression » à la page 6-58.    Figure 6-60    Remplacement de tête due à des buses manquantes ❒  Si le nombre de buses manquantes dans toutes les têtes d'impression  est acceptable, l'assistant continue avec le processus d'optimisation des  têtes (ci-dessous). DOC-06810 Rév. C...
  • Page 191 Objet1000 Plus Guide d'utilisation 6 Utilisation et maintenance de l'imprimante 16. Installez la balance dans l'imprimante en procédant aux étapes indiquées  dans l'écran de l'assistant.  Figure 6-61    Configuration de la balance d'optimisation des têtes 17. Après vérification de toutes les options indiquées dans l'écran de  l'assistant, cliquez sur Next (Suivant). Le matériau d'impression (la résine) jaillit de chacune des têtes et son  poids est automatiquement enregistré. Puis, l'écran suivant s'affiche.  Figure 6-62    Vidange du contenant de résine 18. Ouvrez l'imprimante. Retirez délicatement le contenant de résine de la  balance et videz-le dans l'unité de purge. Remettez ensuite le contenant  sur la balance. Attention : la résine dans le contenant retiré n'est pas durcie   Pour éviter tout contact avec la peau, portez des gants en néoprène ou en  nitrile.   Jetez la résine non durcie conformément aux réglementations en vigueur. En  vidant le conteneur dans l'unité de purge, la résine est stockée dans le  conteneur de déchets scellé de l'imprimante. 19. Fermez le capot de l'imprimante, confirmez les options indiquées dans ...
  • Page 192 Objet1000 Plus Guide d'utilisation 6 Utilisation et maintenance de l'imprimante 20.  L orsque l'écran ci-après s'affiche, ouvrez l'imprimante et retirez la balance.  Figure 6-63    Écran de confirmation Remove Scale (Retrait de la balance) 21. Confirmez les options indiquées dans l'écran de l'assistant et cliquez sur  Next (Suivant). L'assistant utilise les données recueillies pour analyser l'état des têtes  d'impression et les optimise de sorte qu'elles impriment des modèles avec  une couche uniforme de matériau. ❒  Si l'état des têtes est satisfaisant, l'écran suivant de l'assistant s'affiche.  Figure 6-64    Dernier écran de l'assistant après optimisation des têtes  d'impression DOC-06810 Rév. C 6-54...
  • Page 193 Objet1000 Plus Guide d'utilisation 6 Utilisation et maintenance de l'imprimante ❒  Si l'assistant détermine qu'une tête d'impression est défectueuse - ou  qu'elle affecte négativement la qualité du modèle dans sa configuration  actuelle - vous devez la remplacer. Indiquez si vous souhaitez le faire  immédiatement.  Figure 6-65    Têtes d'impression défectueuses détectées •  Choisissez Replace defective head(s) (Remplacer la ou les têtes  défectueuses) si vous êtes prêt(e) à remplacer les têtes d'impression  immédiatement (voir ci-dessous). ou : •  Choisissez Abort wizard (Abandonner l'assistant) si vous souhaitez  remplacer les têtes d'impression ultérieurement. Remplacez les têtes d'impression uniquement après avoir consulté un  prestataire de services Stratasys agréé. DOC-06810 Rév. C 6-55...

  • Page 194: Remplacement Des Têtes D'impression

    Objet1000 Plus Guide d'utilisation 6 Utilisation et maintenance de l'imprimante Pour remplacer les têtes d'impression, vous devez disposer des outils et du  matériel suivants : ❒  tête(s) d'impression de rechange ❒  de l'isopropanol 90 % (IPA, alcool isopropylique) ou de l'éthanol (alcool  éthylique) ❒  des gants de ménage jetables (fournis avec la tête d'impression, mais  vous pouvez aussi utiliser n'importe quel type de gants de protection  propres et exempts de poudre) ❒  un chiffon de nettoyage fourni ou équivalent ❒  un miroir ❒  un tournevis plat de 5 mm ou une clé hexagonale (Allen) de 3 mm (en  fonction du type de bloc d'impression) ❒  la balance fournie pour l'assistant d'optimisation des têtes (test  pondéral) ❒  la règle de buses manquantes Si vous remplacez les têtes d'impression immédiatement, l'assistant vous guide  à travers la procédure lorsque vous cliquez sur Next (Suivant). Continuez avec  la rubrique « Remplacement des têtes d'impression » ci-dessous. Remplacement L'état des têtes d'impression affecte directement la qualité des modèles  des têtes imprimés. Vous pouvez être amené(e) à remplacer une tête d'impression en ...
  • Page 195 Objet1000 Plus Guide d'utilisation 6 Utilisation et maintenance de l'imprimante La procédure complète de remplacement des têtes d'impression prend 75 à 90  minutes et comporte les phases suivantes : A.  Identification de la ou des têtes à remplacer. Cette opération est généralement effectuée par l'assistant d'optimisation  des têtes. Sinon, l'évidence de dommages physiques à la surface de la tête  ou un message de dysfonctionnement indique quelle tête doit être  remplacée. B.  Préparation du bloc d'impression pour le remplacement d'une tête. Cette opération est automatique lorsque vous exécutez l'assistant. C.  Dépose de la tête d'impression défectueuse. D.  Installation d'une nouvelle tête d'impression. E.  Optimisation des têtes d'impression (effectuée automatiquement par  l'assistant). F.  Réalisation de l'alignement des têtes.   Pour remplacer une tête d'impression : 1.  Préparez : ❒  tête(s) d'impression de rechange ❒  de l'isopropanol 90 % (IPA, alcool isopropylique) ou de l'éthanol (alcool  éthylique) ❒  gants de nettoyage jetables (utiliser des gants propres et non poudrés) ❒ ...
  • Page 196 Objet1000 Plus Guide d'utilisation 6 Utilisation et maintenance de l'imprimante 5.  Dans l'écran suivant, sélectionnez Continue with Head optimization  (Continuer l'optimisation des têtes) si vous avez récemment nettoyé les têtes  d'impression. Sinon, annulez l'assistant et exécutez l'assistant de nettoyage  des têtes.  Figure 6-66    Écran de nettoyage des têtes d'impression 6.  Dans l'écran suivant, sélectionnez Replace faulty heads (Remplacer les  têtes défectueuses) et cliquez sur Next (Suivant).  Figure 6-67    Écran de sélection de la procédure Préparation du 7.  Sélectionnez la ou les têtes d'impression à remplacer et cliquez sur Next  bloc (Suivant). d'impression  Figure 6-68    Écran de sélection de la tête DOC-06810 Rév. C 6-58...
  • Page 197 Objet1000 Plus Guide d'utilisation 6 Utilisation et maintenance de l'imprimante L'imprimante chauffe et vide le bloc d'impression puis prépare  l'imprimante. (Ceci prend environ 30 minutes.)  Figure 6-69    Écran de progression de la préparation de l'imprimante L'écran ci-après s'affiche, lorsque l'imprimante est prête pour le  remplacement des têtes d'impression.  Figure 6-70    Imprimante prête pour le remplacement d'une tête 8.  Mettez les gants de protection et ouvrez le capot de l'imprimante. Remarque : l'imprimante désactive l'alimentation des têtes pour votre  sécurité. DOC-06810 Rév. C 6-59...
  • Page 198 Objet1000 Plus Guide d'utilisation 6 Utilisation et maintenance de l'imprimante 9.  Sur le bloc d'impression, desserrez les vis supérieure et inférieure qui    Dépose de la  fixent la tête d'impression dans le bloc. (Au besoin, vous pouvez utiliser un  tête défectueuse tournevis pour desserrer les vis.)  Figure 6-71    Desserrage des vis de blocage 10. Appuyez sur les vis de blocage supérieure et inférieure pour dégager la tête  d'impression.  Figure 6-72    Dégagement de la tête d'impression 11. Desserrez les vis sur la porte du compartiment qui protège les cartes du  pilote de la tête d'impression (A), puis tirez et soulevez la porte (B).  Figure 6-73    Ouverture du compartiment de la tête d'impression DOC-06810 Rév. C 6-60...
  • Page 199 Objet1000 Plus Guide d'utilisation 6 Utilisation et maintenance de l'imprimante 12. Sortez la carte du pilote de la tête d'impression de son logement de sorte à  dégager la tête (A), et retirez-la du fond du bloc d'impression (B).  Figure 6-74    Dégagement de la carte du pilote de la tête d'impression  pour déposer la tête 13. Veillez à ne pas retirer les deux joints toriques en caoutchouc en même  temps que la tête.  Figure 6-75    Joints toriques sur la tête d'impression Important Si les joints n'ont pas été déposés avec la tête, ils sont probablement collés au  carter du bloc d'impression. Dans ce cas, retirez-les. DOC-06810 Rév. C 6-61...
  • Page 200 Objet1000 Plus Guide d'utilisation 6 Utilisation et maintenance de l'imprimante  Figure 6-76    Vérification que les joints toriques ne sont pas collés au bloc  d'impression Installation de la  nouvelle tête 14. Inspectez la tête de remplacement et vérifiez que les joints toriques sont  en place (voir Figure 6-75 à la page précédente). 15. Insérez délicatement la tête de remplacement dans le logement vide du  bloc d'impression et poussez la carte du pilote de la tête d'impression dans  son logement. Remarque : veillez à insérer la tête avec la carte du pilote face à son  logement, à l'arrière du bloc d'impression.  Figure 6-77    Insertion de la carte du pilote de la tête d'impression dans  son logement DOC-06810 Rév. C 6-62...
  • Page 201 Objet1000 Plus Guide d'utilisation 6 Utilisation et maintenance de l'imprimante 16. Poussez la tête vers le haut jusqu'à ce que vous entendiez un clic  d'enclenchement, dans les supports avant et arrière.  Figure 6-78    Poussée de la tête en place dans le bloc d'impression 17. Baissez la porte du compartiment de la tête d'impression et serrez les vis  pour la verrouiller en place. 18. Serrez les vis supérieure et inférieure qui fixent la tête d'impression sur le  bloc d'impression (voir Figure 6-71 à la page 6-60). Remarque : serrez ces vis à la main. N'utilisez pas de tournevis. 19. Dans l'écran Replace print heads (Remplacer les têtes d'impression),  cochez la case pour confirmer que vous avez remplacé la ou les têtes et  cliquez sur Next (Suivant).  Figure 6-79    Confirmation de remplacement de tête DOC-06810 Rév. C 6-63...
  • Page 202 Objet1000 Plus Guide d'utilisation 6 Utilisation et maintenance de l'imprimante 20.  V érifiez du bout des doigts que la nouvelle tête est de niveau et alignée avec  les autres.    Figure 6-80    Vérification du niveau de la nouvelle tête 21. Confirmez que les têtes sont de niveau et alignées en cochant la case dans  l'écran suivant de l'assistant et cliquez sur Next (Suivant).    Figure 6-81    Écran de vérification de l'installation 22.  D ans l'écran suivant de l'assistant, confirmez que vous avez retiré tous les  outils et objets de l'imprimante.  Figure 6-82    Écran de confirmation de plateau vide 23.  F ermez les portes de l'imprimante. DOC-06810 Rév. C 6-64...
  • Page 203 Objet1000 Plus Guide d'utilisation 6 Utilisation et maintenance de l'imprimante L'assistant continue en réchauffant les têtes, puis en les remplissant avant  de les purger.  Si des problèmes d'installation sont détectés, l'assistant vous alerte et vous  indique comment continuer (voir « Problèmes d'installation » ci-dessous.) 24.  U ne fois les têtes d'impression remplacées, vous devez vérifier l'alignement  des têtes avant d'utiliser l'imprimante   p our produire des modèles. Dans le  dernier écran de l'assistant : ❒  Sélectionnez Yes (Oui) et cliquez sur Done (Terminé) pour ouvrir  l'assistant Head Alignment (Alignement des têtes) (voir « Alignement  des têtes d'impression » à la page 6-43). ❒  Sélectionnez No (Non) et cliquez sur Done (Terminé) pour aligner les  têtes ultérieurement.  Figure 6-83    Dernier écran de l'assistant Problèmes  Si l'imprimante détecte un problème après l'installation des têtes  d'installation d'impression, l'écran d'avertissement correspondant s'affiche. ➢  Si le logiciel de l'imprimante ne détecte pas la tête remplacée : a.  Ouvrez le compartiment de la tête d'impression (voir Figure 6-73 à la  page 6-60). b.  Réinsérez la carte du pilote de la tête d'impression dans son logement ...

  • Page 204: Test Et Calibrage Des Lampes Uv

    Objet1000 Plus Guide d'utilisation 6 Utilisation et maintenance de l'imprimante ➢  Si la tête de remplacement n'a pas été calibrée par Stratasys, retirez-la et  remplacez-la par une autre.  Figure 6-84    Avertissement de tête incorrecte Contactez votre prestataire de service Stratasys à propos de la tête non  calibrée. Le niveau de rayonnement UV des lampes utilisées pour durcir les modèles  Test et peut évoluer avec le temps. Pour garantir le durcissement optimal des modèles  calibrage des lors de l'impression, un message contextuel vous rappelle de tester les lampes  lampes UV et de calibrer leur niveau de rayonnement UV après 300 heures d'impression.  Pour ce faire, vous exécutez l'assistant de calibrage des UV en utilisant un  instrument de mesure des UV approuvé pour l'imprimante. L'assistant compare le rayonnement mesuré au niveau de rayonnement  recommandé pour chacune des lampes, dans tous les modes d'impression -  Haute vitesse Haute qualité et Matériau numérique. Lors du calibrage des lampes, l'assistant tente d'ajuster le niveau de  rayonnement, le cas échéant. • Si la valeur relevée se situe dans les limites acceptables, l'assistant passe à la  phase suivante. • Si des ajustements plus poussés sont nécessaires, la phase en cours est  répétée. • Si le rayonnement UV est trop faible pour être correctement ajusté,  l'assistant passe à la phase suivante, mais le dernier écran de l'assistant  indique que le rayonnement de la lampe est inacceptable pour le mode ...
  • Page 205 Objet1000 Plus Guide d'utilisation 6 Utilisation et maintenance de l'imprimante Pour tester et calibrer le rayonnement de la lampe UV : 1.  Démarrez l'assistant UV Calibration (Calibrage des UV) depuis le menu  Options. 2.  Dans l'écran suivant, sélectionnez Calibrate UV Intensity (Calibrage de  l'intensité des UV) pour   a juster la puissance des lampes UV de sorte que le  rayonnement UV se situe dans la plage acceptable.  Figure 6-85    Sélection du test/calibrage des UV 3.  Vérifiez que le plateau de fabrication est vide, puis fermez les portes de  l'imprimante. Confirmez cette action dans l'écran de l'assistant et cliquez  sur Next (Suivant).  Figure 6-86    Préparation de l'imprimante DOC-06810 Rév. C 6-67...
  • Page 206 Objet1000 Plus Guide d'utilisation 6 Utilisation et maintenance de l'imprimante 4.  Lorsque l'écran ci-après s'affiche, ouvrez l'imprimante et placez le capteur  d'UV sur le bord arrière du plateau, au centre.  Figure 6-87    Écran de positionnement du capteur  Figure 6-88    Positionnement correct du capteur d'UV 5.  Vérifiez que le capteur du capteur est bien branché à celui-ci. 6.  Acheminez le câble hors de l'imprimante pour pouvoir la fermer et vérifiez  que le câble ne risque pas d'interférer avec le mouvement du bloc  d'impression. 7.  Fermez l'imprimante en vérifiant que le capteur ne bouge pas. 8.  Réglez l'instrument pour mesurer en mJ/cm2. 9.  Réglez la plage de l'instrument de mesure sur 2 000. 10. Branchez le câble du capteur à l'instrument de mesure des UV. 11. Allumez l'instrument de mesure des UV et attendez que l'affichage indique  « 0 0 0.0 ». DOC-06810 Rév. C 6-68...
  • Page 207 Objet1000 Plus Guide d'utilisation 6 Utilisation et maintenance de l'imprimante 12. Dans l'écran de l'assistant, confirmez que le capteur est bien positionné et  cliquez sur Next (Suivant). Lorsque vous cliquez sur Next (Suivant), les lampes UV s'allument et se  stabilisent (Cette opération prend plusieurs minutes.) Ensuite, le bloc  d'impression passe au-dessus du capteur et   l 'assistant compare le  rayonnement mesuré au niveau recommandé.  Figure 6-89    Progression de la mesure des UV 13. Lorsque l'assistant vous y invite, remettez l'instrument de mesure des UV à  zéro (réinitialisez-le) et saisissez le relevé (la mesure). Si le niveau mesuré n'est pas acceptable, l'assistant calibre la lampe UV en  ajustant le courant qui lui parvient, puis la teste à nouveau. Une fois tous les tests d'UV terminés, les résultats sont affichés, indiquant  l'état des lampes après calibrage.  Figure 6-90    Résultats et état des lampes UV après calibrage DOC-06810 Rév. C 6-69...

  • Page 208: Remplacement Du Tuyau De Déchets Du Rouleau

    Objet1000 Plus Guide d'utilisation 6 Utilisation et maintenance de l'imprimante Après examen des résultats de calibrage des UV : 1.  Cliquez sur Next (Suivant). 2.  Retirez l'instrument de mesure des UV et fermez l'imprimante. Après  confirmation des options indiquées dans l'écran de l'assistant, cliquez sur  Next (Suivant).  Figure 6-91    Dernier écran de l'assistant de calibrage des UV Dans le cadre de la maintenance systématique, vous devez remplacer le tube  Remplacement de déchets du rouleau toutes les 500 heures d'impression. du tuyau de déchets du Pour remplacer le tube de déchets du rouleau : rouleau 1.  Préparez : ❒  deux chiffons de nettoyage ® ❒  un tube de Norprene    ( fourni dans le kit de démarrage) 2.  Vérifiez que l'imprimante est en mode Standby2 (Veille2) ou en mode Idle (Veille prolongée).
  • Page 209 Objet1000 Plus Guide d'utilisation 6 Utilisation et maintenance de l'imprimante 4.  Ouvrez les portes de l'imprimante et trouvez le loquet du tube dans la  pompe de déchet du rouleau.  Figure 6-92    Loquet du tuyau de pompe 5.  Relâchez le loquet du tuyau comme indiqué.  Figure 6-93    Desserrage du loquet du tuyau DOC-06810 Rév. C 6-71...
  • Page 210 Objet1000 Plus Guide d'utilisation 6 Utilisation et maintenance de l'imprimante 6.  Séparez le support du tuyau de l'ensemble de pompe.  Figure 6-94    Support du tuyau retiré de l'ensemble de pompe 7.  Retirez le tuyau du support du tuyau et conserver les deux pièces de la  pince en vue d'un assemblage ultérieur. 8.  Détachez le tuyau à ses deux bouts avec soin. Utilisez les chiffons de  nettoyage pour empêcher la fuite de matériau par les tubes. 9.  Jetez l'ancien tuyau et les chiffons de nettoyage. Ces objets contiennent des matériaux d'impression non durcis. Éliminez ces  objets conformément aux réglementations environnementales et de sécurité. 10. Fixez les extrémités du nouveau tuyau. 11. Placez le collier du tuyau sur le tuyau comme auparavant et insérez le  tuyau dans le support du tuyau en vous assurant que la surface plate du  collier soit orientée vers l'extérieur.  Figure 6-95    Gauche : colliers de tuyau ; Droite : tuyau inséré dans les  supports de tuyau DOC-06810 Rév. C 6-72...
  • Page 211 Objet1000 Plus Guide d'utilisation 6 Utilisation et maintenance de l'imprimante 12. Insérez le support de tuyau dans l'assemblage de la pompe en vous  assurant que le côté avec le collier est du côté de la pompe marqué  SUCTION.  Figure 6-96    Collier du tuyau du côté SUCTION de la pompe 13. Fermez le loquet du tuyau. DOC-06810 Rév. C 6-73...

  • Page 212: Calibrage Des Cellules De Charge

    Objet1000 Plus Guide d'utilisation 6 Utilisation et maintenance de l'imprimante 14. Dans le menu Options, sélectionnez Maintenance Counters (Compteurs de  maintenance). 15. Faites défiler jusqu'à Dirt Pumps Tubes (Tuyaux de pompes à poussière) et  cliquez sur Reset (Réinitialiser).  Figure 6-97    Écran Maintenance Counters (Compteurs de maintenance) Calibrage des  Les cellules de charge sont des capteurs qui mesurent le poids des contenants  cellules de de matériau et du conteneur de déchets dans l'imprimante. Il importe de  charge vérifier régulièrement que les mesures pondérales sont exactes, tant par  commodité que pour éviter de gâcher inutilement des matériaux d'impression.  Il est conseillé de calibrer les cellules de charge une fois par mois. Pour calibrer les cellules de charge : 1.  Démarrez l'assistant Load Cell Calibration (Calibrage des cellules de  charge) depuis le menu Options.
  • Page 213 Objet1000 Plus Guide d'utilisation 6 Utilisation et maintenance de l'imprimante 2.  Vérifiez que les cellules de charge que vous souhaitez calibrer sont libres  de contenants, cochez les cases appropriées dans l'écran de l'assistant et  cliquez sur Next (Suivant).  Figure 6-98    Sélection des cellules de charge 3.  Retirez le contenant, comme le demande l'assistant, confirmez cette  action dans l'écran de l'assistant et cliquez sur Next (Suivant). 4.  Dans l'écran suivant de l'assistant, observez les chiffres et attendez que le  niveau soit relativement stable : au moins deux unités au-dessus du niveau  moyen indiqué.  Figure 6-99    Stabilisation du poids 5.  Cochez la case et cliquez sur Next (Suivant). Si vous devez calibrer plusieurs cellules de charge, l'écran de calibrage  suivant s'affiche. Répétez les étapes 4 et 5 jusqu'à ce que toutes les cellules  de charges soient calibrées. DOC-06810 Rév. C 6-75...

  • Page 214: Remplacement Du Filtre À Odeur

    Objet1000 Plus Guide d'utilisation 6 Utilisation et maintenance de l'imprimante 6.  Cliquez sur Done (Terminé) dans le dernier écran de l'assistant.      Figure 6-100    Dernier écran de l'assistant Remplacement Si l'évacuation de l'imprimante n'est pas raccordée à un système de ventilation  du filtre à extérieur, un filtre au charbon actif intégré élimine les odeurs des matériaux  odeur d'impression. Ce filtre doit être remplacé régulièrement (selon les besoins)  pour maintenir un environnement de travail agréable.   Remplacement Les lampes UV utilisées pour fabriquer les modèles ont une durée de service  des lampes UV longue mais limitée. Vous pouvez tester et régler leur puissance effective avec  l'assistant UV Calibration (Calibrage des UV) (voir « Test et calibrage des  lampes UV » à la page 6-66). Si vous devez remplacer une lampe UV, procédez  comme suit : 1.  Vérifiez que l'imprimante est en mode hors ligne.  Figure 6-101    Indicateur de mode hors ligne (rouge) Le bouton en ligne / hors ligne au bas de l'interface de l'imprimante doit ...
  • Page 215 Objet1000 Plus Guide d'utilisation 6 Utilisation et maintenance de l'imprimante 3.  Vérifiez que le plateau de fabrication est vide et confirmez-le dans l'écran  de l'assistant. Ensuite, fermez l'imprimante et cliquez sur Next (Suivant).  Figure 6-102    Confirmation du plateau Les axes se déplacent en position d'origine. 4.  Sélectionnez la ou les lampes UV à remplacer et cliquez sur Next (Suivant).  Figure 6-103    Écran de sélection de lampe UV 5.  Débranchez le connecteur d'alimentation de la lampe UV et celui du  fusible.  Figure 6-104     Débranchement de la lampe UV   DOC-06810 Rév. C 6-77...
  • Page 216 Objet1000 Plus Guide d'utilisation 6 Utilisation et maintenance de l'imprimante Remarque : ne déconnectez pas l'alimentation des ventilateurs de  refroidissement. 6.  Desserrez la vis qui fixe le couvercle de la lampe UV (A) et soulevez le  couvercle (B), puis sortez (C).  Figure 6-105    Dépose du couvercle de la lampe UV 7.  Sortez le réflecteur de la lampe UV du bloc d'impression.  Figure 6-106    Dépose du réflecteur de la lampe UV 8.  Inspectez le réflecteur de la nouvelle lampe, en vérifiant qu'une bande  noire est fixée à l'intérieur. Sinon, posez-en une, sur le côté du réflecteur  opposé (et non pas à côté) du bloc d'impression. Remarque : le kit de démarrage de l'imprimante contient des bandes noires  supplémentaires. Au besoin, vous pouvez retirer la bande noire de l'ancien  réflecteur et la poser dans le nouveau (dans la mesure où elle n'est pas  décolorée). 9.  Jetez l'ancien réflecteur et l'ancienne lampe. Jetez la lampe UV usagée conformément aux réglementations  environnementales et de sécurité en vigueur. DOC-06810 Rév. C 6-78...
  • Page 217 Objet1000 Plus Guide d'utilisation 6 Utilisation et maintenance de l'imprimante Avertissement : danger lié aux lampes brisées Les lampes UV contiennent du mercure. Manipulez les lampes brisées avec  prudence.   Aérez soigneusement la pièce.   Utilisez des gants de protection pour ramasser le mercure et les composants  de la lampe.   Retirez le mercure renversé, selon une méthode qui évite la création de  vapeur de mercure, avec une seringue, du ruban adhésif d'emballage et ou  papier par exemple.   Placez la lampe brisée, le mercure et les matériaux contaminés dans un  contenant étanche non métallique. 10. Insérez le nouvel ensemble lampe UV/réflecteur dans le logement, à côté  du bloc d'impression.  Figure 6-107    Assemblage du bloc d'impression et de la lampe UV,  indiquant le positionnement correct de la bande noire 11. Remettez le couvercle de la lampe UV en place en l'insérant dans la fente  au bas du logement, et serrez la vis de fixation sur le dessus.  Figure 6-108    Remise en place du couvercle de la lampe UV DOC-06810 Rév. C...
  • Page 218 Objet1000 Plus Guide d'utilisation 6 Utilisation et maintenance de l'imprimante 12. Rebranchez les connecteurs d'alimentation et du fusible thermique.  Figure 6-109    Branchement de la lampe UV 13. Dans l'écran de l'assistant, confirmez que vous avez remplacé la ou les  lampes UV et que la bande noire est fixée puis cliquez sur Next (Suivant).   Figure 6-110    Confirmation d'installation UV DOC-06810 Rév. C 6-80...
  • Page 219 Objet1000 Plus Guide d'utilisation 6 Utilisation et maintenance de l'imprimante L'assistant actionne les lampes UV et vérifie si leur puissance se situe dans  les limites acceptables pour chaque mode d'impression. Remarque : le mode en cours de vérification est indiqué dans l'angle  inférieur gauche de l'interface de l'imprimante.  Figure 6-111    État pendant la vérification de la lampe UV près le remplacement d'une lampe UV, il est conseillé de calibrer sa  puissance. L'écran suivant permet de continuer vers l'assistant UV  Calibration (calibrage des UV) « Test et calibrage des lampes UV » à la  page 6-66).  Figure 6-112    Dernier écran de l'assistant DOC-06810 Rév. C 6-81...

  • Page 220: Tests Intégrés

    Objet1000 Plus Guide d'utilisation 6 Utilisation et maintenance de l'imprimante Tests intégrés L'application de l'imprimante contient une suite de tests pour vérifier  régulièrement le matériel et le logiciel et pour le dépannage.  Tous les tests  sont effectués automatiquement avant de commencer une tâche d'impression.  Vous pouvez en outre exécuter un ou plusieurs tests sous forme de vérification  du système entre les tâches d'impression. L'exécution de tests affectant le fonctionnement de l'imprimante, vous ne  pouvez ouvrir l'interface des tests intégrés que lorsque le système n'imprime  pas. Fonctions de la suite de tests : • Organisation des tâches relatives à l'impression par catégories : ❒  Communications ❒  Cartes de données ❒  Températures ❒  Tensions ❒  Reproductibilité de l'encodeur ❒  Chauffage de la tête d'impression ❒  Remplissage de la tête d'impression • Affichage clair des résultats de test et de la source des échecs, permettant  de déterminer si l'impression est possible ou vaut la peine. • Possibilité de surveiller les résultats pour des composants spécifiques. • Conseils de dépannage L'exécution de ces tests peut contribuer à identifier des problèmes dans le ...
  • Page 221 Objet1000 Plus Guide d'utilisation 6 Utilisation et maintenance de l'imprimante Procédez selon l'une des méthodes suivantes pour ouvrir l'écran des tests  intégrés : • Dans le menu Options, sélectionnez Built-In Tests (Tests intégrés). • Appuyez sur Ctrl+Alt+B.  Figure 6-113    Sélection de Built-In Tests (Tests intégrés) dans le menu  Options L'écran Built In Tests (Tests intégrés) indique les tests préconfigurés, groupés  par catégories de composant. Cet écran sert à sélectionner et à exécuter les  tests et les résultats y sont affichés.  Figure 6-114    Écran Built In Tests (Tests intégrés) DOC-06810 Rév. C 6-83...
  • Page 222 Objet1000 Plus Guide d'utilisation 6 Utilisation et maintenance de l'imprimante Nom du test Liste des tests La colonne indique tous les tests, accompagnés de cases de sélection. Cochez les cases pour sélectionner les tests à exécuter. Pour supprimer une  sélection, cliquez encore sur la case. Pour sélectionner rapidement tous les  tests d'une catégorie de composants, utilisez le menu contextuel Group (Groupe) au bas de l'écran. Groupe Cette colonne indique les catégories de composants pour chaque test. Elle indique quels tests sont exécutés en sélectionnant une catégorie dans le  menu contextuel Group (Groupe) au bas de l'écran. État Cette colonne présente les résultats de chaque test après exécution : Test réussi. Échec du test. (Cliquez deux fois sur la ligne d'un test échoué pour examiner les  détails de l'échec.) Résultats inconnus. (Le test n'a pas encore été exécuté.) Zone de sélection des tests Dans la zone Test Selection (Sélection des tests), au bas de l'écran, vous ...
  • Page 223 Objet1000 Plus Guide d'utilisation 6 Utilisation et maintenance de l'imprimante Résultats du test Pour enregistrer et afficher un rapport sur tous les tests : ➢  Utilisez les boutons de commande Save (Enregistrer) et View (Afficher). Boutons de  Cliquez sur les boutons de commande, sur la droite de l'écran, pour effectuer  commande  les opérations suivantes : Exécuter  Cliquez pour exécuter les tests sélectionnés. Réinitialiser  Cliquez pour effacer les tests exécutés précédemment. Ceci renvoie un état de  chaque test   U nknown (Inconnu) (?). Enregistrer  Cliquez pour enregistrer un rapport récapitulatif des tests exécutés. Le rapport  est enregistré au format HTML. Vous pouvez enregistrer autant de rapports  que vous le souhaitez pour les tests que vous exécutez ; le nom du fichier  enregistré prend la forme de BITReport [date][heure].htm. Par défaut, ces  fichiers sont enregistrés dans le dossier d'installation de l'imprimante, mais  vous pouvez les enregistrer dans le dossier de votre choix. Afficher  Cliquez pour afficher le dernier rapport de test enregistré. (Vous pouvez  afficher d'autres rapports de test en ouvrant les fichiers concernés dans votre  navigateur Web. Pour ce faire, ouvrez Windows Explorer et cliquez deux fois  sur le fichier BITReport .) Fermer ...
  • Page 224 Objet1000 Plus Guide d'utilisation 6 Utilisation et maintenance de l'imprimante Nom du test Description Raison éventuelle de l'échec Info système Compare les valeurs des paramètres  Défaillance de l'affectation de mémoire  suivants avec les valeurs minimales  RAM dans l'ordinateur de l'imprimante. requises. •  mémoire physique •  mémoire disponible •  espace libre sur le disque •  résolution de l'écran Vérification d'intégrité  Compare les valeurs de tous les  Un ou plusieurs paramètres de  des paramètres paramètres de l'imprimante (y  l'imprimante ne se situent pas dans les  compris les fichiers cfg) aux valeurs  limites requises. ...
  • Page 225 Objet1000 Plus Guide d'utilisation 6 Utilisation et maintenance de l'imprimante Nom du test Description Raison éventuelle de l'échec Limites des axes Teste les limites matérielles et  Capteur matériels défectueux.  logicielles de tous les axes. Paramètre Max Position (Position max)  erroné. Remplissage du bloc Analyse les valeurs du thermistor  Thermistor défectueux. lorsque le bloc est plein et lorsqu'il  est vide. Nombre d'étapes  Teste la fiabilité de l'encodeur en  Encodeur mal aligné ou défectueux. d'encodeur comparant les valeurs de plusieurs  passages sur l'axe des X. Test de dépression Teste le niveau de dépression dans ...
  • Page 226 Objet1000 Plus Guide d'utilisation 6 Utilisation et maintenance de l'imprimante Remplacement Les déchets de l'imprimante contiennent des matériaux polymères  des conteneurs partiellement durcis, collectés lors du fonctionnement normal et de la  de déchets maintenance de l'imprimante. Pour des raisons de sécurité et de respect de  l'environnement, ce matériau est conservé dans deux conteneurs étanches.   La capacité de chacun des conteneurs est de 18 kilogrammes de déchets.  L'application de l'imprimante affiche un message d'avertissement lorsqu'un  conteneur de déchets est plein et que l'autre conteneur renferme 17  kilogrammes de déchets. (Si un seul conteneur de déchets est installé, le  message s'affiche lorsque celui-ci contient 17 kilogrammes de matériaux.)  L'imprimante cesse d'imprimer lorsque le poids net dans le deuxième (ou seul)  contenant atteint 17,5 kilogrammes. Lorsque le poids net dans ce conteneur  dépasse 17 kilogrammes, le logiciel ne permet pas de commencer une nouvelle  tâche d'impression (ou activité d'impression) tant que le conteneur de déchets  n'a pas été remplacé (ou qu'un conteneur n'a pas été installé). Vous pouvez  surveiller le poids des conteneurs de déchets dans l'interface de l'imprimante. Attention Éliminez les conteneurs de déchets pleins conformément aux  réglementations environnementales et de sécurité. Les contenants de matériau de modèle et de support vides peuvent servir de  contenant pour les déchets d'impression. 1.    DOC-06810 Rév. C...

  • Page 227: Nettoyage Des Panneaux Extérieurs

    Objet1000 Plus Guide d'utilisation 6 Utilisation et maintenance de l'imprimante Nettoyage des Les panneaux extérieurs en plastique peint de l'imprimante sont dotés d'une  panneaux finition durable et offrent une excellente résistance aux substances chimiques  extérieurs des matériaux de nettoyage courants. Procédez comme indiqué ci-dessous  pour nettoyer ces surfaces de l'imprimante.  Produits de nettoyage acceptables • solution savonneuse douce • produits d'entretien ménagers et produit à vitres • détergents de consommation courante et détergents industriels, en  solution aqueuse à 5 % • alcool (éthanol, isopropanol), en solution aqueuse de 10 % à 40 % Essuyez l'extérieur de l'imprimante avec un chiffon doux humecté de solution  de nettoyage. Matériaux inacceptables • solvants industriels • agents nettoyants contenant des hydrocarbures, cétones, esters et diluant  pour vernis • désinfectants en aérosol • agents abrasifs et agents susceptibles d'user le fini du panneau Les parties transparentes des portes de l’imprimante et des fenêtres de service  Nettoyage de l'écran UV (situées sur le côté de l’imprimante) sont constituées d'un matériau acrylique  résistant qui filtre les rayons UV nocifs. Faites très attention lorsque vous les  nettoyez pour éviter l'apparition de rayures.
  • Page 228 Objet1000 Plus Guide d'utilisation 6 Utilisation et maintenance de l'imprimante 8.  Si la surface est encore humide, vous pouvez la sécher avec un chiffon  propre en microfibres en l'essuyant doucement dans un sens. Le cas échéant, vous pouvez appliquer la solution de nettoyage et de l’eau sur  les surfaces acryliques avec un vaporisateur au lieu du chiffon. DOC-06810 Rév. C 6-90...
  • Page 229 Manipulation des modèles imprimés Retrait des modèles après impression Retrait du plateau de fabrication de l'imprimante Retrait du matériau de support Traitement après impression Modèles réalisés avec VeroClear Instructions de photoblanchiment Stockage des modèles DOC-06810 Rév. C...

  • Page 230: 7 Manipulation Des Modèles Imprimés

    Objet1000 Plus Guide d'utilisation 7 Manipulation des modèles imprimés Retrait des modèles après impression Une fois les modèles imprimés, il convient de les laisser refroidir autant que  possible avant de les manipuler. S'il n'est pas nécessaire de produire d'autres  modèles sur l'imprimante, il est préférable de laisser les modèles imprimés  refroidir dans l'imprimante, couvercle fermé, le plus longtemps possible. Le plateau de fabrication de l'imprimante Objet1000 Plus est amovible pour  Retrait du faciliter la manipulation des modèles imprimés. Utilisez un chariot spécial  plateau de fabrication de pour retirer le plateau de fabrication et le transférer au poste de nettoyage. l'imprimante Pour retirer le plateau de fabrication : 1.  Appuyez sur F10. ou : Dans le menu Options, sélectionnez Go to Tray Lower Position (Aller à la  position la plus basse du plateau). Le bloc d'impression avance et le plateau de fabrication descend. 2.  Soulevez la plate-forme du chariot et positionnez les guides d'ancrage  comme indiqué.  Figure 7-1    Positionnement du chariot pour le retrait du plateau Remarque : vérifiez que l'ancrage de la plate-forme est soulevé au-dessus ...

  • Page 231: Retrait Du Matériau De Support

    Objet1000 Plus Guide d'utilisation 7 Manipulation des modèles imprimés 3.  Baissez la plate-forme du chariot de sorte que l'ancrage s'ajuste sur la  goupille d'ancrage.  Figure 7-2    Fixation du chariot à l'imprimante 4.  Tirez le plateau de fabrication sur le chariot. 5.  Soulevez la plate-forme du chariot pour la dégager de la goupille d'ancrage. Vous pouvez désormais déplacer le chariot dans la zone de nettoyage. Retrait du matériau de support Une fois les modèles imprimés refroidis, le matériau de support doit être  retiré. Cette opération peut être effectuée selon différentes méthodes, en  fonction de la taille du modèle, de sa fragilité, de la quantité et de  l'emplacement du matériau de support ainsi que d'autres facteurs. Les  méthodes décrites dans cette section font référence à la suppression des  matériaux de support d'usage général des modèles, pour la plupart des  applications d'impression. Utilisez ces informations comme guide et adaptez  les méthodes (ou une combinaison de celles-ci) de nettoyage de vos modèles. Pour les applications d'impression spéciales, reportez-vous aux documents  sur le Stratasys Support Center (Centre d'assistance Stratasys)  (particulièrement sous PolyJet Support Materials [Matériaux de support  PolyJet]) ou contactez un expert en impression 3D Stratasys. Les SUP705 (FullCure705) peuvent être éliminés des modèles fabriqués en  procédant selon l'ordre suivant : 1.  à la main 2.  pression d'eau (dans une unité de nettoyage adaptée) 3. ...
  • Page 232 Objet1000 Plus Guide d'utilisation 7 Manipulation des modèles imprimés Retrait du  La méthode la plus efficace pour retirer le matériau de support de la plupart  matériau de  des modèles consiste à utiliser un jet d'eau à haute pression.  Consultez  support à l'eau  l'assistance client de Stratasys pour des conseils d'achat et d'utilisation  sous pression d'appareils de nettoyage adaptés à votre imprimante et à vos besoins. Faites preuve de prudence pour nettoyer les modèles délicats à l'eau sous  pression. Retrait du  Faites tremper les modèles dans une solution à 1 pour cent de soude caustique  SUP705 à la  (hydroxyde de sodium) pour retirer le matériau de support dans les zones  soude caustique difficiles d'accès et pour conférer au modèle un rendu lisse et net. La durée de  trempage du modèle dans la solution dépend de sa fragilité et de la quantité de  matériau de support à retirer, mais elle se situe généralement entre une demi- heure et plusieurs heures. Dans ce cas, retirez autant de matériau de support  que possible avant le traitement à la soude caustique et rincez soigneusement  le modèle (avec un jet d'eau) après. Avertissement La soude caustique peut provoquer des brûlures chimiques, des cicatrices et  la cécité. Son mélange à l'eau génère une chaleur susceptible de mettre feu à  d'autres matériaux. Ne versez jamais d'eau dans de la soude caustique. Pour  diluer la solution, ajoutez toujours la soude caustique à l'eau. Prenez les  précautions de sécurité adéquates ; utilisez toujours des gants au nitrile pour  manipuler la soude caustique et les modèles qui ont trempé dedans. Attention La soude caustique corrode le plateau de fabrication.  Retirez les modèles du plateau de fabrication avant de les traiter à la soude ...

  • Page 233: Traitement Après Impression

    Objet1000 Plus Guide d'utilisation 7 Manipulation des modèles imprimés Traitement après impression Le traitement après impression est recommandé pour les modèles imprimés  avec plusieurs matériaux spéciaux ou pour des applications spéciales. Vous  pouvez trouver des recommandations pour le traitement et la finition des  modèles après l’impression dans le Centre d'assistance Stratasys. Les modèles réalisés avec VeroClear (RGD810)   p résentent une légère teinte  Modèles jaune lorsqu'ils sortent de l'imprimante. en particulier les modèles imprimés  réalisés avec VeroClear avec un fini brillant. La teinte jaune s'estompe naturellement avec le temps,  mais vous pouvez considérablement accélérer ce processus en appliquant un  traitement de photoblanchiment adapté. En règle générale, la meilleure clarté est obtenue lorsque les pièces sont  imprimées avec un fini mat, et traitées comme indiqué ci-après. Le photoblanchiment des modèles implique leur exposition à une lumière  intense. Pour obtenir des résultats très contrôlés et prévisibles, il est  préférable d'utiliser une chambre d'exposition professionnelle. Cependant, des  résultats adéquats peuvent être obtenus en utilisant une chambre d'exposition  que vous pouvez construire à partir de matériaux facilement disponibles.  Figure 7-3    Chambre d'exposition   Les instructions de photoblanchiment se trouvent à la page suivante. DOC-06810 Rév. C...

  • Page 234: Stockage Des Modèles

    Objet1000 Plus Guide d'utilisation 7 Manipulation des modèles imprimés Instructions de Procédez comme suit pour photoblanchir les modèles imprimés. photoblanchim • Lors de la construction d'une chambre d'exposition, utilisez un projecteur  LED lumière du jour de 100 W – 6 500 K et équipez la chambre de  miroirs. • Effectuez le photoblanchiment immédiatement après l'impression. • Disposez les modèles avec suffisamment d'espace entre eux pour que la  lumière atteigne tous les côtés de chacun. • Vérifiez que la température ambiante autour des modèles est de 30 à  40 degrés Celsius (86 à 104 degrés Fahrenheit). Une température plus  élevée peut provoquer la déformation du modèle ; une température plus  basse est susceptible de ne pas produire des résultats satisfaisants. • Vérifiez les modèles après six heures de traitement. ❒  Cette durée doit être suffisante pour les modèles de fini mat. Polissez et  laquez les pièces. ❒  Pour les pièces de fini brillant, poursuivez le traitement de  photoblanchiment jusqu'à 18–24 heures. En laboratoire Stratasys, une diminution de 70 % de la teinte s'est  manifestée en six heures. Après 24 heures, la teinte avait diminué  d'environ 90 %. Pour plus d'informations sur les modèles imprimés par photoblanchiment,  reportez-vous à la page Matériaux transparents du centre d'assistance  Stratasys, sous Documentation (Documentation) > Best Practices  (Meilleures pratiques). Consultez : VeroClear RGD810 Stockage des modèles Les modèles durcissent à mesure de l'impression et ils sont sûrs et stables à ...

  • Page 235: Ressources Supplémentaires

    Objet1000 Plus Guide d'utilisation Ressources supplémentaires Stratasys vous encourage à en savoir plus sur votre imprimante et ses  capacités dans des conditions réelles. Une mine d'informations est disponible  dans le Centre d'assistance de notre client en ligne et sur la plate-forme  communautaire GrabCAD. Centre d'assistance Stratasys   Il s'agit de votre portail vers des milliers d'actifs de connaissances, y compris  des informations sur la conception, les applications et les matériaux. Le site  propose également des liens vers des formations en ligne, des vidéos pratiques  et le blog Stratasys. De plus, vous pouvez consulter la dernière version du  guide d'utilisation de votre imprimante et télécharger des documents dans  différentes langues. Si vous lisez cela hors ligne, utilisez cette adresse Web dans un navigateur  connecté à Internet : support.stratasys.com Éléments du menu principal : de consommation Imprimantes 3D Stratasys, systèmes de nettoyage Matériaux Pour les imprimantes Stratasys PolyJet et FDM Applications Prototypage rapide, Outillage, Gabarits et montages, Moulage, Pièces de  production, Processus de finition DOC-06810 Rév. C...
