Cofem A30XT Instructions

WWW.
INSTRUCCIONES DETECTOR
Detector térmico convencional para detección de incendios.
El Detector A30XT es capaz de dar una señal de alarma con un
incremento de temperatura producido por un proceso de
combustión, cualquiera que sea su velocidad al alcanzar una
temperatura máxima de 55ºC (modelo A30XTHT con 84ºC).
Existe un elemento sensor (función térmica) compuesto por una
termistancia que actúa sobre un circuito comparador con un valor
de referencia prefijado.
La tensión de alimentación del sensor y de los circuitos
asociados esta estabilizada, con lo que la sensibilidad del
detector se mantiene constante frente a variaciones de la tensión
de alimentación.
Los detectores disponen de doble LED de alarma, lo que permite
visualizar su estado desde cualquier ángulo. Además permite la
conexión a un indicador remoto.
La cabeza y el zócalo (intercambiable con toda la gama A30X)
están real izados en ABS termorresistente.
La etiqueta identificativa del detector A30XT es de color naranja
con el anagrama en azul.
Especificaciones Técnicas - Technical Specification - Spécifications Techniques
Alimentación .......................................................................
Consumo en vigilancia ..................................................................
Consumo en alarma ....................................................................
Indicador activación ...............................................................................
Salida indicador remoto ...................................................................................
Humedad.........................................................................................
Temperatura ................................................................................... -1
Sensibilidad..................... ....................................................................... EN 54-5
Protección IP .............................................................................................. IP 20
Notas
- Los detectores de incendios no son aptos para trabajar en ambientes del 100%
de humedad. Consultar proveedor para tratamientos especiales.
- La sección y el tipo de cable serán acordes a lo indicado en el manual de la
central de incendios.
- No manipular los detectores de incendios
- No eliminar las indicaciones que cada aparato lleva escrito.
- En caso de avería se procederá a cambiarlo , SIN MANIPULACIÓN,
devolviendo el aparato averiado para su reparación a su proveedor.
- Desconectar la tensión de red y las baterías de la central de incendios
antes de manipular el aparato en el sistema.
FABRICANTE DE PRODUCTOS CONTRA INCENDIOS - FIRE PROTECTION MANUFACTURER - FABRICANTS DE PRODUITS CONTRE INCENDIES
WWW.
DETECTOR CONVENCIONAL/CONVENTIONAL DETECTORS/ DETECTEURS CONVENTIONEL
A30XH-A30XHS-A30XV-A30XT
(A30XHHT-A30XVHT-A30XTHT)
Ø107
Montaje con zócalo bajo
Low base assembly
Montage socle bas
A30XH
Ø107
Montaje con zócalo alto
High base assembly
Montage socle haut
A30XH
FABRICANTE DE PRODUCTOS CONTRA INCENDIOS - FIRE PROTECTION MANUFACTURER - FABRICANTS DE PRODUITS CONTRE INCENDIES
Modelo - Model - Modéle
.
DETECTOR INSTRUCTIONS
Conventional heat detector for fire detection.
The A30XT generates an alarm signal in case of a heat increase
produced by a combustion process, independently from its rate.
The detector enters the alarm state at a maximum temperature of
55ºC (model A30XTHT with 84ºC).
An electronic comparator evaluates the signal given by a
thermistor (sensor element) against a fixed reference value.
The power voltage of the sensor and the associated circuits is
stabilized, and therefore the sensitivity of the detector is constant
through the power voltage range.
The detector has two LEDs so that it's condition can be checked
from any angle. It allows the connection of a remote idicator.
Both head and base (interchangeable in all A30X detectors) are
made in heat-resistant ABS.
A30XT identification label has a orange backgorung and a blue
anagram.
12-30V sin polaridad Power Supply.....................................................................
40 µA (a 18V) Standby Current............................................................................
40 mA (a 18V) Alarm Current .............................................................................
Led rojo Activation Signal ..................................................................................
Remote Indicator ...........................................................................................
Sí
Humidity...........................................................................................
20 - 95% HR
0ºC + 50ºC Temperature.................................................................................... -1
Sensitivity................................................................................................
Protection IP ................................................................................................IP 20
Notes
- Fire detectors are NOT suitable for 100% humidity environment. Make supplier
contact for especial treatment.
- The section and type of wire is indicated in the control panel manual.
- Fire detector must NOT be manipulated.
- Indications, signs and labels over detectors ,must NOT be eliminated.
- In case of fault, Detector must be returned back to the supplier W
MANIPULATION
- Disconnect the power supply and batteries of the fire control panel before
handling the device inside the system.
Ctra. de Molins de Rei a Rubí, Km. 8,4 - 08191 RUBÍ (Barcelona) SPAIN.
Tlf.: +34 935 862 690 - Fax:+34 936 999 261 - cofem@cofem.com - www.cofem.com
.

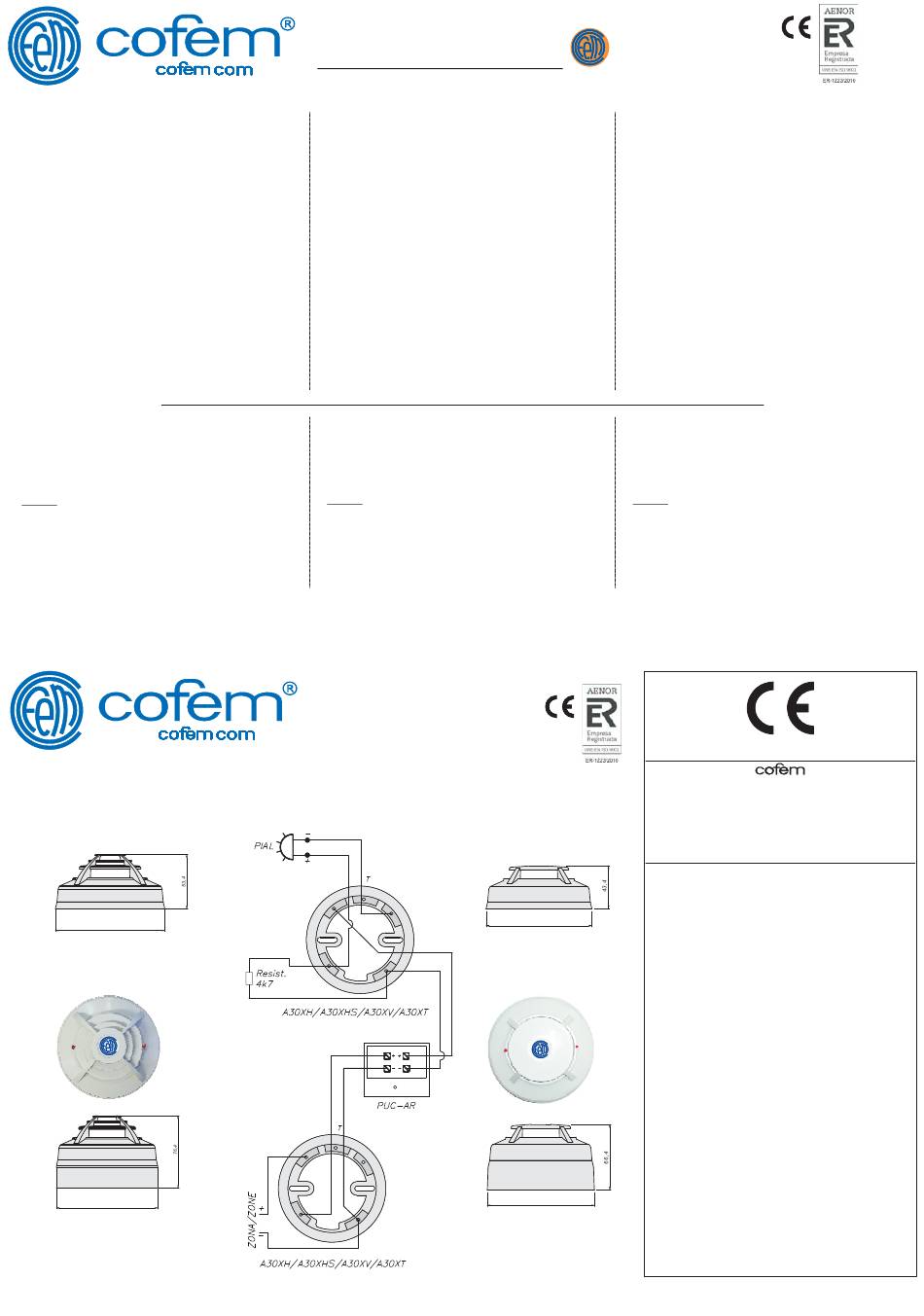

Esquema de conexión / Wiring Diagram
A2
A1
A2
I
A1 B
Ctra. de Molins de Rei a Rubí, Km. 8,4 - 08191 RUBÍ (Barcelona) SPAIN.
Tlf.: +34 935 862 690 - Fax:+34 936 999 261 - cofem@cofem.com - www.cofem.com
12-30V non polarized
40 µA (at 18V)
40 mA (at 18V)
Red Light
20 - 95% HR
0ºC + 50ºC
EN 54-5
ITHOUT
Schème de connexion
I
Ø107
Montaje con zócalo bajo
Low base assembly
Montage socle bas
A30XHS / A30XV / A30XT
B
Ø108,6
Montaje con zócalo alto
High base assembly
Montage socle haut
A30XHS / A30XV / A30XT
A30XT
DETECTEUR INSTRUCTIONS
Détecteur de température conventionel
d'incendie.
Le Detecteur A30XT est capable de donner un signal d'alarme
quand la température atteint 55ºC (A30XTHT modèle avec 84ºC),
quelle que soit la vitesse de sa hausse.
Ce détecteur est composé d'un élément senseur (fonction
thermique) qui se base sur une thermistance qui agit sur le circuit
comparateur avec une valeur de référence préfixée.
La tension d'alimentation du senseur et des circuits associés est
stabilisée, ce qui rend invariable la sensibilité du détecteur face
aux changements de la tension d'alimentation.
Le détecteur dispose de deux LEDs d'alarme, ce qui permet de
visualiser son état sous n'importe quel angle. De plus il permet la
connection dans un indicateur d'action.
Tête et socle (interchangeable avec toute la gamme A30X) sont
fabriqués en ABS termorésistant.
L'étiquette d'identification du détecteur A30XT est de couleur
orange avec l'anagramme en bleu.
Alimentation......................................................................... 12-30V sans polarité
Consommation en veille................................................................. 40 µA (a 18V)
Consommation en alarme............................................................. 40 mA (a 18V)
Indicateur d'activation..................................................................... Voyant rouge
Yes Sortie indicateur à distance............................................................................ Oui
Humidité..........................................................................................
Température ................................................................................... -1
Sensibilité...............................................................................................
Protection IP .................................................................................................IP 20
Notes
-Les Détecteurs d'incendie ne sont pas aptes pour fonctionner dans un
environnement 100% humide. Consulter le fournisseur pour traitement spécial.
- La coupure et le type de cable seront en accord selon l'indication de manuel de la
centrale de détection d'incendie.
- Ne manipuler pas l'intérieur du l'appareil.
- N'envoler pas las indications et les signalisations que chaque appareil a
écrit a l'envers .
- Dans le cas de pane, il doit être changé, SANS MANIPULATION, etc, il faut
lui retourner pour sa réparation à la manufacturer.
- Debrancher la tension d'electricité et les batteries de la centrale
d'incendie avant de manipuler l´intérieur de l´appareil dans le systéme.
Crta. Mollins de Rei a Rubí, Km 8,4
CP 08191 Rubí
Barcelona (SPAIN)
06 / 10 / 07 / 07
0099/CPR/A74/0028 - 0099/CPR/A74/0117
0099/CPR/A74/0034 - 0099/CPR/A74/0035
EN 54-7 / EN 54-7
A30XH / A30XHS
Detectores puntuales de humo que funcionan según el
principio de luz difusa, luz translúcida o por ionización para
sistemas de detección y alarma de incendios de edificios
Smoke point detectors using scattering light, transmitted light or
ionization for Fire detection and Fire alarm Systems in buildings
EN 54-5 / EN 54-5
A30XV / A30XT
Detectores de calor puntuales para sistemas de detección
y alarma de incendios de edificios
Heat point detectors for Fire detection and Fire alarm
Systems in buildings
Condiciones-sensibilidad nominales de activación, retardo de la respuesta
(tiempo de respuesta) y comportamiento bajo condiciones de incendio/
Nominal activation Condition-Sensibility, Response delay (response time to
fire) and delay time and behavior under fire conditions
Fiabilidad de funcionamiento/
Operational realiability
Tolerancia a la tensión de alimentación /
Power supply tolerance
Durabilidad de la fiabilidad de funcionamiento y del retardo de la respuesta;
resistencia a la temperatura/
Durability of operational reliability: Temperature resistance
Durabilidad de la fiabilidad de funcionamiento: resistencia a la vibración/
Durability of operational reliability: Vibration resistance
Durabilidad de la fiabilidad de funcionamiento: resistencia a la humedad/
Durability of operational reliability: humidity resistance
Durabilidad de la fiabilidad de funcionamiento: resistencia a la corrosión/
Durability of operational reliability: corrosion resistance
Durabilidad de la fiabilidad de funcionamiento: estabilidad eléctrica/
Durability of operational reliability: electrical stability
pour la détection
20 - 95% HR
0ºC + 50ºC
EN 54-5
Diciembre 2014
0099
Cumple/
Passed
Cumple/
Passed
Cumple/
Passed
Cumple/
Passed
Cumple/
Passed
Cumple/
Passed
Cumple/
Passed
Cumple/
Passed
Diciembre 2014
