D8125 | Installation and Operation Guide | 4.0
Légende - Description
1 – Module POPIT manquant
La Figure 8 illustre un système comprenant six modules POPIT liés à chacune des cinq zones principales, et
sept modules POPIT installés pour la zone principale 5. Une condition de module POPIT manquant s'affiche
lorsque la commande [COMMAND 44] est entrée sur le pavé numérique D1252A. La condition de module
POPIT supplémentaire est annoncée uniquement via le pavé numérique D1252A et n'envoie pas de rapport au
centre de télésurveillance.
Légende - Description
1 – Module POPIT supplémentaire
Si six modules POPIT sont liés à chacune des cinq zones principales, et qu'un module POPIT présente des
paramètres d'interrupteurs erronés (voir Figure 9), la zone principale 5 semble posséder cinq modules POPIT
installés, et la zone principale 7 (qui n'a pas de module POPIT lié dans la programmation) semble avoir
un module POPIT installé. Les conditions de module POPIT manquant et supplémentaire s'affichent sur le pavé
numérique D1252A.
Légende - Description
1 – Module POPIT manquant
2 – Module POPIT supplémentaire
28
Installation

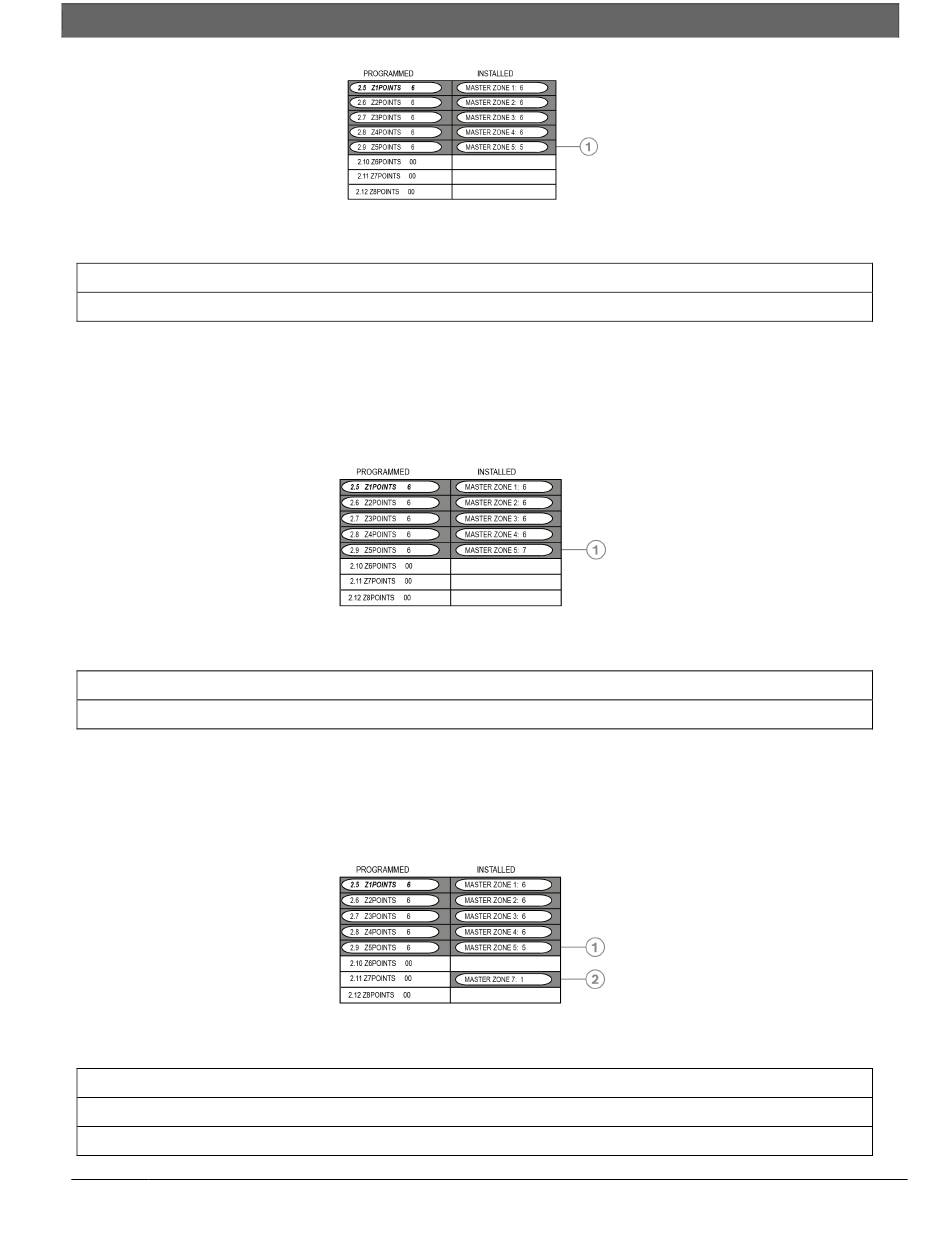

Figure 7 : Module POPIT manquant
Figure 8 : Module POPIT supplémentaire
Figure 9 : Erreur de paramètre d'interrupteur POPIT
Bosch Building Technologies | 2020.07 |F01U388904-15
