CONNEXION D'INTERFACE DE RELAIS D'APPAREILLAGE ÉLECTRIQUE
ÉLECTRONIQUE
LEGENDE
1. SURFACE FINIE
2. BOITE A VANNE RONDE 6 PO (15,2 CM)
3. ADAPTATEUR RKIT REFERENCE 8810-S. A UTILISER
AVEC CHAQUE CAPTEUR
4. FIL ROUGE VERS LA BORNE DE LA VANNE MAITRESSE/
POMPE OU TOUTE BORNE DE LA STATION
FIL NOIR
FIL NOIR
VERS LE MATÉRIEL OU LE RELAIS
Figure C

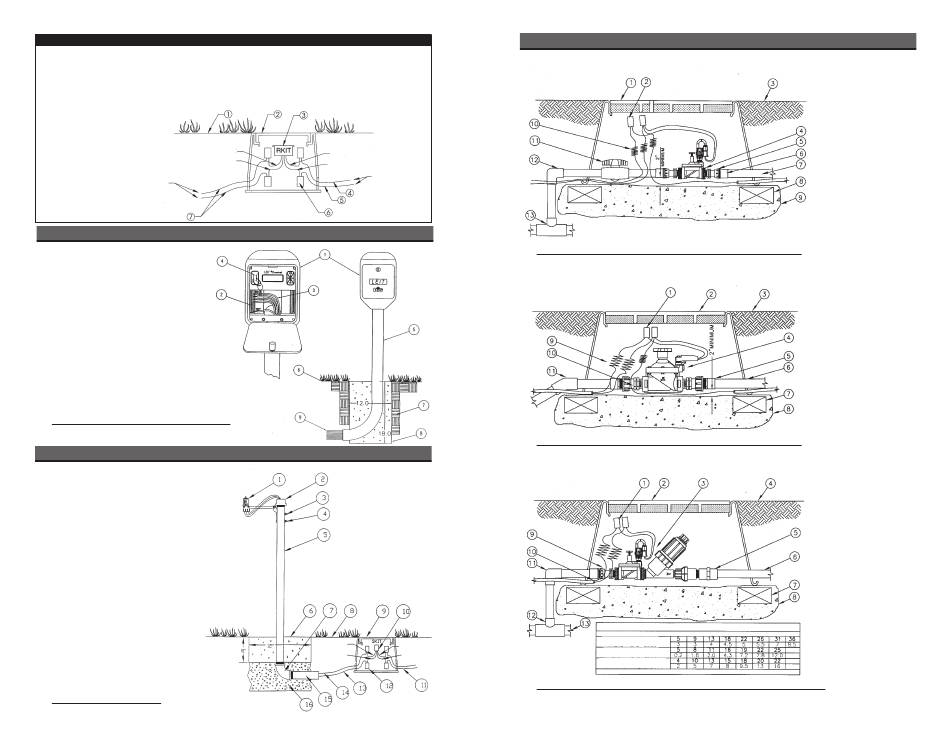

INSTALLATION DU CONTROLEUR
LEGENDE
1. MODELE XRC AVEC RADIOCOMMANDE POUR 4 A
28 STATIONS.
2. BARRETTE DE CONNEXION
3. FIL SECTION 12 OU 14
4. CLE DE PROGRAMMATION MODELE N° : CLE LEIT :
5. COLONNE DE MONTAGE EN ACIER 35 PO (88,9 CM) NUMÉRO DE
MODÈLE : NUMERO DE MODELE DE LA COLONNE DE MONTAGE
EN ACIER MCOLXS (COURTE) 50 PO (127 CM) : MCOLXL
(LONGUE)
6. SURFACE FINIE
7. 6-1/2 PO (16,5 CM) DE TERRE DE REMBLAI
8. SOCLE REMPLI DE BETON – 1-1/2 PI3 (0,042 M3) MIS EN PLACE
CONFORMEMENT AU GUIDE D'INSTALLATION DU FABRICANT
9. FILS DE COMMANDE A POSE EN PLEINE TERRE VERS LES
VANNES DE CONTROLE
q
CONTROLEUR D'IRRIGATION A ENERGIE SOLAIRE
COMMANDE LEIT X ET XRC
INSTALLATION DU CAPTEUR
LEGENDE
1. CAPTEUR DE PLUIE « MINI CLICK »
2. BOUCHON DE TUYAU EN PLASTIQUE DIG – BOUCHON 1 PO
REFERENCE 23-001 OU BOUCHON 1,5 PO REFERENCE 23-153
AVEC ORIFICES POUR FILS
3. PERCEZ DEUX TROUS DE 3/16 PO DANS LE TUYAU POUR LE
SUPPORT DU CAPTEUR.
4. (2) VIS A METAUX AVEC RONDELLE, RONDELLE DE BLOCAGE ET
ECROU N° 8-32
5. TUYAU GALVANISE DE 1 PO OU 1,5 PO DE 6 A 10 PIEDS (1,8 A 3 M)
DE HAUT
6. SOCLE EN BETON DE 12 PO (30,5 CM) X 12 PO (30,5 CM) ET DE 8
PO (20,3 CM) DE PROFONDEUR MINIMUM
7. TUYAU COUDE 1 PO OU 1,5 PO
8. SURFACE FINIE
9. BOITE A VANNE RONDE 6 PO (15,2 CM)
10. ADAPTATEUR SKIT REFERENCE 8821-4 A UTILISER AVEC CHAQUE
CAPTEUR
11. VERS LE CONTROLEUR OU LA VANNE
12. (4) CONNECTEURS ETANCHE A EPISSURE SECHE
13. FIL NORMALEMENT FERME VENANT DU CAPTEUR
14. FIL COMMUN VENANT DU CAPTEUR
15. MAMELON 1 PO OU 1,5 PO
16. GRAVIER
w
CAPTEUR DE PLUIE
MONTE SUR COLONNE
5. FIL BLANC VERS LA BORNE COMMUNE
6. CONNECTEURS ETANCHES A EPISSURE SECHE (4)
7. VERS LE MATERIEL C.A/C.C. OU LE RELAIS DE DEMARRAGE DE
LA POMPE
FIL ROUGE
FIL BLANC
VERS LE
CONTRÔLEUR
FIL NOIR
FIL ROUGE
FIL NOIR
10
INSTALLATION DES VANNE
e
r
FIL BLANC
t
VANNE TELECOMMANDEE P52-075 ¾ PO POUR SYSTEME DE GOUTTE A GOUTTE AVEC FILTRE
EN GRILLAGE MAILLE ET REGULATEUR DE PRESSION PREREGLE A 30 PSI (2,7 BARS)
VANNE TELECOMMANDEE 1 PO
160HE-075 ET 160HE-100
VANNE TELECOMMANDEE 1505-150-200
1-1/2 PO ET 2 PO
MOINS DE PRESSION
DÉBIT (GPH)
MOINS DE PRESSION AU VANNE
DÉBIT (GPH)
MOINS DE PRESSION AU FILTRE
DÉBIT (GPH)
MOINS DE PRESSION RÉGULATEUR
11
LEGENDE
1. BOITE A VANNE AVEC COUVERCLE DE
18 PO (45,7 CM)
2. CONNECTEURS ETANCHES A
EPISSURE SECHE
3. DESSUS SURFACE FINIE
4. VANNE DIG MODELE ¾ PO 160HE-075
1 PO 160HE-100
5. RACCORD TOURNANT DIG MODELE ¾
PO 23-004, 1 PO 23-003
6. ADAPTATEUR MALE EN PVC SCH 40
7. CONDUITE LATERALE EN PVC
8. SUPPORT EN BRIQUE DANS CHAQUE
COIN
9. PUISARD A GRAVILLONS - MINIMUM 3
PO (7,5 CM)
10. FIL DE SECTION 12 OU 14
11. VANNE SPHERIQUE DE
REFOULEMENT NPT EN PVC
12. COUDE 40-90 DEGRES EN PVC SCH
13. TE SCH 40
LEGENDE
1
CONNECTEURS ETANCHES A EPISSURE SECHE
2
BOITE A VANNE AVEC COUVERCLE 18 PO (45,7
CM)
3
DESSUS SURFACE FINIE
4
VANNE TELECOMMANDEE DIG AVEC CONTROLE
DE DEBIT ET SOLENOÏDE C.C. LEIT
MODELE : 160HE-150 1-1/2 PO
MODELE: 160HE-200 2 PO
5
ADAPTATEUR MALE EN PVC SCH 40
6
CONDUITE PRINCIPALE EN PVC
7
SUPPORT EN BRIQUE DANS CHAQUE COIN
8
PUISARD A GRAVILLONS MINIMUM 3 PO (7,5 CM)
9
FIL DE COMMANDE VERS UNE AUTRE VANNE
10 RACCORD TOURNANT POUR FACILITER LES
RACCORDEMENTS
MODELE : 23-152 1-1/2 PO
MODELE : 23-202 2 PO
11 COUDE 40-45° EN PVC SCH
LEGENDE
1. CONNECTEURS ETANCHES A EPISSURE
SECHE
2. BOITE A VANNE AVEC COUVERCLE DE 12 PO
(45,7 CM)
3. VANNE TELECOMMANDEE ¾ PO DIG LEIT
MODELE P52-075
4. DESSUS SURFACE FINIE
5. BRIDE DE FIXATION NPT FEMELLE
COULISSANTE ¾ PO
6. CONDUITE LATERALE EN PVC
7. SUPPORT EN BRIQUE DANS CHAQUE COIN
8. PUISARD A GRAVILLONS MINIMUM 3 PO (7,5
CM)
RACCORD TOURNANT DIG
MODELE 23-004 1 PO FX3/4 PO M
9. FIL DE COMMANDE VERS UNE AUTRE VANNE
10. COUDE 40-90 DEGRES EN PVC SCH
11. TE SCH 40
12. CONDUITE D'ALIMENTATION PRINCIPALE
