Montage - Zip Celsius All-In-One Instructions D'installation

2.4

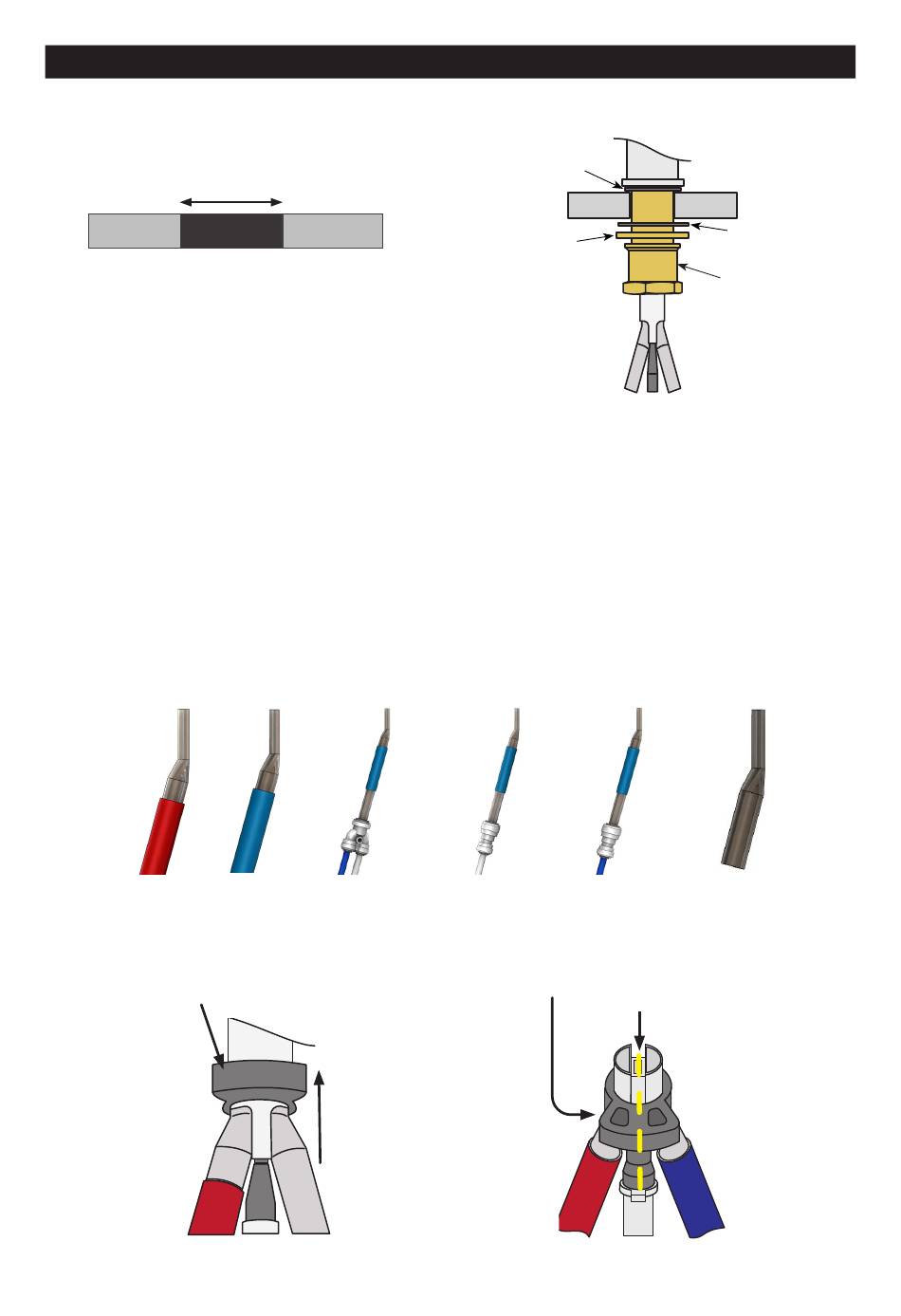

Montage

Plan de travail
Percer un orifice de 35 mm (1⅜ po) dans le plan de
travail de l'évier.
2.5
Assemblage du kit de tubes
REMARQUE : Les positions G/H & D/H du tube en silicone à trois voies sont interchangeables
Lors du raccourcissement des tubes, il convient d'effectuer une coupe nette et carrée. Pour monter les tubes, enfoncer dans
les connecteurs le plus loin possible (environ 20 mm). Pour retirer les tubes, il faut pousser le connecteur tout en tirant sur
le tube.
En se référant au guide ci-dessous, connecter les tubes au tuyau en silicone à trois voies comme suit:
Insérer les tubes bleus et blancs de 1/4 po dans leurs raccords respectifs (type C, D, E)
•
Assembler les tubes selon les instructions ci-dessous.
•
Type A
Ébullition
Silicone
rouge
Serrer la pince
avec le clip Herbie
803341CA v1.27 06.21 Tap Robinets Instructions
Instructions d'installation - HydroTap Arc/Cube
Ø 35 mm (1⅜ po)
Type C Réfrigéra-
Type B
tion-gazéification utilisé
Réfrigération
avec le BCS uniquement
Silicone LLDPE bleu/blanc
bleu
Insérer à 20 mm
(3/4 po)
Joint
torique
Rondelle en métal
Type D Type E
Gazéification Réfrigération-ambiant
LLDPE LLDPE
blanc bleu
Aligner le clip Herbie avec le
conduit de raccordement
Rondelle en
caoutchouc
Écrou de fixation
Tube de type
F S/S
