- Page 1 Guide de l’utilisateur...
-
Page 2: Table Des Matières
TABLE DES MATIÈRES Consignes de sécurité ..........................3 Mesures de sécurité ..........................5 Déclaration de conformité ........................6 Introduction aux subwoofers de la Série PRX900 ..................7 Aperçu ..............................8 Exemples d’application ..........................9 Table de mixage ............................. 12 Fonctions de la table de mixage ......................13 Écran LCD EasyNav .......................... -
Page 3: Consignes De Sécurité
CONSIGNES DE SÉCURITÉ Les subwoofers de la Série PRX900 faisant l’objet de ce manuel ne sont pas destinés à être utilisé dans des environnements très humides. L’humidité peut endommager le cône et le cadre de l’enceinte et entraîner la corrosion des contacts électriques et des parties métalliques. Évitez d’exposer directement les enceintes à... - Page 4 LIRE ces consignes. CONSERVER ces consignes. RESPECTER tous les avertissements. SUIVRE toutes les consignes. NE PAS utiliser cet équipement à proximité de l’eau. LE NETTOYER UNIQUEMENT à l’aide d’un chiffon sec. NE PAS obstruer toute prise d’air d’aération. Procéder à l’installation conformément aux instructions du fabricant. NE PAS installer à...
-
Page 5: Mesures De Sécurité
MESURES DE SÉCURITÉ AVERTISSEMENT : Ce produit a été conçu pour être utilisé UNIQUEMENT à l’aide des tensions indiquées sur le panneau arrière. Un fonctionnement à des tensions autres que celles qui sont indiquées risque d’entraîner des dommages irréversibles du produit et d’annuler sa garantie. L’utilisation d’adaptateurs de prise CA est déconseillée, car cela peut parfois amener à... -
Page 6: Déclaration De Conformité
INFORMATIONS DE CONFORMITÉ UE : Par les présentes, HARMAN Professional, Inc., déclare que l’équipement du type subwoofers de la Série PRX900 est conforme à ce qui suit : Directive 2011/65/UE de l’Union européenne sur les restrictions en matière de refonte de substances dangereuses (RoHS2) ; Directive 2012/19/UE DEEE (refonte) de l’Union européenne ;... -
Page 7: Introduction Aux Subwoofers De La Série Prx900

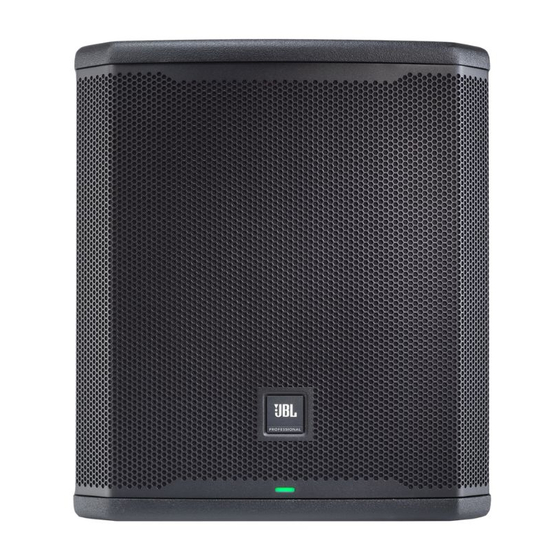

INTRODUCTION AUX SUBWOOFERS DE LA SÉRIE PRX900 PRISE EN MAIN Nous vous félicitons d'avoir acheté ces enceintes JLB Professional de la Série PRX900 ! Nous savons que vous avez hâte d’être opérationnel le plus rapidement possible, raison pour laquelle vous lisez cette section. Les éléments suivants vous aideront à tout mettre en place dans les plus brefs délais. -
Page 8: Aperçu
APERÇU INSTALLATION Consignes d’installation 1. Insérez la prise d’entrée dans le canal souhaité. 2. Tournez lentement le bouton principal pour augmenter le volume principal. 3. Ajustez les boutons Gain de canal jusqu’au volume souhaité. Mise en marche/à l’arrêt Appuyez sur le bouton Marche/Arrêt pendant une demi-seconde pour mettre sous tension. MAIN / MENU FONCTIONS ESSENTIELLES DE SONORISATION Une table de mixage est en réalité... -
Page 9: Exemples D'application
EXEMPLES D’APPLICATION MAIN / MENU MAIN / MENU PETITE SONORISATION UTILISANT DEUX SYSTÈMES COMME MONITEURS AVEC FONCTION MIX OUT PARTAGÉE Entrées combo PA1 et PA2 CH1 XLR-1/4 po mixées sur le subwoofer... -
Page 10: Console Dj Utilisant Deux Systèmes Comme Moniteurs Avec Fonctions Mix Out
EXEMPLES D’APPLICATION MAIN / MENU MAIN / MENU CONSOLE DJ UTILISANT DEUX SYSTÈMES COMME MONITEURS AVEC FONCTIONS MIX OUT Entrées combo PA1 et PA2 CH1 XLR-1/4 po mixées sur chaque subwoofer... -
Page 11: Cardioïde
EXEMPLES D’APPLICATION CARDIOÏDE • Le mode cardioïde aide les performances du subwoofer à être plus directionnelles et plus faciles à contrôler. Les utilisateurs peuvent profiter de +3-5 db d’extension des basses fréquences côté public et jusqu’à -10-17 db de réduction côté arrière/scène. •... -
Page 12: Table De Mixage
TABLE DE MIXAGE Écran LCD Marche/Arrêt Main / Menu Navigation MAIN / MENU LED Limite Bouton Retour LED d’écrêtage CH1 et CH2 Entrées combo Inverseur de polarité CH1 et CH2 XLR- 1/4” CH1 et CH2 Loop Thru sur XLR mâle Prise d’alimentation secteur... -
Page 13: Fonctions De La Table De Mixage
FONCTIONS DE LA TABLE DE MIXAGE A. CH 1 et CH 2 Loop Thru sur XLR mâle G. Entrées combo CH2 XLR-1/4” Ce connecteur de sortie XLR constitue une sortie audio vers une Des connecteurs mixtes XLR – 1⁄4” (1 pour chaque entrée) source externe. - Page 14 FONCTIONS DE LA TABLE DE MIXAGE MAIN / MENU...
-
Page 15: Boutons Et Fonctions
FONCTIONS DE LA TABLE DE MIXAGE Boutons et Fonctions Le PRX915/918XLF est équipé de boutons-poussoirs rotatifs destinés à faciliter la navigation et l’utilisation du matériel. • Il suffit d’appuyer une seule fois sur le bouton MAIN/MENU (PRINCIPAL/MENU) pour ouvrir le menu principal. •... -
Page 16: Écran Lcd Easynav
DBX Driverack output (Sortie dbx DriveRack) – DriveRack est une gamme de produits matériels produits par la marque dbx de Harman. Ces processeurs de signaux montés en rack offrent un contrôle détaillé du traitement final et des répartiteurs avant de transmettre le mixage à une ou plusieurs enceintes. Cette fonctionnalité DriveRack intégrée au système PRX900 est conçue pour optimiser la combinaison de sorties d’enceinte et de Pass Thru intégrées à... - Page 17 • Exemples : • Un caisson de basse (subwoofer) devant la scène, alors que cette enceinte à large bande se trouve sur la scène. Dans cette configuration, le Pass Thru XLR vers le caisson de basse devra être légèrement retardé pour compenser sa position plus proche du public.
-
Page 18: Clause De Non-Responsabilité Liées Au Montage
CLAUSE DE NON-RESPONSABILITÉ LIÉES AU MONTAGE Suspendu Moniteur de sol Posé au sol Trépied Empilage Monté sur pied Seuls des professionnels expérimentés doivent tenter de suspendre les enceintes. Pour les applications d’installation permanente utilisant les points de suspension M10, JBL Professional recommande d’utiliser trois (3) boulons à... -
Page 19: Mise À Jour Du Micrologiciel
APP (APPLICATION) Positionnez les enceintes à la verticale pour la sono - Inclinez les enceintes vers l'arrière pour le contrôle de la scène. La position verticale offre une couverture uniforme sur une large zone. Les enceintes EON sont aussi conçues avec deux positions inclinées pour les applications de retour de scène. -
Page 20: Caractéristiques Du Système Prx915Xlf
CARACTÉRISTIQUES DU SYSTÈME PRX915XLF CARACTÉRISTIQUES TECHNIQUES Type de système Subwoofer amplifié 15IN Modèle de woofer 915SG Taille du woofer 15" Aimant du woofer Ferrite Bobine acoustique de woofer 3" Impédance de transducteur Nominal : woofer : 4Ω SPL maximal 131 dB à1m/2Pi Plage de fréquences -10 36 Hz - 98 Hz (2Pi) Plage de fréquences -3 40 Hz - 87 Hz (2Pi) -
Page 21: Caractéristiques Du Système Prx918Xlf
CARACTÉRISTIQUES DU SYSTÈME PRX918XLF CARACTÉRISTIQUES TECHNIQUES Type de système Subwoofer amplifié 18IN Modèle de woofer 918SG Taille du woofer 18" Aimant du woofer Ferrite Bobine acoustique de woofer 4" Impédance de transducteur Nominal : woofer : 4Ω SPL maximal 134 dB à1m/2Pi Plage de fréquences -10 30 Hz - 110 Hz (2Pi) Plage de fréquences -3 35 Hz - 92 Hz (2Pi) -
Page 22: Câbles Et Connecteurs
CÂBLES ET CONNECTEURS Câble standard pour l’interconnexion du microphone et du signal Câble microphone XLR/F vers XLR/M de niveau ligne dans les systèmes audio professionnels. • Microphone vers table de mixage Pour raccorder des appareils symétriques au moyen d’une prise Prise jack de casque TRS 1/4 pouce (6,35 mm) (symétrique) de casque 1/4 pouce (6,35 mm) et peut être utilisé... -
Page 23: Comment Obtenir L'exécution De La Garantie
INFORMATIONS SUR LA GARANTIE La garantie limitée de JBL qui accompagne les enceintes professionnelles (à l’exception des enceintes) est d’une durée de cinq ans à compter de la date d’achat du premier consommateur. Les amplificateurs JBL sont garantis pendant une période de trois ans à compter de la date de leur achat initial. -
Page 24: Coordonnées
COORDONNÉES Adresse postale : JBL Professional 8500 Balboa Blvd. Northridge, CA 91329, USA Adresse d’expédition : JBL Professional 8500 Balboa Blvd., Dock 15 Northridge, CA 91329, USA (Ne pas renvoyer le produit à cette adresse sans avoir au préalable obtenu l’autorisation de JBL) Service client : Du lundi au vendredi 8 h 00 –... - Page 26 09/22 8500 Balboa Boulevard Northridge, CA 91329 USA www.jblpro.com...
