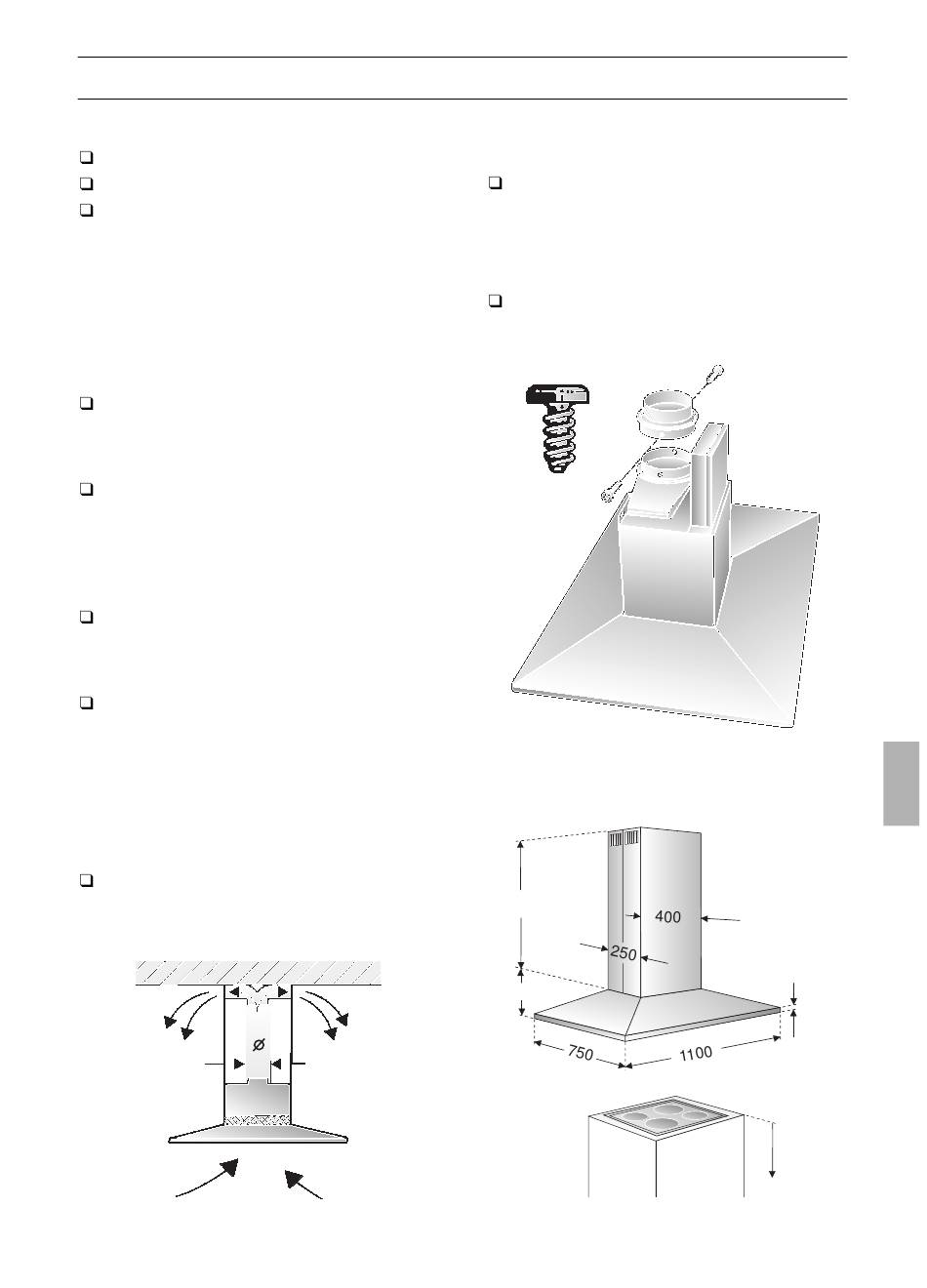

Antes da montagem
Potência optimizada do exaustor:
Tubo de exaustão curto e liso.
Tubo com número mínimo de curvas.
Diâmetro do tubo e curvas tão grandes
quanto possível.
A utilização de tubos de aspiração
longos e rugosos no seu interior,
muitas curvas, ou diâmetros
reduzidos, provoca uma alteração
nas condições optimizadas de
ventilação e, simultaneamente, um
aumento do nível de ruídos.
Tubos circulares:
Recomendamos
um diâmetro interior de 150 mm, mas
no mínimo de 120 mm
Canais planos têm que ter um secção
equivalente ao diâmetro dos tubos.
Eles não devem ter nenhum desvio
muito pronunciado.
l 120 mm ca. 113 cm
l 150 mm ca. 177 cm
Se os diâmetros dos tubos
apresentarem diferenças:
Deverão ser aplicadas cintas de
vedação.
No funcionamento com exaustão de
ar, deve ser garantida uma renovação
de ar suficiente.
Funcionamento com circulação de
ar
(se não houver qualquer possibilidade de
funcionamento com exaustão de ar)
O ar, purificado através de um filtro de
carvão activo, é, de novo, reconduzido
para o ambiente.
150
2
2
Ligação do tubo de exaustão
l 150 mm:
Fixar o tubo de exaustão directamente
na tubuladura de ar.
Ligação do tubo de exaustão
l 120 mm:
Aparafusar o redutor na tubuladura de
ar e, depois, fixar nele o tubo de exau-
stão.
850
90
16
910
