Paramétrage de l'adresse et de la terminaison CAN
SW1-1
SW1-2
Fermé
Fermé
Pistolets 1-16
Fermé
Ouvert
Pistolets 17-32
SW1-3
Fermé :
avec terminaison
Ouvert : sans terminaison
Commutateur à
Commutateur
curseur
à bascule
Fermé
Fermé
(haut
(Marche)
rentré)
Ouvert
Ouvert
(bas rentré)

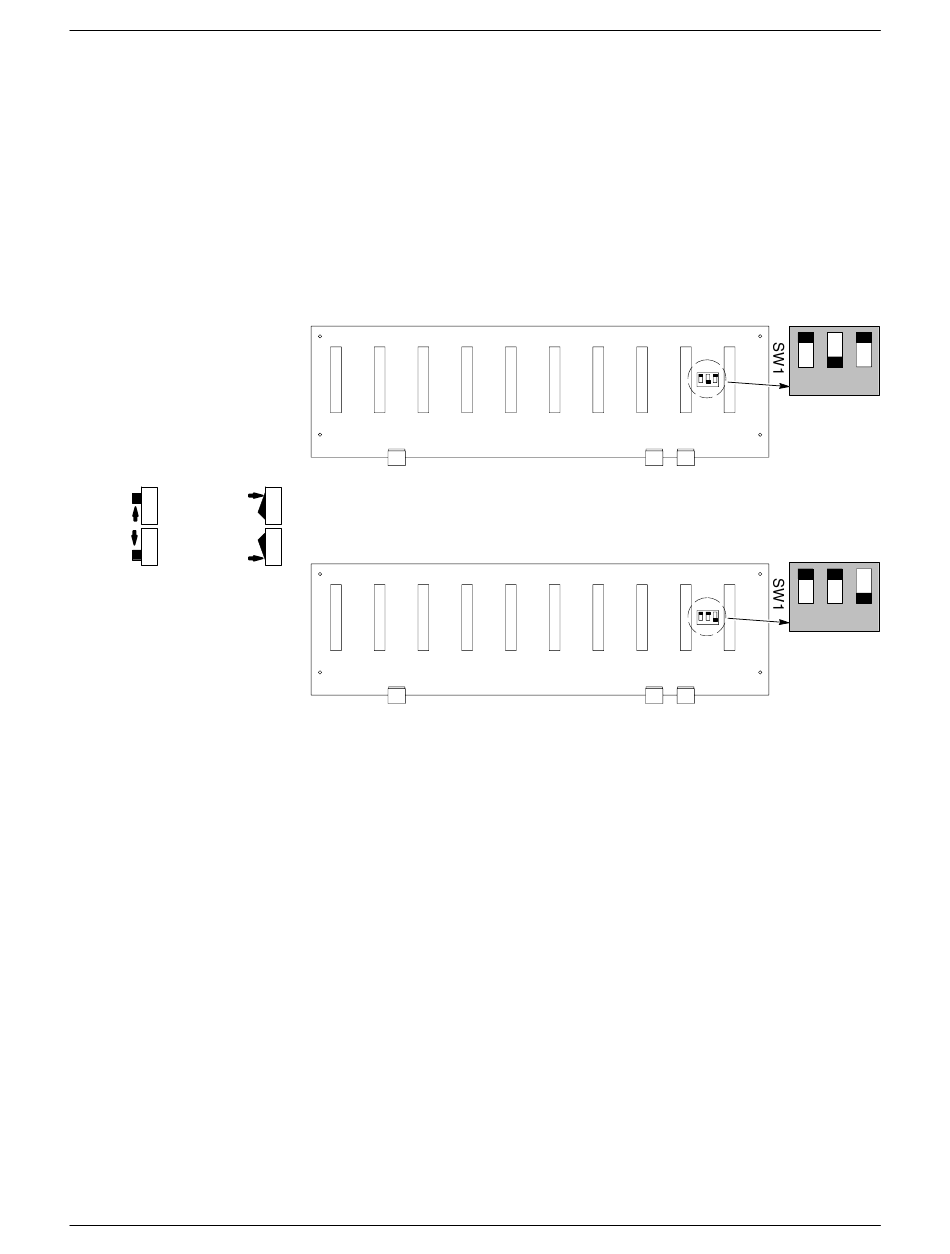

Figure 3‐6
Branchements des câbles d'interconnexion du système
Terminaison du contrôleur du pistolet de pulvérisation manuel
E 2020 Nordson Corporation
Les commutateurs DIP d'adresse de la carte fond de panier sont réglés en
usine :
1. Le commutateur de terminaison de réseau SW1‐3 est réglé en usine
selon la configuration du système. Il sera nécessaire d'ajuster SW1‐3 si
des pistolets de pulvérisation manuels sont utilisés.
2. Les commutateurs d'adresse de réseau SW1‐1 et 2 sont réglés pour les
pistolets de pulvérisation 1-16 sur la carte fond de panier du bas et 17-32
sur la carte fond de panier du haut (si utilisée).
Carte fond de panier auxiliaire
Pistolets de pulvérisation 17-32
Carte fond de panier principale
Pistolets de pulvérisation 1-16
Les contrôleurs de pistolet de pulvérisation manuel sont livrés avec leur
commutateur de terminaison CAN sur OFF. Terminer chaque réseau de
contrôleur de pistolet de pulvérisation manuel à l'aide d'un bouchon externe.
NOTE : Jusqu'à 4 pistolets de pulvérisation manuels peuvent être ajoutés
dans un système.
3‐9
Installation
1
2
3
Ouvert
3
1
2
Ouvert
P/N 7093803_02
