Fonction d'assistance aux angles morts
1.1 Fonction d'auto-contrôle
Lorsque la clé est tournée sur "ON", le système vérifie automatiquement la capacité de détection, puis
avertit le conducteur par un signal sonore et visuel :
C 1) Si tout est normal, le buzzer émettra une fois l'avertissement "Bi----", puis balayera l'affichage LED
une fois ;
C 2) S'il y a des capteurs manquants ou endommagés, le buzzer émettra un avertissement "Bi-Bi-" et
l'écran affichera l'ID du capteur problématique.
ID·06
ID·05
-
-
f
r--,
�
-
t
�
V
✓
1
ID.01
ID:00
Pour exemple
�
1.2 Fonction d'assistance d'angle mort (1)
Condition de travail (à la fois A et B)
A. Lorsque la clé s'est tournée sur "ON"
B. Lorsque la vitesse "R" n'est pas engagée
(2) Condition d'arrêt (A ou B)
A. Lorsque la clé n'est pas tournée sur "ON"
B. Lorsque la vitesse "R" est engagée
(3) Description de la fonction

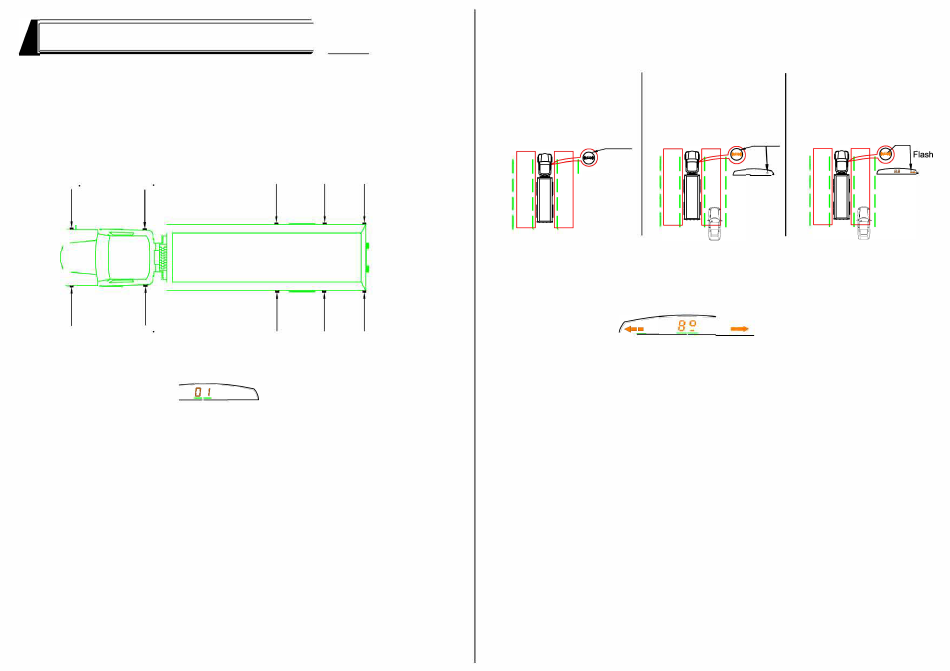

10 capteurs d'assistance d'angle mort surveillent l'absence de zone du rétroviseur latéral, s'il y a un
obstacle détecté, alors, l'affichage et le voyant d'avertissement avertiront le conducteur ; si le
conducteur voulait changer de voie à ce moment, la LED s'allumera, le voyant d'avertissement
clignotera, le buzzer émettra un avertissement "Bi-Bi-" ;
ID:07 ID:08 ID:09
-
[
-
ID:02 ID:03 ID:04
�I ______
Il y a un problème d'ID01.
A. S'il n'y a pas de véhicule dans la
B. S'il y a un véhicule dans la
zone surveillée, le voyant ne
bonne zone surveillée, le voyant
s'allume pas, l'écran affiche "--" ;
d'avertissement droit s'allume,
l'écran affiche la flèche droite ;
Off
c::==:::
1
1
1
(4) Description du mode d'avertissement de l'afficheur
Barre de
LED_____:]
1) Barre de LED
Montrer la direction de l'obstacle. Une fois l'obstacle détecté, la barre LED correspondante s'allume. Si le conducteur
allume le clignotant correspondant est déclenché, la barre de LED clignotera ;
Par exemple : lorsque le capteur d'assistance d'angle mort gauche détecte l'obstacle, la barre LED s'allume ; si le
clignotant gauche est déclenché à ce moment, la barre LED gauche clignotera ;
2) Distance
Afficher la distance de détection de 0,3 à 3,0 m. Lorsqu'il n'y a pas de clignotant de déclenché l'écran LED affiche la
distance d'obstacle la plus proche ; Lorsque le clignotant est déclenché, l'écran affiche la distance d'obstacle la plus
proche du côté tournant.
3) Alarme lumineuse pour montrer la direction de l'obstacle
Si un obstacle est détecté, le voyant d'avertissement latéral correspondant s'allume.
Si le conducteur a allumé le clignotant correspondant, le voyant d'avertissement clignote.
Par exemple : lorsque le capteur d'assistance d'angle mort gauche détecte l'obstacle, le voyant d'avertissement
gauche s'allume. Si le clignotant gauche est déclenché, le voyant d'avertissement gauche clignote;
4) Avertisseur sonore
Lorsqu'un obstacle est détecté par le capteur d'assistance d'angle mort et que le conducteur allume le clignotant latéral
correspondant, le buzzer émet un avertissement "Bi-Bi-" ;
C. Si le clignotant droit est actif et si il y a
un véhicule dans la zone surveillée, le
buzzer droit émettra un avertissement
"Bi-Bi-", le voyant d'avertissement droit
clignotera, la flèche droite sur l'écran
clignotera.
On
a.
a
...
B.B �
I ______
Distance
