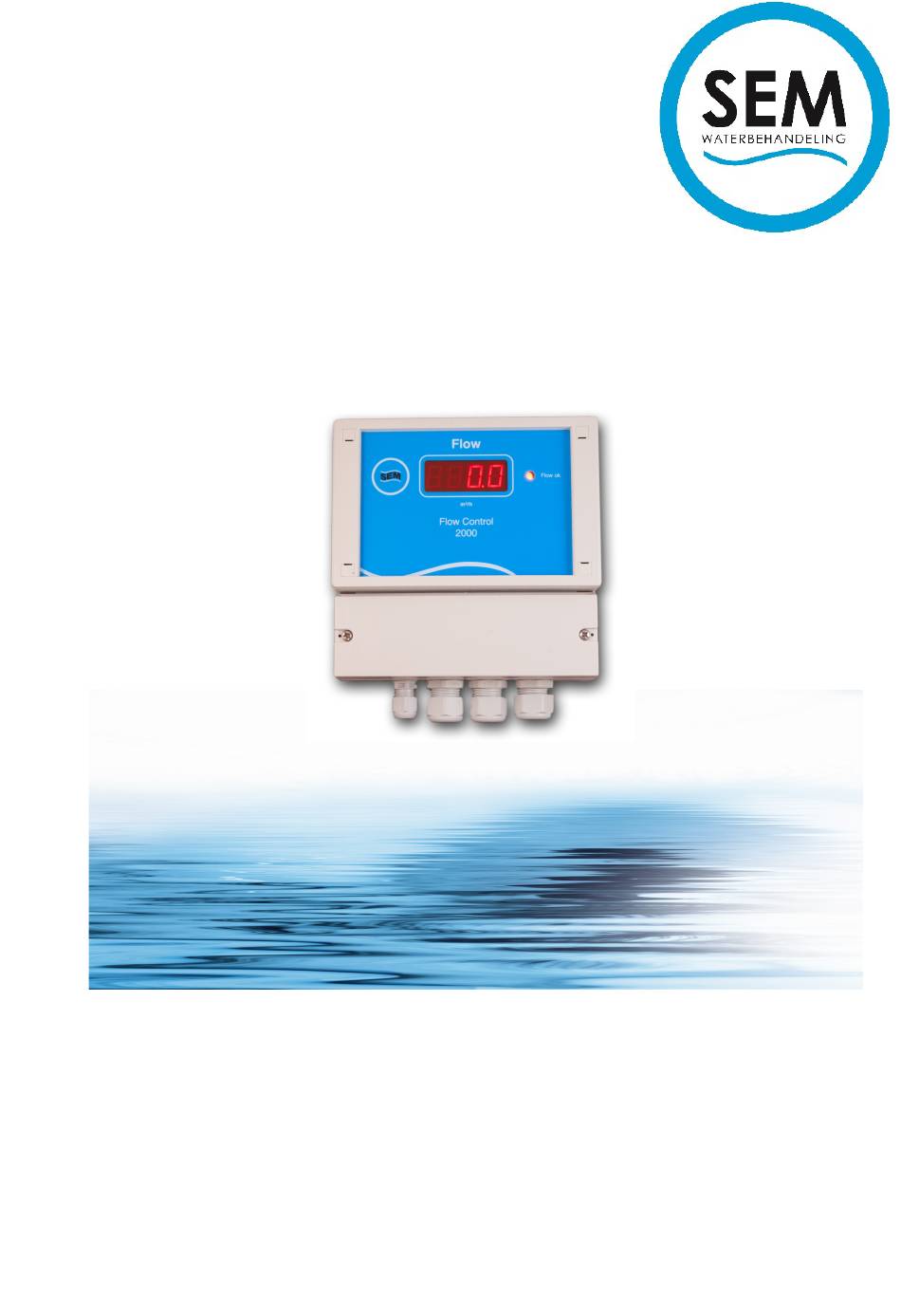

- Page 1 Manuel FLOW CONTROL 2000 V2.x De specialist voor veilig & schoon zwemwater SEM Waterbehandeling B.V. Telefoon: +31 (0) 40 257 03 40 De Run 4420 sem@semwaterbehandeling.nl 5503 LR Veldhoven www.semwaterbehandeling.nl Netherlands...
- Page 3 Flow Control 2000 V2.x 1-2010...
-
Page 4: Table Des Matières
O N T R O L CONTENU Points d’intérêts pour l’installation Général Installation 2.1 Installation du SEM Flow Control 2000 2.2 Installation du capteur (8020,8030,8040) 2.3 Installation du capteur (SN10350) Mise en service 3.1 Réglage type de capteur 3.2 Réglage diamètre tuyau 3.3 Réglage setpoint... -
Page 5: Points D'intérêts Pour L'installation
0. Points d’intérêts pour l’installation Points d’intérêts pour éviter des defaults possibles à un FLOWCONTROL 2000 Lire le manuel avant d'installer le flow control 2000 2. Vérifiez que le paramètre du diamètre du tuyau est correct. 3. Placez le capteur sur une tuyau droite . Devant le capteur 10x diamètre tuyau, après le capteur 3 x 10 x diamètre du tuyau. -
Page 6: Général
O N T R O L 1. Général Le SEM FLOW CONTROL 200 mesure le débit ( m³/h ) dans un tuyau. Le débit est affiché en m³/h. On peut connecter 2 capteurs différents sur le SEM FLOW CONTROL 2000, Les capteurs d’impulsion sur entré... - Page 7 Table 1: Débit à 1 m/s. • Le SEM Flow control 2000 à un commutation réglable ( set point) avec 2 contacts de 250VAC/2A. Si le débit est plus élevé que le setpoint le relais va attirer et l’indication ‘’FLOW OK” est vert. Si le débit est inférieur à le setpoint l’indication “ FLOW OK” est rouge.
- Page 8 O N T R O L Flow Flow ok Flow Control 2000 Capteur 1 sensor2 Capteur 2 sensor1 in +24V gnd in +24V Capteur 1 Capteur 2 REL.1 REL.2 230V out 230V in FREQ 4 – 20 mA Figure 1: SEM Flowcontrol 2000 2010-1...
-
Page 9: Installation
à l’arrière de la boite. Taille de vis recommandée 4mm x 40 mm. Le SEM Flow control 2000 a un raccordement M12 pour le cable du capteur et 3x M20 pour le 220 V. Schéma électrique :... -
Page 10: Installation Du Capteur (8020,8030,8040)
S EM F 2000 MANUEL L OW O N T R O L 2.2 Installation du capteur (8020, 8030, 8040) Le capteur doit ëtre montée dans une tuyau droite. Une installation du capteur devant et après une coude, T, tube de rétrécissement , dilatation du tube ou devant une vanne aura une influence sur la précision. - Page 11 S EM F 2000 MANUEL L OW O N T R O L Il est recommandé d’ installer le capteur sur un angle de 45° du point horizontale du tuyau. Voir dessin Les longeurs recommandé : Avant : 10x diamètre interne Après : 3x diamètre interne Attention !
-
Page 12: Installation Du Capteur (Sn10350)
S EM F 2000 MANUEL L OW O N T R O L 2.3 Installation du capteur (SN10350) Ce capteur n’a aucune pièce mobile et est donc facile à monter avec un raccord de selle ½”. Le raccord de selle doit être commander séparament. Pour des tuyaux plus élévés à... - Page 13 S EM F 2000 MANUEL L OW O N T R O L Led Display Le display donne le signal à la sortie du capteur. Voir le dessin pour l’explication. 20mA >16mA >12mA >8mA >4mA 2010-1...
-
Page 14: Mise En Service
L OW O N T R O L 3. Mise en service Le mise en service pour le SEM FLow control est très facile. Seulement le chois du capteur, diamètre tuyau et set point doivent être reglés. Réglage capteur Le réglage du capteur est mis automatique. Le flow control choisi l’entré pour le capteur °... -
Page 15: Utilisation 8040 Capteur
O N T R O L 3.3 Utilisation capteur 8040 SEM 8040 capteur magnétique ( 0-240Hz= 0- 10m/s) Ce capteur n’a aucune pièce mobile et est donc utile dans l’eau sale ( mesurer avant le filtre et pas après ). -
Page 16: Specifications Techniques
0,3 – 5,0 m/s (avec Burkert 8020/8030/8040 capteur 0-300Hz) 0,05,– 3,0 m/s (avec SN10350 capteur 4-20mA) Dimensions: BXHxD:185mmx165mmx135mmm IP65 Table suivant avec mesure de la gamme et résolution du SEM Flow Control 2000. Diamètre (mm) Débit Débit affiché sur Setpoint Setpoint précision /uur) écran... -
Page 17: Accesoires
Raccord de selle avec stutze 250mm 2522250 Plug pour stutze 2515618 Flow Control Sensor 8020 3119010 SEM Flow Sensor SN10350 3897500 Connection voor flowsensor SN10350 M12 3804510 Cable (2m) avec connection M12 pour flowsensor 1/2" SN 10350 3879502 Raccord de selle 50 x 1/2"F 0911548 Raccord de selle 63 x 1/2"F... - Page 18 S EM F 2000 MANUEL L OW O N T R O L Notes: 2010-1...
