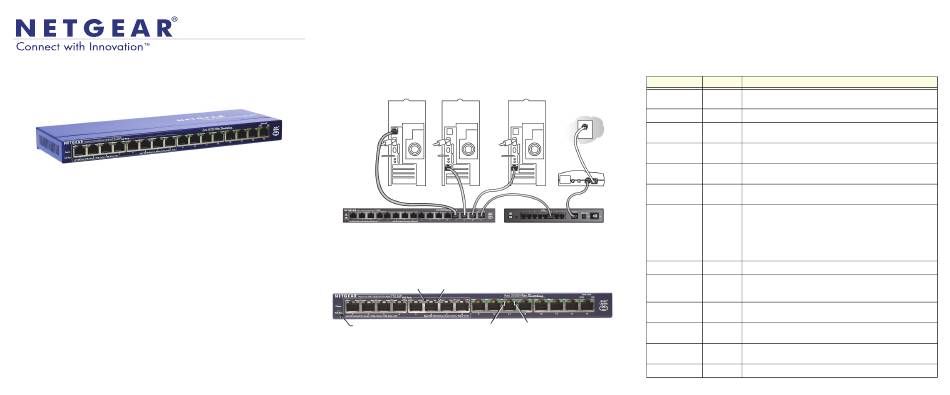

NETGEAR ProSafe FS116P Guide D'installation

Commutateur 10/100 16 ports ProSafe avec PoE FS116P 8 ports
Durée d'installation estimée : 5 à 10 minutes
Contenu de la boîte
Cette boîte contient :
• Commutateur 10/100 16 ports ProSafe avec PoE FS116P 8 ports
®
• Adaptateur secteur CA
• Guide d'installation (le présent document)
Préparation pour installer le commutateur
Choisissez un endroit où installer votre commutateur. Posez-le sur une surface
horizontale et plane, telle qu'une table, un bureau ou une étagère. Assurez-vous que
l'endroit choisi :
• N'est pas directement exposé au soleil et ne se trouve pas à proximité d'un système
de chauffage.
• N'est pas encombré ou surchargé. Il doit y avoir au moins 2 pouces (5 cm) d'espace
libre sur tous les côtés du commutateur.
• Est bien ventilé (particulièrement s'il s'agit d'un endroit fermé, un placard, par
exemple).
En fonction du débit de vos périphériques réseau, chaque périphérique devra être
connecté au commutateur au moyen d'un câble Ethernet de catégorie 3 (10 Mbit/s) ou
de catégorie 5 (100 Mbit/s) doté de connecteurs RJ-45. Chaque câble Ethernet doit
mesurer moins de 328 pieds (100 mètres).
Installer le commutateur et connecter les
périphériques
Guide d'installation
1. Placez le commutateur sur une surface plane.
2. Pour chaque périphérique, branchez une extrémité d'un câble Ethernet dans le
port du périphérique et branchez l'autre extrémité dans l'un des ports Ethernet du
commutateur. Remarque : Si vous avez plus de 16 périphériques à connecter à ce
commutateur, connectez-les à un autre commutateur, puis connectez celui-ci au
commutateur.
Commutateur Ethernet 16 ports FS116P
3. Branchez le cordon de l'adaptateur secteur à l'arrière du commutateur, puis
branchez l'adaptateur à une source d'alimentation (telle qu'une prise murale ou
une rallonge).
4. Vérifiez les voyants afin de déterminer si l'appareil est correctement connecté.
État du port
PoE Max
• Le voyant d'alimentation est allumé.
• Chaque prise RJ45 a un voyant correspondant sur le panneau avant. Pour
chaque prise reliée à un périphérique alimenté, le voyant est allumé, et clignote
en cas d'activité.
Remarque : Si aucun voyant ne fonctionne comme indiqué, allez à la section Dépannage.
Modem
Pare-feu en option
État PoE
État du port (100 M État du port (10 M
) )
5. Connectez les périphériques alimentés (PD) aux ports 1 à 8 du FS116P. Ces ports
PoE s'activent automatiquement lorsqu'un appareil compatible est connecté. Le
FS116P ne fournit pas l'alimentation aux périphériques PD qui ne sont pas
compatibles avec la norme PoE IEEE 802.3af. Cette fonction vous permet de mixer
des périphériques PoE hérités et basés sur les normes sur un réseau sans
endommager l'équipement. (Voir le tableau suivant pour obtenir une description
des voyants.)
Voyant État Description
Alimentation Allumé Le FS116P est sous tension.
(vert)
Éteint L'appareil n'est pas alimenté.
PoE Max Allumé Moins de 7W de puissance PoE disponible.
(jaune)
Clignotant Le voyant PoE MAX était actif au cours des 2 dernières
minutes.
Éteint Il y a au moins 7W de puissance PoE disponible pour un
autre périphérique.
État PoE, Ports Vert Le périphérique alimenté (PD) PoE est connecté et le port
1 à 8 fournit correctement l'alimentation.
Jaune L'un des défauts suivants a interrompu l'alimentation du
port :
· Il y a un court-circuit sur un circuit d'alimentation PoE.
· La demande d'alimentation PoE dépasse la puissance
disponible.
· Le courant PoE dépasse la puissance disponible.
· Hors de la plage de tension correcte (44 - 57 VCC).
Éteint Aucun périphérique alimenté (PD) PoE n'est connecté.
État du port, Allumé Une liaison de 100 M a été correctement établie sur le port.
ports 1 à 8 (vert)
(voyant gauche)
Clignotant Le port transmet ou reçoit des données.
(vert)
Allumé Une liaison de 10 M a été correctement établie sur le port.
(jaune)
Clignotant Le port transmet ou reçoit des données.
(jaune)
Éteint Pas de liaison.
