Installation

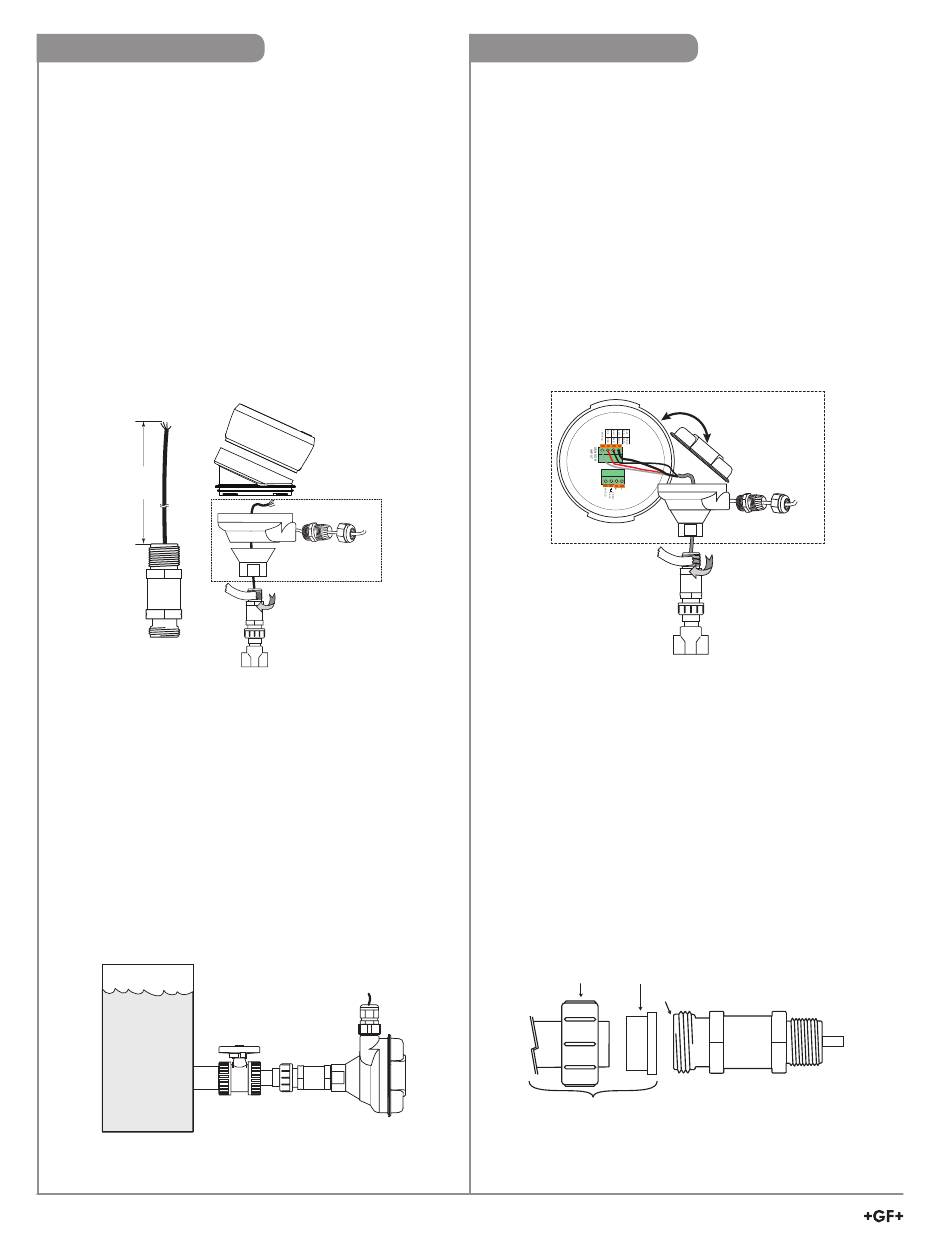

Modifi cation du capteur du montage intégré
• Modifi er le capteur référence 3-2450 comme illustré sur la
fi gure 1.
• Appliquer du produit d'étanchéité ou du ruban PTFE sur
les fi letages du raccord comme illustré à la fi gure 2, après
avoir vérifi é que le fi letage est en bon état. Si le fi letage est
endommagé, ne pas installer le capteur.
• Visser le capteur dans le kit de montage 3-8052.
• Serrer le capteur d'un tour et demi après serrage à la main
dans le raccord au
fl uide de l'opération.
Installer le Transmitteur 9900 avec l'adaptateur de réglage
d'angle (consulter le manuel du 9900 pour en savoir plus
sur le câblage).
• Le kit de montage intégré 3-8052 comprend :
• un raccord étanche aux liquides 3-9000.392-1, ½ po
(1,27 cm) NPT
• une base de conduit pour fi xer le 9900.
152 mm
(6 po)
Figure 1
Options d'installation sur réservoir Submersible
• Pour le montage de capteur submersible, toujours utiliser
le capteur de pression hydrostatique submersible 3-2250.
Consulter le produit GF 3-2250-XX pour les instructions
d'installation.
Montage sur paroi de réservoir :
• Installer le clapet à bille GF pour isoler le capteur à des fi ns
d'entretien.
• Il est recommandé d'utiliser un kit 3-8052-1 pour protéger la
partie arrière du capteur.
AVERTISSEMENT ! L'exposition du corps du capteur à une
température élevée diff érente de celle du réservoir de fl uide
entraîne un relevé inexact.
4
Capteur de pression 2450 Signet
3-9900
3-9900.396
Kit adaptateur de réglage d'angle
3-8052
Kit de montage intégré
Figure 2
Installation
Assemblage à distance sur conduite
La boîte de jonction intégrée en option 3-8052-1, avec raccord au fl uide
de l'opération de
3
/
po (1,91 cm), off re une terminaison commode pour
4
prolonger le câble du 2450 sur une distance supérieure à 4,6 m (15 pi).
• Le kit comprend :
• la base de conduit et le capuchon avec bornes de jonction ;
• un raccord étanche aux liquides 3-9000.392-1, ½ po (1,27 cm)
NPT.
Pour prolonger les câbles sur une distance supérieure à 4,6 m (15 pi):
• Modifi er le capteur 3-2450 comme illustré sur la fi gure 1.
• Raccorder les trois fi ls au bornier situé dans le capuchon.
• Ajouter le fi l fourni par le client pour prolonger le câble.
• Raccorder l'assemblage au transmetteur ou au périphérique d'entrée
4 à 20 mA.
• Appliquer du produit d'étanchéité ou du ruban PTFE sur les fi letages
du raccord comme illustré à la fi gure 3, après avoir vérifi é que le
fi letage est en bon état. Si le fi letage est endommagé, ne pas installer
le capteur.
• Serrer le capteur d'un tour et demi après serrage à la main dans le
raccord au fl uide de l'opération.
Figure 3
Installation d'un raccord droit mâle de 12,7 mm (1/2 po)
Les capteurs 2450-3X et 2450-7X ont un raccord de type droit sur
la tuyauterie de l'opération. Pour assembler :
1. Glisser le raccord fi leté sur le tuyau ou le tube fl exible.
2. Installer les extrémités de raccordement.
3. Serrer le raccord fi leté à la main pour l'immobiliser.
4. Un fi letage de ¾ po NPT est fourni pour fi xer un
presse-étoupe ou un conduit.
5. Consulter le catalogue des produits et instruments
de mesure Signet pour obtenir des informations pour
les commandes.
Extrémité de
Raccord fileté
raccordement
Joint torique
Tuyau
non fournis
3-8052-1
Boîte de jonction intégrée,
19,05 mm (3/4 po) NPT
Capteur
Presse-étoupe
ou raccord
de conduit
