La programmation ou le diagnostic du contrôleur qui n'est pas compatible avec la centrale
INTEGRA ou VERSA nécessite un raccordement temporaire du clavier LCD ou de l'ordinateur.
4.2
R
ACCORDEMENT DU CLAVIER AU CONTROLEUR
Le clavier doit être raccordé au connecteur RJ à l'aide du câble à quatre fils. La méthode de
raccordement du bus de communication du clavier au connecteur RJ a été présentée sur la
fig. 3.
Il faut que le clavier qui doit être raccordé au contrôleur ACU-100, ait une adresse
réglée 0.

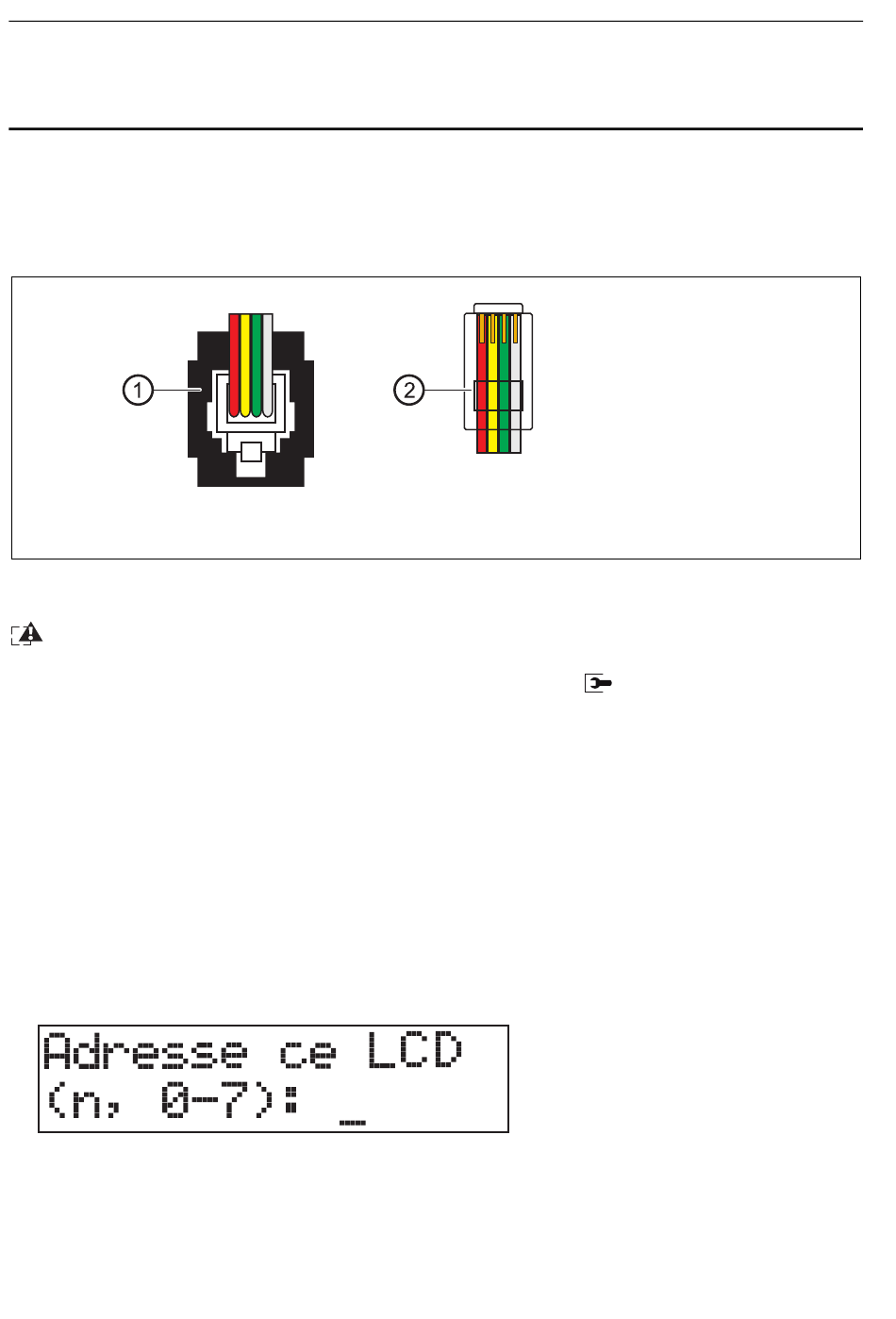

Fig. 3. Ordre des câbles dans la fiche de contact raccordant le clavier LCD avec le
contrôleur. 1 – vue de la fiche dans la prise, 2 – vue de la fiche de côté des pins.
Un message contenant le nom du dispositif dans la ligne haute et l'information sur la version
du logiciel apparaît sur le signal du clavier branché d'une manière correcte. Si le voyant LED
[PANNE] s'éclaire dans le clavier, cela signifie que l'une des entrées de fonction est
active. Afin de mettre en marche le mode de service, il faut introduire le mot de passe.
Le mode de service est signalé par le voyant luminescent LED
Au cas où, après le raccordement, le message susmentionné ne serait pas visualisé, il faut:
− vérifier si l'option de programmation au moyen du clavier, a été choisie sur les micro-
interrupteurs du type de DIP-switch du contrôleur;
− vérifier si les câbles raccordant le clavier avec le contrôleur ont été assemblés d'une
manière correcte;
− vérifier si l'adresse 0 a été réglée dans le clavier LCD.
Pour vérifier l'adresse du clavier et éventuellement la changer, il faut:
1. Débrancher l'alimentation du clavier +KPD et fils de bus de données (CKM, DTM).
2. Mettre en court-circuit les bornes CKM et DTM du clavier.
3. Brancher l'alimentation du clavier.
4. Adresse du clavier est visualisé sur l'afficheur:
Fig. 4. Programmation de l'adresse du clavier.
5. Si nécessaire, régler l'adresse 0. Le clavier confirme la réalisation de la fonction par un
son long ou quatre sons courts.
6. A raccorder le clavier au contrôler ACU-100 d'une manière correcte (CKM, DTM).
Système bidirectionnel sans fil ABAX
1 2 3 4
1 - +KPD
2 -
3 -
4 - COM
1 2 3 4
[SERVICE].
n=0...7,
ACU-100
CKM
DTM
adresse du clavier
actuellement réglée
