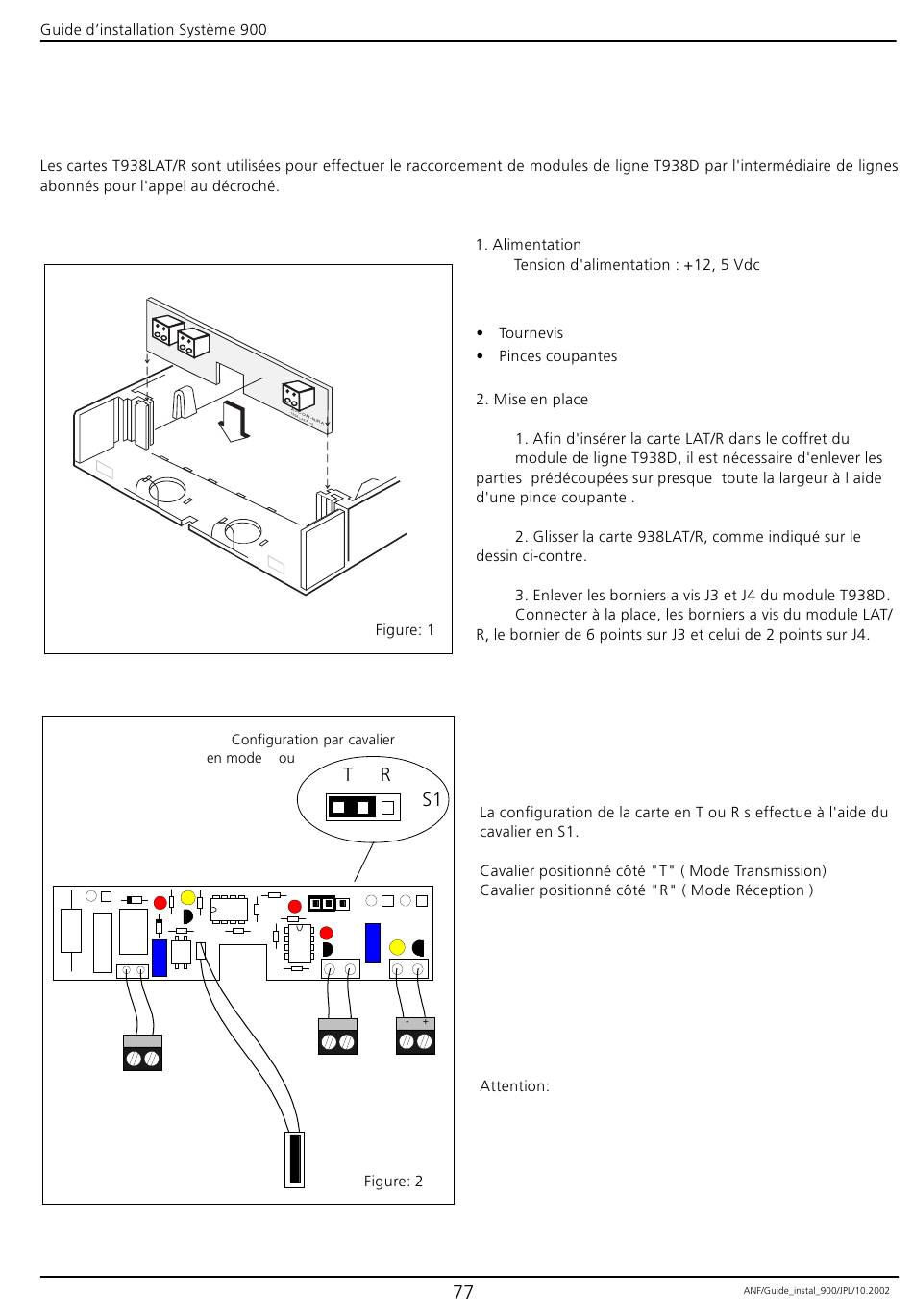

Carte de liaison de ligne d'appel au décroché T938LA.T/R pour les modules de ligne T938D
Boitier du
module T938D
S1:
Led rouge D4
Prise de ligne
D4
J7
J1
Vers J4 ( LINE)
du T938D
Manchon caoutchouc équipé d'un mini
opto-coupleur qui est à placer sur la led
rouge signal DCD ( Led 2) du T938D
T938LA.T/R pour modem T938D
Carte T938LAT/R
T R
Led rouge D3
Report du signal DCD
T R
D3
S1
D6
D6
J3
J5
Vers J3 Vers J3
du T938D du T938D
en point 5 et 6 en point 1 et 2
(5 = Bus 1) (1 = 12V)
(6 = Bus 2) (2 = GND)
Outillage nécessaire:
(Voir Figure 1)
3. Installation (Voir Figure 3 et 4)
3.A Configuration des cartes LAT/R en mode T
(Trasmission) ou en mode R (Réception).
3.B Raccordement du signal DCD
Pour récupérer le signal DCD du module de ligne
T938D, Placer le manchon caoutchouc équipé d'un
mini-opto-coupleur sur la Led rouge "DCD" pour en
récupérer son signal .
Le positionnement doit rester "Droit"et parfaitement
aligné.
