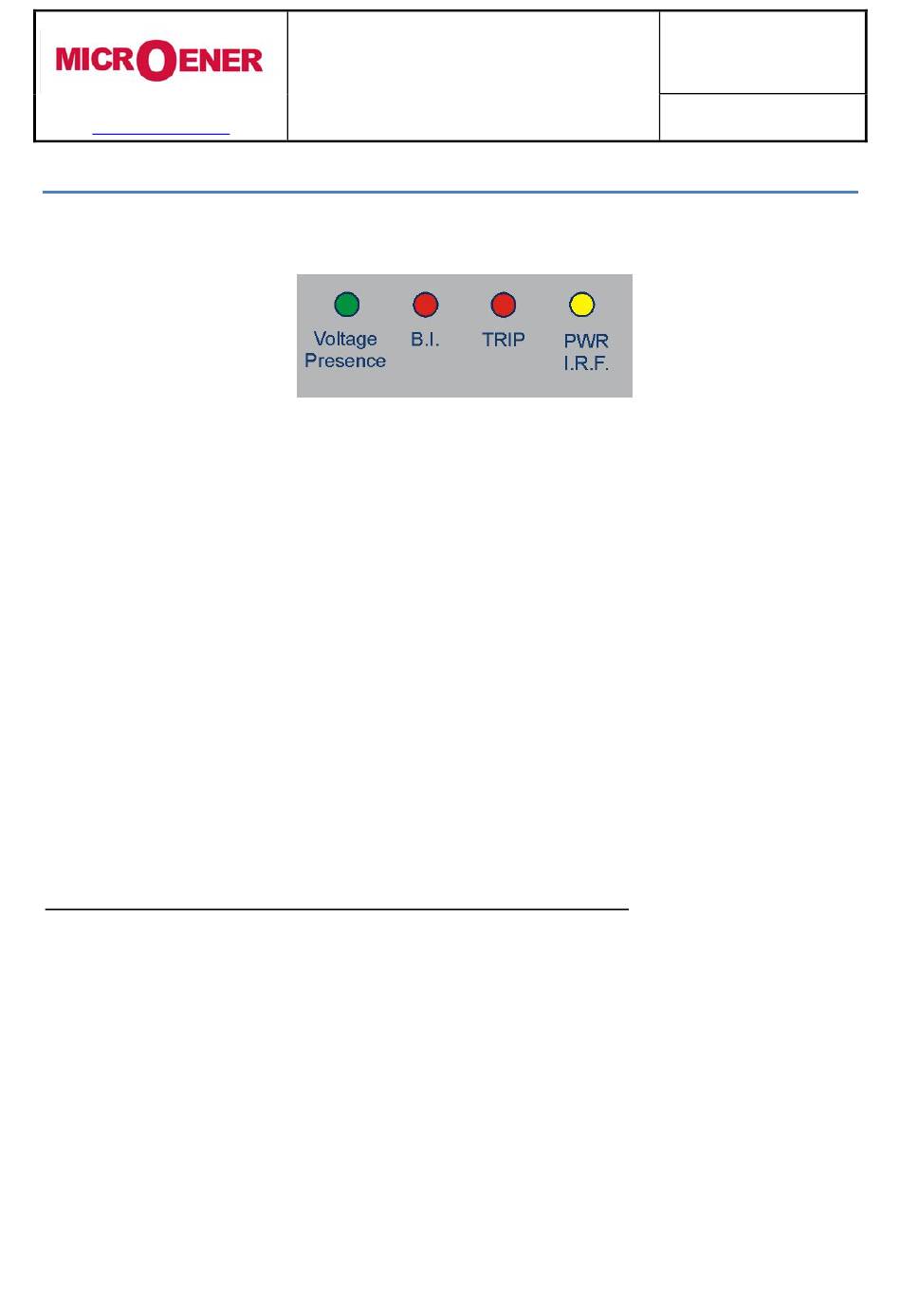

4 Leds constituent la signalisation. Elles fournissent les indications suivantes :
a) Led verte
Voltage
Presence
b) Led rouge
B.I.
c) Led rouge
TRIP
d) Led jaune
PWR
I.R.F
La remise à zéro de la signalisation s'effectue de la manière suivante :
-
Automatiquement : le clignotement s'arrête lorsque la cause qui l'a mis en route disparaît,
-
Depuis le bouton RESET de l'appareil lorsque la cause du déclenchement a disparu.
Si la source auxiliaire disparaît, les leds retrouvent, à son retour, l'état qui était le leur avant la disparition de
l'alimentation.
La mise sous tension du relais démarre automatiquement le test d'auto-diagnostique de ce dernier pendant lequel les
leds de signalisations sont toutes allumées et l'afficheur indique des informations internes au relais.
Si aucune défaillance interne n'a été détectée, après quelques secondes toutes les leds s'éteignent et l'afficheur affiche
la tension présente sur le réseau auquel il est raccordé.
SIGNALISATION SUR L'AFFICHEUR LORS D'UN DECLENCHEMENT DU RELAIS
Lorsqu' il y a eu un déclenchement (échéance de la temporisation), la fonction qui est la cause de ce déclenchement
apparaît sur l'afficheur.
MANUEL D'UTILISATION
RELAIS DE PROTECTION
VOLTMETRIQUE TRIPHASE
MC3V
La signalisation
Allumée fixe lorsque la tension est supérieure à 5%
Eteinte lorsqu'il n'y a pas de tension
Allumée fixe lorsqu'il y a une entrée logique activée
Allumée fixe à échéance d'une temporisation de déclenchement
Clignote lorsqu'un seuil est dépassé.
Allumée fixe lorsque le relais est en fonctionnement
Clignote lorsqu'il y a un défaut interne
MU N°:
12JMC2921027
Rev.
A
Page
11 / 35
