3. PréPArATioN

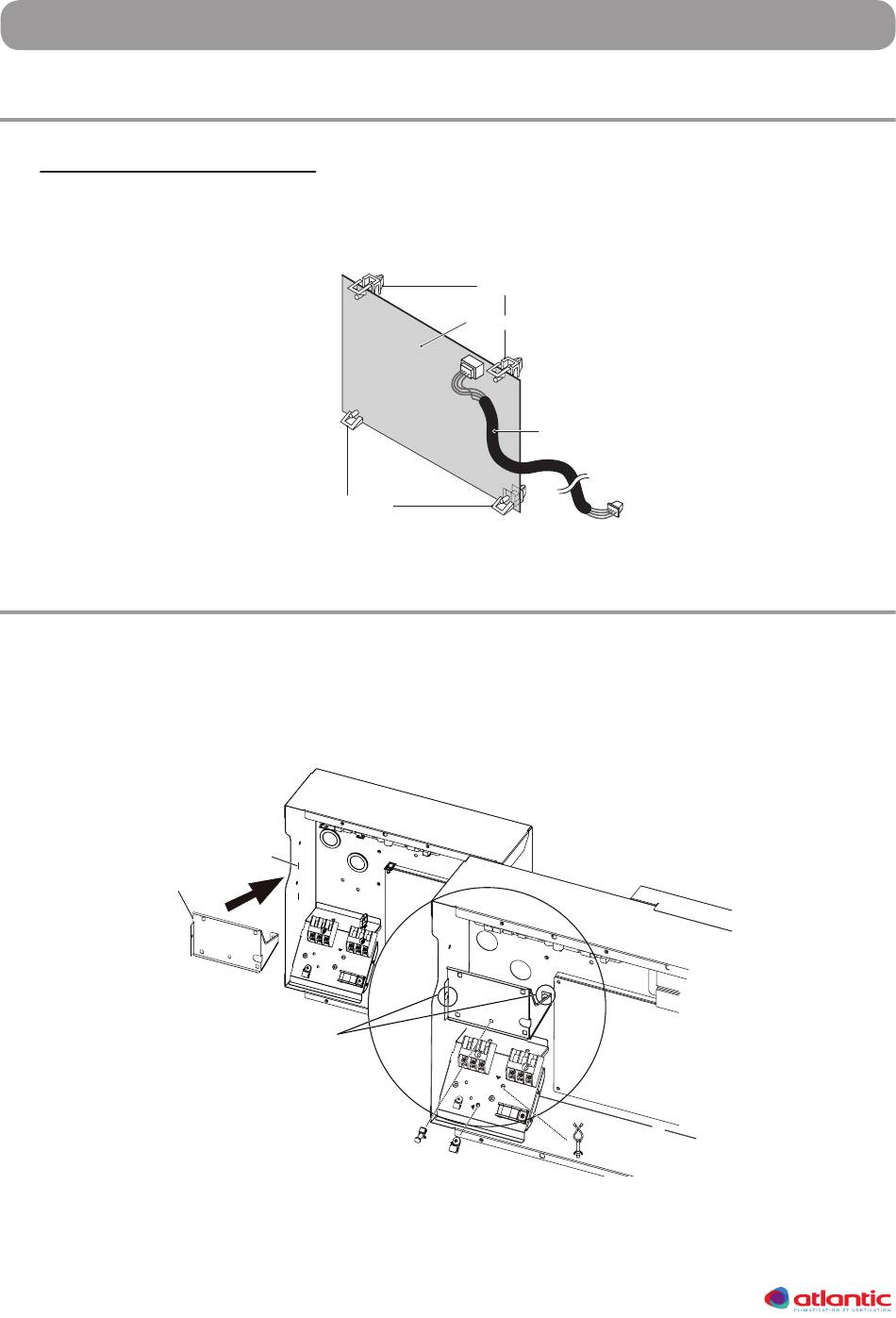

3.1. Support de la carte contacts

1. Fixez les 4 clips. Connectez le connecteur fourni avec la carte contacts (en option).
4. iNSTAllATioN dU SUPPorT SUr l'UNiTé iNTérieUre
1. Ouvrez le boîtier de commande.
2. Insérez les pattes de fixation du support dans les fentes du boîtier de commande (sur le coté gauche).
3. Fixez le support à l'aide des deux vis (accessoires).
4. Fixez l'attache câble, le collier de serrage et le clips (voir figure ci-dessous).
Patte de fixation
4
notice d'installation
Clips
Fente
Support de
la carte contacts
Vis
(accessoires)
Clips
(accessoire carte
contacts)
Clips
Carte contacts
Câble avec connecteur
4 vis
Attache câble
(accessoire)
Collier de serrage
et vis (accessoire)
Serre-câble
Carte contacts
(en option)
C
(Accessoire
