Utilisez le bouton du haut ou du bas pour
déplacer le curseur et sélectionner l'option
désirée.
Utilisez le bouton de droite ou de gauche
pour ajuster la valeur associée à l'élément
sélectionné.
À l'aide d'une sortie TVI
La programmation via la sortie TVI peut s'effectuer à l'aide
d'un DVR TVI.

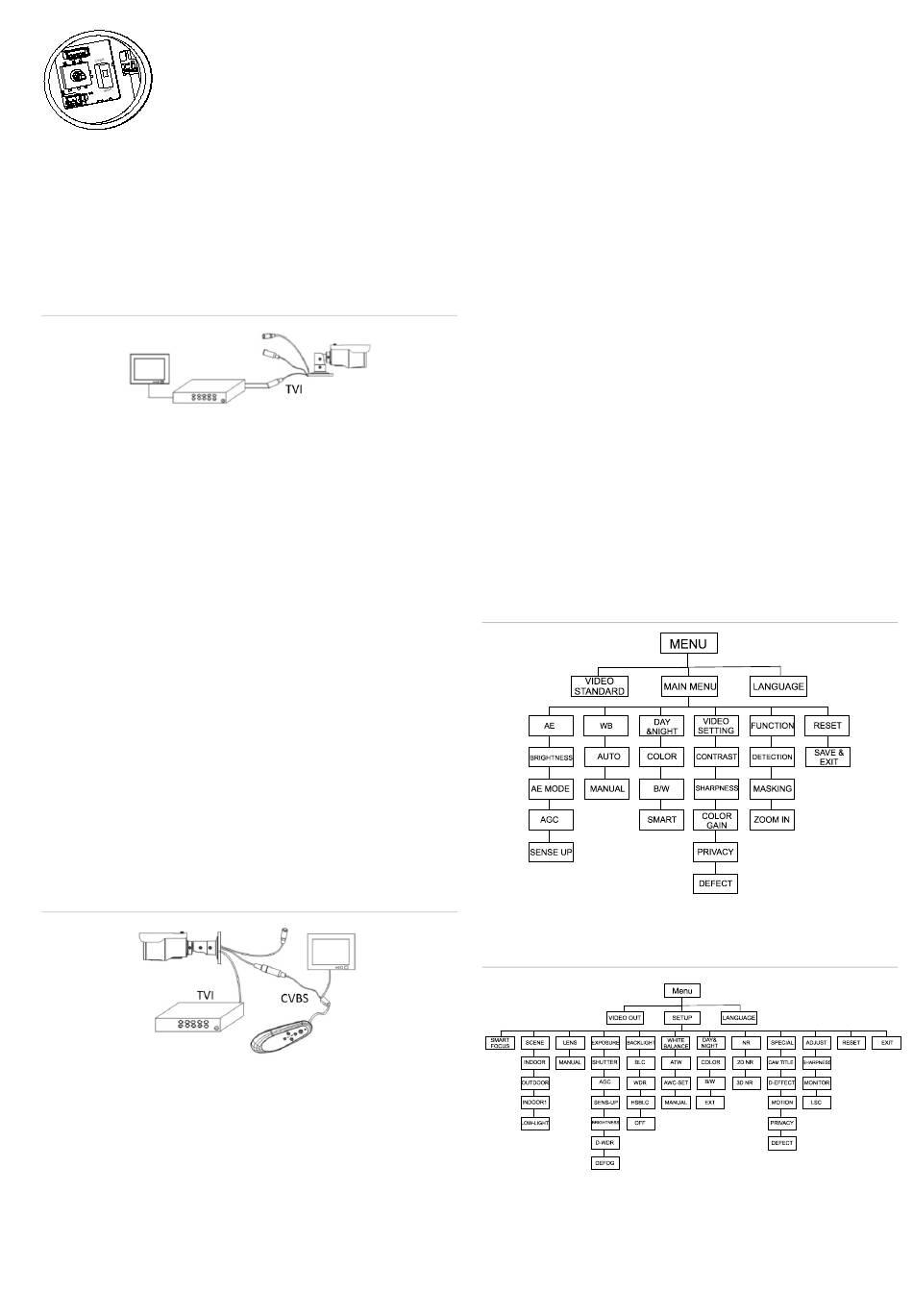

Connectez le câble TVI au DVR, comme illustré ci-dessous.
Figure 4 : Connexion du câble TVI
Accédez au menu PTZ du DVR connecté, sélectionnez le
protocole
TruVision-Coax
PTZ pour configurer la caméra.
Cliquez sur
Iris +
pour accéder au menu OSD de la caméra et
sélectionner une option.
Utilisez le bouton HAUT ou BAS pour déplacer le curseur et
sélectionner l'élément désiré.
Utilisez le bouton GAUCHE ou DROITE pour ajuster la valeur
associée à l'élément sélectionné.
Remarque : le modèle TVB-2405/TVB-4405 est doté d'un
objectif motorisé. Les boutons ZOOM et MISE AU POINT
permettent de régler les niveaux de zoom et de mise au point.
Pour obtenir des informations supplémentaires, reportez-vous
au guide de l'utilisateur du DVR TVI.
À l'aide d'une sortie CVBS
Un contrôleur TVS-C200 (vendu séparément) permet de
programmer la caméra via la sortie CVBS, mais pas via la
sortie vidéo TVI.
Connectez un moniteur et le contrôleur TVS-C200 (si
nécessaire) comme illustré ci-dessous.
Figure 5 : Connexion du câble CVBS
Appuyez sur le bouton
OK
quelques secondes, jusqu'à ce que le menu OSD s'affiche sur
le moniteur. Vous pouvez également utiliser le bouton
sélectionner une option.
Utilisez les boutons directionnels pour déplacer le curseur et
définir la valeur désirée.
Pour obtenir des informations supplémentaires, reportez-vous
au guide de l'utilisateur du contrôleur TVS-C200.
P/N 1073164-FR • REV A • ISS 07APR16
et utilisez le panneau de contrôle
du contrôleur TVS-C200, pendant
Caméra TVB-2402/TVB-4402
La caméra est dotée d'une sortie vidéo double : une CVBS et
une TVI. Définissez le commutateur intégré sur
visualiser la programmation sur un moniteur standard.
La sortie TVI est bloquée jusqu'à ce que la configuration de la
caméra soit terminée et que le commutateur soit défini sur TVI.
Reportez-vous à la Figure 6, à la page 3, pour consulter
l'arborescence du menu.
Caméras TVB-2404/TVB-4404 et TVB-2405/TVB-4405
Les caméras sont dotées d'une double sortie vidéo : une
CVBS une TVI. Le commutateur intégré permet de
sélectionner la fonction WDR ou la sortie CVBS. Définissez le
commutateur intégré sur
configuration sur un moniteur standard.
Une fois la programmation terminée, vous pouvez définir le
commutateur sur
une telle situation, la sortie CVBS est désactivée.
Si le commutateur est défini sur CVBS, la fonction WDR est
désactivée et les sorties CVBS et TVI sont toutes deux
disponibles.
Reportez-vous à la Figure 7, à la page 3, pour consulter
l'arborescence du menu.
Arborescences des menus
Figure 6 : Arborescence du menu pour le modèle TVB-2402/TVB-
4402
Figure 7 : Arborescence du menu pour les modèles TVB-
2404/TVB-4404 et TVB-2405/TVB-4405
OK
pour
CVBS
afin de procéder à la
WDR
pour activer la fonction éponyme. Dans
CVBS
afin de
3 / 4
